在VHDL运算符中介绍了逻辑运算符及重载函数，但由于侧重点不同，并没有详细介绍逻辑运算符使用的详细规则。本节内容以逻辑运算为重点展开介绍。逻辑运算符是VHDL语言的预定义类型，数据类型boolean, bit, boolean_vector, bit_vector 对应的数据对象可以直接参与运算。
- BOOLEAN逻辑运算符
为了介绍方便，下面将STD库中的boolean类型逻辑操作符重新列出：
|
1 2 3 4 5 6 7 8 9 10 11 12 |
type boolean is (FALSE, TRUE); -- The predefined operations for this type are as follows: function "and" (l, r: boolean) return boolean; function "or" (l, r: boolean) return boolean; function "nand" (l, r: boolean) return boolean; function "nor" (l, r: boolean) return boolean; function "xor" (l, r: boolean) return boolean; function "xnor" (l, r: boolean) return boolean; function "not" (anonymous: boolean) return boolean; |
- 布尔类型与逻辑（and）
boolean 类型运算如表1到表8所示，
表1
and
| L \ R | FALSE | TRUE |
| FALSE | FALSE | FALSE |
| TRUE | FALSE | TRUE |
由于在数字设计（如FPGA或ASIC）在编译后，可以用0代表FALSE，1 代表TRUE，因此表1的表示方法也可以用表2表示，后面为了清晰，都采用0，1 代表FALSE， TRUE的方法表示。
表2
and
| L \ R | 0 | 1 |
| 0 | 0 | 0 |
| 1 | 0 | 1 |
- 布尔或逻辑（OR）
表3 OR
| L \ R | 0 | 1 |
| 0 | 0 | 1 |
| 1 | 1 | 1 |
- 布尔逻辑与非(nand)
表4 nand
| L \ R | 0 | 1 |
| 0 | 1 | 1 |
| 1 | 1 | 0 |
- 布尔逻辑或非（nor）
表5 nor
| L \ R | 0 | 1 |
| 0 | 1 | 0 |
| 1 | 0 | 0 |
- 布尔逻辑异或（xor）
表 xor
| L \ R | 0 | 1 |
| 0 | 0 | 1 |
| 1 | 1 | 0 |
- 布尔逻辑异或非（xnor)
表7 xnor
| L \ R | 0 | 1 |
| 0 | 1 | 0 |
| 1 | 0 | 1 |
- 布尔逻辑非（not）
表8 not
| a | 0 | 1 |
| not a | 1 | 0 |
例１： 利用boolean 类型设计逻辑电路并进行仿真验证
（1） 可综合的实体程序
|
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 |
entity test_boolean is Port ( a : in boolean; b : in boolean; c,d ,e,f,g: out boolean ); end test_boolean; architecture Behavioral of test_boolean is begin c<=a and b; d<=a or b; e<=a xor b; f<=a xnor b; g<= not a; end Behavioral; |
从上面的程序可以看出，由于boolean 数据类型是STD库中定义的数据类型，逻辑运算也是库中的预定义函数，因此不需要使用libary 及use语句预先引用，就可以直接使用。
（2）仿真程序
|
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 |
entity tb is end tb; architecture tb_arch of tb is signal a, b : boolean; -- inputs signal c,d,e,f,g : boolean; -- outputs begin -- connecting tb_arch signals with test_boolen.vhd UUT : entity work.test_boolean port map (a => a, b => b, c => c, d => d,e=>e,f=>f,g=>g); -- inputs -- 00 at 0 ns -- 01 at 20 ns, as b is 0 at 20 ns and a is changed to 1 at 20 ns -- 10 at 40 ns -- 11 at 60 ns a <= false, true after 20 ns, false after 40 ns, true after 60 ns; b <= false, true after 40 ns; end tb_arch ; |
本程序提供了仿真激励，仿真程序的实体不需要声明输入、输出，只要在构造体的声明区域声明需要的信号，并在构造体的描述区域给出随时间变化的逻辑值，并与被测的实体映射即可。语句：
a <= false, true after 20 ns, false after 40 ns, true after 60 ns;
表示，信号a在0时刻为false并持续20 ns。从 20 ns时刻开始为ture,并持续到40 ns， 40 ns到 60 ns期间为false, 60 ns后稳定在逻辑true值上不变。语句：
b <= false, true after 40 ns;
的解释类似。关于VHDL 仿真程序的编写，在后续的章节中还会详细讲解。

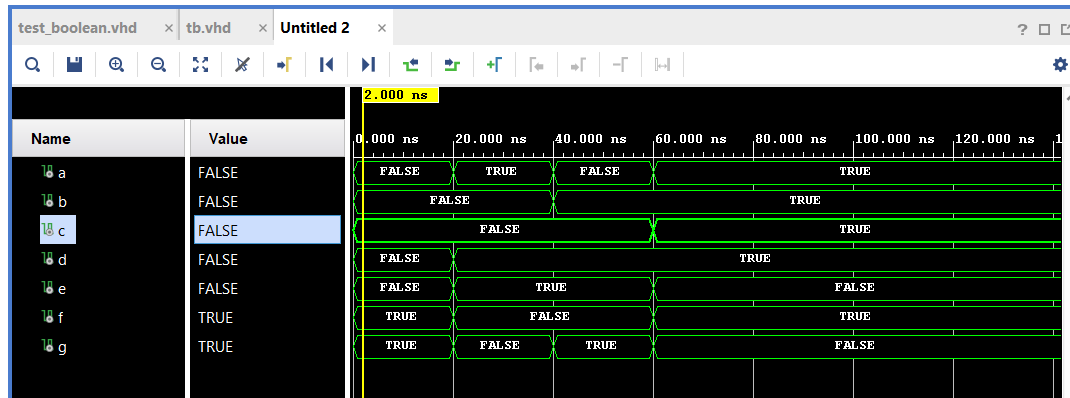

（3）仿真波形如图1所示
图1
从图1的仿真结果可以看出，输入、输出完全符合例1设计的逻辑关系。
2. BIT类型逻辑运算符
BIT类型逻辑运算符如下：
|
1 2 3 4 5 6 7 8 9 |
type bit is ('0', '1'); -- The predefined operations for this type are as follows: function "and" (l, r: bit) return bit; function "or" (l, r: bit) return bit; function "nand" (l, r: bit) return bit; function "nor" (l, r: bit) return bit; function "xor" (l, r: bit) return bit; function "xnor" (l, r: bit) return bit; function "not" (anonymous: bit) return bit; |
Bit 类型的逻辑运算与Boolean类型的逻辑运算及其类似，返回值为bit类型，在EDA软件综合时将’0′,’1’解释成0，1二值分别代表高低电平。
Bit类型逻辑运算与上面列出的真值表，表2~表8一致。由于bit类型与boolean一样都是VHDL预定义类型，因此在VHDL编程时可以直接使用。
例2： 利用Bit 类型设计逻辑电路并进行仿真验证
修改例1的设计和测试程序，并对bit类型的逻辑运算进行测试。
（1）实体设计程序
|
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 |
entity test_bit is Port ( a : in bit; b : in bit; c,d ,e,f,g: out bit ); end test_bit; architecture Behavioral of test_bit is begin c<=a and b; d<=a or b; e<=a xor b; f<=a xnor b; g<= not a; end Behavioral; |
（2）仿真程序
|
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 |
entity tb is end tb; architecture tb_arch of tb is signal a, b : bit; -- inputs signal c,d,e,f,g : bit; -- outputs begin -- connecting testbench signals with half_adder.vhd UUT : entity work.test_bit port map (a => a, b => b, c => c, d => d,e=>e,f=>f,g=>g); -- inputs -- 00 at 0 ns -- 01 at 20 ns, as b is 0 at 20 ns and a is changed to 1 at 20 ns -- 10 at 40 ns -- 11 at 60 ns a <= '0', '1' after 20 ns, '0' after 40 ns, '1' after 60 ns; b <= '0', '1' after 40 ns; end tb_arch ; |

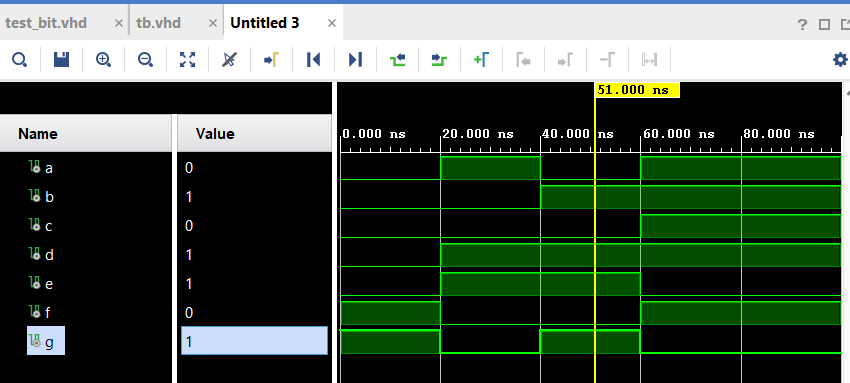

（3）仿真波形， 如图2所示，
图2
从图2的仿真结果可以看出，bit类型与boolean的运算规则一致，只是在EDA软件中，直接将枚举类型中的’0′,’1’直接解释成0，1 二值。而boolean类型直接使用false和true表示逻辑值。
3.关于boolean与bit类型及其运算的讨论
- 相同点
- 都是2值枚举类型，
- 在FPGA或IC的设计中都可以解释成０，１二值，
- 都可以作为entity的端口，实现电路的接口设计，
- 都是VHDL语言的预定义类型，
- 都具有相同的逻辑运算规则，
- 都可以作为基本标量类型从而组成矢量类型，分别为boolen_vector,bit_vector。
- 不同点
- boolean类型的二值为false、true,而bit类型的二值为’0′,’1’，
- 不能相互赋值，虽然boolean与bit类型非常接近，但二者并没有类型转换的机制，因此并不能混合使用。
例3 boolean 与bit类型相互赋值测试
以bit类型作为实体设计，如例2的（1）部分，测试程序采用例1的（2）部分组合，在Vivado下进行测试。程序重新列出如下：
（1）实体设计程序
|
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 |
entity test_bit is Port ( a : in bit; b : in bit; c,d ,e,f,g: out bit ); end test_bit; architecture Behavioral of test_bit is begin c<=a and b; d<=a or b; e<=a xor b; f<=a xnor b; g<= not a; end Behavioral; |
（2）仿真程序：（将boolean类型传递给bit类型）
|
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 |
entity tb is end tb; architecture tb_arch of tb is signal a, b : boolean; -- inputs signal c,d,e,f,g : bit; -- outputs begin -- connecting testbench signals with half_adder.vhd UUT : entity work.test_bit port map (a => a, b =>b, c => c, d => d,e=>e,f=>f,g=>g); -- inputs -- 00 at 0 ns -- 01 at 20 ns, as b is 0 at 20 ns and a is changed to 1 at 20 ns -- 10 at 40 ns -- 11 at 60 ns -- a <= false, true after 20 ns, false after 40 ns, true after 60 ns; b <= false, true after 40 ns; end tb_arch ; |

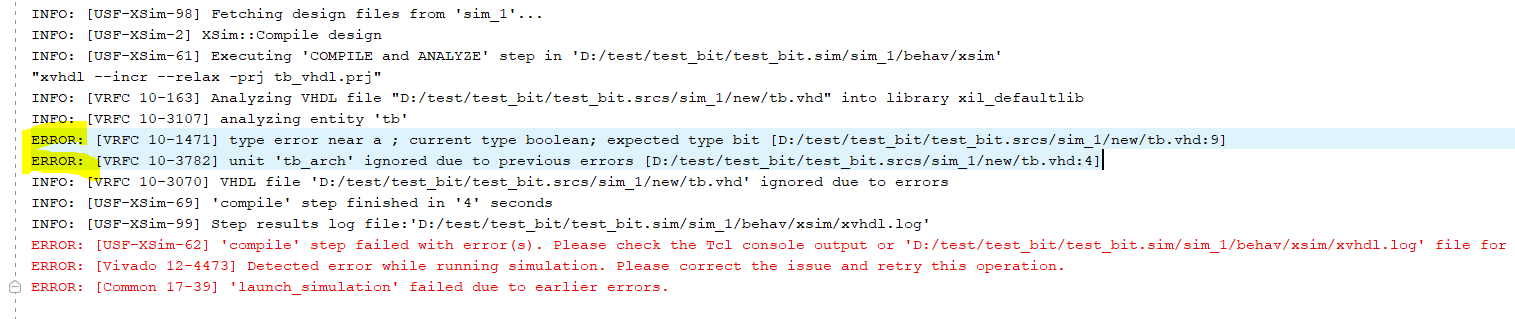

（3）编译结果：如图3所示，
图3
从图3的编译结果可以看出，虽然bit, boolean的类型非常接近但并不兼容，因此不能对二者实现混合运算。STD库中的程序包也没有二者的转换函数，当然如果喜欢也可以由用户自定义函数实现二者的相互转换，或重载逻辑运算符实现二者的混合运算。
