Verilog信号边沿检测电路

作者：庄绪勇

边沿检测在FPGA电路设计中相当的广泛,特别是在异步时钟域的数据处理方面，将一个时钟域的数据向另一个时钟域进行转换，或者在异步通信中利用数据边沿信息进行始终数据恢复，也就是我们经常说的CDR（clock data recovery)。那么什么是边沿检测呢？

一、边沿检测

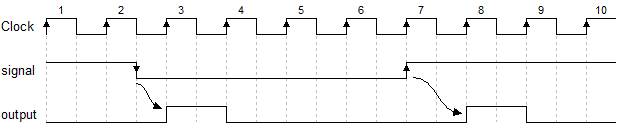

边沿检测就是检测输入信号的变化，或者FPGA内部逻辑信号的变化，即对上升沿或者下降沿的检测。在检测到所需要的边沿后输出一个脉冲。如图1，输入信号signal含有一个上升沿和一个下降沿，利用时钟Clock结合时序逻辑电路可以检测出signal的两个边沿，检测结果如输出（output）信号所示。

图1

其实这个过程非常简单，人的大脑在看到波形后很容易就能判断出signal信号的变化，这是因为我们的大脑知道什么是“变化”，而FPGA 或者CPU 不知道，需要特定的方法进行提取。那么什么是“变化”呢？对一个信号来说，当前值和它之前的值不一样，就是变化。那么我们想做变化检测，就是要对比当前信号和之前信号的值，一旦发现不一样，就输出一个高电平。

二、使用一级寄存的边沿检测电路

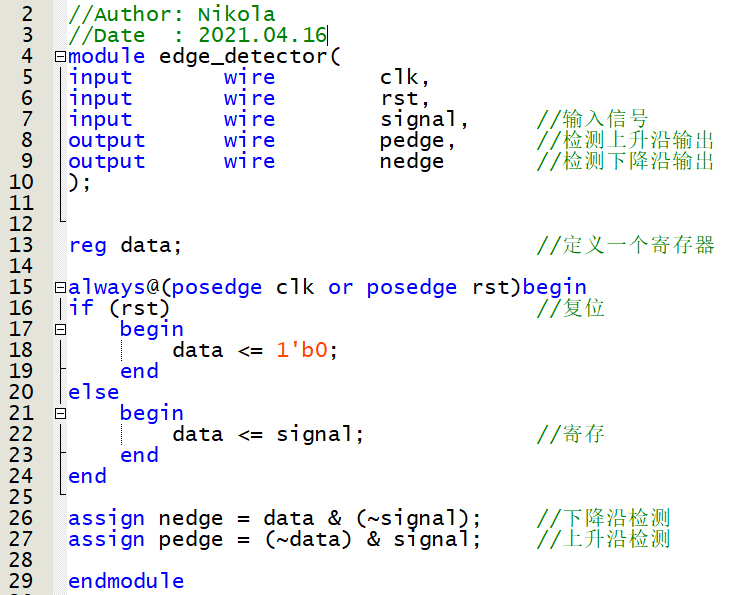

1、Verilog代码：

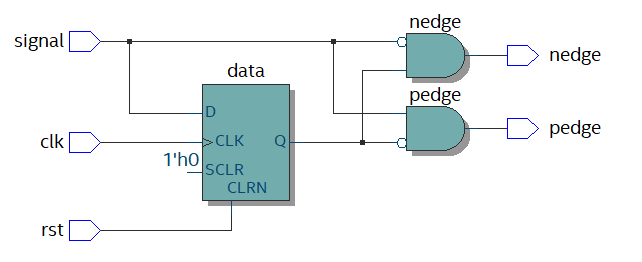

2、RTL 电路：

图2

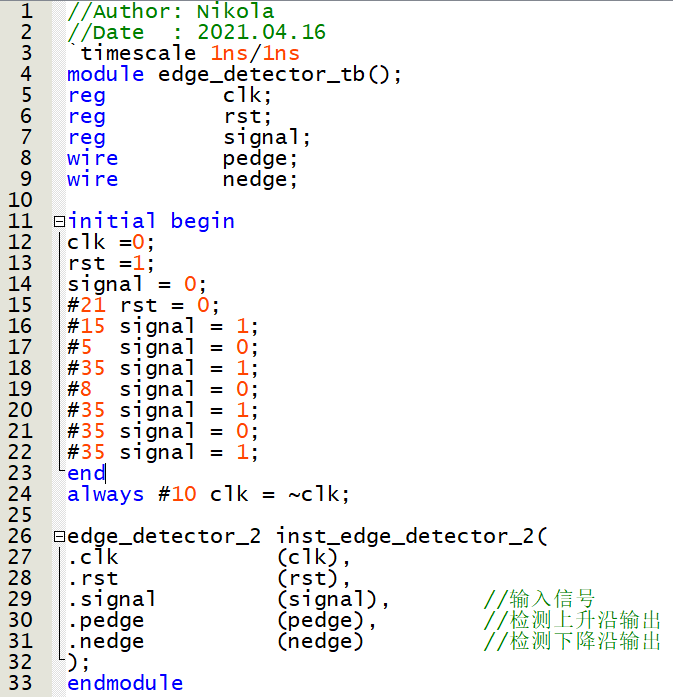

3、仿真代码及结果

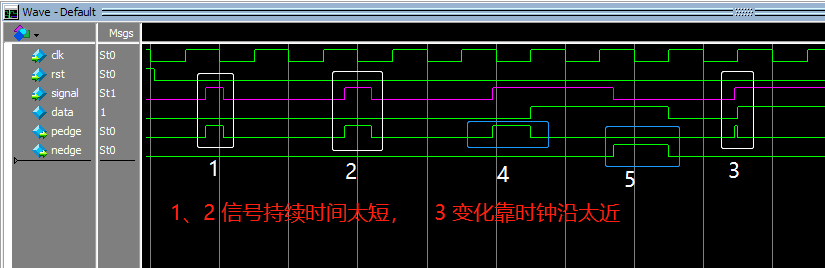

仿真结果：



图3

从仿真图可以看到：

1、2两次变化由于信号持续时间太短，未能完整检测输出pedge、nedge。3 ，4，5靠时钟沿太近，未能输出一个完整周期的脉冲。

对于1，2由于信号高电平持续的时间过短，没有很好的解决办法，只有使用更快的时钟进行检测。4，5是正常的检测。因此如若能正常检测信号边沿，信号的脉冲宽度应至少持续一个检测时钟的周期以上。4，5虽然在波形上反应了边沿的变化，但由于是组合逻辑电平生成的信号，波形宽度并不稳定，与时钟的上升沿与信号边沿的相位有关。图中， 3表示的位置为一个窄脉冲，情况与4，5原因一样。解决3，4，5的问题，可以利用两级寄存传递，由于在同步始终下两级寄存器有1个周期时间延迟，因此输出结果可以保证至少有一个时钟周期输出。

三、采用两级寄存的边沿检测电路设计

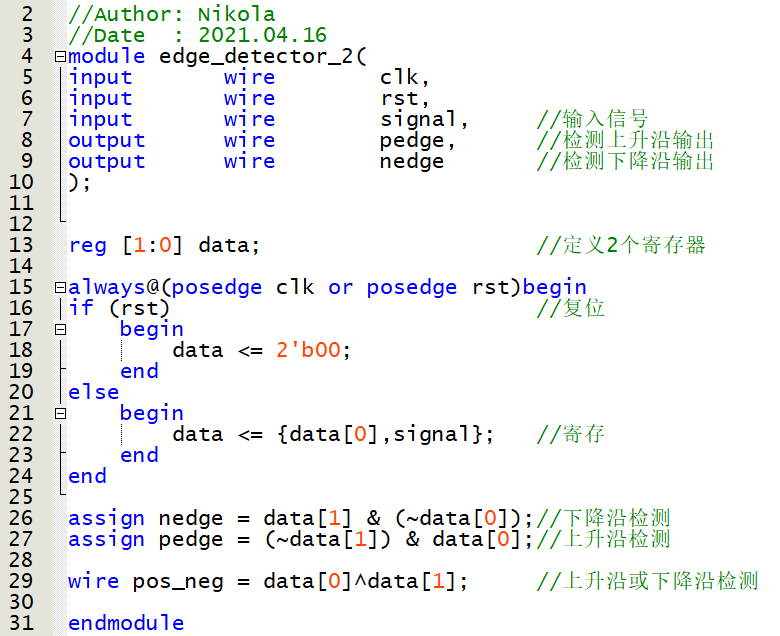

1、Verilog代码：

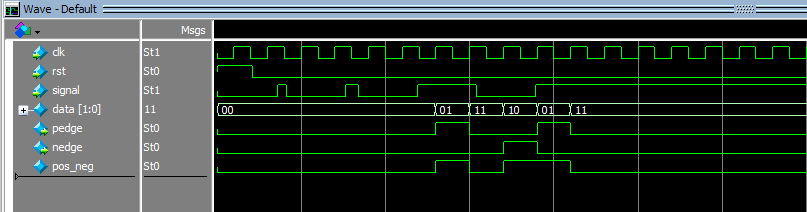

2、仿真结果：

可以看到pedge 和nedge 都是signal跳变后下一个上升沿开始输出的，输出一个周期的高电平。（pos_neg 也是，后面有连续两个高电平连到一起了）

上面的程序可能不太直观，也可以改写如下：



异或取边沿比较好理解，只要前后数据不同，说明有数据变化，因此就会有边沿产生。



四、边沿检测应用

边沿检测技术在项目中应用非常广泛。若要有效捕获信号跳变沿，边沿检测技术的应用是必不可少的。可以应用在以下几个方面

（1）利用边沿检测使能，使异步时钟同步化。即将一个时钟域的数据转换的另一个时钟域下的数据。

（2）通信接收端捕获信号的突变（UART，SPI，I2C，网络等信号使能或数据突变），可以进行数据时钟恢复。

（3）逻辑分析仪中信号的边沿检测。例如，逻辑分析仪中的上升沿触发， 下降沿触发等。

代码下载：[content_control]

edge_detector

[/content_control]
