vivado 仿真工程中$readmemh 使用

在verilog 仿真中，有时会使用$readmemh系统任务，帮助仿真者快速装载仿真所使用的数据。在一些简单的仿真中，我们可以通过initial 来加载仿真的数据，但是当仿真数据比较多的情况下，就需要使用系统函数加载数据了。$readmemh 系统任务就是用来帮助开发者加载仿真数据的。$readmemh系统任务本身具有文件操作功能，因此不需要$fopen等文件操作。通常来说， $readmemh 也被归为文件操作类型的系统任务。（注 $readmemh 没有返回值，它是系统任务）

1.$readmemh 语法格式

<span style="color: #0000ff;">$readmemh</span>("&lt;数据文件名&gt;",&lt;存储器名&gt;);
<span style="color: #0000ff;">$readmemh</span>("&lt;数据文件名&gt;",&lt;存储器名&gt;,&lt;起始地址&gt;);
<span style="color: #0000ff;">$readmemh</span>("&lt;数据文件名&gt;",&lt;存储器名&gt;,&lt;起始地址&gt;,&lt;终止地址&gt;);

$readmemh("<数据文件名>",<存储器名>);

$readmemh("<数据文件名>",<存储器名>,<起始地址>);

$readmemh("<数据文件名>",<存储器名>,<起始地址>,<终止地址>);

其中：

<数据文件名> 是指向一个文本文件，用来保存仿真的数据。每一行代表一个十六进制的数据。
<存储器名> 为仿真文件中例化的存储器的名称。
<起始地址>，<终止地址> 指示将文本文件中的数据存储到存储器的位置段。
注：如果存储器的位宽是8-bit的，那么使用$readmemh 将读取文本文件中每行的最后一个byte（8-bit）

2.$readmemh在Vivado下仿真的使用

存储器类型变量初始化

以下举例说明：

reg [7:0] ram[0:127];
initial
begin
$readmemh ("test.txt", ram);
end

reg [7:0] ram[0:127];

initial

begin

$readmemh ("test.txt", ram);

end

例化一个 8-bit 宽的ram 存储器，深度为128。将文本文件test.txt 文件中每一行最后一个byte 数据，存储到ram中，从ram[0] 开始，直到test.txt 文件的最后一行结束，或者是读出的数据达到 ram 的最大深度。文本文件的格式需要注意只能使用0-9，a-f，每一行的末尾需要以回车换行结束。使用$readmemh的仿真文件如例1所示：

例1：

`timescale 1ns / 1ps
module sim_top(
);
reg clk = 0;
always clk = #10 ~clk;
reg [7:0] ram[0:127];
localparam FILE_NAME = "../../../led_sim.sim";
initial begin
$readmemh (FILE_NAME, ram);
end
integer i;
initial
begin
#20;
for(i = 0; i &lt; 16; i = i + 1)
$display("ram[%02d] = 0x%h ", i, ram[ i ] );
#8000;
$stop;
end
endmodule

`timescale 1ns / 1ps

module sim_top(

);

reg clk = 0;

always clk = #10 ~clk;

reg [7:0] ram[0:127];

localparam FILE_NAME = "../../../led_sim.sim";

initial begin

$readmemh (FILE_NAME, ram);

end

integer i;

initial

begin

#20;

for(i = 0; i < 16; i = i + 1)

$display("ram[%02d] = 0x%h ", i, ram[ i ] );

#8000;

$stop;

end

endmodule

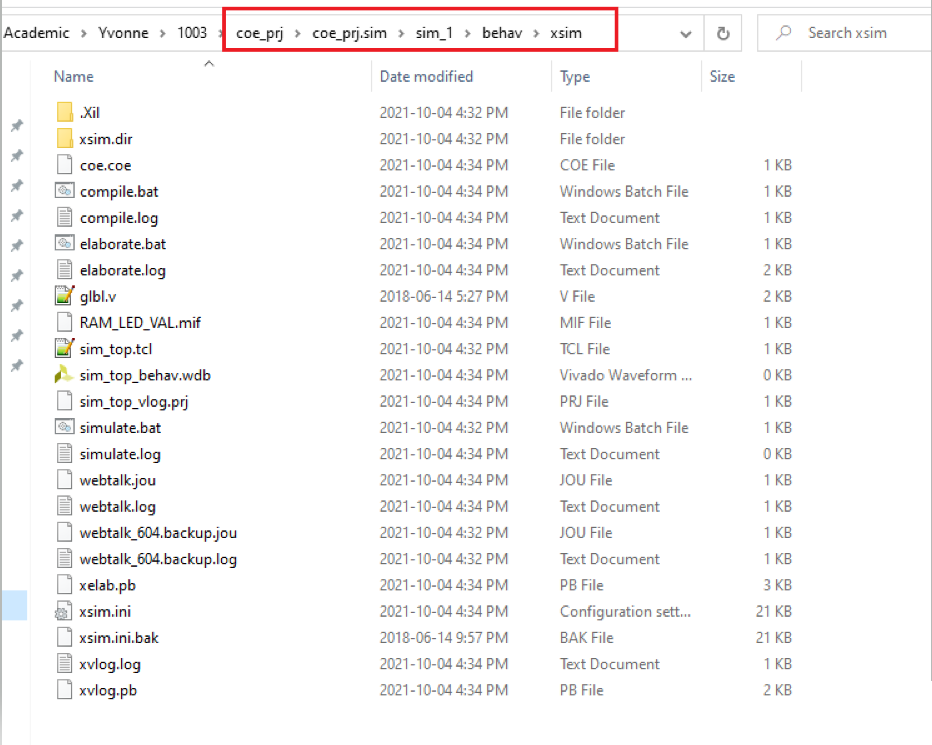

其中仿真引入的文件led_sim.sim 为文本文件，缺省的目录为仿真执行的目录：

图1

只要将文本文件led_sim.sim 放到xsim目录下，就可以打开了。在仿真文件中可以按如下方式引用，

localparam FILE_NAME = “led_sim.sim”;

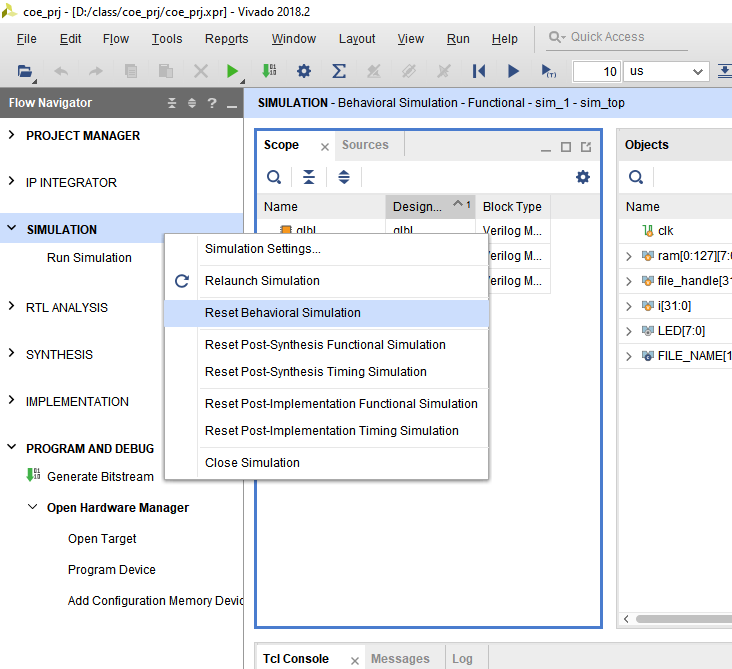

使用xsim目录的缺点是每次仿真复位后（右键点击SIMULTAION，选择Reset，如图2所示），会删除led_sim.sim 文件，用户需要重新制作文件，再次放入的xsim 这个目录中，比较麻烦；如果将led_sim.sim 放到其他的目录下，可以避免这个问题的出现。

图2

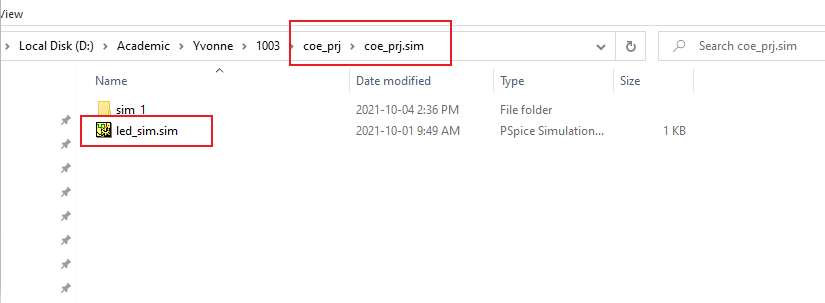

因此上例中，并没有将led_sim.sim 放到xsim 这个目录下，而是使用的../../../led_sim.sim，这时使用重定向来指定文本文件的位置：

图3

led_sim.sim 文件的内容及格式如下：

00abcdef

仿真输出结果如下：

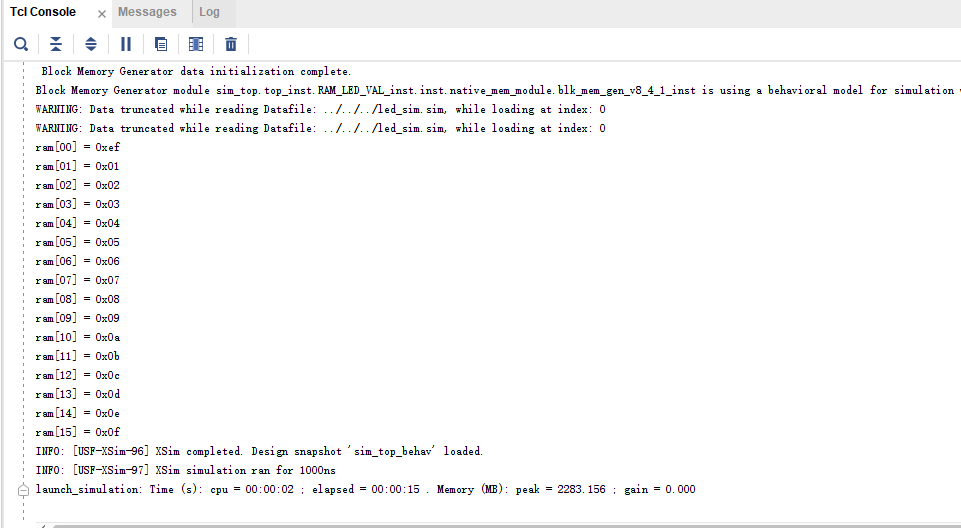

图4

图4中显示了读取16 个 ram 中数据的结果。

修改这个仿真文件：

将 $readmemh (FILE_NAME, ram); 替换为 $readmemh (FILE_NAME, ram, 2, 8); 表示将led_sim.sim 文本文件中的数据写入ram中（从ram[2] 开始写，写到ram[8] 结束）

仿真结果如下：

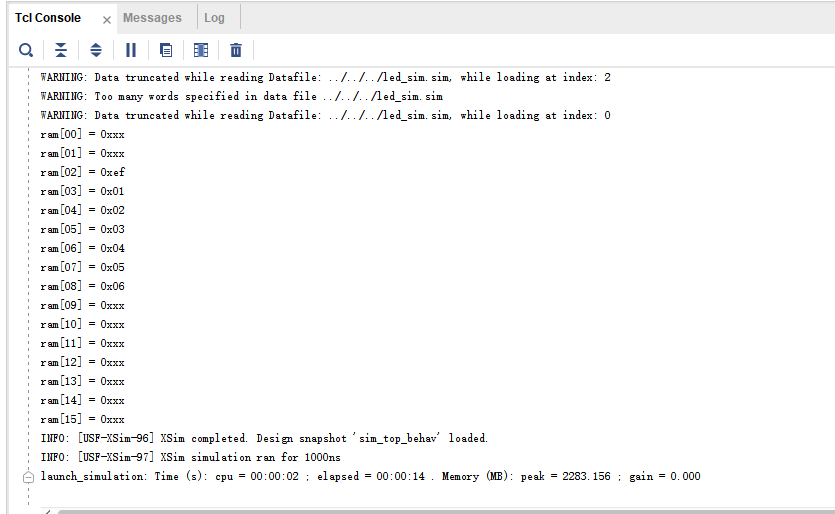

图5

注意图5中显示ram[00]，ram[01]，ram[09]-ram[15]的值都是0xxx（未初始化的值），真正初始化的只有ram[02]- ram[08]。使用 $readmemh (FILE_NAME, ram, 2, 8); 这种格式可以在一定范围内对存储器进行局部修改。

利用$readmemh初始化block memory IP核

reg [7:0] ram [0:127]; 这样的定义既可以在仿真中使用，也可以在综合真实项目中使用。但在真实的Verilog 项目中，更多的情况下是使用block memory 例化的IP 实现数据存储。那么block memory IP 中的数据装载，我们可以使用*.coe 文件，但是*.coe 文件不够灵活，每次修改*.coe 文件，都要重新生成IP ，然后才能仿真。本文将使用$readmemh 系统函数，快速的加载数据到block memory IP 中，方便仿真调试。使用$readmemh初始化block memory IP核的工程文件如例2所示。

例2：

使用环境：

Vivado 版本： Vivado 2018.2

开发板： FII-PRX100-D

代码如下：

`timescale 1ns / 1ps
module top #
(
parameter SIM_DEBUG = "FALSE"
)
(
input        OSC_CLK,
output [7:0] LED
);
wire clk_100m;
wire locked;
SYS_MMCM  SYS_MMCM_inst
(
// Clock in ports
.clk_in1    (OSC_CLK),  // input clk_in1
// Clock out ports
.clk_out1   (clk_100m), // output clk_out1
// Status and control signals
.reset      (1'b0),     // input reset
.locked     (locked)    // output locked
);
wire reset = ~locked;
reg  [7:0] led_val_in = 0;
reg  [9:0] led_addr = 0;
reg        led_wea = 0;
wire [7:0] led_val;
RAM_LED_VAL  RAM_LED_VAL_inst
(
.clka   (clk_100m),     // input wire clka
.wea    (led_wea),      // input wire [0 : 0] wea
.addra  (led_addr),     // input wire [9 : 0] addra
.dina   (led_val_in),   // input wire [7 : 0] dina
.douta  (led_val)       // output wire [7 : 0] douta
);
reg [31:0] cnt = 0;
always @ (posedge clk_100m)
if(reset) cnt &lt;= 0;
else cnt &lt;= cnt + 1;
wire s_p = (SIM_DEBUG == "FALSE" ) ? cnt[24] : cnt[3];
reg [2:0] led_st = 0;
always @ (posedge clk_100m)
if(reset)
begin
led_wea &lt;= 0;
led_st &lt;= 0;
end
else case (led_st)
0:
begin
led_addr &lt;= 0;
led_wea &lt;= 0;
led_st &lt;= 1;
end
1:
begin
if(s_p)
begin
led_addr &lt;= led_addr + 1;
led_st &lt;= 2;
end
end
2:
begin
if(~s_p)
led_st &lt;= 1;
end
default: led_st &lt;= 0;
endcase
assign LED = led_val;
endmodule

`timescale 1ns / 1ps

module top #

(

parameter SIM_DEBUG = "FALSE"

)

(

input OSC_CLK,

output [7:0] LED

);

wire clk_100m;

wire locked;

SYS_MMCM SYS_MMCM_inst

(

// Clock in ports

.clk_in1 (OSC_CLK), // input clk_in1

// Clock out ports

.clk_out1 (clk_100m), // output clk_out1

// Status and control signals

.reset (1'b0), // input reset

.locked (locked) // output locked

);

wire reset = ~locked;

reg [7:0] led_val_in = 0;

reg [9:0] led_addr = 0;

reg led_wea = 0;

wire [7:0] led_val;

RAM_LED_VAL RAM_LED_VAL_inst

(

.clka (clk_100m), // input wire clka

.wea (led_wea), // input wire [0 : 0] wea

.addra (led_addr), // input wire [9 : 0] addra

.dina (led_val_in), // input wire [7 : 0] dina

.douta (led_val) // output wire [7 : 0] douta

);

reg [31:0] cnt = 0;

always @ (posedge clk_100m)

if(reset) cnt <= 0;

else cnt <= cnt + 1;

wire s_p = (SIM_DEBUG == "FALSE" ) ? cnt[24] : cnt[3];

reg [2:0] led_st = 0;

always @ (posedge clk_100m)

if(reset)

begin

led_wea <= 0;

led_st <= 0;

end

else case (led_st)

begin

led_addr <= 0;

led_wea <= 0;

led_st <= 1;

end

begin

if(s_p)

begin

led_addr <= led_addr + 1;

led_st <= 2;

end

begin

if(~s_p)

led_st <= 1;

end

default: led_st <= 0;

endcase

assign LED = led_val;

endmodule

例2中工程文件的主要功能是大约每330 ms，读取block memory （RAM_LED_VAL ）中的数据，并将读出的数据显示到LED 上。其中在例化RAM_LED_VAL时，使用了*.coe文件，作为初始化的数据。

*.coe 文件内容及格式如下：

memory_initialization_radix = 16;
memory_initialization_vector =
ff
00
ff
00
ff
00
ff
00
ff
00
ff
00
ff
00
ff
00
ff
00
ff
00
ff
00
ff
00
ff
00
ff
00;

memory_initialization_radix = 16;

memory_initialization_vector =

00;

注意：

*.coe文件里的memory_initialization_radix有效的选择只有 2，10或是16。
注意数字之间可以用一个空格，一个逗号，或者回车隔开。
在memory_initialization_radix行或者memory_initialization_vector行结尾时需要使用分号。

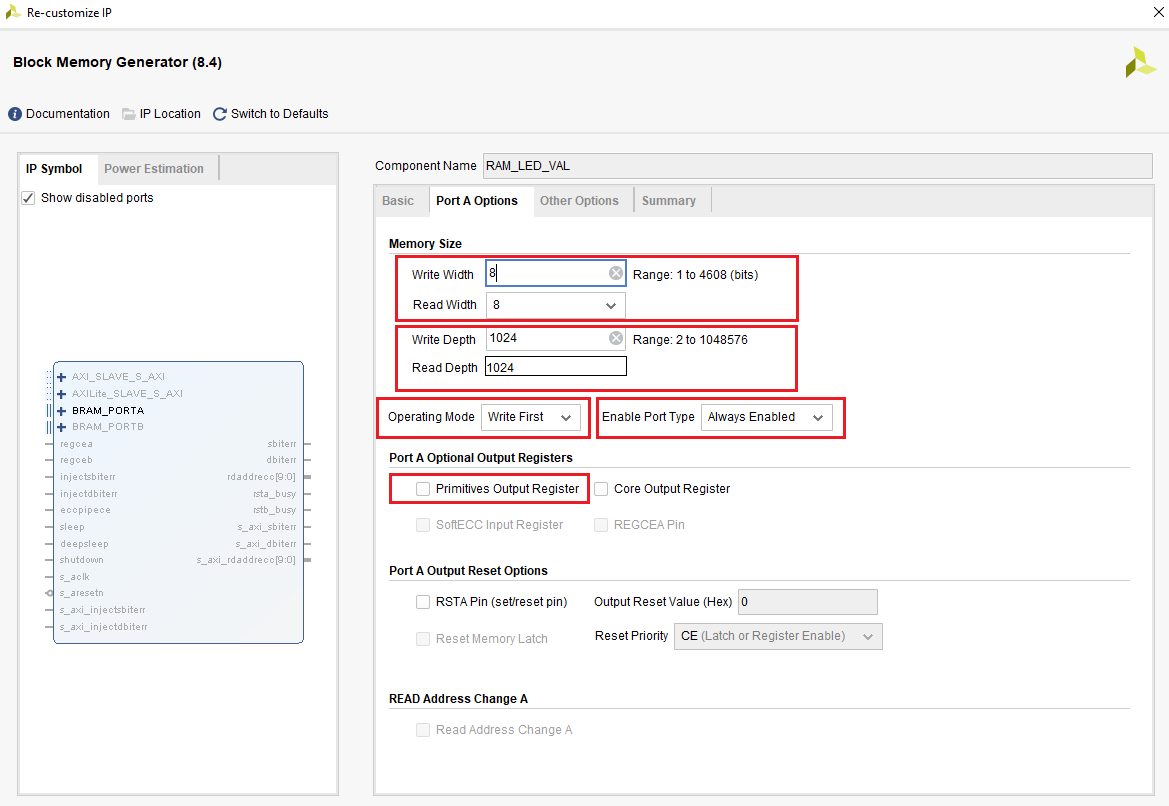

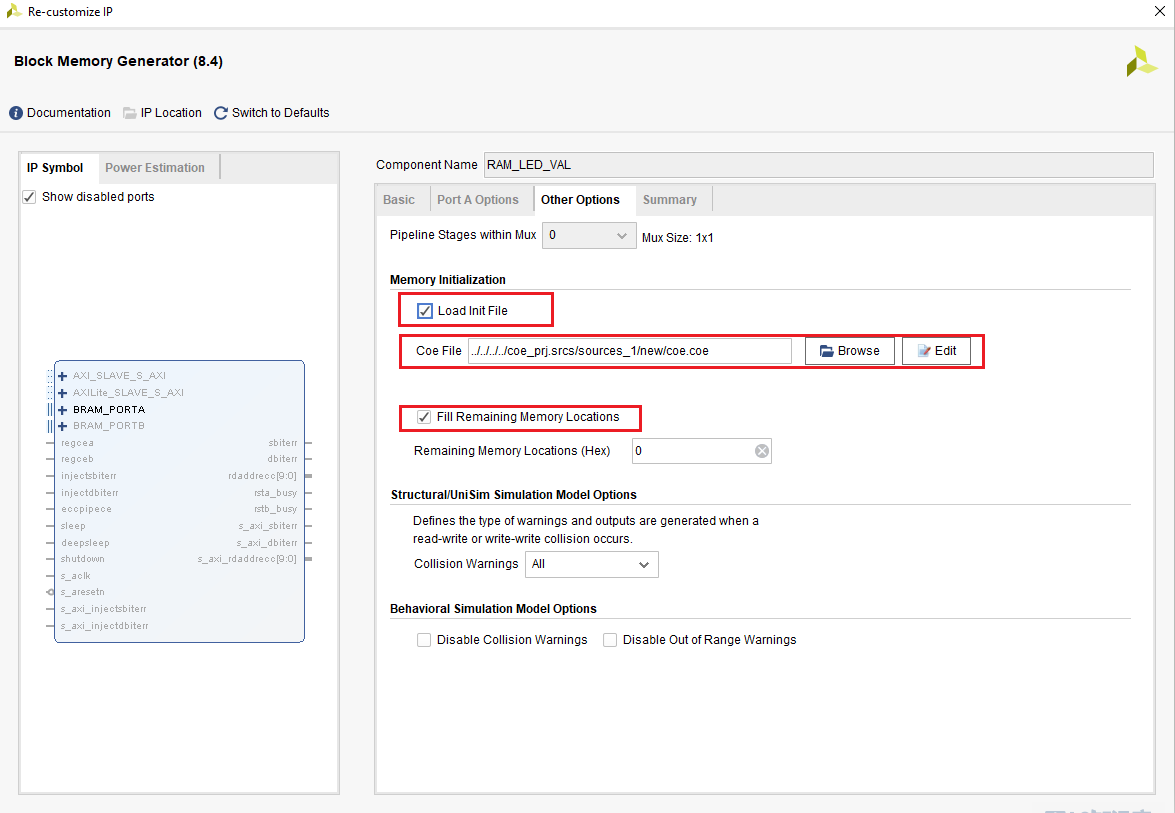

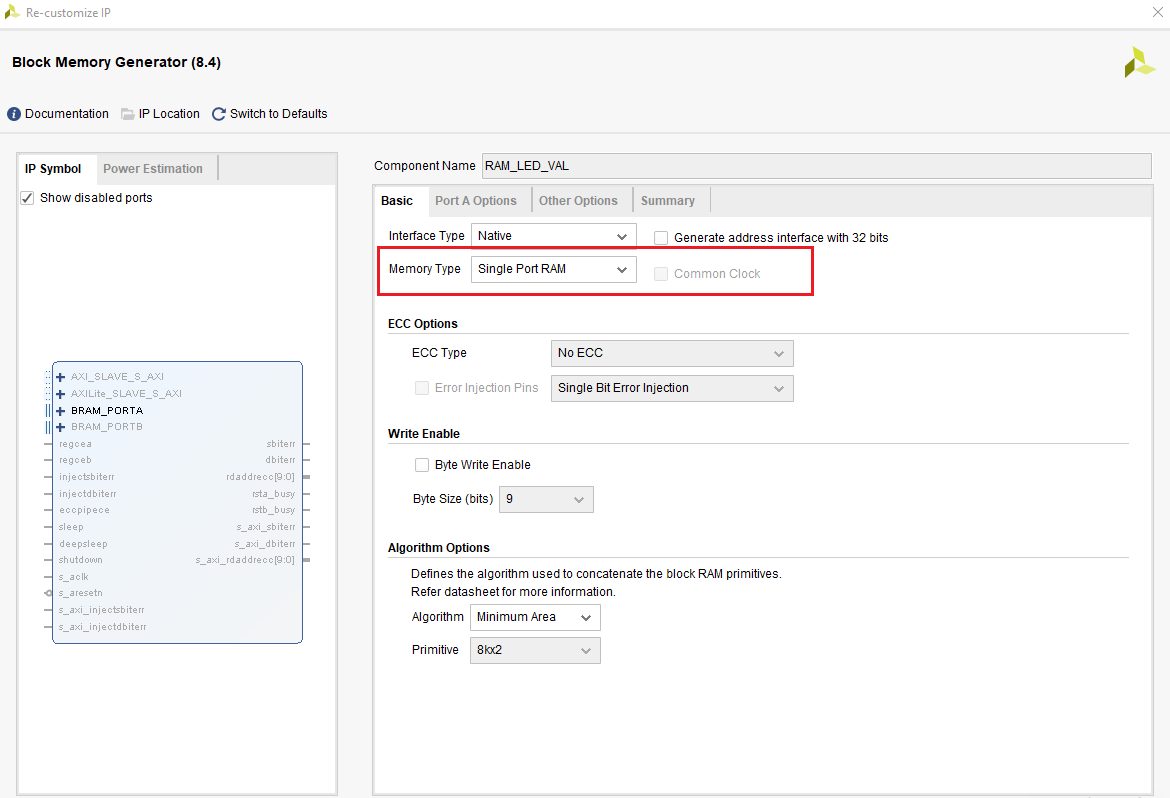

RAM_LED_VAL 例化步骤如下：

图6

图7

图8

当前工程的仿真文件如例3所示：

例3：

`timescale 1ns / 1ps
module sim_top(
);
reg clk = 0;
always clk = #10 ~clk;
localparam FILE_NAME = "../../../led_sim.sim";
initial begin
$readmemh (FILE_NAME, top_inst.RAM_LED_VAL_inst.inst.native_mem_module.blk_mem_gen_v8_4_1_inst.memory);
end
integer i;
initial
begin
#20;
for(i = 0; i &lt; 16; i = i + 1)
$display("ram[%02d] = 0x%h ", i, ram[ i ] );
#8000;
$stop;
end
wire [7:0] LED;
top #
(
.SIM_DEBUG ( "TRUE" )
)
top_inst
(
.OSC_CLK    (clk),
.LED        (LED)
);
endmodule

`timescale 1ns / 1ps

module sim_top(

);

reg clk = 0;

always clk = #10 ~clk;

localparam FILE_NAME = "../../../led_sim.sim";

initial begin

$readmemh (FILE_NAME, top_inst.RAM_LED_VAL_inst.inst.native_mem_module.blk_mem_gen_v8_4_1_inst.memory);

end

integer i;

initial

begin

#20;

for(i = 0; i < 16; i = i + 1)

$display("ram[%02d] = 0x%h ", i, ram[ i ] );

#8000;

$stop;

end

wire [7:0] LED;

top #

(

.SIM_DEBUG ( "TRUE" )

)

top_inst

(

.OSC_CLK (clk),

.LED (LED)

);

endmodule

其中$readmemh (FILE_NAME, top_inst.RAM_LED_VAL_inst.inst.native_mem_module.blk_mem_gen_v8_4_1_inst.memory); 是如何找到这个路径的呢？步骤如下：

先注释这一行文件，然后执行仿真工程。

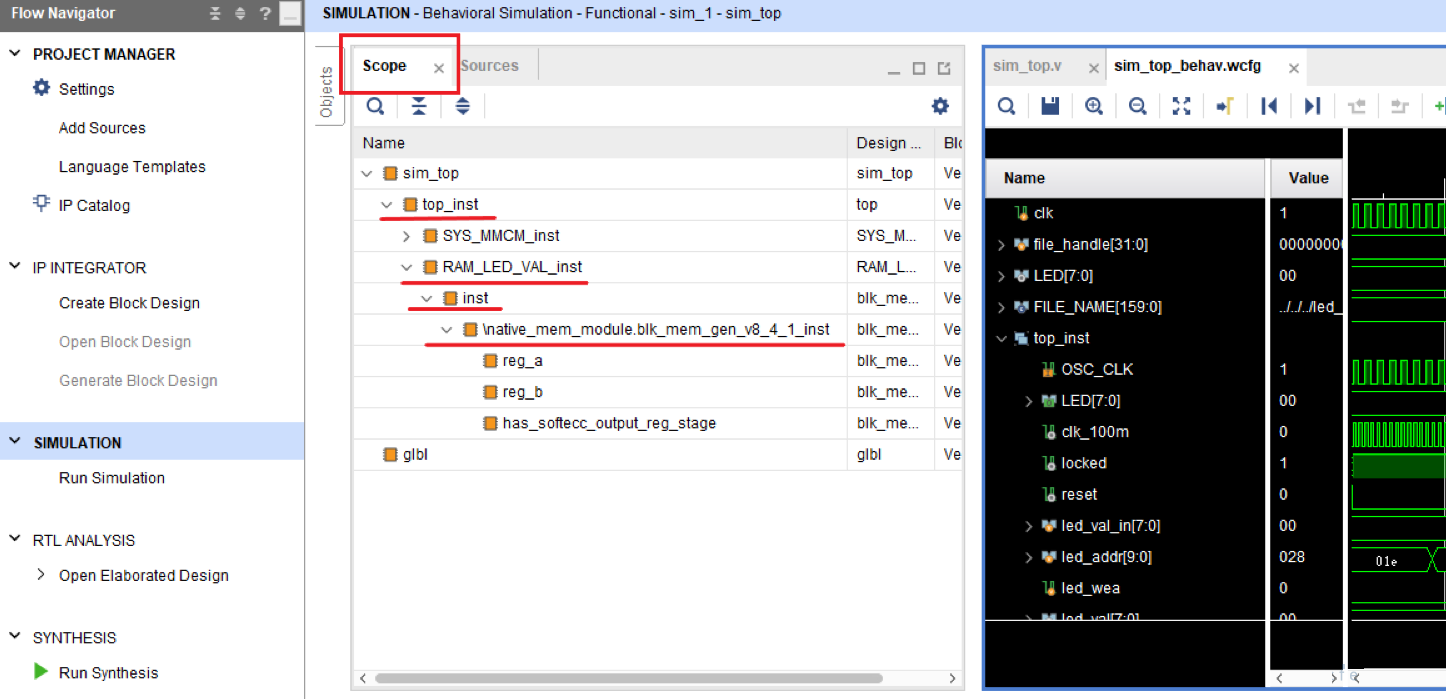

在仿真Scope界面上（见图9）观察用户当前例化IP的位置。使用 . 连接上下级模块，例如top_inst.RAM_LED_VAL_inst.inst.native_mem_module.blk_mem_gen_v8_4_1_inst
在路径的末尾添加memory，最终完整的路径为top_inst.RAM_LED_VAL_inst.inst.native_mem_module.blk_mem_gen_v8_4_1_inst.memory

图9

在这里，就可以知道我们的IP 在什么地方了，再将 $readmemh (FILE_NAME, top_inst.RAM_LED_VAL_inst.inst.native_mem_module.blk_mem_gen_v8_4_1_inst.memory); 这一行重新打开（不再注释掉），就可以将led_sim.sim 中的内容存储到RAM_LED_VAL_inst中，从而在仿真中替换了RAM_LED_VAL_inst 中原有的*.coe文件。由于led_sim.sim 文件修改，仿真文件执行速度都是比较快的，所以这种方法要比修改*.coe文件，重新生成IP 核，工作效率要高很多。

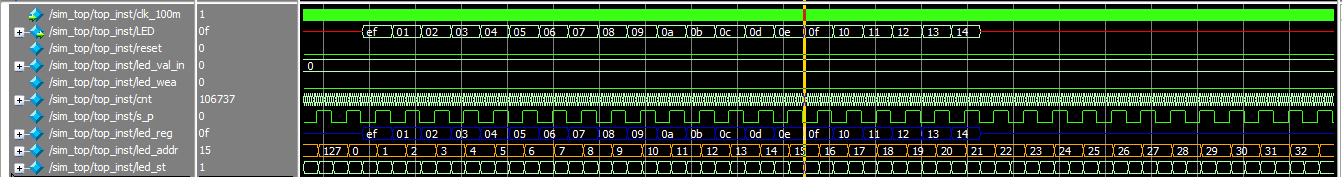

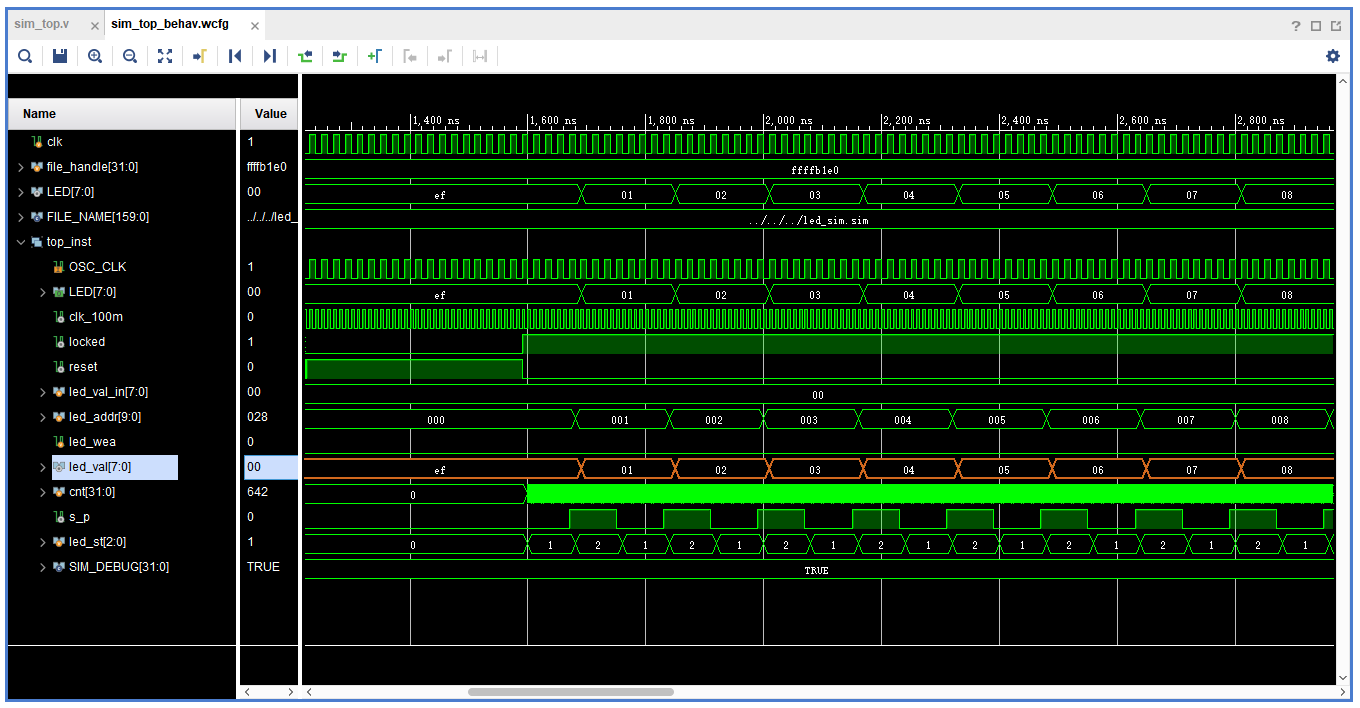

仿真结果如下：

图10

至此，在不修改verilog 工程的情况下，只是使用仿真系统任务，就可以轻松替换 IP 中的*.coe文件，快速的进行仿真了。

3.$readmemh在Vivado综合中的使用

$readmemh系统函数也可以在综合（Synthesis）时使用，下面的例3就是对存储器类型变量初始化。（注：Vivado生成的block memory暂时不支持在综合中使用$readmemh系统函数初始化数据，但是综合时不会报错。）

使用$readmemh对存储器类型变量初始化时，应注意存储器单元的引用必须使用变量索引，不能使用常数索引，如下例所示：

错误使用：

reg [7:0] coeff_array [0:7];
reg [7:0] out = 0;
always@(posedge clk)begin
    out &lt;= coeff_array[<span style="color: #0000ff;">0</span>];
end

reg [7:0] coeff_array [0:7];

reg [7:0] out = 0;

always@(posedge clk)begin

out <= coeff_array[0];

end

正确使用：

reg [7:0] coeff_array [0:7];
reg [7:0] out = 0;
reg [3:0] addr = 0;
always@(posedge clk)begin
    out &lt;= coeff_array[<span style="color: #0000ff;">addr</span>];
end

reg [7:0] coeff_array [0:7];

reg [7:0] out = 0;

reg [3:0] addr = 0;

always@(posedge clk)begin

out <= coeff_array[addr];

end

例3：

`timescale 1ns / 1ps
module test #
(
parameter SIM_DEBUG = "FALSE"
)
(
input        OSC_CLK,
output [7:0] LED
);
wire clk_100m;
wire locked;
SYS_MMCM  SYS_MMCM_inst
(
// Clock in ports
.clk_in1    (OSC_CLK),  // input clk_in1
// Clock out ports
.clk_out1   (clk_100m), // output clk_out1
// Status and control signals
.reset      (1'b0),     // input reset
.locked     (locked)    // output locked
);
wire reset = ~locked;
reg  [7:0] led_val_in = 0;
reg  [9:0] led_addr = 0;
reg        led_wea = 0;
reg [31:0] cnt = 0;
always @ (posedge clk_100m)
if(reset) cnt &lt;= 0;
else      cnt &lt;= cnt + 1;
wire s_p = (SIM_DEBUG == "FALSE" ) ? cnt[24] : cnt[3];
reg [7:0] ram[0:127];
reg [7:0] led_reg;
reg [2:0] led_st = 0;
always @ (posedge clk_100m)
if(reset)
begin
led_addr &lt;= 0;
led_wea &lt;= 0;
led_st &lt;= 0;
end
else case (led_st)
0:
begin
led_addr &lt;= 0;
led_reg &lt;= ram[led_addr];
led_wea &lt;= 0;
led_st &lt;= 1;
end
1:
begin
if(s_p)
begin
led_addr &lt;= led_addr + 1;
led_st &lt;= 2;
end
end
2:
begin
if(~s_p)
begin
led_reg &lt;= ram[led_addr];
led_st &lt;= 1;
end
end
default: led_st &lt;= 0;
endcase
localparam FILE_NAME = "D:/PRJ/led_sim.sim";
initial begin
$readmemh (FILE_NAME, ram);
end
assign LED = led_reg;
endmodule

`timescale 1ns / 1ps

module test #

(

parameter SIM_DEBUG = "FALSE"

)

(

input OSC_CLK,

output [7:0] LED

);

wire clk_100m;

wire locked;

SYS_MMCM SYS_MMCM_inst

(

// Clock in ports

.clk_in1 (OSC_CLK), // input clk_in1

// Clock out ports

.clk_out1 (clk_100m), // output clk_out1

// Status and control signals

.reset (1'b0), // input reset

.locked (locked) // output locked

);

wire reset = ~locked;

reg [7:0] led_val_in = 0;

reg [9:0] led_addr = 0;

reg led_wea = 0;

reg [31:0] cnt = 0;

always @ (posedge clk_100m)

if(reset) cnt <= 0;

else cnt <= cnt + 1;

wire s_p = (SIM_DEBUG == "FALSE" ) ? cnt[24] : cnt[3];

reg [7:0] ram[0:127];

reg [7:0] led_reg;

reg [2:0] led_st = 0;

always @ (posedge clk_100m)

if(reset)

begin

led_addr <= 0;

led_wea <= 0;

led_st <= 0;

end

else case (led_st)

begin

led_addr <= 0;

led_reg <= ram[led_addr];

led_wea <= 0;

led_st <= 1;

end

begin

if(s_p)

begin

led_addr <= led_addr + 1;

led_st <= 2;

end

begin

if(~s_p)

begin

led_reg <= ram[led_addr];

led_st <= 1;

end

default: led_st <= 0;

endcase

localparam FILE_NAME = "D:/PRJ/led_sim.sim";

initial begin

$readmemh (FILE_NAME, ram);

end

assign LED = led_reg;

endmodule

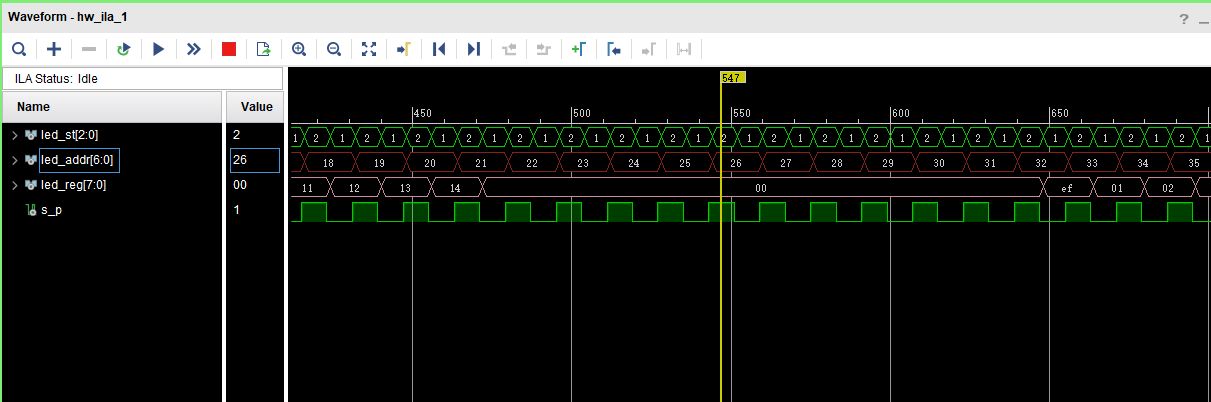

综合后生成*.bit文件在FII-PRX100-D开发板上的实验现象与仿真结果不符合。在写完21个数据后，从地址（led_addr ）22-31，输出的led_reg结果确实为0。但是，从led_addr 等于32开始，又重复出现了前面的21个数据，如图11所示（ILA 输出结果）。

图11

解决方案：

将led_sim.sim文本文件写满128行数据，以对应128位不同的地址。总结来说，在Vivado下使用$readmemh系统函数进行综合建议保持文本文件的行数和存储器的深度一致。

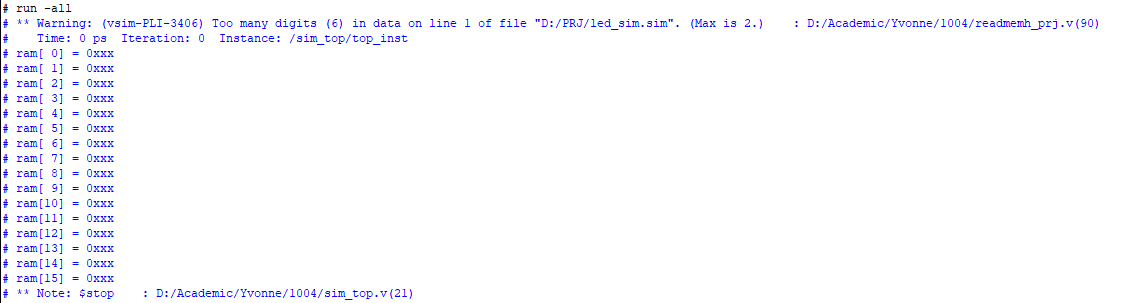

4.$readmemh在Quartus及ModelSim下使用

考虑到差异性，将上面的例子做简单修改，在Quartus及Modelsim下进行测试，工程文件及仿真文件如例4所示。

例4：

Quartus 下的工程文件

`timescale 1ns / 1ps
module readmemh_prj #
(
parameter SIM_DEBUG = "FALSE"
)
(
input        clk_50m,
output [7:0] LED
);
wire reset = 1'b0;
reg  [7:0] led_val_in = 0;
reg  [6:0] led_addr = 0;
reg        led_wea = 0;
reg [31:0] cnt = 0;
always @ (posedge clk_50m)
if(reset) cnt &lt;= 0;
else      cnt &lt;= cnt + 1;
wire s_p = (SIM_DEBUG == "FALSE" ) ? cnt[23] : cnt[3];
reg [7:0] ram[0:127];
reg [7:0] led_reg;
reg [2:0] led_st = 0;
always @ (posedge clk_50m)
if(reset)
begin
led_addr &lt;= 0;
led_wea &lt;= 0;
led_st &lt;= 0;
end
else case (led_st)
0:
begin
led_addr &lt;= 0;
//    led_reg &lt;= ram[led_addr];
led_reg &lt;= ram[0];       //测试综合后，是否正常运行
led_wea &lt;= 0;
led_st &lt;= 1;
end
1:
begin
if(s_p)
begin
led_addr &lt;= led_addr + 1;
led_st &lt;= 2;
end
end
2:
begin
if(~s_p)
begin
led_reg &lt;= ram[led_addr];
led_st &lt;= 1;
end
end
default: led_st &lt;= 0;
endcase
localparam FILE_NAME = "D:/PRJ/led_sim.sim";
initial begin
$readmemh (FILE_NAME, ram);
end
assign LED = led_reg;
endmodule

`timescale 1ns / 1ps

module readmemh_prj #

(

parameter SIM_DEBUG = "FALSE"

)

(

input clk_50m,

output [7:0] LED

);

wire reset = 1'b0;

reg [7:0] led_val_in = 0;

reg [6:0] led_addr = 0;

reg led_wea = 0;

reg [31:0] cnt = 0;

always @ (posedge clk_50m)

if(reset) cnt <= 0;

else cnt <= cnt + 1;

wire s_p = (SIM_DEBUG == "FALSE" ) ? cnt[23] : cnt[3];

reg [7:0] ram[0:127];

reg [7:0] led_reg;

reg [2:0] led_st = 0;

always @ (posedge clk_50m)

if(reset)

begin

led_addr <= 0;

led_wea <= 0;

led_st <= 0;

end

else case (led_st)

begin

led_addr <= 0;

// led_reg <= ram[led_addr];

led_reg <= ram[0]; //测试综合后，是否正常运行

led_wea <= 0;

led_st <= 1;

end

begin

if(s_p)

begin

led_addr <= led_addr + 1;

led_st <= 2;

end

begin

if(~s_p)

begin

led_reg <= ram[led_addr];

led_st <= 1;

end

default: led_st <= 0;

endcase

localparam FILE_NAME = "D:/PRJ/led_sim.sim";

initial begin

$readmemh (FILE_NAME, ram);

end

assign LED = led_reg;

endmodule

Quartus 下的仿真文件

`timescale 1ns / 1ps
module sim_top(
);
reg clk = 0;
always clk = #10 ~clk;
integer i;
initial
begin
#20;
for(i = 0; i &lt; 16; i = i + 1)
$display("ram[%02d] = 0x%h ", i, top_inst.ram[ i ] );
#8000;
$stop;
end
wire [7:0] LED;
readmemh_prj #
(
.SIM_DEBUG ( "TRUE" )
)
top_inst
(
.clk_50m    (clk),
.LED        (LED)
);
endmodule

`timescale 1ns / 1ps

module sim_top(

);

reg clk = 0;

always clk = #10 ~clk;

integer i;

initial

begin

#20;

for(i = 0; i < 16; i = i + 1)

$display("ram[%02d] = 0x%h ", i, top_inst.ram[ i ] );

#8000;

$stop;

end

wire [7:0] LED;

readmemh_prj #

(

.SIM_DEBUG ( "TRUE" )

)

top_inst

(

.clk_50m (clk),

.LED (LED)

);

endmodule

ModelSim下仿真

对存储器型变量中使用$readmemh在modelsim下进行仿真，有如图12所示警告，ram的值没有按照文件中给定的值初始化。ModelSim 要求$readmemh读取的文本文件每行的数据宽度必须小于等于存储器定义宽度。

图12

修改方案：将led_sim.sim 文本文件中的第一行由00abcdef 修改为 ef 即可。修改后的仿真结果如图13所示。

图13

从图13中可以看出，ModelSim下对存储器型变量使用$readmemh的仿真结果是正确的。

Quartus 下利用$readmemh进行综合测试

例4中工程综合后并在FII-PRA006（Altera FPGA）开发板上进行测试，结果与仿真一致，可以正确运行。同时从例4也可以看出，在Quartus常量索引存储器或者使用变量索引存储器都是可行的。

由此可见，$readmemh系统函数在仿真中使用较多，在实际综合中使用还是需要注意一些限制条件。

vivado 工程文件下载（注册用户可见）

coe_prj.zip

vivado 仿真工程中$readmemh 使用

1.$readmemh 语法格式

2.$readmemh在Vivado下仿真的使用

存储器类型变量初始化

修改这个仿真文件：

利用$readmemh初始化block memory IP核

3.$readmemh在Vivado综合中的使用

4.$readmemh在Quartus及ModelSim下使用

ModelSim下仿真

Quartus 下利用$readmemh进行综合测试

芯片类文章

计算机语言教程

芯片设计

百科关键词

vivado 仿真工程中$readmemh 使用

1.$readmemh 语法格式

2.$readmemh在Vivado下仿真的使用

存储器类型变量初始化

修改这个仿真文件：

利用$readmemh初始化block memory IP核

3.$readmemh在Vivado综合中的使用

4.$readmemh在Quartus及ModelSim下使用

ModelSim下仿真

Quartus 下利用$readmemh进行综合测试

相关文章：

芯片类文章

计算机语言教程

芯片设计

百科关键词

文章关键词
