Verilog语法中最基本的数据类型有 线网（wire），寄存器（reg）和整数（integer）三种类型，这三种数据类型是可综合的数据类型，在Verilog 程序设计中被广泛使用。其它还有可以用于仿真的数据类型如 timer，real，字符串等变量都可以看作reg类型的扩展。wire,reg ,integer,timer,real是声明变量类型的关键字。变量必须先声明后使用，声明后变量的数据类型也就确定了。变量声明是模块（module)内惟一的，不能在同一个模块或函数内重复声明。
1.线网（wire）：
线网（wire）类型表示逻辑单元或实例之间的连线，一般由逻辑单元的输出驱动。没有连接驱动的wire型变量的值为高阻’z’。
- wire类型变量的使用：
- wire型变量的声明与赋值
wire类型的变量只能由assign语句赋值，或在声明时赋初值。而且赋值的机会只有一次。
变量声明实例：
|
1 2 3 4 |
wire a, b; wire c = 0; wire d = 1'b1; assign a = c; |
声明a, b为线网类型，并将c的值赋给a， 此时a的值为0；而且a只有这一次赋值机会。
变量c在声明的时候赋初值为0，此后c就一直保留该值，不能再给c赋值，也不能再次声明。
注意：wire类型的变量不能重复赋值。
-
- 桥接
Wire 型变量作为中间变量可以实现桥接的作用。在下面的例子中可以看出，wire型变量起到变量之间值传递的作用。
实例1：
|
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 |
module wire_bridge ( input a,b,ci, output y,co ); wire d, e, f; assign d = a ^ b; assign e = a & b; assign f = ci & d; assign y = d ^ ci; assign co = e | f; endmodule |

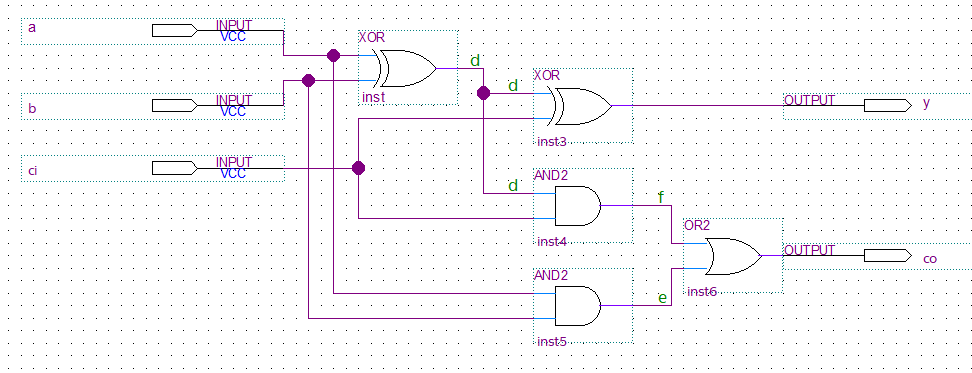

wire变量在逻辑电路中的对应关系，简单的说就是起到连线的作用。
在例化模块之间传递变量。
实例2：
|
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 |
module fadder4 ( input ci, input [3:0] a, input [3:0] b, output [3:0] y, output co ); wire co1,co2,co3; // 例化 一位全加器，并重复使用4次 fadder1 fadder1_inst1 ( .ci (ci), .a (a[0]), .b (b[0]), .y (y[0]), .co (co1) ); fadder1 fadder1_inst2 ( .ci (co1), .a (a[1]), .b (b[1]), .y (y[1]), .co (co2) ); fadder1 fadder1_inst3 ( .ci (co2), .a (a[2]), .b (b[2]), .y (y[2]), .co (co3) ); fadder1 fadder1_inst4 ( .ci (co3), .a (a[3]), .b (b[3]), .y (y[3]), .co (co) ); endmodule |
wire型变量只能在并发语句或例化模块中被赋值，如实例1中的 d、e、f 和实例2中co1、co2、co3; 但wire型变量可以根据需要在并发语句或顺序语句中赋值给其他变量。
对wire型变量有以下几种赋值方式：
- 使用assign语句
- 变量定义
- 例化模块的输出
注意：wire型变量不能在顺序语句中被赋值。
寄存器（reg ）类型：
寄存器（reg）是一种具有记忆功能的数据类型。用来表示存储单元，它会保持数据原有的值，直到被改写。一般分为锁存器和触发器两种。但无论哪一种建模，它们都只能在顺序语句中被赋值，而不能在并发语句中赋值。
例：
|
1 2 3 4 5 6 7 8 |
reg a; reg b; always@(*) begin a <= 1'b1; b <= 1'b0; end |
而 assign a = 1’b1; 就是错误的；因为a是reg型变量。
与wire类型变量不同的是，在reg型变量声明时可以赋初值，而后续的顺序语句可以对该变量继续赋值，从而修改原值。而wire型变量只有一次赋值机会。
注意：在同一个顺序过程语句中可以对reg型变量多次赋值，后面的赋值会替代前面的赋值，充分利用这一特点，可以使程序更简洁。但不允许在多个顺序过程语句中对同一个reg型变量都赋值。
|
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 |
module reg_assign ( input clk, input a, input b, input sel, output c ); reg ma; //顺序过程语句1 always @(posedge clk) begin if(sel) <span style="color: #ff0000;">ma <= a;</span> end //顺序过程语句2 always @(posedge clk) begin if(!sel) <span style="color: #ff0000;">ma <= b;</span> end assign c = ma; endmodule |
上面的例子红色部分是有问题的，虽然reg 型变量允许被多次赋值，但不能在不同的顺序过程中多次赋值。上面的代码可以修改如下：
|
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 |
module reg_assign ( input clk, input a, input b, input sel, output c ); reg ma; //顺序过程语句1 always @(posedge clk) begin if(sel) ma <= a; else ma <= b; end assign c = ma; endmodule |
wire型变量与reg型变量都可以使用向量（vector）进行声明；
如 : wire [3:0] a, b;
reg [3:0] c, d;
向量的运算遵循运算符的规则，细节参见verilog 运算符。
