Verilog 中归约运算符包含归约与（&），归约与非（~&），归约或（|），归约或非（~|），归约异或（^），归约同或（~^）。
1.归约运算符
归约运算符是一元操作符，相当于C中的单目运算符。它是对一个操作数进行位操作，最后得到的结果是位宽为一位的数或变量。
归约运算的过程是第一步先用操作数的第一位和第二位进行位操作，然后再用第一步的结果和操作的数的下一位进行位操作，如此重复直到最后一位。
例：
&a[3:0] = a[3] & a[2] & a[1] & a[0];
|a[3:0] = a[3] | a[2] | a[1] | a[0];
^a[3:0] = a[3] ^ a[2] ^ a[1] ^ a[0];
2.归约运算符与位运算的异同：
（1）相同点：
（2）区别：
3.归约运算表
表1 归约与（&）
| & | 0 | 1 | x | z |
| 0 | 0 | 0 | 0 | 0 |
| 1 | 0 | 1 | x | x |
| x | 0 | x | x | x |
| z | 0 | x | x | x |
表2 归约或( | )
| | | 0 | 1 | x | z |
| 0 | 0 | 1 | x | x |
| 1 | 1 | 1 | 1 | 1 |
| x | x | 1 | x | x |
| z | x | 1 | x | x |
表3 归约异或 (^)
| ^ | 0 | 1 | x | z |
| 0 | 0 | 1 | x | x |
| 1 | 1 | 0 | x | x |
| x | x | x | x | x |
| z | x | x | x | x |
4.归约运算符的使用
- 作为结果赋给位宽为1的变量，如
|
1 2 3 4 5 6 |
wire a; wire [3:0] b; wire [3:0] c; wire [3:0] d; assign a = &b; |
- 作为判断语句的条件,如：
|
1 2 3 4 5 6 7 |
assign c = &b ? {3'b0, a} : d; always@(*) if(&b) c <= {3'b0, a}; else c <= d; |
上面代码的含义是变量b中的位是否都为1；如果都为1，则&b为1，执行
c <= {3’b0, a};
否则执行语句
c <= d;
设b == 4’b11x1; 比较if（b）与 if（&b）的异同。
例1：
设计文件 cmp.v
|
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 |
module cmp ( input [3:0] a, b, c, output reg [3:0] d, e ); always@(*) begin if(a) d = b; else d = c; if(&a) e = b; else e = c; end endmodule |
仿真文件： tb.v
|
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 |
`timescale 1ns/1ps module tb ( ); reg [3:0] a, b, c; wire [3:0] d; wire [3:0] e; initial begin a = 'b0; b = 'b0; c = 'b0; #10 a = 'd7; b = 'd9; c = 'd12; #10 a = 'b11x1; end cmp cmp_dut ( .a (a), .b (b), .c (c), .d (d), .e (e) ); endmodule |

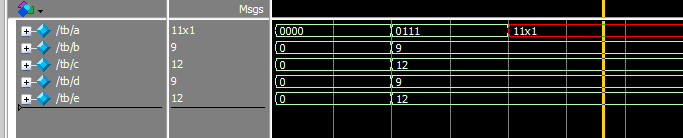

Modelsim 仿真结果
图1
从上面的结果可以看出，在a = 4’b11x1 条件下：
if（a）等效为 if(a != 0), 条件满足，因此执行 d=b；语句
而if（&a),由于(1 & 1 & x & 1) = x， 不为1, 不满足if条件，因此执行语句e = c;
其它的归约运算符计算类似，这里不再举例。
