Verilog 预编译

Verilog 语言支持宏定义（define），参数 parameter，局域参数（localparam)以及include等内容。这些数据常量的支持极大方便数字系统设计、仿真与验证。这些参数是预编译处理的。

1. 预编译

所谓预编译就是在系统编译之前，编译器先将定义的宏常量，参数等先对系统文件扫描一遍，将文件中引用的宏和参数以实际值替代。对include 文件的引用，将实际文件复制到对应位置，然后才对系统进行编译，这一点和具有编译运行的软件编译处理是一致的，如C语言，C++语言等。


2. 宏定义

define 关键字
宏定义的关键字是define。在预编译阶段，define 用于文本替换，类似于 C 语言中的 #define。一旦 define 指令被使用，其在整个翻译过程中都会有效。例如，在一个文件中定义：
define DATA_DW 32 ，其含义是 DATA_DW=32, 在编写文件时使用DATA_DW表示常数32, 在系统编译时，首先将所有DATA_DW 出现的地方都替换成32，然后再编译。

一个文件定义的宏常量也可以在另一个文件中使用，比如在另一个文件中可以直接使用 DATA_DW。当然这和编译工具的设定有关，建议一个文件中定义的宏只在该文件中使用。
使用宏的好处是，在全局中使用宏定义的常量，将来如果该常量需要改变变化，直接修改宏定义就可以改动所有使用宏的地方。
宏定义也可以是一个带有参数的表达式方式,像define low_pos(w,b) ((w)*64 + (b)*8) ，该宏调用时需要传递常量参数，如：

integer i=low_pos(10,4); i 的结果为 i=10*64+4*8=672。
例1：利用宏参数定义模块输入输出位宽。设计文件 mul8.v `define PW 8 module mul8 ( input [`PW-1:0] a, input [`PW-1:0] b, output [`PW*2-1:0] p ); assign p = a * b; endmodule 1 2 3 4 5 6 7 8 9 10 11 12 `define PW 8 module mul8 ( input [`PW-1:0] a, input [`PW-1:0] b, output [`PW*2-1:0] p ); assign p = a * b; endmodule 仿真文件 tb.v `timescale 1 ns/1 ps `define PW 8 module tb ( ); parameter PERIOD = 10 ; reg CLK; initial begin CLK = 1'b0; #(PERIOD/2); forever #(PERIOD/2) CLK = ~CLK; end reg [`PW-1:0] a, b; wire [`PW*2-1:0] p; initial begin a = `PW'b0; b = `PW'b0; end always @(posedge CLK) begin a = a + 1; if(a == 2**(`PW)-1 ) //对于求幂运算符**，只能是2的幂，指数部 //分必须是常量 b = b + 1; end mul8 mul8_dut ( .a (a), .b (b), .p (p) ); endmodule 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 `timescale 1 ns/1 ps `define PW 8 module tb ( ); parameter PERIOD = 10 ; reg CLK; initial begin CLK = 1'b0; #(PERIOD/2); forever #(PERIOD/2) CLK = ~CLK; end reg [`PW-1:0] a, b; wire [`PW*2-1:0] p; initial begin a = `PW'b0; b = `PW'b0; end always @(posedge CLK) begin a = a + 1; if(a == 2**(`PW)-1 ) //对于求幂运算符**，只能是2的幂，指数部 //分必须是常量 b = b + 1; end mul8 mul8_dut ( .a (a), .b (b), .p (p) ); endmodule

undef 关键字
利用undef 关键字可以中止当前宏常量的定义。
如： undef PW

文件在这条语句之后就不能再以PW 替代8 使用。如果想继续使用PW宏，则需要重新声明，一般在需要修改该宏的值的情况下应用。
ifdef, ifndef, elsif, else, endif
elsif, else 编译指令对于 ifdef 指令是可选的，即可以只使用 ifdef 和 endif 组成一次条件编译指令块。
例：缺省对32位数据处理，如果定义宏，则按宏定义处理 `ifdef DATA_DW reg [`DATA_DW-1:0] data_a; reg [`DATA_DW-1:0] data_b; reg [`DATA_DW-1:0] data_c; `else reg [31:0] data_a; reg [31:0] data_b; reg [31:0] data_c; `endif 1 2 3 4 5 6 7 8 9 `ifdef   DATA_DW     reg   [`DATA_DW-1:0]  data_a;     reg   [`DATA_DW-1:0]  data_b;     reg   [`DATA_DW-1:0]  data_c; `else     reg   [31:0]  data_a;     reg   [31:0]  data_b;     reg   [31:0]  data_c; `endif 注：宏一般在定义时大小写字符都可以使用，而且大小写是区分的，也就是大写字符定义的宏与小写字符定义宏虽然只有大小写之分，却代表了不同的宏。如：
define   data_w 8 与`define    DATA_W 32 定义的宏，可以分别使用，互不冲突。一般习惯宏都是用大写字母。

参数 parameter与局部参数localparam

parameter 与localparam都可以定义参数常量，但使用范围不同：

localparam定义的参数仅限于本module内部使用，模块例化不可调用，相当于局部常量。状态机状态常量定义，而且只能在定义的位置之后使用。

parameter定义的参数不仅能在本文件中使用，还能利用module 例化后起到参数传递的作用。parameter经常在module接口，以及在设计文件中多处使用特定常数的地方使用。

举例：

设计文件 para_fadder.v

module para_fadder #( parameter WDTH = 4 ) ( input ci, input [WDTH-1:0] a, input [WDTH-1:0] b, output [WDTH-1:0] sum, output co ); assign {co, sum} = a + b + ci; endmodule

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15

module para_fadder
#(
    parameter WDTH = 4
)
(
    input             ci,
    input  [WDTH-1:0] a,
    input  [WDTH-1:0] b,
    output [WDTH-1:0] sum,
    output            co
);

assign {co, sum} = a + b + ci;

endmodule

Testbench 文件 tb.v

`timescale 1ns/1ps module tb ( ); parameter WDTH = 16; reg ci; reg [WDTH-1:0] a, b; wire [WDTH-1:0] sum; wire co; initial begin a ='b0; b ='b0; ci = 0; #10 a ='d100; b ='d33; ci = 0; #10 a ='d101; b ='d37; ci = 1; end para_fadder #( .WDTH(WDTH) ) para_fadder_dut ( .ci (ci), .a (a), .b (b), .sum (sum), .co (co) ); endmodule

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48

`timescale 1ns/1ps

module tb
(
);

parameter WDTH = 16;

reg ci;
reg [WDTH-1:0] a, b;

wire [WDTH-1:0] sum;
wire co;

initial
begin
    a ='b0;
    b ='b0;
    ci = 0;

    #10

    a ='d100;
    b ='d33;
    ci = 0;
    #10

    a ='d101;
    b ='d37;
    ci = 1;
end

para_fadder
#(
    .WDTH(WDTH)
)
para_fadder_dut
(
    .ci  (ci),
    .a   (a),
    .b   (b),
    .sum (sum),
    .co  (co)
);

endmodule

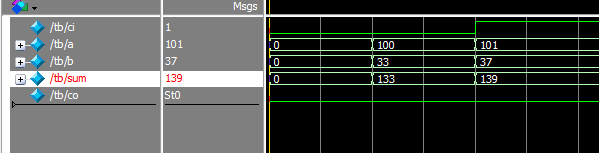

Modelsim仿真波形如图1所示，

图1

说明：在设计文件中定义了参数 WDTH=4，而在例化中传递的参数为16，那么最终在设计文件中的参数的具体数值由传递值决定，本例中WDTH的最终为16，最终例化了16位全加器。如果在例化中没有给参数传递值，则WDTH=4变成缺省值，即例化4位全加器。如例化如下：

para_fadder para_fadder_dut ( .ci (ci), .a (a), .b (b), .sum (sum), .co (co) );

1
2
3
4
5
6
7
8
9

para_fadder    para_fadder_dut
(
    .ci   (ci),
    .a    (a),
    .b    (b),

    .sum  (sum),
    .co   (co)
);

上例中在例化没有给parameter声明的常量传递任何值，模块内的参数将使用缺省值，即例化成4位全加器。

module中 parameter 的格式如下：

设计文件

module para_fadder #( parameter WDTH = 4， parameter WDTH1 = 4 //最后一个参数没有分隔符 )

1
2
3
4
5

module para_fadder
#(
    parameter WDTH  = 4，
    parameter WDTH1 = 4    //最后一个参数没有分隔符
)

多个参数采用逗号 “,”隔开，最后一个参数没有分隔符。

模块例化时有类似的格式：

para_fadder #( .WDTH (WDTH), .WDTH1 (WDTH1) )

1
2
3
4
5

para_fadder
#(
    .WDTH   (WDTH),
    .WDTH1  (WDTH1)
)

如果只有一个参数，则为

para_fadder #( .WDTH(WDTH) )

1
2
3
4

para_fadder
#(
    .WDTH(WDTH)
)

可见合理使用参数（parameter)及参数传递机制，可以使Verilog代码的灵活性和重用性得到较大提高。在后续学习和开发中应学会合理使用参数化设计提高代码的重用性。
