Verilog if语句

在Verilog语法中有三种判断与分支语句，分别是if语句，case 语句，和问号？语句。它们有相似的地方，也有不同之处，下面就语法定义、使用场景、注意事项以及异同点进行描述，并以实例应用的方式一一介绍。

在Verilog语法中if 语句有如下几种形式：

1.If(…)格式

<span style="color: #993366;">if</span> （判断条件）
<span style="color: #993366;">begin</span>
....
....
....
<span style="color: #993366;">end
</span>

if （判断条件）

begin

....

end

格式描述

if 后面跟由（）括起来的判断条件，之后是由begin…end关键字括起来的顺序语句块，如果if后只跟一条执行语句，begin和end关键字可以省略。如：

<span style="color: #993366;">if</span>(a &gt; b)
<span style="color: #993366;">begin</span>
  c[3:0] = 5;
<span style="color: #993366;">end</span>

if(a > b)

begin

c[3:0] = 5;

end

可以直接写成：

<span style="color: #993366;">if</span>(a &gt; b)
c[3:0] = 5;

1 2	<span style="color: #993366;">if</span>(a > b) c[3:0] = 5;

if引导的语句块是顺序语句

由if和begin…end 引导的语句是顺序语句，因此if语句只能用在如always，initial，function，task等顺序过程中，不能在连续赋值语句中使用。

if 语句的含义:如果判断条件为真，则执行if之后的语句，否则不执行。

例1：错误位置使用if语句

<span style="color: #800080;">module</span> selx
(
<span style="color: #800080;">    input</span>  [1:0] sel,
<span style="color: #800080;">    input</span>  [3:0] a,b,
<span style="color: #800080;">    output</span> [3:0] c
)；
<span style="color: #ff0000;">if(sel)
begin //错误，if语句不能直接用在并发过程中</span>
<span style="color: #ff0000;">    assign c = a;</span>
<span style="color: #ff0000;">end</span>
<span style="color: #993366;">endmodule</span>

module selx

(

input [1:0] sel,

input [3:0] a,b,

output [3:0] c

)；

if(sel)

begin //错误，if语句不能直接用在并发过程中

assign c = a;

end

endmodule

例1中红色部分表示在并发过程中使用if语句是错误的。if语句只能用在顺序语句中，可以将上面的程序改写成例2所示就正确。

判断条件
- 判断条件一般为关系表达式、等式表达式或由逻辑符号组成复杂表达式的返回值，一般只有真/假两个值。

例2：

module  selx
(
input            sel,
input      [3:0] a, b,
output reg [3:0] c
);
always@(*)
if(sel)
begin
c = a;
end
endmodule

module selx

(

input sel,

input [3:0] a, b,

output reg [3:0] c

);

always@(*)

if(sel)

begin

c = a;

end

endmodule

该程序在sel为1时执行c=a; 否则该语句不被执行，而c将维持原值不变。

注： if(sel)等效为if(sel == 1’b1)，实际判断条件为等式表达式。

2. 双重选择结构if …else…

如果有双重选择，则需要使用if…else…结构。

例3：

module selx
(
input            sel,
input      [3:0] a, b,
output reg [3:0] c
);
always@(*)
if(sel)
c = a;
else
c = b;
endmodule

module selx

(

input sel,

input [3:0] a, b,

output reg [3:0] c

);

always@(*)

if(sel)

c = a;

else

c = b;

endmodule

例3中的行为解释如下：如果sel为1，则a赋值给c，否则b赋值给c。

注意在仿真时sel的值为X时，将会按照false进行处理，这一点在Modelsim仿真时可以得到验证，因此if语句将会阻止 ‘X’的传递。下面加上激励程序，观察仿真结果。

例3的仿真程序如下：

module  top_sim
(
);
reg        sel;
reg [3:0]  a,b;
wire [3:0] c;
initial
begin
sel = 0;
a = 1;
b = 2;
#10
sel = 1;
#10
sel = 1'bX;
end
selx selx_dut
(
.sel (sel),
.a   (a),
.b   (b),
.c   (c)
);
endmodule

module top_sim

(

);

reg sel;

reg [3:0] a,b;

wire [3:0] c;

initial

begin

sel = 0;

a = 1;

b = 2;

#10

sel = 1;

#10

sel = 1'bX;

end

selx selx_dut

(

.sel (sel),

.a (a),

.b (b),

.c (c)

);

endmodule

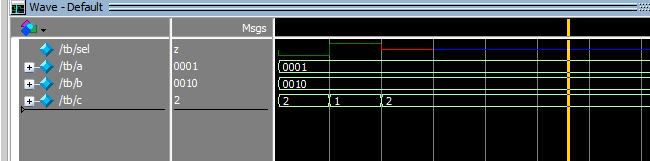

图1

从图1中可以看出在判断语句中，如果判断语句的结果为’x’或’Z’,也是判断为假的（false)。

当判断表达式为向量时的情况，参照例4。
例4：

module selx
(
input      [1:0] sel,
input      [3:0] a, b,
output reg [3:0] c
);
always@(*)
if(sel)
c = a;
else
c = b;
endmodule

module selx

(

input [1:0] sel,

input [3:0] a, b,

output reg [3:0] c

);

always@(*)

if(sel)

c = a;

else

c = b;

endmodule

例4的仿真程序如下：

module
(
);
reg [1:0] sel;
reg [3:0] a,b;
wire [3:0] c;
initial
begin
sel = 0;
a = 1;
b = 2;
#10
sel = 2'b01;
#10
sel = 2'b10;
#10
sel = 2'b11;
#10
sel = 2'b0x;
#10
sel = 2'b1x;
#10
sel = 2'bx0;
#10
sel = 2'bx1;
#10
sel = 2'bxx;
end
selx selx_dut
(
.sel (sel),
.a   (a),
.b   (b),
.c   (c)
);
endmodule

module

(

);

reg [1:0] sel;

reg [3:0] a,b;

wire [3:0] c;

initial

begin

sel = 0;

a = 1;

b = 2;

#10

sel = 2'b01;

#10

sel = 2'b10;

#10

sel = 2'b11;

#10

sel = 2'b0x;

#10

sel = 2'b1x;

#10

sel = 2'bx0;

#10

sel = 2'bx1;

#10

sel = 2'bxx;

end

selx selx_dut

(

.sel (sel),

.a (a),

.b (b),

.c (c)

);

endmodule

仿真结果如下：

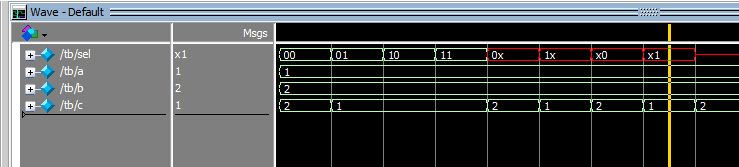

图2

由图2可见，如果表达式的结果为向量，首先将sel按位或运算，即等效为if(|sel)，如果sel中含有’X’或’Z’，先按位或处理 ‘x’或’z’，再判断。

或者也可以这样理解，即向量中各个位的组合有全0值即为假，否则为真。

如”0x”组合为00，01两种，有“00” 组合，因此为假。

同样“x0″的两种组合为”00″,”10″也包含”00″ 组合，因此也为假。

而”1x”的组合为”10″,”11″,因此结果判断为真。请自行分析”x1″,”xx”的情况。

3.多重分支结构If…else if…else if …else…

如果分支多于两个则可以选择多重分支结构。多重分支结构用于判断条件比较多的情况，如果不能罗列所有条件，else将执行所有没有列出的条件。

例5：

module selx
(
input      [1:0] sel,
input      [3:0] a, b, m, n,
output reg [3:0] c
)；
always@(*)
if(sel == 0)
c = a;
else if(sel == 1)
c = b;
else if(sel == 2)
c = m;
else
c = n;
endmodule

module selx

(

input [1:0] sel,

input [3:0] a, b, m, n,

output reg [3:0] c

)；

always@(*)

if(sel == 0)

c = a;

else if(sel == 1)

c = b;

else if(sel == 2)

c = m;

else

c = n;

endmodule

例5的仿真程序如下：

module tb
(
);
reg [1:0] sel;
reg [3:0] a,b;
wire [3:0] c;
initial
begin
sel = 0;
a = 1;
b = 2;
m = 3;
n = 4;
#10
sel = 2'b01;
#10
sel = 2'b10;
#10
sel = 2'b11;
#10
sel = 2'b0x;
#10
sel = 2'b1x;
#10
sel = 2'bx0;
#10
sel = 2'bx1;
#10
sel = 2'bxx;
end
selx selx_dut
(
.sel (sel),
.a   (a),
.b   (b),
.m   (m),
.n   (n),
.c   (c)
);
endmodule

module tb

(

);

reg [1:0] sel;

reg [3:0] a,b;

wire [3:0] c;

initial

begin

sel = 0;

a = 1;

b = 2;

m = 3;

n = 4;

#10

sel = 2'b01;

#10

sel = 2'b10;

#10

sel = 2'b11;

#10

sel = 2'b0x;

#10

sel = 2'b1x;

#10

sel = 2'bx0;

#10

sel = 2'bx1;

#10

sel = 2'bxx;

end

selx selx_dut

(

.sel (sel),

.a (a),

.b (b),

.m (m),

.n (n),

.c (c)

);

endmodule

例5中，如果sel != 0，1，2三个值，其它的条件都会执行c = n; 如if(sel == 2’bxx)等。

程序中else是可选的，此时如果不满足if…else if…条件时，不执行任何代码，变量的值也保持不变。

如果将例5改成例6，则在if(sel == 2’bxx)成立时，变量c的值将保持不变。

例6：

module selx
(
input      [1:0] sel,
input      [3:0] a, b, m, n,
output reg [3:0] c
)；
always@(*)
if(sel == 0)      c = a;
else if(sel == 1) c = b;
else if(sel == 2) c = m;
endmodule

module selx

(

input [1:0] sel,

input [3:0] a, b, m, n,

output reg [3:0] c

)；

always@(*)

if(sel == 0) c = a;

else if(sel == 1) c = b;

else if(sel == 2) c = m;

endmodule

if语句是有优先顺序的，也就说在if…else if …的结构中if…的优先级（level of precedence ) 高于else if…，而else if…的优先级又高于之后的else if….或else…。因此if语句更适合描述含有优先级的电路。

例7：利用有优先级功能的if语句描述74LS148 8/3优先编码器

module M74ls148
(
    input        nst,
input  [7:0] nin,
    output [2:0] y,
    output       yex,
    output       ys
);
always@(*)
begin
    if(nst)
    begin
        y = 3'b111;
        yex = 1'b1;
        ys = 1'b1;
    end
    else
    begin
        if( !nin[7] )     y = 3'b000;
        else if (!nin[6]) y = 3'b001;
        else if (!nin[5]) y = 3'b010;
        else if (!nin[4]) y = 3'b011;
        else if (!nin[3]) y = 3'b100;
        else if (!nin[2]) y = 3'b101;
        else if (!nin[1]) y = 3'b110;
        else if (!nin[0]) y = 3'b111;
        else              y = 3'b111;
       if(~nin)
       begin
           yex = 1'b0;
           ys = 1'b1;
       end
       else
       begin
           yex = 1'b1;
           ys = 1'b0;
       end
    end
end
endmodule



1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48

 module M74ls148
(

    input        nst,
    input  [7:0] nin,

    output [2:0] y,
    output       yex,
    output       ys
);


always@(*)
begin
    if(nst)
    begin
        y = 3'b111;
        yex = 1'b1;
        ys = 1'b1;
    end
    else
    begin
        if( !nin[7] )     y = 3'b000;
        else if (!nin[6]) y = 3'b001;
        else if (!nin[5]) y = 3'b010;
        else if (!nin[4]) y = 3'b011;
        else if (!nin[3]) y = 3'b100;
        else if (!nin[2]) y = 3'b101;
        else if (!nin[1]) y = 3'b110;
        else if (!nin[0]) y = 3'b111;
        else              y = 3'b111;


       if(~nin)
       begin
           yex = 1'b0;
           ys = 1'b1;
       end
       else
       begin
           yex = 1'b1;
           ys = 1'b0;
       end
    end
end


endmodule
