Verilog 移位操作符

Verilog 提供了移位运算符方便移位操作，移位操作符有四种分别是逻辑左移<<，逻辑右移>> ，算术左移<<<，算术右移>>>。移位操作符是双目操作数运算符。

1. 逻辑左移<<

将左操作数按照右操作数（RHS） 指定的位数左移，左操作数移出的位数丢弃，右边补零；

例：

wire [7:0] a,b;

assign a = 7;

assign b = a << 3;

由于a的2进制数是8’b0000_0111, 左移三位后的数值是8’b0011_1000; 因此b的值为8’b0011_1000。

在有效位移出之前相当于乘以2³ 。

2. 逻辑右移>>

将左操作数按照右操作数（RHS） 指定的位数右移，左操作数移出的位数丢弃，左边补零；

例：

wire [7:0] a,b;

assign a = 31;

assign b = a >> 3;

由于a的2进制数是8’b0001_1111, 右移三位后的数值是8’b0000_0011; 因此b的值为8’b0000_0011，十进制3。

相当于除以2³ 取整。

例：

设计文件 logic_shift.v



仿真文件tb.v

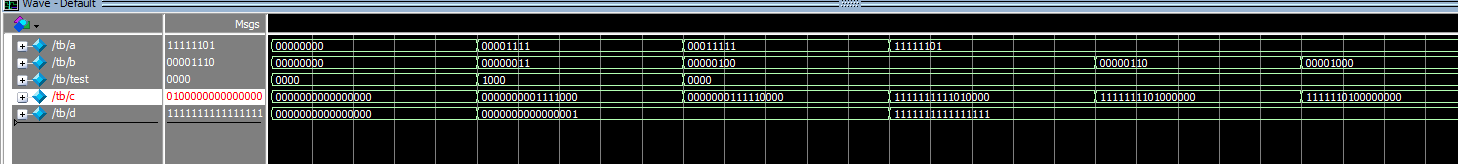

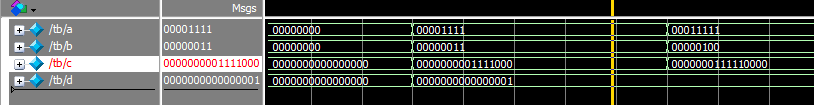

Modelsim 仿真波形

从上图可以看出当a==8’b0001_1111，且左移4位时，主要c的位宽足够宽，左移时并没有将溢出的位数丢弃。可见在左移前，右边的变量会根据赋值语句左边的变量自动调整宽度。

3. 算术左移 <<<

算术左移将被移位的操作数左移指定的位数，左边移出的位数丢弃（注意赋值语句位宽调整），右边补零。除了被移位的操作数按有符号数，其它与<<几乎没有差别。

4. 算术右移 >>>

算术右移将被移位的操作数右移指定的位数，右边移出的位数丢弃（注意赋值语句位宽调整），左边补符号位。一般有符号数的最高位（2进制）为符号位，因此右移时，符号位在左边不断复制并右移。

例：

wire signed [7:0] a;

wire signed [7:0] c;

assign c = a >>> 3;

则c 的值实际为 {a[7],a[7],a[7],a[7:3]};

要实现算术右移的结果，被移位的操作数必须定义为有符号数，如：

wire signed [7:0] a; 否则其结果与>>一致。

例：

设计文件 arith_shift.v：



仿真文件 tb.v

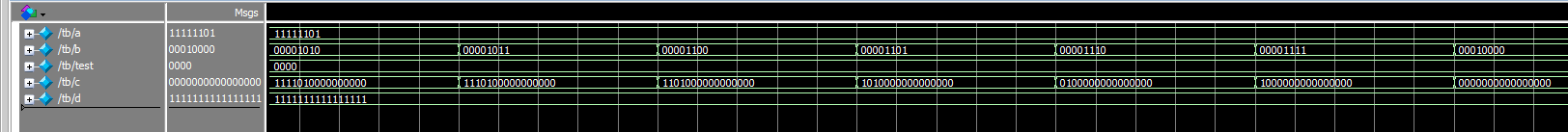

Modelsim 仿真波形

从上图可以看出，除了复制符号位扩展，算术左移与逻辑左移几乎没有区别，右移自动填充符号位。
