3/8译码器及Verilog不同实现方法

译码器正好与编码器的行为相反,译码是将编码还原到本码的过程,即每组代码有一个相应输出端为有效(高/低)电平,其余输出端为无效(低/高)电平。

  1. 按照功能可将译码器分为:
  2. 变量译码器:如 2/4译码器,3/8译码器,4/16译码器等。
  3. 码制变换器:BCD/16,格雷码/16,
  4. 显示译码 :数码管,ASCII等

例1:设计3/8变量译码器 ,要求3位输入,8位输出,输出的8种组合中只有一位为1,其它为零,8种组合与3位变量的最小项一一对应,如表1:

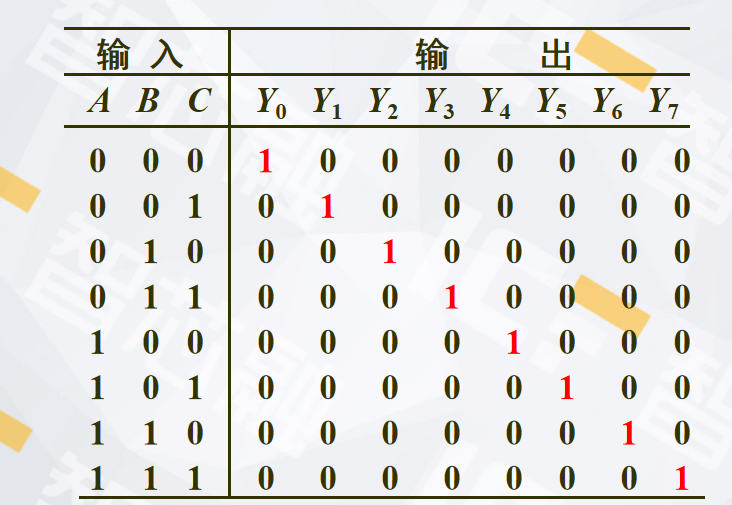

表一:

从表一种可以看出,3/8译码器非常简单,根据真值表可以直接写出逻辑表达式,这里直接给出Verilog的代码描述。

第一种方法:与或非并发赋值

在并发语句中直接将组合逻辑赋给对应的输出变量




第二种方法,在always过程中采用if语句译码




仿真激励程序testbench

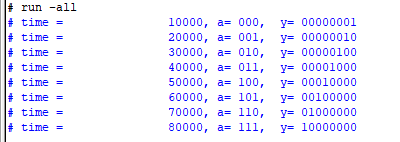

$display函数显示的结果

Modelsim的仿真结果:

图1

第三种方法采用always 过程中case语句实现




在case 语句的最后使用default语句对其它情况做了8’bxxxx_xxxx的赋值,这种情况对于仿真观察非常有用,其实在真实的运行也是存在的,比如在开关输入,按键输入等都有抖动情况,对于输入从低电平到高电平过度期间存在X值的情况。修改仿真程序观察X或Z输入的情况。

仿真程序如下:

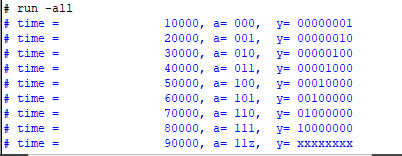

$display 函数的显示结果:

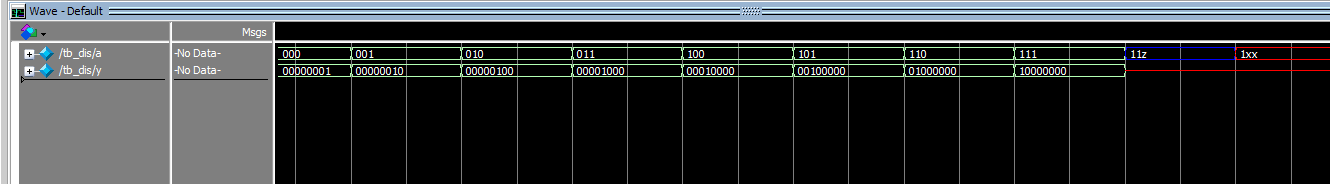

Modelsim 波形显示结果如图2:

图2

第四种方法,不考虑输入有z,x 的情况




总结:在组合电路的设计中,可以有多种方法实现,描述方式也各不相同,最终都可以达到同一个目的。其它方法还有很多,如function,task, for… loop,repeat等语法结构都可以实现。同时也要提醒一点,在顺序语句中使用了reg类型的变量,不一定就会综合成时序电路,如本文的描述最终综合结果都是组合电路。

练习题:

  1. 利用repeat语句实现3/8 译码器。
  2. 理由function实现3/8译码器
  3. 利用task实现3/8译码器
  4. 举例说明reg在什么条件下会综合成触发器?



对应视频:
