Verilog case语句

在Verilog 语法中case语句是最常用的语句之一，与if语句类似也是分支选择语句，只能用在顺序过程语句中。一般在非优先级的分支选择中，case语句往往结构清晰，得到广泛应用，特别是在状态机描述中，几乎是都选择case语句进行描述。

case语句的语法结构：

在case语句中，先判断表达式的值，把各种用到的值列出来,如表达式0到表达式n，最后把所有未列出来的值归为default的分支进行处理。

在每个case分支后面由begin…end 括起来的可执行语句，且是顺序执行的；如果只有一条语句，begin与end也可以省略不写，如例1：

例1：



测试激励程序如下：



仿真波形如下：

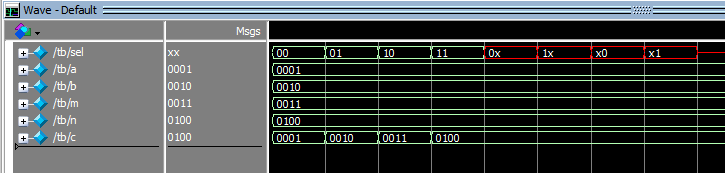

图1

从图1的仿真结果可以看出，除了sel的值为2’b00, 2’b01, 2’b10外，其它全部是default引导的赋值语句。

case语句除了正常的数字选择分支语句外，还支持casex，casez的形式，这样将值为X,Z的信号也纳入选择分支。

在casez，casez的使用中还支持通配符选项”？”, “?” 代表 0，1，X ，Z

例2：



形成的电路如图2所示：

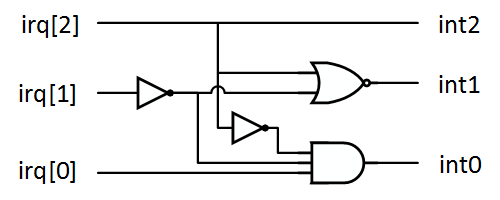

图2

可见case语句虽然书写严格，也不缺乏灵活性，特别利用casez或casex利用通配符进行化简，极为方便，这就像数字电路中，充分利用无关项进行化简类似。

而且casez, casex, 通配符？等都是可综合的语句，合理使用可以简化程序设计。

case语句各个分支之间是没有优先级，即使某个值匹配case的表达式，其它的值也照样评估。



case语句与if语句的异同：

• 相同点：
  • 都能描述分支选择语句
  • 都只能在顺序过程中使用
  • 都是可综合的语句结构
  • 在RTL描述中使用最广泛的语句结构
• 不同点
  • if语句有优先级；而case语句没有优先级，即使某个值已与表达式匹配了，还要继续评估后面的值。
  • if语句对表达式的值判断是严格的；而case是灵活的，不仅支持严格判断的case语句，还支持casex，casez带有通配符的结构。
  • 在分支较少的描述中if语句更简单，在分支较多的描述中，case语句更清晰。
  • 在if … else if …. else if …. else …  等多重分支情况下， 如果逻辑上并不需要优先级， 可以使用case 语句代替， 使用case 语句的好处是：减少了逻辑的级联结构， 提高时序效果
