上节介绍了wire，reg数据类型及其用法，并对变量定义中的向量的定义及使用做了说明。本节主要介绍其它几种类型。常用的有如下几种：整数integer,实数 real, 时间time，字符串等,他们本质上也是寄存器类型。
1.整型integer
整形变量用关键字integer 声明，在声明时不用指定位宽，位宽的大小和编译器有关，一般默认为32位。和reg关键字不同，如没有特别指定,reg型变量是无符号数，而integer声明的变量是有符号数的。integer类型的数据一般作为循环变量用在循环语句中。
例：
|
1 2 3 4 5 6 7 8 |
reg [31:0] a; reg [31:0] b; integer i; always@(*) for (i = 1; i <= 4; i = i + 1) b[(i*8-1)-:8] = a[(i*8-1)-:8]; |
上例中，变量i只起到循环辅助作用，真正综合后该变量不存在，实际综合后与下面的代码等效。
|
1 2 3 4 5 6 7 |
reg [31:0] a; reg [31:0] b; integer i; always@(*) b[31：0] = a[31：0]; |
2. 实数（real）类型：
实数用关键字 real 来声明，可用十进制或科学计数法来表示。实数声明不能带有范围，默认值为 0。如果将一个实数赋值给一个整数，则只有实数的整数部分会赋值给整数（采用四舍五入）。例如：
|
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 |
real ra ; integer ib ; reg [7:0] temp; initial begin ib = 0; ra = 4e5 ; #10 ra = 8.7; //ra可以真实得到8.7 ib = ra ; //ib=9 #10 ib = 8.49； //ib=8 end always@（*） temp = ib ; //temp 值变化0----9---8 |
实数类型是不可以综合的类型，一般在高层建模时用做算法仿真。真正在RTL现实时应使用浮点RTL逻辑实现。
- 整数，实数仿真文件：
|
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 |
`timescale 1ns/1ps module tb_sim(); reg [31:0] a = 0; reg [31:0] b = 0; integer i; always@(*) for (i = 1; i <= 4; i = i + 1) b[(i*8-1)-:8] = a[(i*8-1)-:8]; initial begin a = 0; b = 0; #10 a = 32'habcd_ef98; #10; end //========================================================== real ra; integer ib; reg [7:0] temp; initial begin ib = 0; ra = 4e5; #10 ra = 8.7; //ra可以真实得到8.7 ib = ra; //ib=9 #10 ib = 8.49; //ib=8 #10 ra = 8.49; //ra = 8.49 #10 ib = ra; //ib=8 #200; $stop(); end always@(*) temp = ib; //temp 值变化0----9---8 endmodule |

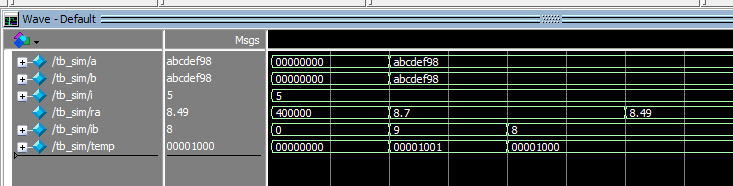

- modelsim下的仿真波形如图1，
图1
3. 时间（time）
Verilog 使用特殊的时间寄存器 time 型变量，对仿真时间进行保存。其宽度一般为 64 bit，通过调用系统函数 $time 获取当前仿真时间。例如：
|
1 2 3 4 5 6 7 |
time current_time ; initial begin #100 ; current_time = $time ; //current_time 的大小为 100 end |
|
1 |
time类型也是不可综合的，但在仿真时可以提供非常方便的时间统计信息。
4. 存储器类型
存储器变量不是一个新的的变量类型，是reg类型的数组。可用来描述 RAM ，ROM ，FIFO等存储器的行为。
例如：
|
1 2 3 4 5 6 7 8 |
reg membit [0:15] ; // 16个1bit存储器，位宽1bit reg [7:0] mem [0:1023]; // 1Kbyte存储器，位宽8bit mem[0] = 8'b0 ; // 令第0个8bit的存储单元值为0 |
|
1 |
存储器赋初值可以用for循环语句实现。目前在
Intel，Xilinx的FPGA中都有block memory, 只要设置得当在综合时会自动引用block memory。
细节内容见 Verilog ROM 的建模与使用及Verilog RAM 的建模与使用。
5. 字符串
字符串保存在 reg 类型的变量中，每个字符占用一个字节（8bit）。因此寄存器变量的宽度应该足够大，以保证不会溢出。
字符串不能多行书写，即字符串中不能包含回车符。如果寄存器变量的宽度大于字符串的大小，则使用 0 来填充左边的空余位；如果寄存器变量的宽度小于字符串大小，则会截去字符串左边多余的数据。例如，为存储字符串 “www.icfedu.cn”, 需要 14*8byte 的存储单元：
- 实例
|
1 2 3 4 5 6 |
reg [0: 14*8-1] str ; initial begin str = “www.ed.2743.com”; end |
