Quartus II仿真文件使用的理解及问题解决

作者：赵云集, 庄乾起

一、什么是仿真文件

仿真文件（testbench）是模拟实际环境的输入激励和输出校验的一种“虚拟平台”；是一种验证手段，就是用testbench可以对实际信号的输入输出进行一些模拟，再通过观察波形图或规格化输入、输出的方式来检验输入与响应是否符合我们的设计要求。仿真文件可以由Verilog HDL 书写，也可以由VHDL或 System Verilog HDL编写。目前多数的编译及仿真工具都支持混合语言编程方式，即用Verilog HDL编写的testbench文件可以用来仿真Verilog设计，也可以用来仿真VHDL语言及System Verilog的设计文件，反之亦然。下面就以Verilog HDL为例编写的testbench文件tb.v为例进行介绍。

二、如何使用仿真文件

1、仿真文件的特殊性

仿真文件与正常的设计文件有很大区别，具体表现在如下几个方面：

Testbench 文件中没有输入、输出等接口，该部分内容是空的，因为只是用来测试底层实体模块，对输入、输出没有需求。如：

module tb
( );

module tb

( );

实际上新版本的仿真工具对testbench的module要求更低，甚至直接写成“module tb；”也可以，不需要在module之后加“（）”。

而实体（entity）文件中module接口部分是不能空的，其实实体module中可以没有输入，但不能没有输出或双向接口，如：

module max
(
input  [7:0] a,
input  [7:0] b,
output [7:0] c
);
assign c = (a &gt; b) ? a : b;
endmodule

module max

(

input [7:0] a,

input [7:0] b,

output [7:0] c

);

assign c = (a > b) ? a : b;

endmodule

仿真程序如下：

`timescale 1ns / 1ps
module tb;
// act as Inputs
reg [3:0] a;
reg [3:0] b;
// observe Outputs from instantiations
wire [7:0] c;
reg clk;
initial
begin
clk = 0;
a = 0;
b = 0;
end
always #5 clk = ~clk;
always @(posedge clk)
begin
if(a == 9) begin
a = 0;
if(b == 9)begin
b = 0;
$stop;
end
else
b = b + 1;
end
else
a = a + 1;
end
initial begin
$monitor("t=%3d a=%d, b=%d, c=2'b%2b \n", $time, a, b, c );
end
// Instantiate the Unit Under Test (UUT)
max    max_inst
(
.a(a),
.b(b),
.c(c)
);
endmodule

`timescale 1ns / 1ps

module tb;

// act as Inputs

reg [3:0] a;

reg [3:0] b;

// observe Outputs from instantiations

wire [7:0] c;

reg clk;

initial

begin

clk = 0;

a = 0;

b = 0;

end

always #5 clk = ~clk;

always @(posedge clk)

begin

if(a == 9) begin

a = 0;

if(b == 9)begin

b = 0;

$stop;

end

else

b = b + 1;

end

else

a = a + 1;

end

initial begin

$monitor("t=%3d a=%d, b=%d, c=2'b%2b \n", $time, a, b, c );

end

// Instantiate the Unit Under Test (UUT)

max max_inst

(

.a(a),

.b(b),

.c(c)

);

endmodule

Testbench文件由于没有输入、输出接口，因此在仿真系统中是最顶层文件，因此该module 不能再例化被其它module调用。但testbench文件可以使用其它的module的例化。

仿真文件不能参与综合。主要原因也是因为没有输入、输出接口，不能形成实体电路模块。
仿真文件由于不需要参与综合，因此所有Verilog中支持的语法都可以在该文件中使用。如：延迟语句，forever循环等，这些一般在实体 module不被综合的语句都可以使用。
Verilog 仿真语法提供了许多专用函数和任务，如：$display,$monitor,$stop,文件操作等专门用来对FPGA或IC设计代码进行验证的工具集。

2.QuartusII下仿真文件编译

- testbench文件的编译。在Quartus II 下Verilog 文件的编译原则如下：

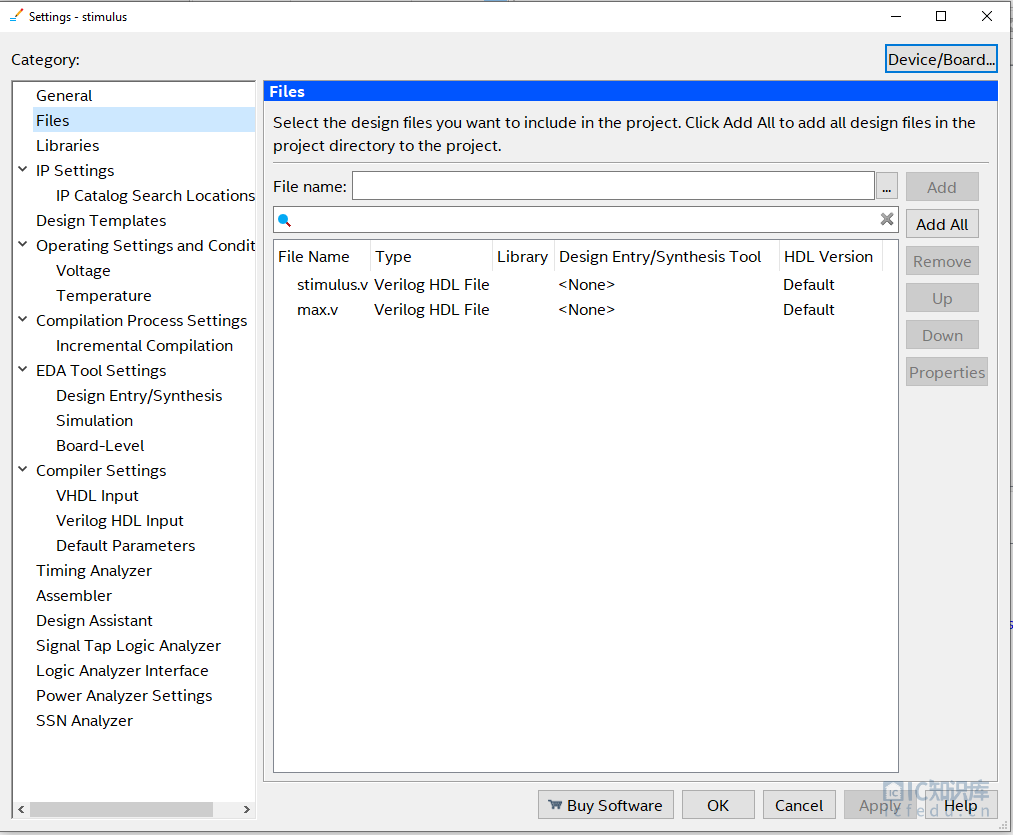

  - 所有使用到的文件应汇集到工程管理下，可以在菜单Assignment–>settings… ，在Setting对话框中选中Files查看，如图1：

图1

如果图1中没有包含所有工程文件，可以在这里添加。

- Quartus II 编译是按照顶层文件开始并按照层次展开，把所有各层次例化的module, function, task等文件进行编译，编译时遵循依赖关系，非常类似于C语言。
- testbench 文件的编译，如果想利用Quartus II检查Testbench文件的语法错误，点击工具栏start Analysis & Elaboration进行分析和评估（因为testbench文件是不可综合的）。如果有语法错误可以根据提示修改和纠正。

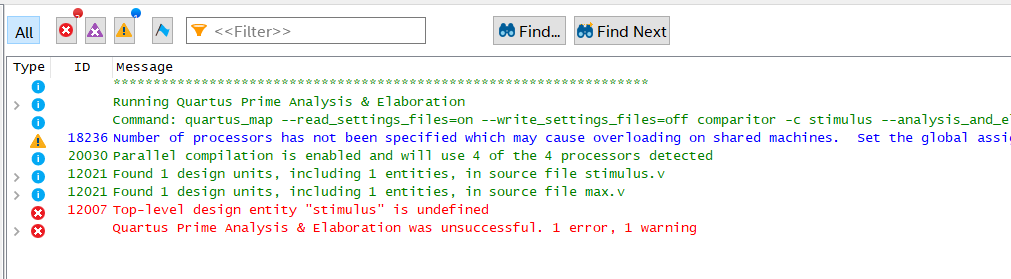

- Testbench文件在Analysis&Elaboration 最后会报出如图2错误，这说明评估到了最后阶段，testbench 及其它实体文件没有语法错误。

图2

图2中报出的错误是比较常见的错误，而且许多Quartus II 的初学者对这个问题一头雾水，不知道如何解决。首先在Quartus II系统中有如下三个名词：顶层文件（top-level file),顶层设计实体（top-level design entity），顶层模块（top-level module).

（1）顶层模块（top-level module): 是可综合的最顶层模块

（2）顶层设计实体（top-level design entity）：实际上工程中选定的最顶层实体，也可以说是最顶层模块，是告诉编译器哪个文件，哪个模块将作为顶层实体文件。

（3）顶层文件（top-level file)：实际上顶层模块存储后的文件。

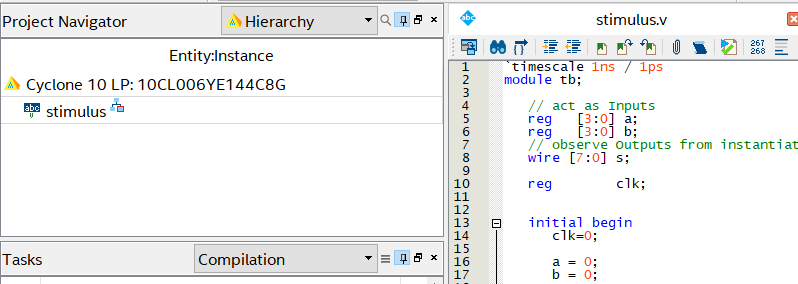

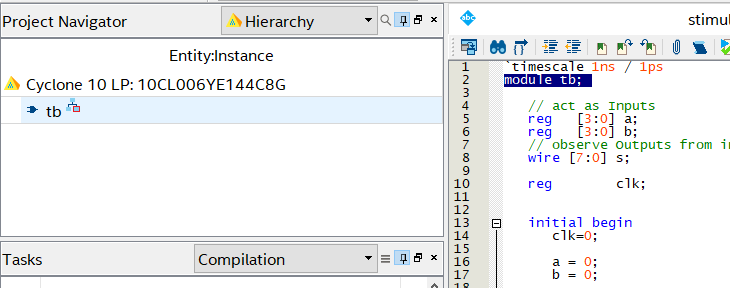

图3

从图3的对比可以看出，顶层设计实体为stimulus, 而顶层模块名(module)为tb, 文件名为stimulus.v, 三者出现了不一致造成的。那么如何解决呢？当然三者要一致。解决办法如下：

（1）将module的名称改为stimulus,即“ module stimulus;”, 存储为stimulus.v 即可解决。

（2）将文件存储为tb.v，保留顶层实体设计名称不变（stimulus),即顶层文件与顶层模块名一致是否能解决呢？可以试一下，

图4

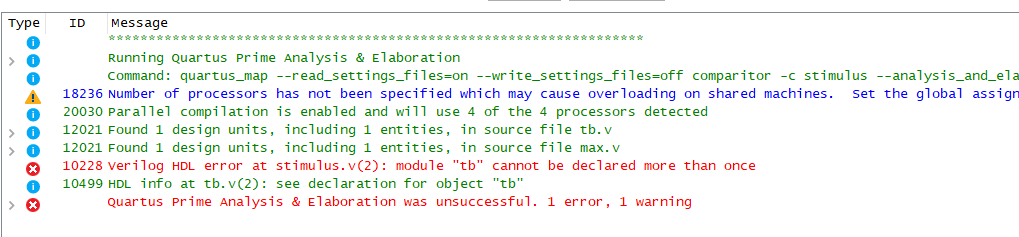

编译结果如图4，出现了令人费解的错误信息，“module “tb” cannot be declared more than once”

（3）在（2）的基础上修改顶层设计实体的名称，将stimulus 改成tb.

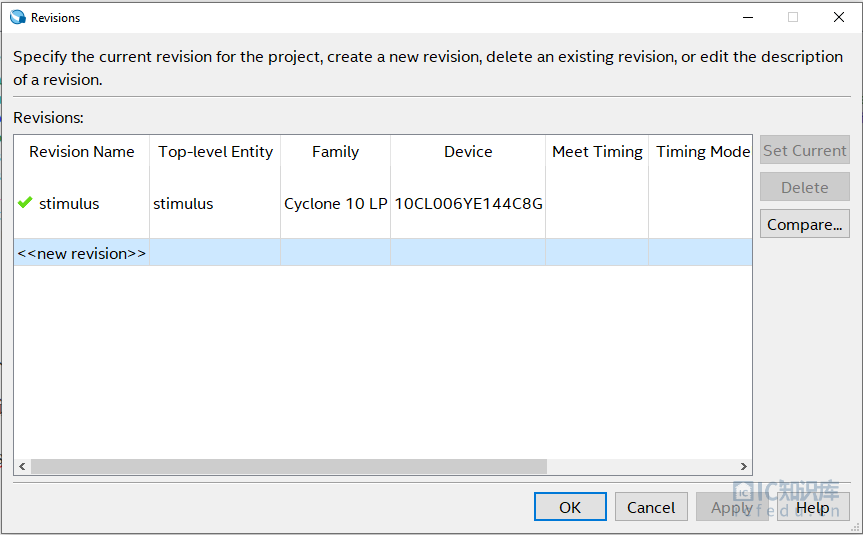

点击主菜单 Project–>Revisions…

图5

在图5中，双击<<new revision>>, 输入tb,此时工程的顶层实体文件修改tb, 点击OK. 并将tb.v设为顶层文件，此时工程浏览器显示如图6

图6

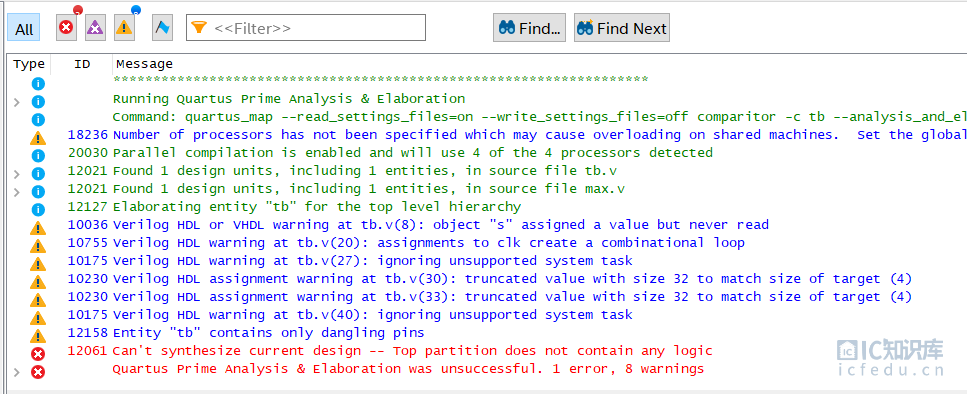

此时编译的结果显示如图7：

图7

图7显示依然有错误，其原因是把仿真文件设为顶层文件了，修改顶层文件设置，将max.v设为顶层文件，再重新编译就可以了。

3.仿真工具链接口

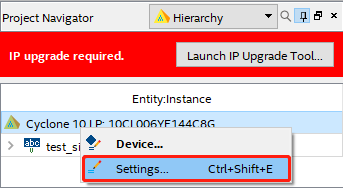

在project navigator中右键点击芯片选择settings，如图8

图8

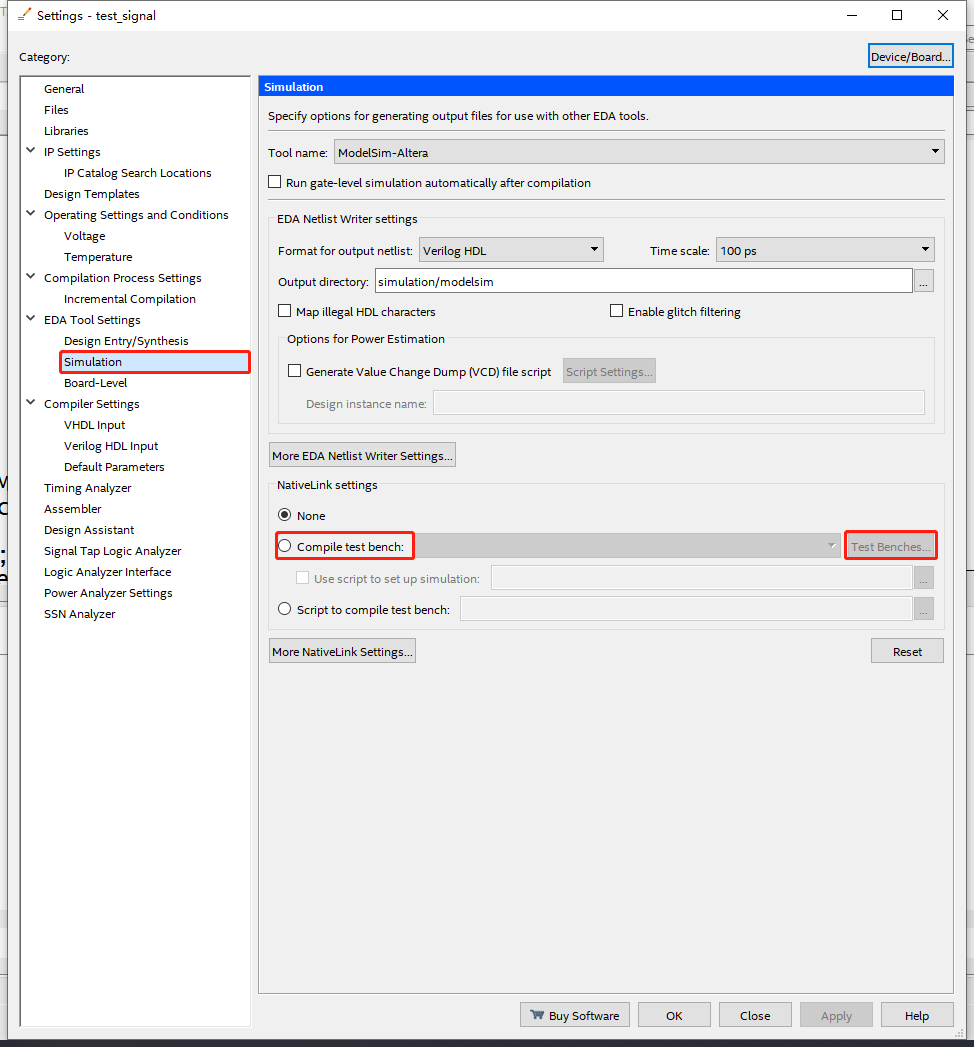

在simulation界面中选择compile test bench->点击test benches按钮，如图9，

图9

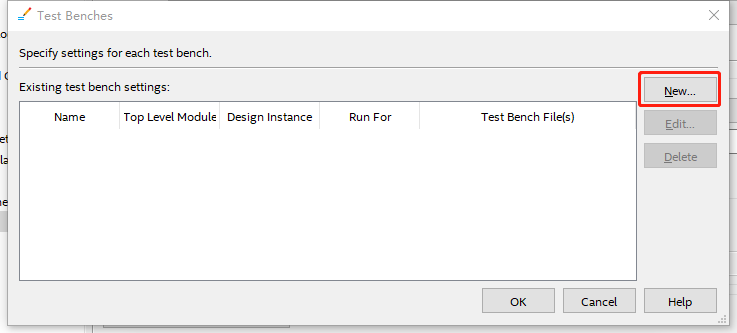

在跳出的对话框中点击new按钮，选择为本工程编写的Testbench文件（tb.v），如图10

图10

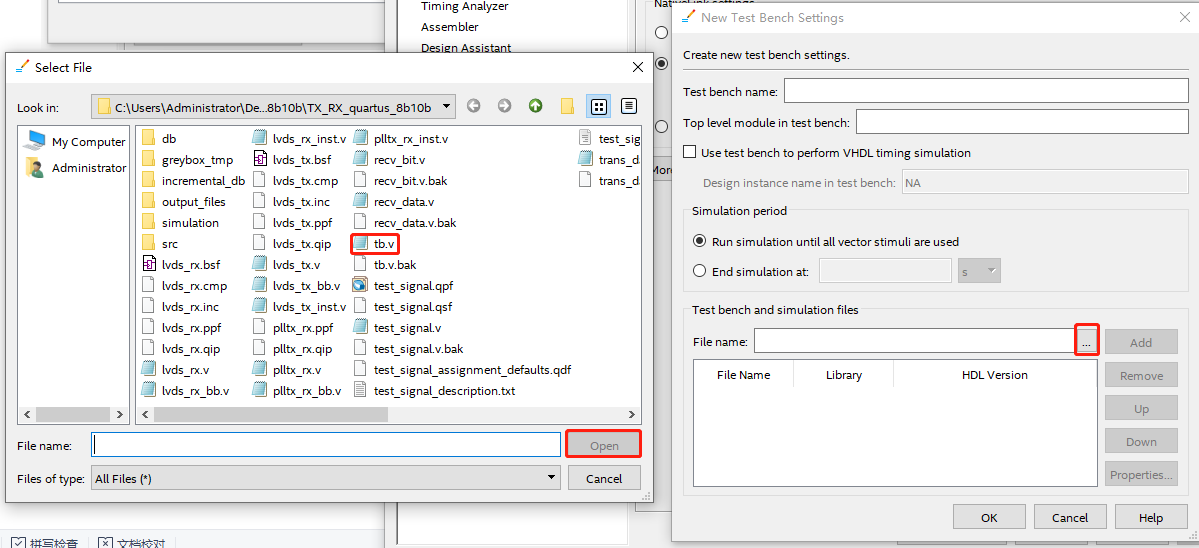

在file name上选中写好的tb文件，点击Open按钮，如图11

图11

图11中右边的设置框有两个选项：Run simulation until all vector stimuli are used 与End simulation at :

当仿真程序提供的激励是有限项是，一般选择Run simulation until all vector stimuli are used，即跑完所有激励就停止。当仿真程序激励无限循环时，可以选择End simulation at ，并在输入框中提供合适的时间值（与`timescale宏相关）。

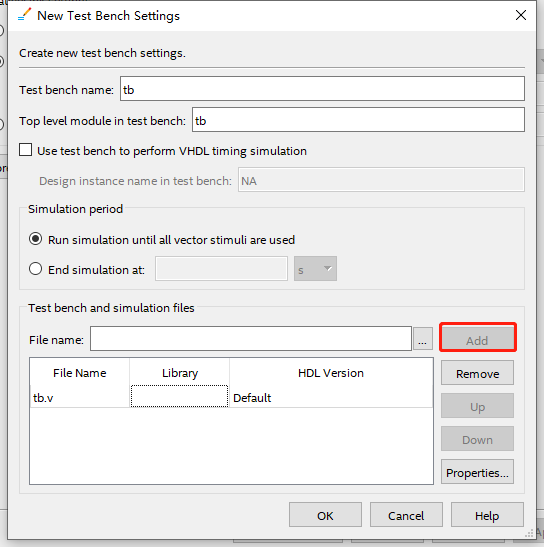

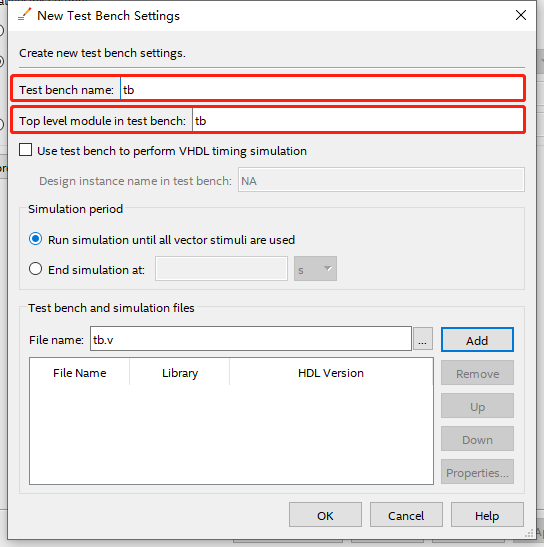

点击ADD添加，并将testbench name, Top level module test bench的名称都和仿真文件的名称一致（如tb),如图12，

图12

全部点击OK按钮
点击分析和评估（start Analysis & Elaboration），如图13，

图13

4.启动Modelsim仿真

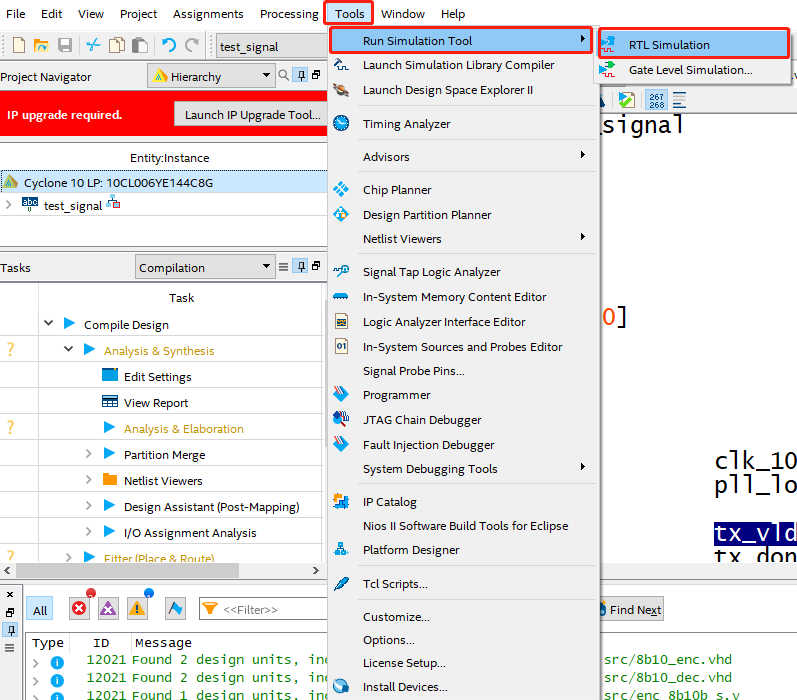

在Tools下的Run Simulation Tool下选择RTL Simulation，如图14

图14

分析信号

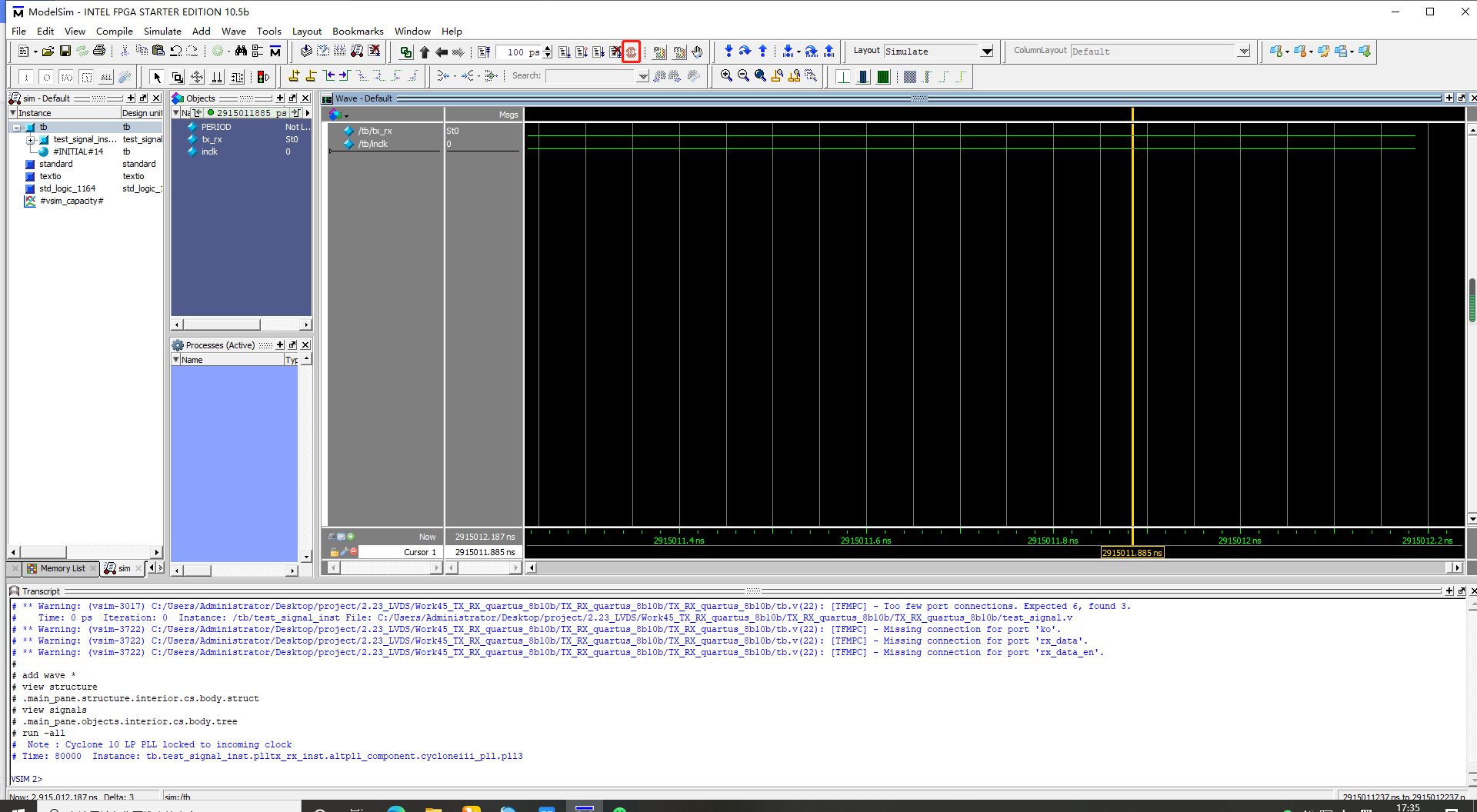

刚打开的波形还在运行，点击STOP停止运行，即出现波形，如图15

图15

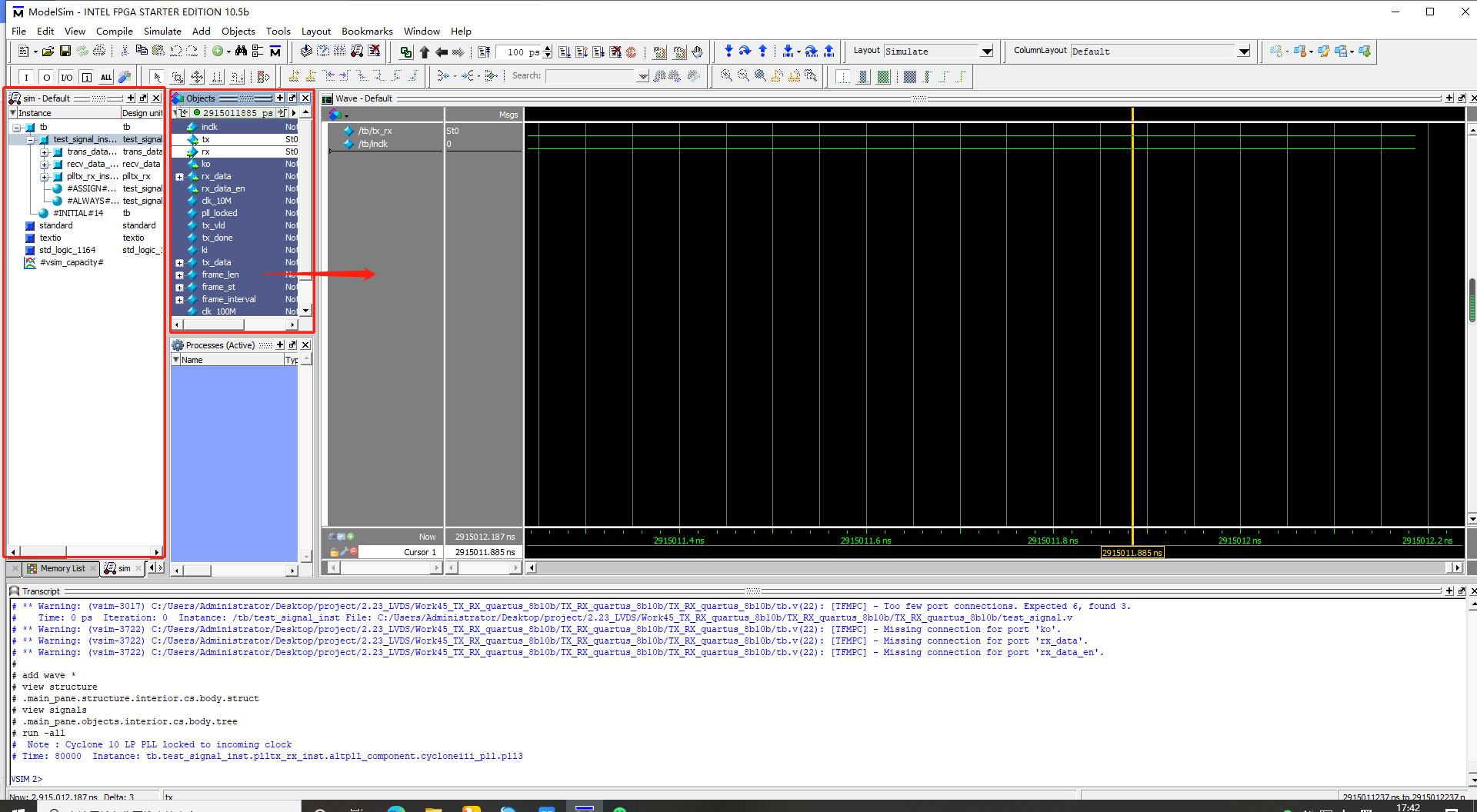

在sim-default中选择文件，在objects中选择想观察的信号拖拽到wave-default中，如图16

图16

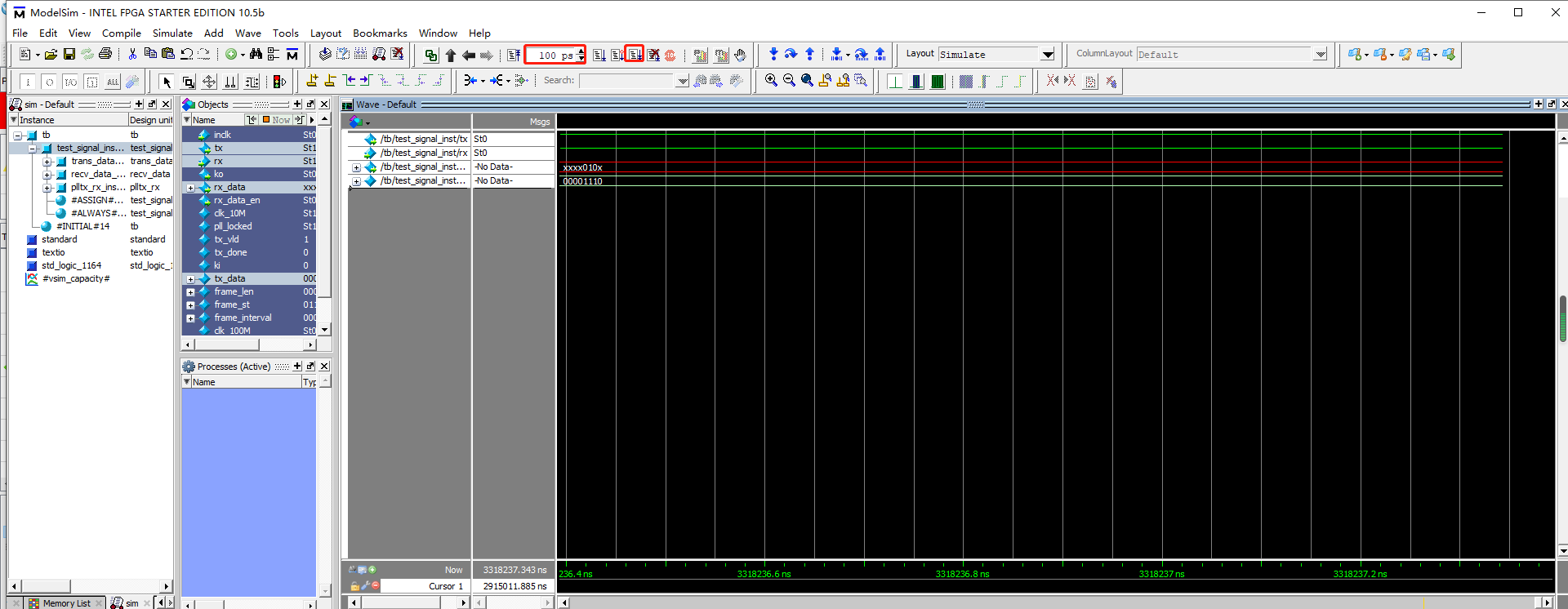

选择运行时间后点击全运行（run all）后点击STOP停止运行观察波形，如图17

图17

三、常见错误及解决办法

1、综合时报错Error (12007): Top-level design entity “tb” is undefined（文件未定义）

主要是把仿真文件设为顶层的原因。由于仿真文件本身没有输入输出信号，所以仿真文件不能被综合，因此仿真文件在Quartus II下不能作为顶层文件参与编译，可以使用临时设为顶层文件进行Analysis & Elaboration，便于语法检查，直到报出该错误，在将顶层文件切换回原来的顶层文件。顶层文件的切换步骤如下：

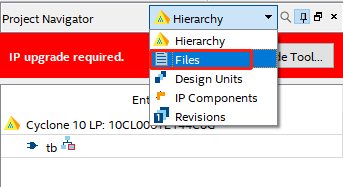

在Project navigator中选择files，如图18

图18

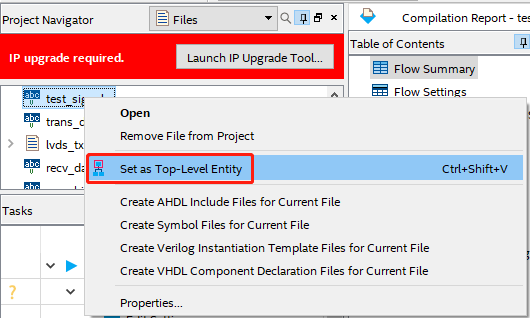

找到设计的顶层文件->选中右键->设为顶层，重新综合，如图19

图19

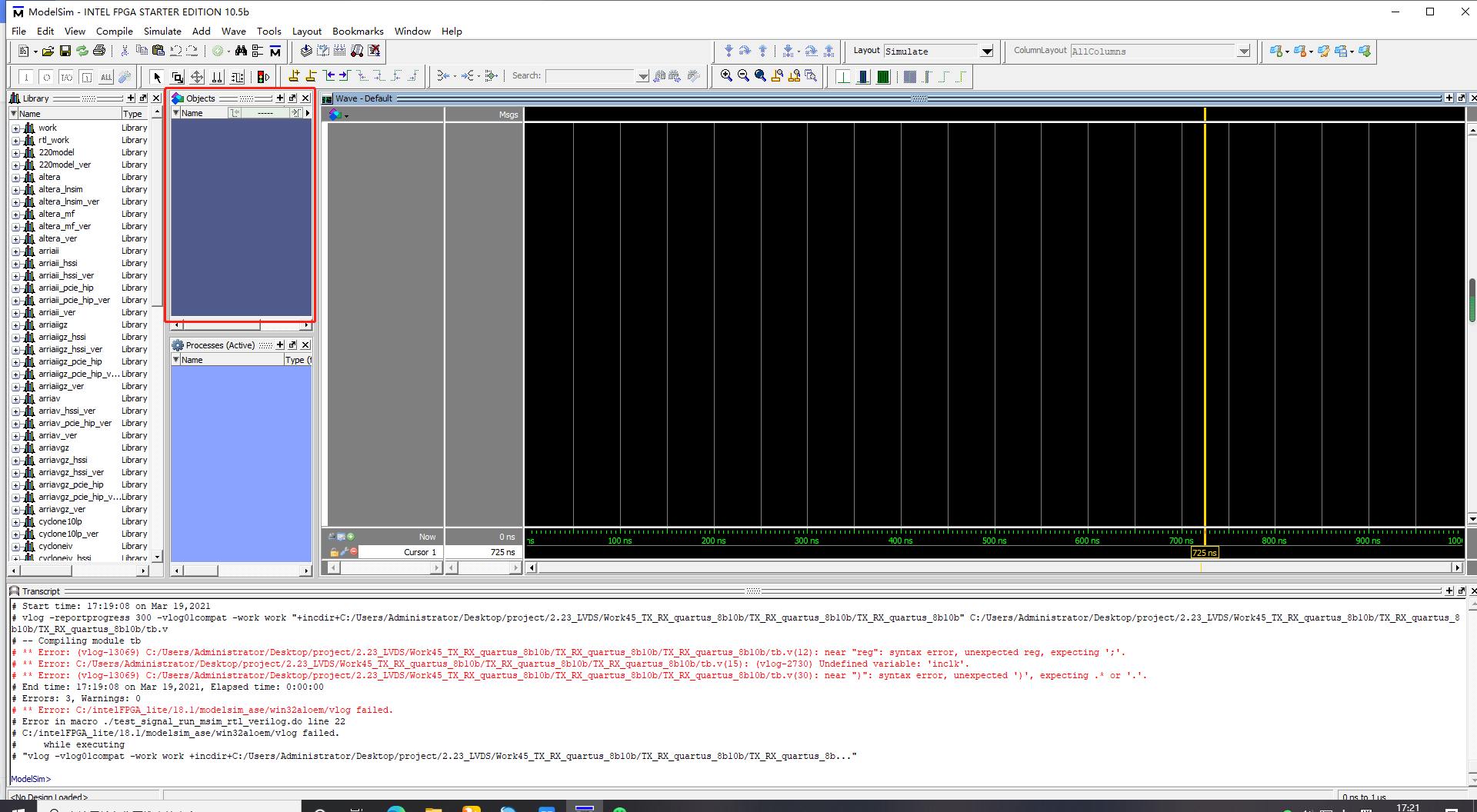

modelsim中的波形界面中信号和波形显示

图20

可能是没有在modelsim中没有正确设置仿真的顶层文件，检查Quartus II Simulation各项，可以根据第二大条第一项添加。

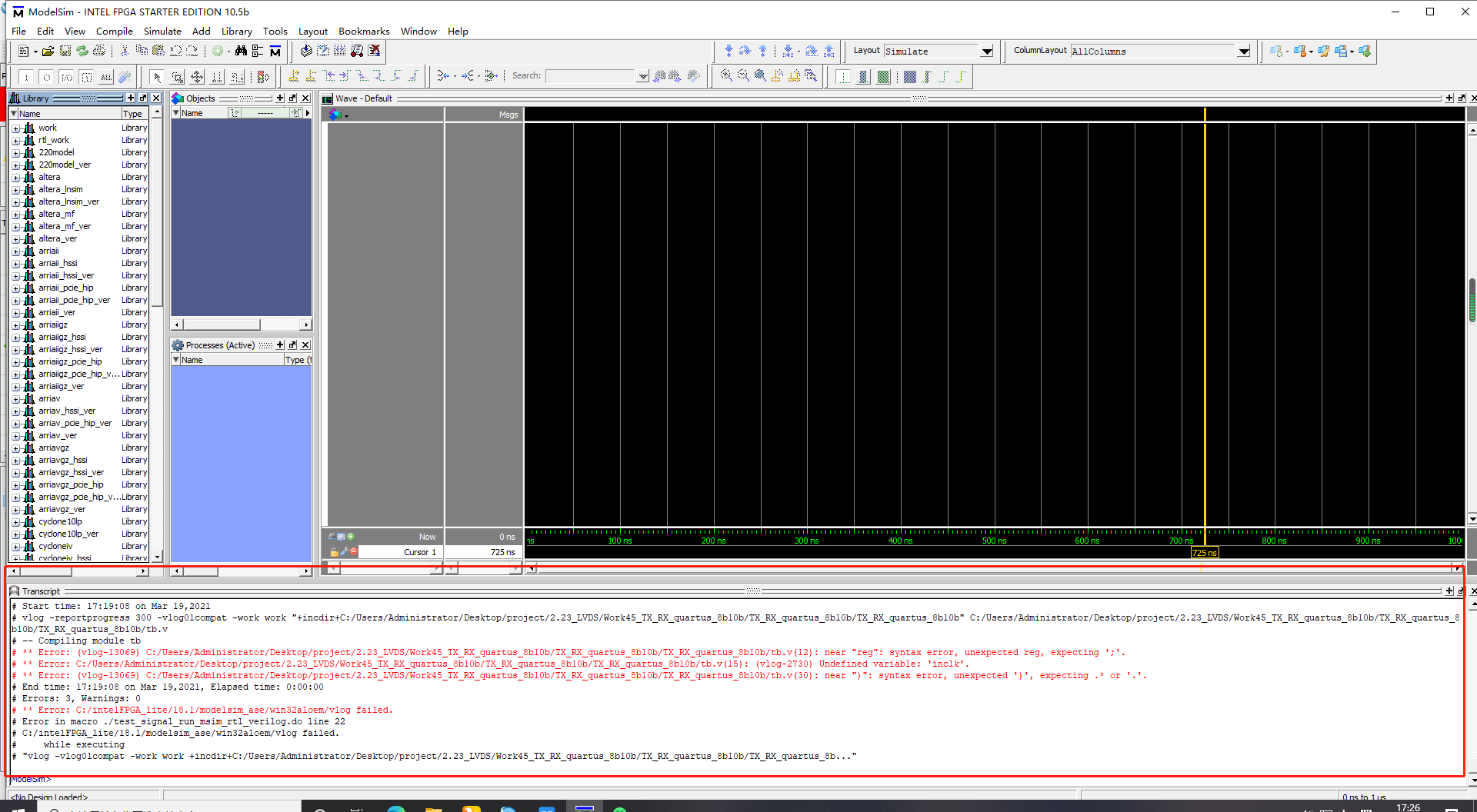

可能是testbench文件存在语法错误，如图21

图21

根据报错去文件相应位置修改就可以了。

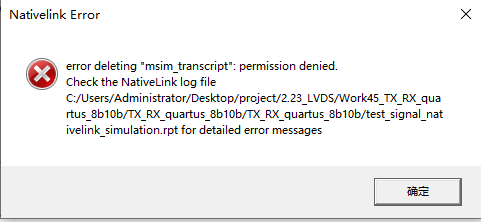

弹出Nativelink error对话框

图22

原因是之前已经开了一个modelsim没有关闭。此时再从Quatus中启动 Run RTL Simulation就会报如图22的错误。

如果在仿真时只需要验证一些Verilog语法或行为算法，不需要实体顶层文件，编译不能通过，如何处理？

可以设计或添加一个简单的顶层文件，并与顶层设计实体名称，模块名称一致，在testbench里不需要例化，就可以使用testbench文件进行仿真了。例：

`timescale 1ns / 1ps
module tb;
// act as Inputs
reg [3:0] a;
reg [3:0] b;
// observe Outputs from instantiations
wire [7:0] c;
reg clk;
initial begin
clk = 0;
a = 0;
b = 0;
end
always #5 clk = ~clk;
always @(posedge clk)
begin
if(a == 9) begin
a = 0;
if(b == 9)begin
b = 0;
$stop;
end
else
b = b + 1;
end
else
a = a + 1;
end
initial begin
$monitor("t=%3d a=%d, b=%d, c=2'b%2b \n", $time, a, b, c );
end
// Instantiate the Unit Under Test (UUT)
//max    max_inst (
// .a(a),
// .b(b),
// .c(c)
// );
endmodule

`timescale 1ns / 1ps

module tb;

// act as Inputs

reg [3:0] a;

reg [3:0] b;

// observe Outputs from instantiations

wire [7:0] c;

reg clk;

initial begin

clk = 0;

a = 0;

b = 0;

end

always #5 clk = ~clk;

always @(posedge clk)

begin

if(a == 9) begin

a = 0;

if(b == 9)begin

b = 0;

$stop;

end

else

b = b + 1;

end

else

a = a + 1;

end

initial begin

$monitor("t=%3d a=%d, b=%d, c=2'b%2b \n", $time, a, b, c );

end

// Instantiate the Unit Under Test (UUT)

//max max_inst (

// .a(a),

// .b(b),

// .c(c)

// );

endmodule

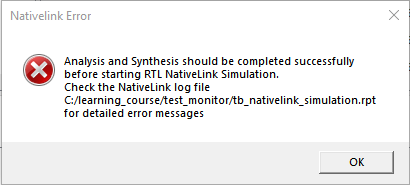

项目中max.v依然存在，但仿真文件中并没有例化，此时编译和仿真都没有问题。这么做的主要原因是，一旦编译出错，在点击仿真时会报错如图23，

图23

图23说明，工程没有编译或编译出错(见图7），不能启动仿真。只要将max.v设为顶层文件。重新编译即可。

本文仅仅是最近学习和调试的总结，欢迎各位同学补充和指正。
