I2C 应用层 Verilog程序组装

在完成iic_cmd 层设计后，就需要上层应用程序发送操作给cmd层。在结构化设计中， 我们需要将iic_cmd,iic_phy,scl_en 等模块封装一起，称为iic_engine 模块，这样iic_engine 模块就可以独立使用了， 应用层有多种多样，但都是可以调用iic_engine 。本文中使用iic_app 模块作为i2c 的应用层。在iic_app 中，只有数据包的发送和接收， 再没有和i2c phy相关的具体操作了，完全是数据的传输。在结构化设计中，结构框图如下：

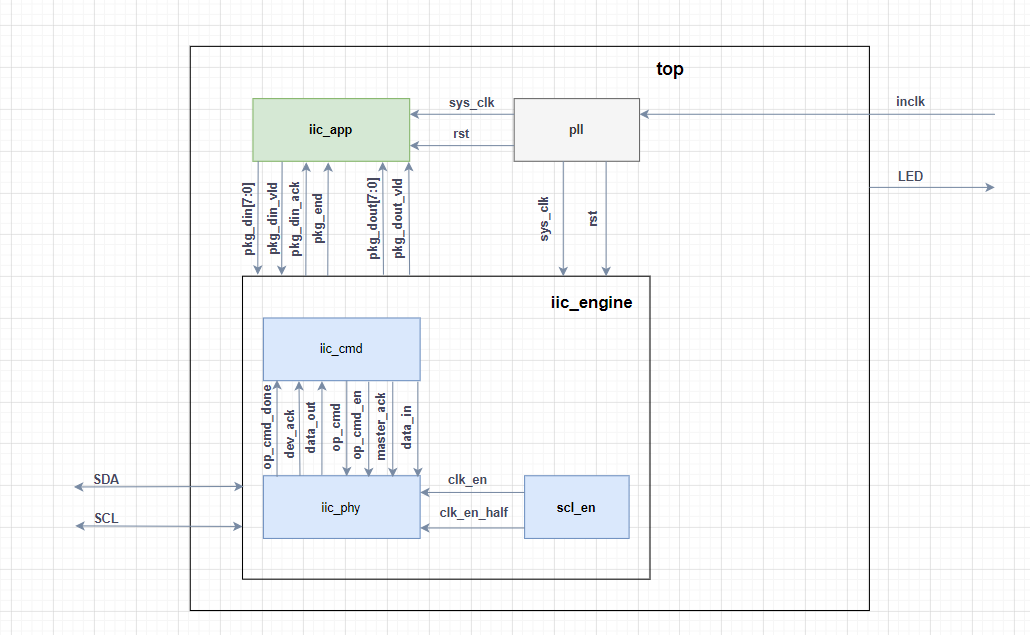

图1

从图1中可以看出， iic_app层与数据相关，只是安装接口协议写入或者读取相应的数据到iic_engine，不负责i2c 的具体操作。 iic_engine 负责i2c 的具体操作，但是命令是由上层（iic_app)来提供的。

1 iic_app 层代码：

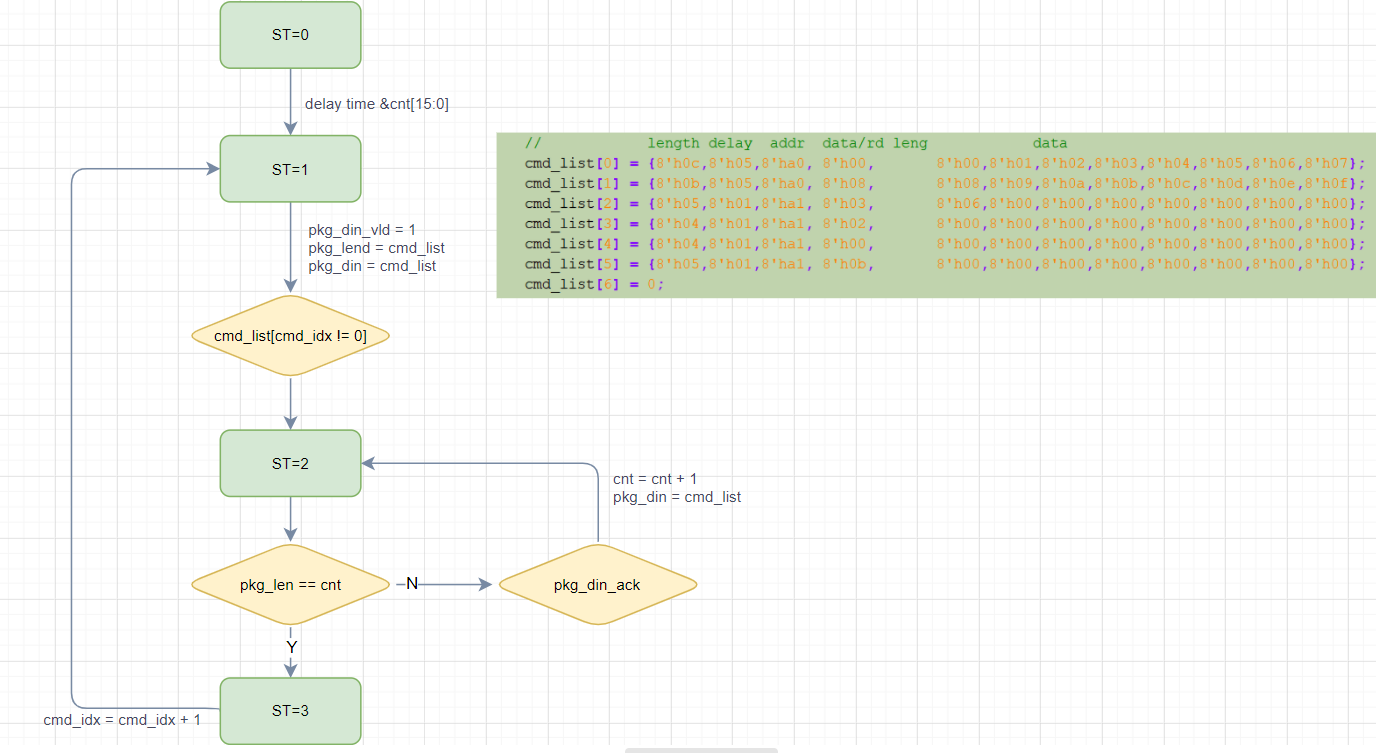

图2

状态0：初始化， 等待65535 个时钟周期，主要用于仿真，方便观察，跳转到状态1

状态1：读取二维数值中的数据，如果数组不为0， 表示当前命令有效，发送数据到cmd 层，跳转到状态2

状态2：等待cmd 层返回pkg_din_ack 信号， 发送下一笔数据，直到发送的数据个数等于 pkg_len，跳转到状态3

状态3：等待cmd 层返回pkg_end， 指针指向下一条命令， 跳转到状态1。

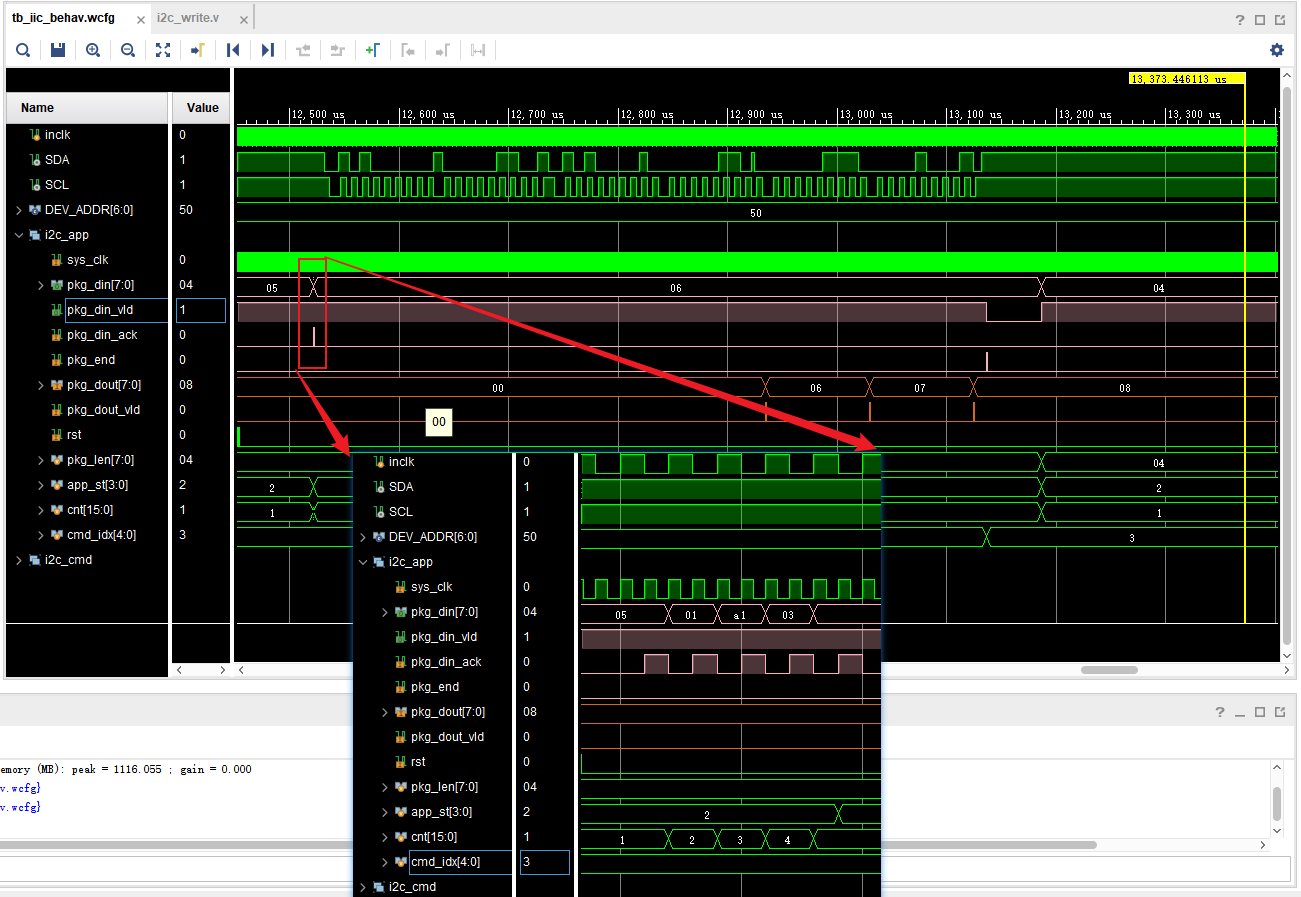

仿真

图3
