UART的发送器TX的FPGA实现及实验

在上几节内容中介绍了异步串行口的协议，波特率等内容。本节结合开发板PRA006/010介绍如何将UART –TX的各个部分组合在一起在FPGA实现，并通过Tera term, SSCOM等串口测试工具与计算机通信。

继续使用上节创建的工程，并建立新文件uart.v, 并设为顶层文件
利用IP Catalog向导生成输入50Mhz, 输出72MHz的PLL，并在uart.v文件里例化
将上节设计的波特率生成器在uart.v里例化，并将在UART协议一节中设计的tx.v在uart.v文件里例化。例化后的源文件如下：

module uart
#(
parameter PARITY = "ODD"
)
(
input        inclk,
input        tx_req,
input  [7:0] tx_data,
output       tx_ack,
output       tx,
input        rx,      //rx 端在本设计中没有实现
input        rx_ack,
output       rx_rdy,
output [7:0] rx_data,
output       sys_clk,  //将系统时钟输出，便于测试程序使用
output       rst
);
wire   tx_bd_en;
wire   rx_bd_en;
wire   locked;
assign   rst=!locked;
uart_pll   uart_pll_inst
(
.areset  (1'b0),
.inclk0  (inclk),             // inclk  ----50M,
.c0      (sys_clk),           // sys_clk----72M
.locked  (locked)
);
baud_rate_en
#(
.BAUD_RATE (115200),        //波特率：115200
.FREQUENCY (72000000)       //时钟参数：72M
)
bau_rate_en_inst
(
.clk      (sys_clk),
.rst      (rst),
.tx_bd_en (tx_bd_en),
.rx_bd_en (rx_bd_en)
);
tx
#(
.PARITY   (PARITY),
.STOP_BIT (1)
)
txd_inst
(
.rst       (rst),
.clk       (sys_clk),
.tx_bd_en  (tx_bd_en),
.tx_data   (tx_data),
.tx_req    (tx_req),
.tx_ack    (tx_ack),
.tx        (tx)
);
assign rx_rdy = 0;
assign rx_data = 0;
endmodule

module uart

parameter PARITY = "ODD"

)

(

input inclk,

input tx_req,

input [7:0] tx_data,

output tx_ack,

output tx,

input rx, //rx 端在本设计中没有实现

input rx_ack,

output rx_rdy,

output [7:0] rx_data,

output sys_clk, //将系统时钟输出，便于测试程序使用

output rst

);

wire tx_bd_en;

wire rx_bd_en;

wire locked;

assign rst=!locked;

uart_pll uart_pll_inst

(

.areset (1'b0),

.inclk0 (inclk), // inclk ----50M,

.c0 (sys_clk), // sys_clk----72M

.locked (locked)

);

baud_rate_en

.BAUD_RATE (115200), //波特率：115200

.FREQUENCY (72000000) //时钟参数：72M

)

bau_rate_en_inst

(

.clk (sys_clk),

.rst (rst),

.tx_bd_en (tx_bd_en),

.rx_bd_en (rx_bd_en)

);

.PARITY (PARITY),

.STOP_BIT (1)

)

txd_inst

(

.rst (rst),

.clk (sys_clk),

.tx_bd_en (tx_bd_en),

.tx_data (tx_data),

.tx_req (tx_req),

.tx_ack (tx_ack),

.tx (tx)

);

assign rx_rdy = 0;

assign rx_data = 0;

endmodule

并将波特率发生器程序bd_rate_en.v与串口发送程序tx.v重新列出，如下：

bd_rate_en.v

module baud_rate_en
#(
parameter BAUD_RATE = 115200,
parameter FREQUENCY = 100000000
)
(
input      clk,
input      rst,
output reg tx_bd_en,
output reg rx_bd_en
);
localparam  TX_DIV_COE = FREQUENCY / (BAUD_RATE) - 1;
localparam  RX_DIV_COE = FREQUENCY / (BAUD_RATE*8) - 1;
reg [18:0]  tx_clk_div;
reg [18:0]  rx_clk_div;
always@(posedge clk or posedge rst)
if(rst)
begin
tx_clk_div &lt;= 0;
rx_clk_div &lt;= 0;
tx_bd_en &lt;= 0;
rx_bd_en &lt;= 0;
end
else
begin
tx_bd_en &lt;= 1'b0;
if(tx_clk_div == TX_DIV_COE)
begin
tx_clk_div &lt;= 0;
tx_bd_en &lt;= 1'b1;
end
else
tx_clk_div &lt;= tx_clk_div + 1;
rx_bd_en &lt;= 0;
if(rx_clk_div == RX_DIV_COE)
begin
rx_clk_div &lt;= 0;
rx_bd_en &lt;= 1'b1;
end
else
rx_clk_div &lt;= rx_clk_div + 1;
end
endmodule

module baud_rate_en

parameter BAUD_RATE = 115200,

parameter FREQUENCY = 100000000

)

(

input clk,

input rst,

output reg tx_bd_en,

output reg rx_bd_en

);

localparam TX_DIV_COE = FREQUENCY / (BAUD_RATE) - 1;

localparam RX_DIV_COE = FREQUENCY / (BAUD_RATE*8) - 1;

reg [18:0] tx_clk_div;

reg [18:0] rx_clk_div;

always@(posedge clk or posedge rst)

if(rst)

begin

tx_clk_div <= 0;

rx_clk_div <= 0;

tx_bd_en <= 0;

rx_bd_en <= 0;

end

else

begin

tx_bd_en <= 1'b0;

if(tx_clk_div == TX_DIV_COE)

begin

tx_clk_div <= 0;

tx_bd_en <= 1'b1;

end

else

tx_clk_div <= tx_clk_div + 1;

rx_bd_en <= 0;

if(rx_clk_div == RX_DIV_COE)

begin

rx_clk_div <= 0;

rx_bd_en <= 1'b1;

end

else

rx_clk_div <= rx_clk_div + 1;

end

endmodule

tx.v

module tx
#(
parameter PARITY   = "ODD",   //"ODD"--odd parity, "EVEN"--even parity, others--no parity
parameter STOP_BIT = 1
)
(
input       rst,
input       clk,
input       tx_bd_en,
input [7:0] tx_data,
input       tx_req,
output reg  tx_ack,
output reg  tx
);
localparam [3:0]
IDLE      = 0,
START     = 1,
FIRST_BIT = 2,
SEC_BIT   = 3,
THIRD_BIT = 4,
FOUTH_BIT = 5,
FIF_BIT   = 6,
SIX_BIT   = 7,
SEVN_BIT  = 8,
EIGTH_BIT = 9,
PAR_BIT   = 10,
STOP1_BIT = 11,
STOP2_BIT = 12;
reg [7:0] tx_data_r;
wire odd = ^tx_data_r;
reg [3:0] tx_st;
always@(posedge clk or posedge rst)
if(rst)
begin
tx &lt;= 1'b1;
tx_st &lt;= 0;
tx_data_r &lt;= 0;
tx_ack &lt;= 1'b0;
end
else
begin
if(tx_bd_en)
begin
case(tx_st)
IDLE:
begin
tx_ack &lt;= 1'b0;
tx &lt;= 1'b1;
if(tx_req)
begin
tx_data_r &lt;= tx_data;
tx_ack &lt;= 1'b1;
tx_st &lt;= START;
end
end
START:
begin
tx &lt;= 1'b0;
tx_ack &lt;= 1'b0;
tx_st &lt;= FIRST_BIT;
end
FIRST_BIT:
begin
tx &lt;= tx_data_r[0];
tx_st &lt;= SEC_BIT;
end
SEC_BIT:
begin
tx &lt;= tx_data_r[1];
tx_st &lt;= THIRD_BIT;
end
THIRD_BIT:
begin
tx &lt;= tx_data_r[2];
tx_st &lt;= FOUTH_BIT;
end
FOUTH_BIT:
begin
tx &lt;= tx_data_r[3];
tx_st &lt;= FIF_BIT;
end
FIF_BIT :
begin
tx &lt;= tx_data_r[4];
tx_st &lt;= SIX_BIT;
end
SIX_BIT:
begin
tx &lt;= tx_data_r[5];
tx_st &lt;= SEVN_BIT;
end
SEVN_BIT:
begin
tx &lt;= tx_data_r[6];
tx_st &lt;= EIGTH_BIT;
end
EIGTH_BIT:
begin
tx &lt;= tx_data_r[7];
if( (PARITY=="ODD") || (PARITY=="EVEN") )
tx_st &lt;= PAR_BIT;
else
tx_st &lt;= STOP1_BIT;
end
PAR_BIT :
begin
tx_st &lt;= STOP1_BIT;
if(PARITY == "ODD")
tx &lt;= odd;
else
tx &lt;= ~odd;
end
STOP1_BIT:
begin
tx &lt;= 1'b1;
if( STOP_BIT == 1)
begin
if(tx_req)
begin
tx_data_r &lt;= tx_data;
tx_ack &lt;= 1'b1;
tx_st &lt;= START;
end
else
tx_st &lt;= IDLE;
end
else
tx_st &lt;= STOP2_BIT;
end
STOP2_BIT :
begin
tx &lt;= 1'b1;
if(tx_req)
begin
tx_data_r &lt;= tx_data;
tx_ack &lt;= 1'b1;
tx_st &lt;= START;
end
else
tx_st &lt;= IDLE;
end
default: tx_st &lt;= IDLE;
endcase
end
end
endmodule

100

101

102

103

104

105

106

107

108

109

110

111

112

113

114

115

116

117

118

119

120

121

122

123

124

125

126

127

128

129

130

131

132

133

134

135

136

137

138

139

140

141

142

143

144

145

146

147

148

149

150

151

152

153

154

155

156

157

158

module tx

parameter PARITY = "ODD", //"ODD"--odd parity, "EVEN"--even parity, others--no parity

parameter STOP_BIT = 1

)

(

input rst,

input clk,

input tx_bd_en,

input [7:0] tx_data,

input tx_req,

output reg tx_ack,

output reg tx

);

localparam [3:0]

IDLE = 0,

START = 1,

FIRST_BIT = 2,

SEC_BIT = 3,

THIRD_BIT = 4,

FOUTH_BIT = 5,

FIF_BIT = 6,

SIX_BIT = 7,

SEVN_BIT = 8,

EIGTH_BIT = 9,

PAR_BIT = 10,

STOP1_BIT = 11,

STOP2_BIT = 12;

reg [7:0] tx_data_r;

wire odd = ^tx_data_r;

reg [3:0] tx_st;

always@(posedge clk or posedge rst)

if(rst)

begin

tx <= 1'b1;

tx_st <= 0;

tx_data_r <= 0;

tx_ack <= 1'b0;

end

else

begin

if(tx_bd_en)

begin

case(tx_st)

IDLE:

begin

tx_ack <= 1'b0;

tx <= 1'b1;

if(tx_req)

begin

tx_data_r <= tx_data;

tx_ack <= 1'b1;

tx_st <= START;

end

START:

begin

tx <= 1'b0;

tx_ack <= 1'b0;

tx_st <= FIRST_BIT;

end

FIRST_BIT:

begin

tx <= tx_data_r[0];

tx_st <= SEC_BIT;

end

SEC_BIT:

begin

tx <= tx_data_r[1];

tx_st <= THIRD_BIT;

end

THIRD_BIT:

begin

tx <= tx_data_r[2];

tx_st <= FOUTH_BIT;

end

FOUTH_BIT:

begin

tx <= tx_data_r[3];

tx_st <= FIF_BIT;

end

FIF_BIT :

begin

tx <= tx_data_r[4];

tx_st <= SIX_BIT;

end

SIX_BIT:

begin

tx <= tx_data_r[5];

tx_st <= SEVN_BIT;

end

SEVN_BIT:

begin

tx <= tx_data_r[6];

tx_st <= EIGTH_BIT;

end

EIGTH_BIT:

begin

tx <= tx_data_r[7];

if( (PARITY=="ODD") || (PARITY=="EVEN") )

tx_st <= PAR_BIT;

else

tx_st <= STOP1_BIT;

end

PAR_BIT :

begin

tx_st <= STOP1_BIT;

if(PARITY == "ODD")

tx <= odd;

else

tx <= ~odd;

end

STOP1_BIT:

begin

tx <= 1'b1;

if( STOP_BIT == 1)

begin

if(tx_req)

begin

tx_data_r <= tx_data;

tx_ack <= 1'b1;

tx_st <= START;

end

else

tx_st <= IDLE;

end

else

tx_st <= STOP2_BIT;

end

STOP2_BIT :

begin

tx <= 1'b1;

if(tx_req)

begin

tx_data_r <= tx_data;

tx_ack <= 1'b1;

tx_st <= START;

end

else

tx_st <= IDLE;

end

default: tx_st <= IDLE;

endcase

end

endmodule

硬件设置

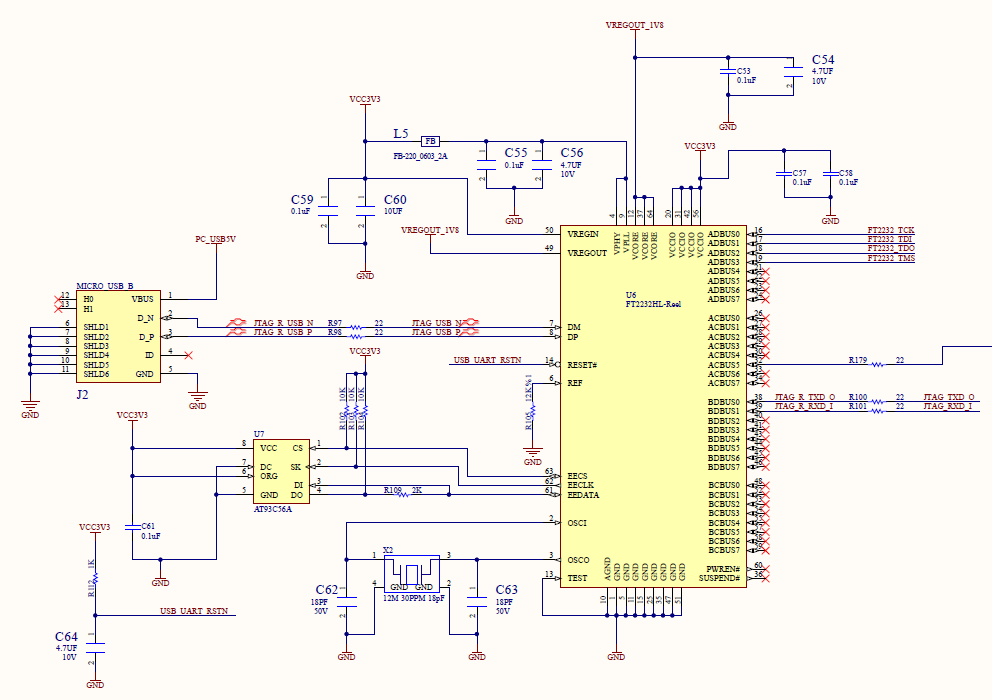

在FII-PRA006/010的开发板上采用了FT2232USB转串口芯片，如图1，

图1-1

图1-2

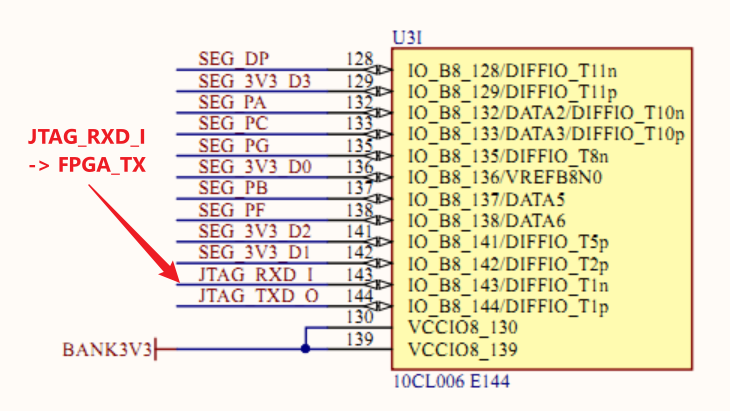

图1中J2是mini USB接口，可以通过USB传输电缆连接到PC或笔记本上，FT2232的右侧提供了两套TTL接口，分别接到FPGA的JTAG接口，和UART口（JTAG_TXD_O，JTAG_RXD_I）上。在本节内容只是讲解JTAG_TXD_O，JTAG_RXD_I如何使用。这两个管脚在FPGA上的映射如表1所示：

表1

UART名称	RXD	TXD
原理图名称	JTAG_TXD_O	JTAG_RXD_I
FPGA 管脚	144	143
说明	FPGA接收端	FPGA发送端

测试程序

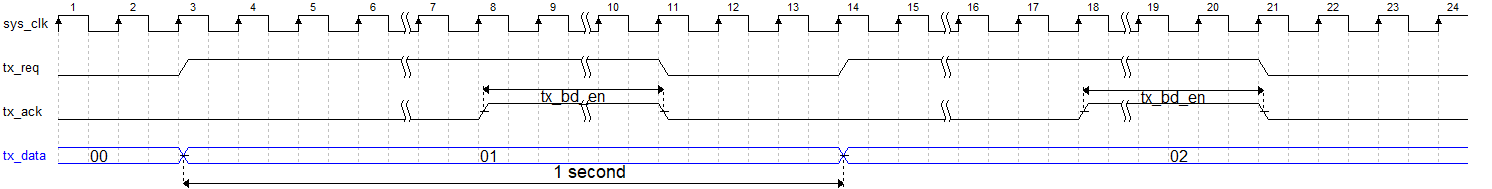

测试目的是提供数据，观察UART的TX是否按照协议进行发送数据。为了观测方便，这里提供的测试数据为秒脉冲计数器，将计数值作为UART的输入数据，并完善tx_req,tx_ack等握手协议，见图2。

图2

程序如下：

module test_uart
(
input   inclk,
output  tx
);
parameter PARITY = "none";
wire       rst;
wire       sys_clk;
reg        tx_req;
reg [7:0]  tx_data;
wire       tx_ack;
reg [27:0] div_sf; //Second division  from 72MHz
reg        s_p  ;//second pulse
reg [1:0]  tx_st; //
always@(posedge sys_clk or posedge rst)
if(rst)
begin
div_sf &lt;= 0;
s_p &lt;= 0;
end
else
begin
s_p &lt;= 0;
if(div_sf == 71999999)
begin
s_p &lt;= 1'b1;
div_sf &lt;= 0;
end
else
div_sf &lt;= div_sf + 1;
end
always@(posedge sys_clk or posedge rst)
if(rst)
begin
tx_st &lt;= 0;
tx_req &lt;= 0;
tx_data &lt;= 0;
end
else
begin
case(tx_st)
0:
begin
tx_data &lt;= 0;
tx_req &lt;= 0;
if(s_p)
tx_st &lt;= 1;
end
1:
begin
tx_req &lt;= 1'b1;
tx_st &lt;= 2;
end
2:
begin
if(tx_ack)
begin
tx_req &lt;= 1'b0;
tx_st &lt;= 3;
end
end
3:
begin
if(s_p)
begin
tx_data &lt;= tx_data + 1;
tx_st &lt;= 1;
end
end
endcase
end
uart
#(
.PARITY (PARITY)
)
uart_inst
(
.inclk    (inclk),
.tx_req   (tx_req),
.tx_data  (tx_data),
.tx_ack   (tx_ack),
.tx       (tx),
.rx       (),
.rx_ack   (),
.rx_rdy   (),
.rx_data  (),
.sys_clk  (sys_clk),
.rst      (rst)
);
endmodule

100

101

102

103

104

105

106

module test_uart

(

input inclk,

output tx

);

parameter PARITY = "none";

wire rst;

wire sys_clk;

reg tx_req;

reg [7:0] tx_data;

wire tx_ack;

reg [27:0] div_sf; //Second division from 72MHz

reg s_p ;//second pulse

reg [1:0] tx_st; //

always@(posedge sys_clk or posedge rst)

if(rst)

begin

div_sf <= 0;

s_p <= 0;

end

else

begin

s_p <= 0;

if(div_sf == 71999999)

begin

s_p <= 1'b1;

div_sf <= 0;

end

else

div_sf <= div_sf + 1;

end

always@(posedge sys_clk or posedge rst)

if(rst)

begin

tx_st <= 0;

tx_req <= 0;

tx_data <= 0;

end

else

begin

case(tx_st)

begin

tx_data <= 0;

tx_req <= 0;

if(s_p)

tx_st <= 1;

end

begin

tx_req <= 1'b1;

tx_st <= 2;

end

begin

if(tx_ack)

begin

tx_req <= 1'b0;

tx_st <= 3;

end

begin

if(s_p)

begin

tx_data <= tx_data + 1;

tx_st <= 1;

end

endcase

end

uart

.PARITY (PARITY)

)

uart_inst

(

.inclk (inclk),

.tx_req (tx_req),

.tx_data (tx_data),

.tx_ack (tx_ack),

.tx (tx),

.rx (),

.rx_ack (),

.rx_rdy (),

.rx_data (),

.sys_clk (sys_clk),

.rst (rst)

);

endmodule

仿真工程：

`timescale 1 ns / 1 ps
module tb
(
);
parameter PERIOD = 20   ; //50Mhz
reg   inclk;
wire  tx;
initial
begin
inclk = 0;
#(PERIOD/2);
forever
#(PERIOD/2) inclk = ~inclk;
end
initial
begin
//    #60000;
//    $stop;
end
test_uart   test_uart_inst
(
.inclk  (inclk),
.tx     (tx)
);
endmodule

`timescale 1 ns / 1 ps

module tb

(

);

parameter PERIOD = 20 ; //50Mhz

reg inclk;

wire tx;

initial

begin

inclk = 0;

#(PERIOD/2);

forever

#(PERIOD/2) inclk = ~inclk;

end

initial

begin

// #60000;

// $stop;

end

test_uart test_uart_inst

(

.inclk (inclk),

.tx (tx)

);

endmodule

测试步骤

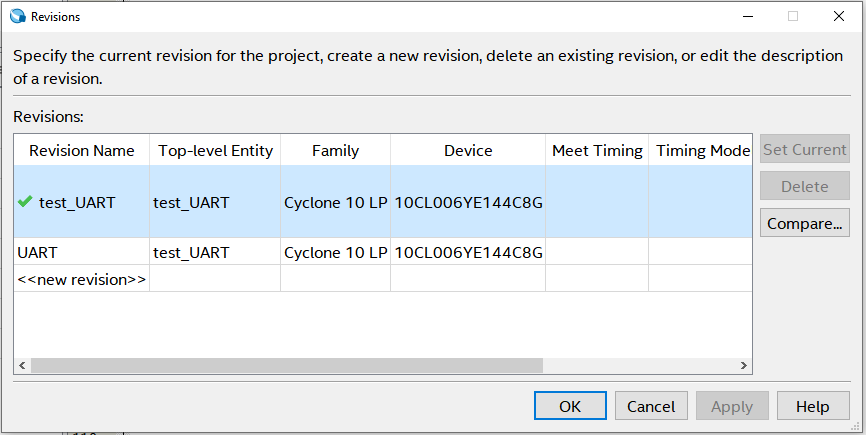

单击菜单Projects–> Revisions… 在弹出的对话框中设置工程的更新版本，将工程的顶层实体设置为test_UART，如图3，

图3

重新编译，管脚锁定，编译下载。

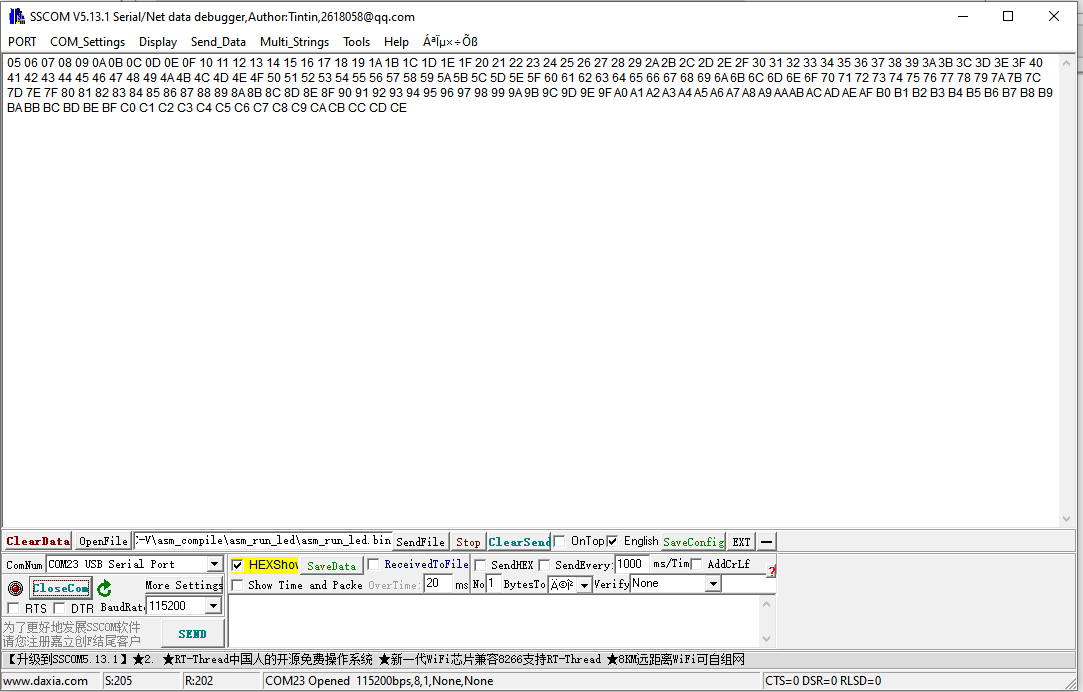

打开SSCOM 串口调试软件（PC或笔记本上使用），工具设置如图4

图4

注意事项：

- 由于FT2232在PC上映射的串口端口可能会变化，应注意选择正确的端口号，如图3显示2个端口（COM22,COM23)，一般第一个已被JTAG使用，因此选择COM23。如果错误选择了COM22并打开，可能会影响JTAG下载，Signal Tap Logic Analyzer的调试等。
- 图4是英文版的界面，中文版可以按照同样的方式设置。

练习：

（1）编写testbench 程序，仿真tx的协议发送过程。观察波形。

（2）用Signal Tap Logic Analyzer调试UART 的tx过程，观察波形。

Quartus 参考代码：

[content_control]

uart.zip

[/content_control]

UART的发送器TX的FPGA实现及实验

芯片类文章

计算机语言教程

芯片设计

百科关键词

UART的发送器TX的FPGA实现及实验

相关文章：

芯片类文章

计算机语言教程

芯片设计

百科关键词

文章关键词
