Signal Tap Logic Analyzer是Intel_Altera提供的在线信号逻辑分析仪，在板载实验中是非常有利的调试工具。其基本原理是在用户设计的逻辑中插入一个调试模块，该模块将输入、输出缓冲器或内部（如wire，reg 类型）的信号以系统时钟的方式采集到FPGA内部的block memory ，最后通过JTAG接口传送Quartus 工具进行分析。Xilinx Vivado 提供了非常类似的工具。由于该工具没有开放软、硬件设计具体的设计原理，因此作为工具能灵活使用，对工程的调试与验证起到关键的作用就可以。使用Signal Tap Logic Analyzer将会占用一定的资源，因此对于资源、成本比较在意的工程，调试成功后可以将该调试模块删除，重新编译即可。

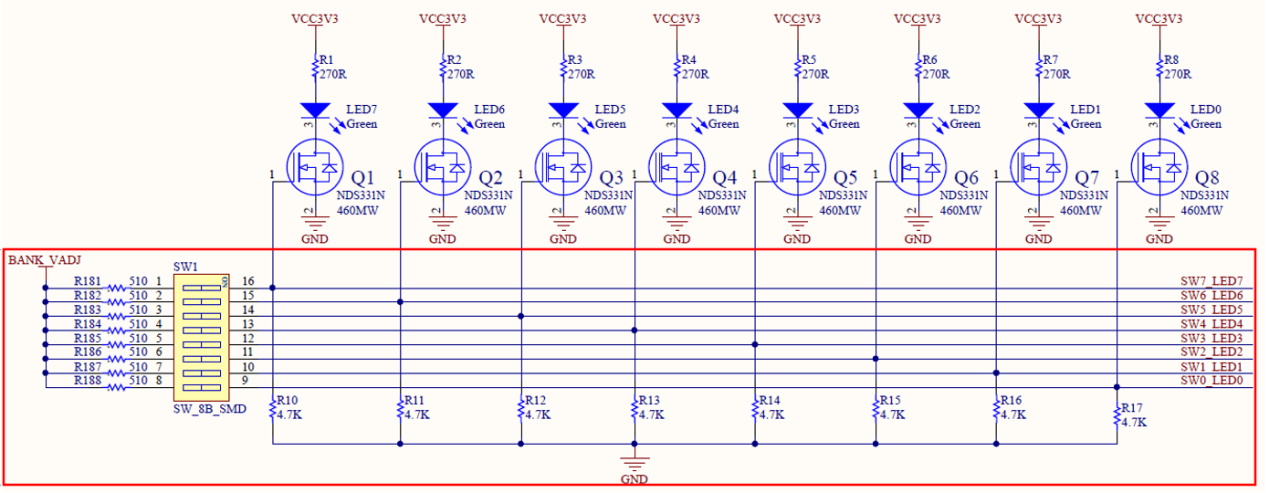

下面以最简单的4位开关输入、4位LED输出为例介绍Signal Tap Logic Analyzer的使用，目的是将主要目标放在Signal Tap Logic Analyzer的使用上。SW_LED 的原理图如图1，
图1
表1
| 程序信号名 | 网络标号 | FPGA管脚 | 端口说明 |
| clk | C10_50MCLK | 91 | 输入时钟 |
| LED[3] | SW7_LED7 | 77 | 拨码开关第7位 |
| LED[2] | SW6_LED6 | 76 | 拨码开关第6位 |
| LED[1] | SW5_LED5 | 75 | 拨码开关第5位 |
| LED[0] | SW4_LED4 | 74 | 拨码开关第4位 |
| SW[3] | SW3_LED3 | 87 | 拨码开关第3位 |
| SW[2] | SW2_LED2 | 86 | 拨码开关第2位 |
| SW[1] | SW1_LED1 | 83 | 拨码开关第1位 |
| SW[0] | SW0_LED0 | 80 | 拨码开关第0位 |
1.新建工程
在Quartus 下新建工程，工程名称为signaltap，顶层实体为signaltap，顶层文件为signaltap.v。
|
1 2 3 4 5 6 7 8 9 10 |
module signaltap ( input clk, input [3:0] sw, output [3:0] led ); assign led = sw; endmodule |
2. 将编辑好的工程编译，管脚锁定如表1.
3. 建立Signal Tap Logic Analyzer
-

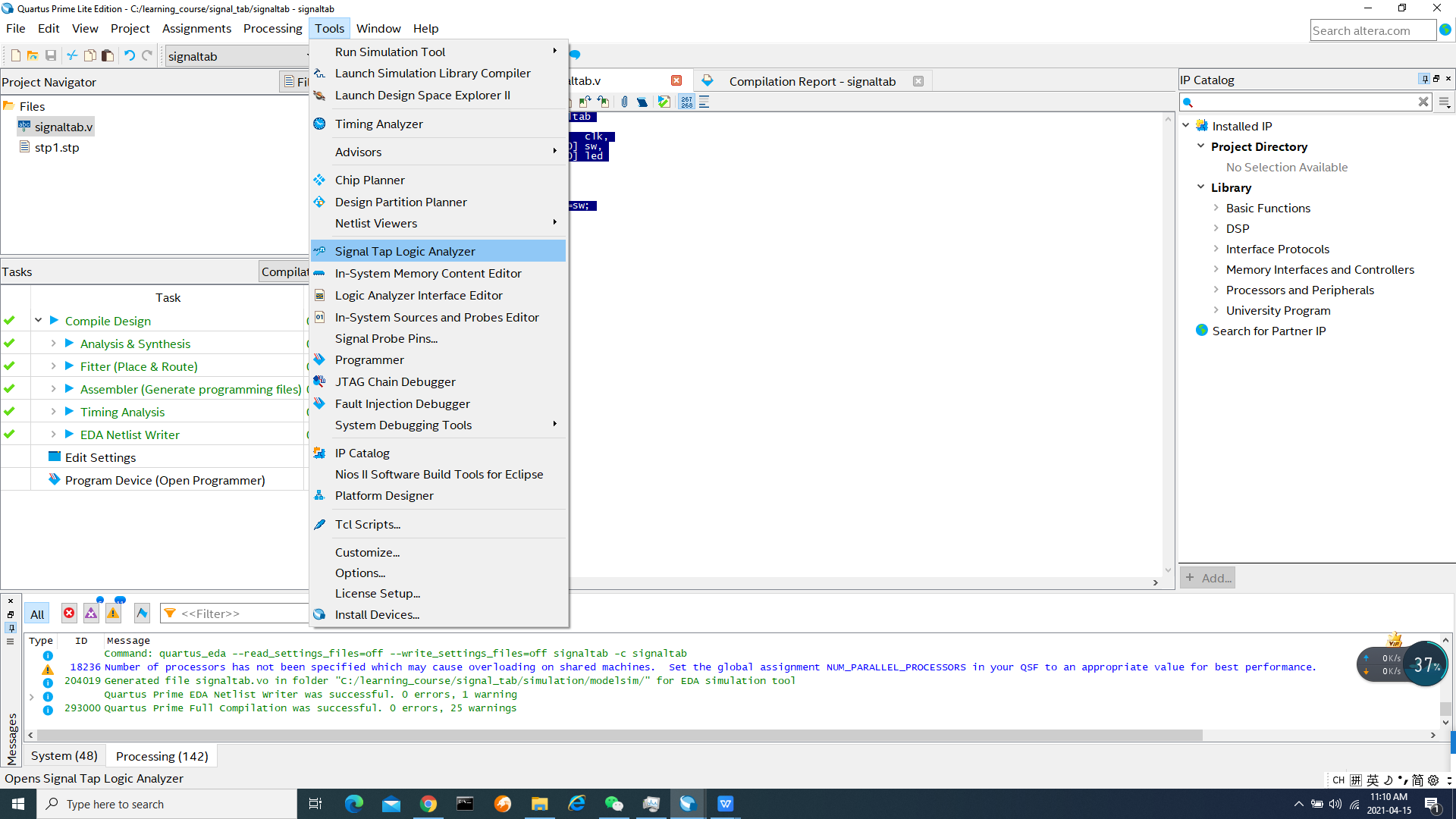

- 单击菜单Tools->Signal Tap Logic Analyzer，如图2，并跳出图3界面
图2

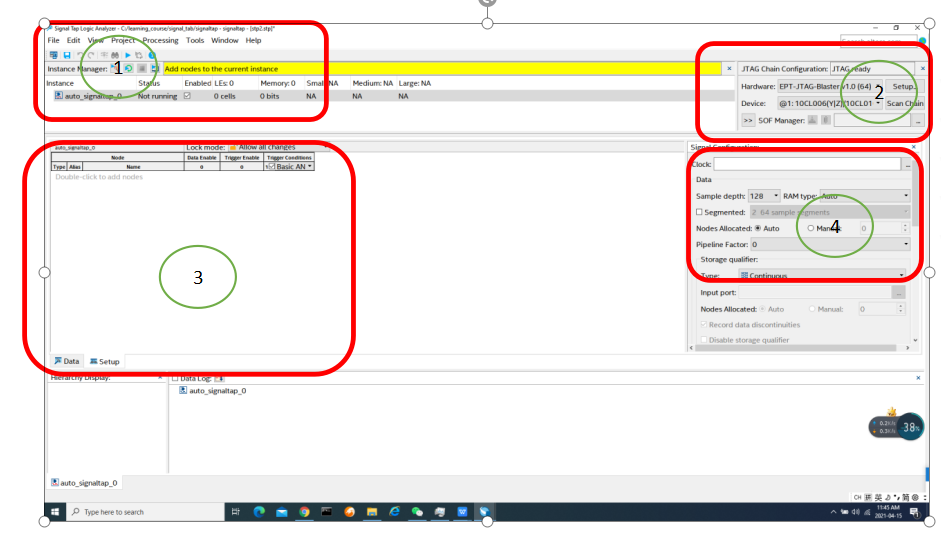

在图3中分为1，2，3，4等4个区域，如图3，
图3
- 区域1主要处理逻辑分析的各种操作

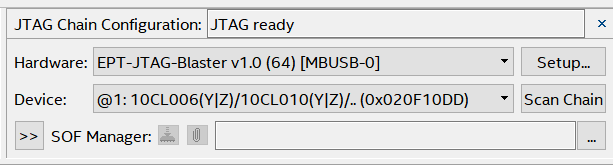

- 区域2设置JTAG接口，如图4，
图4
在图中设置合适的JTAG工具链，这里采用EPT-JTAG-Blaster v1.0(64)[MBUSB-0]，如没有显示合适的JTAG接口，可以通过Setup设置。
- 区域3主要设置（添加）待抓取的信号，以及信号波形。

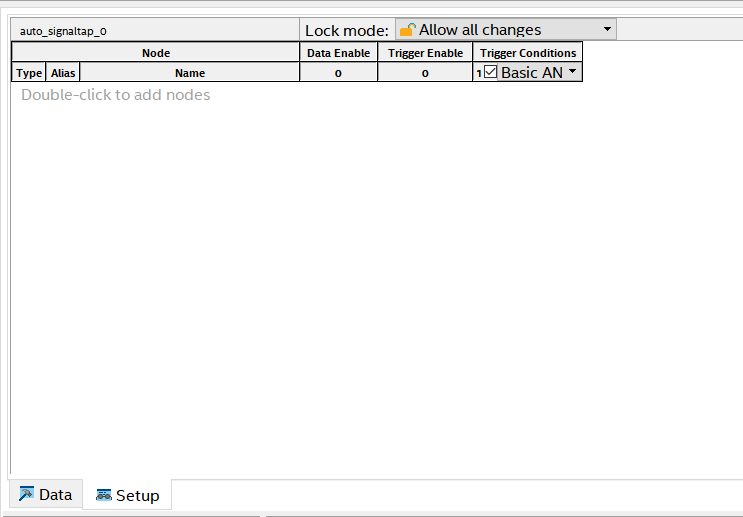

图5
- 添加待观察信号，

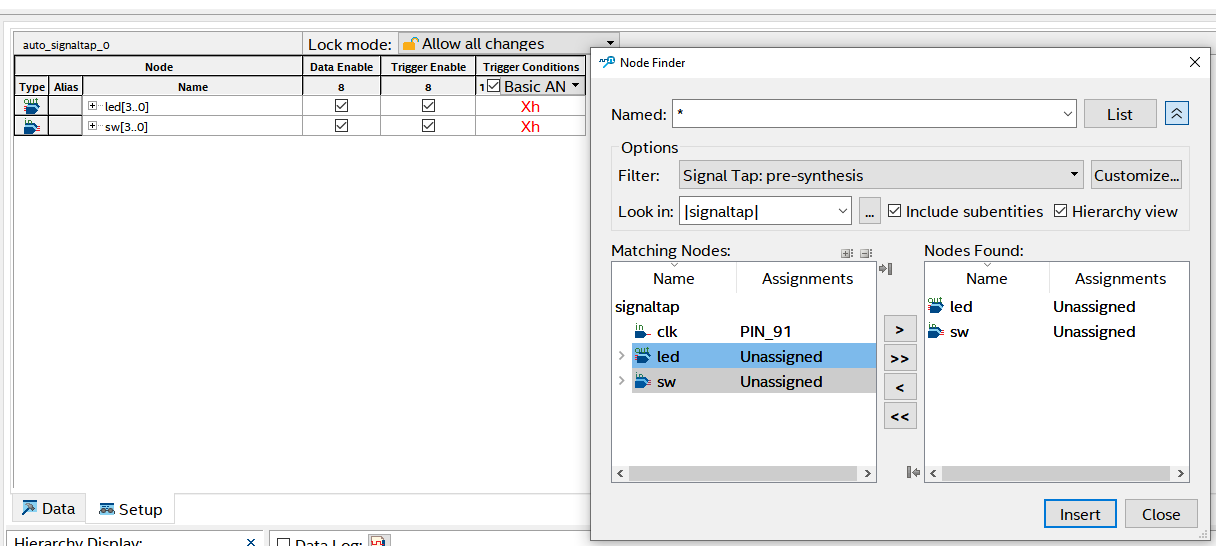

在图5中选择setup标签，并双击空白区域，弹出对话框如图6，
图6
在图6中的Node Finder对话框中按如下步骤设置：
- Named：框中，用通配符*
- 在Filter:选择框中选择SignalTap: pre-synthesis，本项选择的含义是选择综合之前的信号或端口，这样的选择可以在Matching Nodes:见到所有信号和端口。缺点是一旦选择这些信号，Quartus在后续的综合中就要保持该信号不被优化，替代，合并等，对整体的系统优化不利。
- 单击List按钮，本设计中的所有信号和端口都显示在Matching Nodes: 例表中，通过 >，>>，<，<<按钮添加到Nodes Found: 例表中，注意不要选择clk信号（因为clk信号将被用来作为主时钟抓取信号）。
- 单击Insert按钮，将被观测的信号添加到区域3中。单击close按钮关闭对话框。

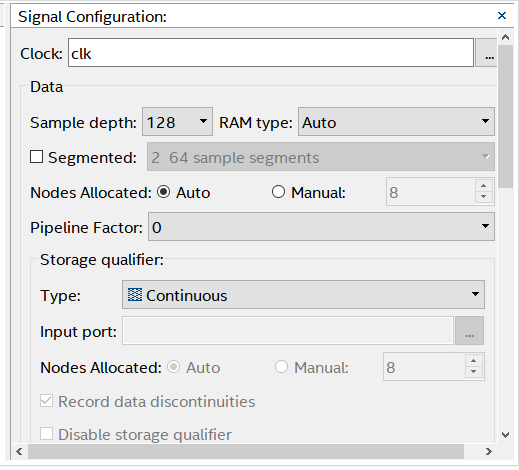

- 在区域4设置时钟，数据抓取深度，存储信号的RAM类型等。如图7，
图7
- 时钟选择clk
- 抓取深度设为128，256等，主要决定要观察的深度还有所选择的FPGA芯片的资源，以及资源的剩余多少（由于 signal Tap添加的信号将作为FPGA资源使用的一部分，一起综合形成一个整体）
- Segmented: 设置128的深度（深度由上一步决定），分为几个窗口
- Nodes Allocated: 设置观察的信号在窗口的位置。
这里的可选择类型很多，按照图7设置即可，在将来的使用中，可以选择不同的类型进行体会。
4. 重新编译下载

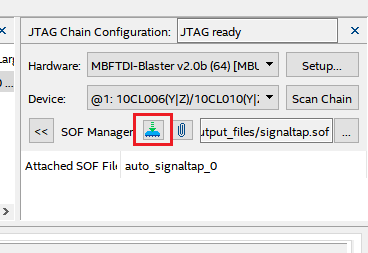

当上面设置完成后，存储并重新编译，本次编译即携带了SignalTap 的信息。编译完成后需要重新下载。
图8
- Run Analysis（F5） 或AutoRun Analysis（F6）
- 拨动开关，观察Data 窗口数据。

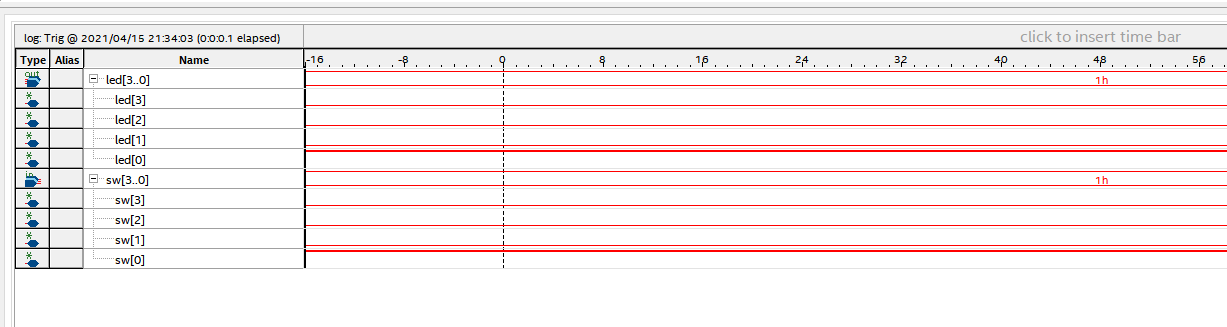

图9
从图9可以看出，SW[0]为高电平，对应的led[0]也为高电平，这符合程序设计结果。
5. 设置触发条件

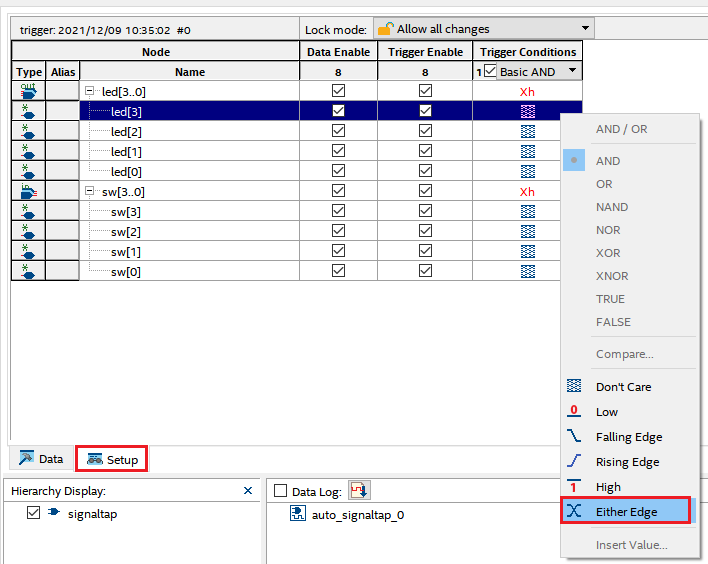

在图10窗口（选择setup标签），右键点击led[3]，并选择Either Edge（双边沿），重新运行Run Analysis。此时窗口将会等待触发条件的满足。
图10
6. 观察带触发条件的波形

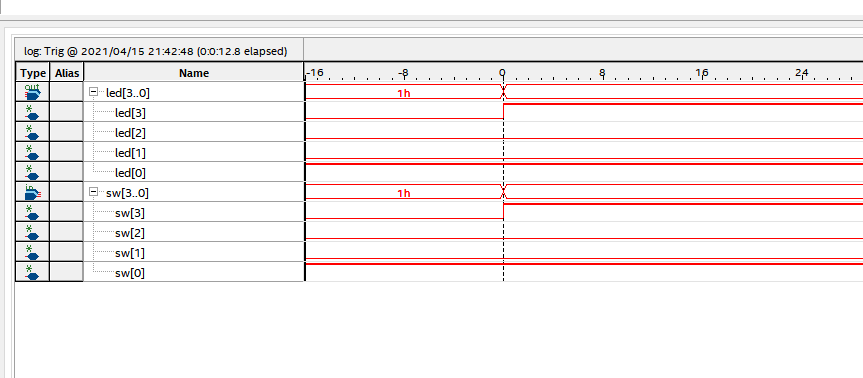

单击Run Analysis后拨动sw[3] ，观察双边沿触发条件的波形。如图11，
图11
总结：利用一个简单的例子演示了signalTap的建立、设置、编译、下载、触发条件的设置等，并观察得到的波形。
练习题：设置不同的采样深度、不同的触发条件、信号满足触发条件在窗口的位置等，重新编译，运行run analysis， 观察抓取的波形。
