上节内容讲解了ROM的生成、配置与使用，本节内容讲解利用FPGA内部的memory（可以是block memory 或是distribute memory），并举例说明单口RAM的使用。
1. 单口RAM的生成
- 新建工程，工程名s_port_ram,顶层设计实体名s_port_ram, 器件选择 cyclone LP, 10CL006YE144C8G, EAD tools仿真(simulation)选择Modelsim-Altera. Format 选择Verilog

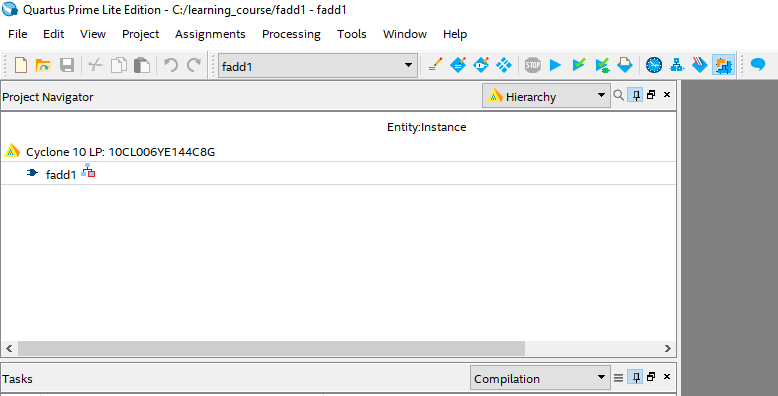

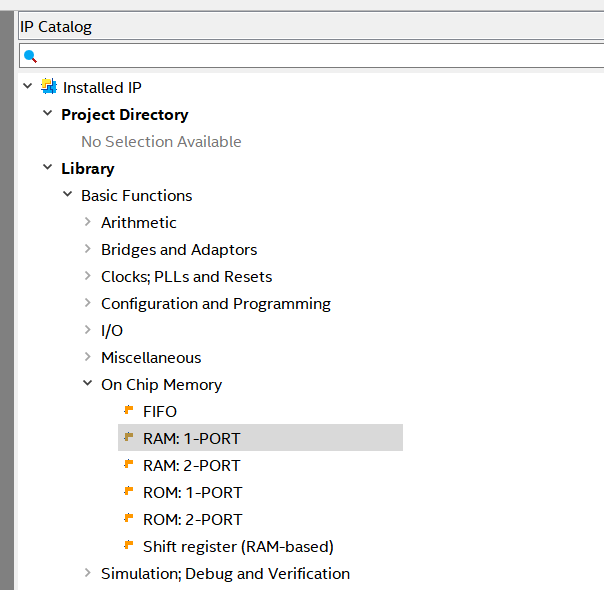

- 在IP catalog选择单口RAM, IP Catalog–>Install IP–>Library–>Basic Functions–>On chip Memory–>RAM:1 PORT , 如图1
图1

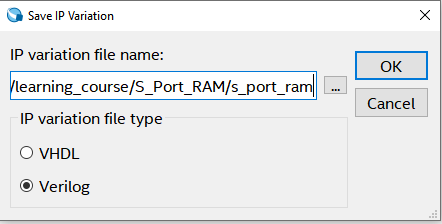

双击RAM: 1 PORT ,在跳出的对话框中输入将要生成的单口RAM名称 — s_port_ram, 如 图2,
图2
图3

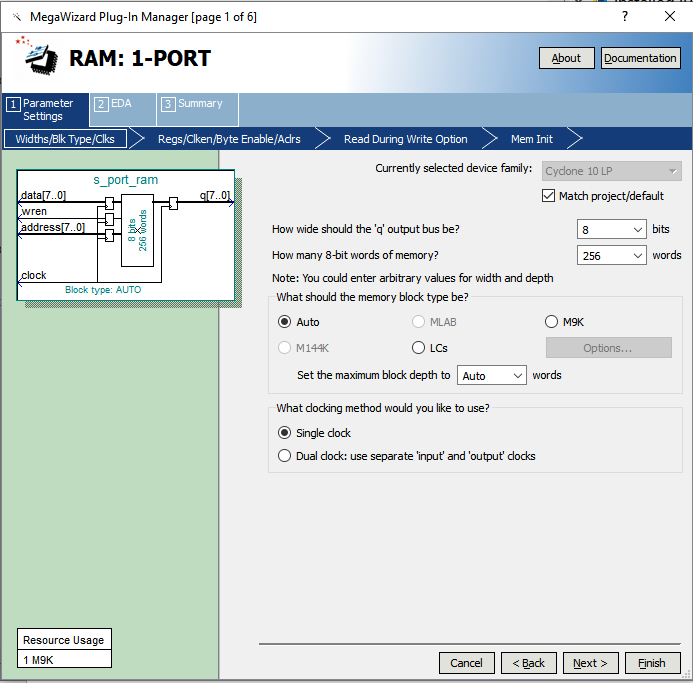

- Widths/Blk Type/Clks选择
图4
-

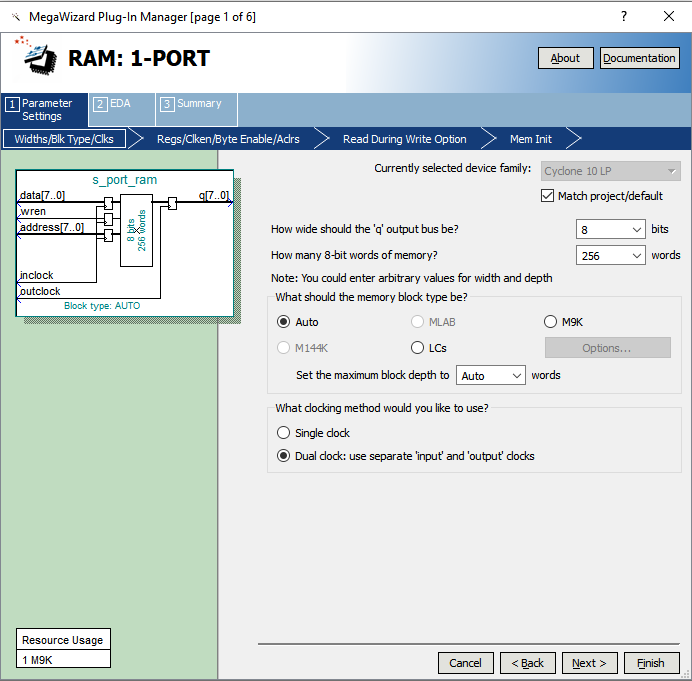

- 选择时钟的驱动方式, 可以选择单时钟,即输入、输出共享一个时钟。也可以选择双时钟，即输入、输出的时钟是分开的。但从图4左上角的示意图可以看出，由于地址线（address)，data, wren等都是与inclock同步，只有q与outclock同步，因此选择双时钟的意义不大（即使外部使用RAM的程序是双时钟的）。

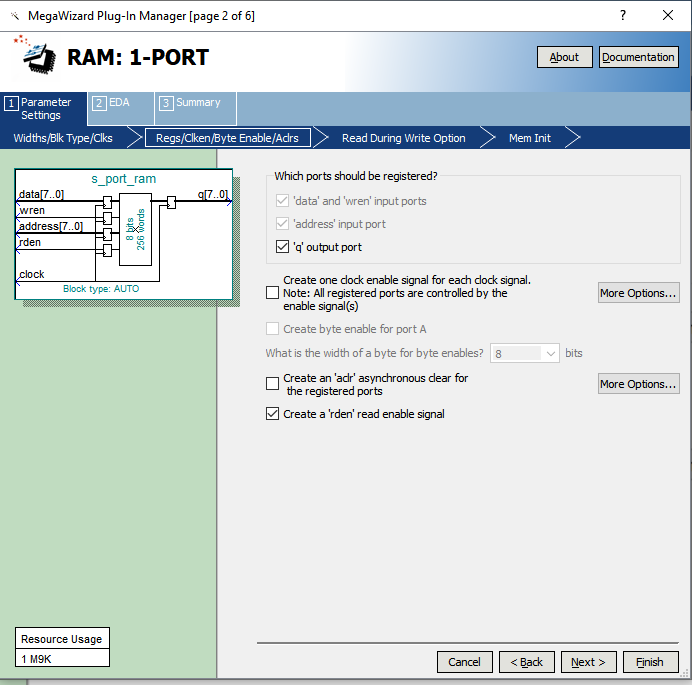

- 选择需要寄存的端口，如图5， 由于写入端口（data, wren, address）是必须寄存的，只有q可以选择是否寄存，如果选择非寄存方式，当然也就没有outclock的选择。选择寄存方式可以提升时序收敛效果。
- 创建时钟使能，可以为每一个寄存的信号创建使能（create one clock enable signal for each clock signal)，如address,data,wren,q等，在没有读写需求时，clock信号不能穿透这些信号，同时这些信号也不会反转，因此在没有读写需求时，可以降低功耗。达到低功耗的设计效果。
- 创建异步清零端，由于data,address ,wren ,rden等信号都是锁存信号，因此在初始化时，它们的值是随机的，提供异步清零可以在初始化时处在一个确定的状态。注意不是对data,address,wren,rden等本身信号清零，而是对寄存器的输出清零。
- 创建读使能，由于是单口RAM，因此输入输出共享地址address, 如果没有读使能，在写入时，由于地址的变化，也会引起输出端数值的变化，即使外部此时没有读需求，也会引起功耗的上升，因此建议创建rden端，如果在应用程序中不用该使能控制，在例化的程序中将该端直接设为1’b1即可。
图5

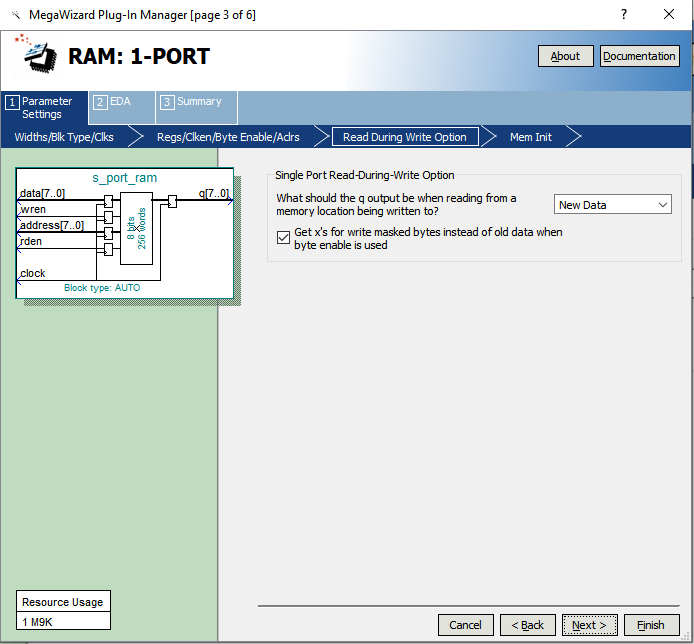

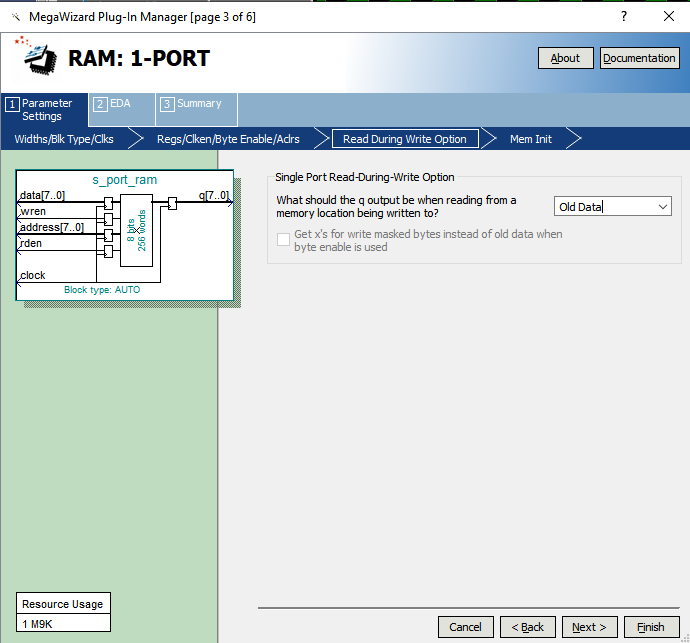

图6

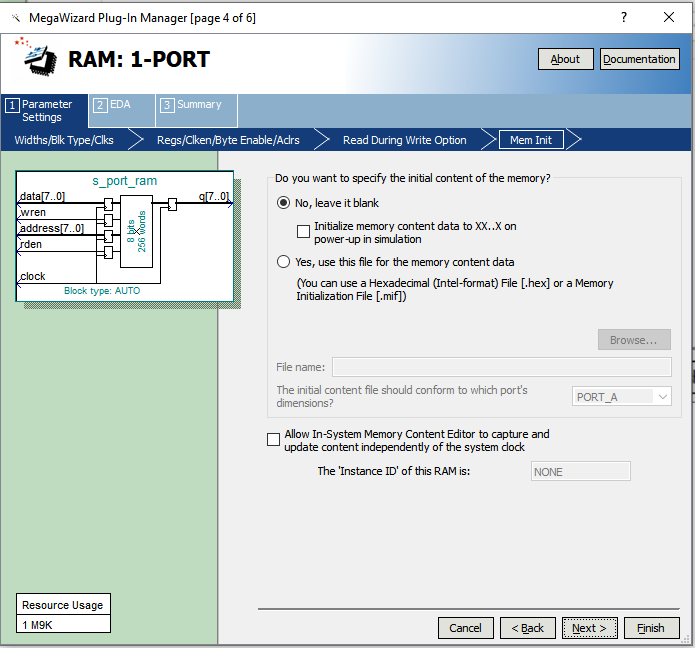

图7

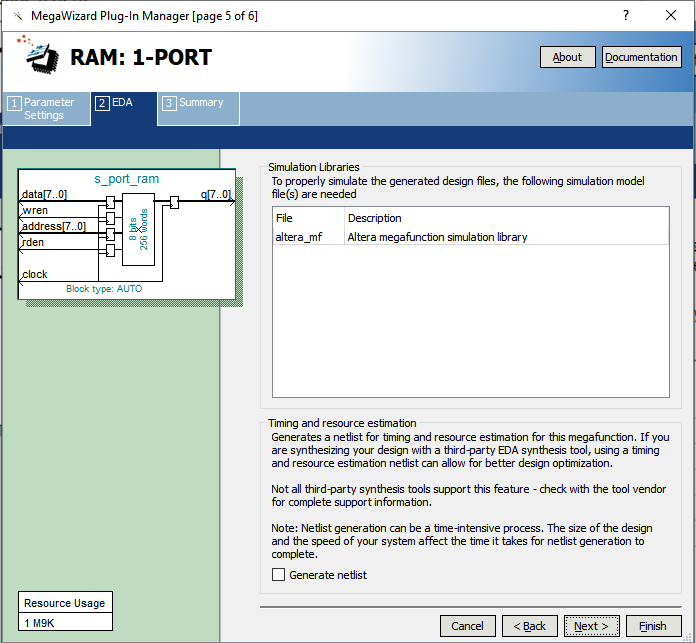

图8
图9
-

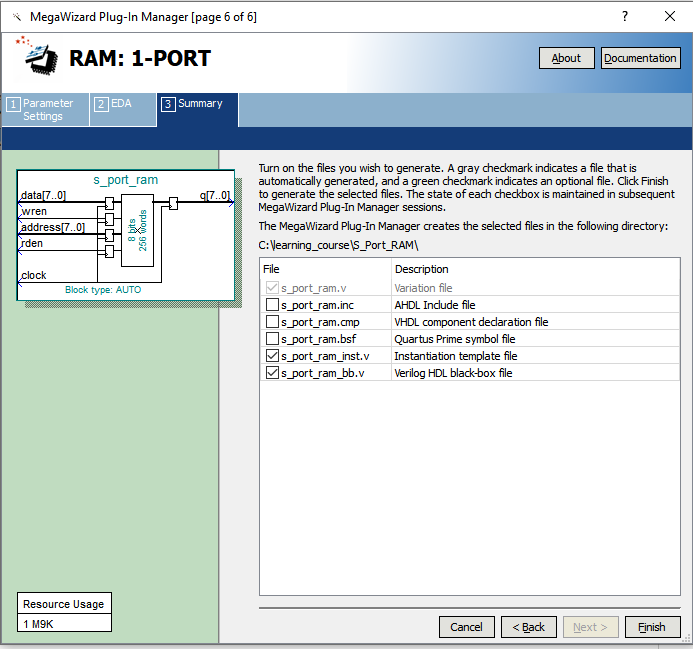

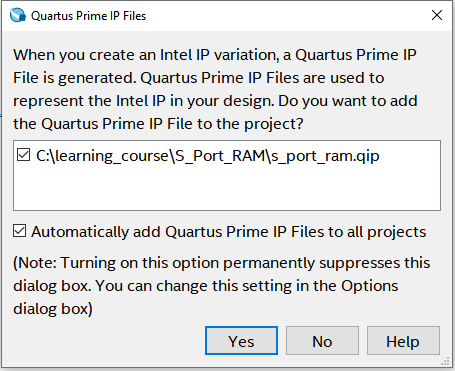

- 如图10, 选择生成的文件，并将生成的文件加入项目中
图10
图11
2. 编写测试文件
- 编写testbench测试文件，并例化生成的单端口RAM IP核
新建Verilog文件，实现单端口RAM的测试, 测试代码如下：
|
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80 81 82 83 84 85 86 87 88 89 90 91 92 93 94 |
`timescale 1 ns / 1 ps module test_ram ( ); parameter PERIOD = 20; reg clk; reg rst; reg [7:0] address; reg wren; reg rden; reg [7:0] data_in; wire [7:0] data_out; reg [2:0] rd_wr_st; initial begin clk = 0; rst = 1'b1; #50 rst = 1'b0; end always #(PERIOD/2) clk = ~clk; always@(posedge clk or posedge rst) if(rst) begin address <= 0; wren <= 0; rden <= 0; data_in <= 0; rd_wr_st <= 0; end else begin case (rd_wr_st) 0: begin address <= 0; wren <= 0; rden <= 1'b1; data_in <= 0; rd_wr_st <= 1; end 1: begin rden <= 1'b1; wren <= 0; if(address == 255) begin data_in <= address + 2; address <= 0; rden <= 1'b0; wren <= 1'b1; rd_wr_st <= 2; end else address <= address + 1; end 2: begin rden <= 1'b0; wren <= 1'b1; data_in <= address + 2; if(address == 255) begin address <= 0; rden <= 1'b1; wren <= 1'b0; rd_wr_st <= 1; end else address <= address + 1; end default: rd_wr_st <= 0; endcase end s_port_ram s_port_ram_inst ( .address (address), .clock (clk), .data (data_in), .rden (rden), .wren (wren), .q (data_out) ); endmodule |

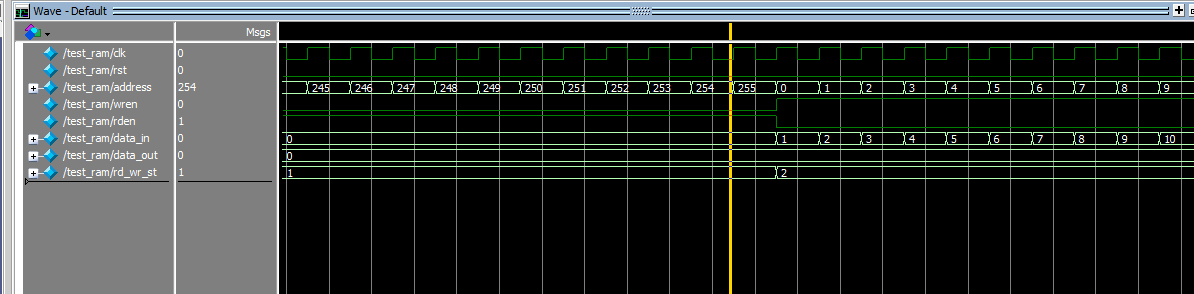

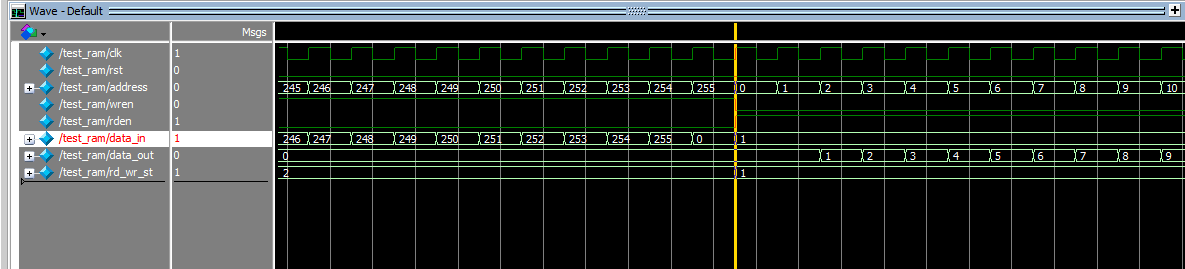

仿真波形如图12，13，14，15

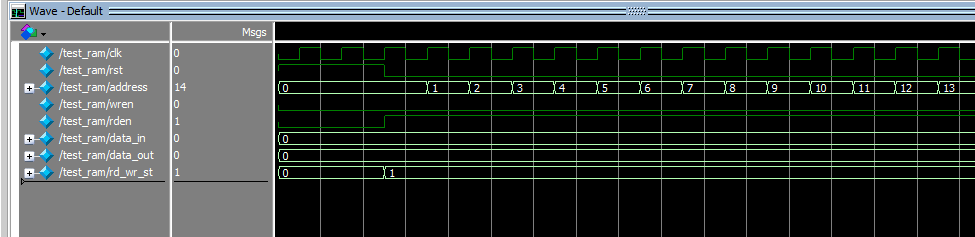

图12 初始化读
图13 写数据-1
图14 写数据2，写后读
从图14，可以看出，由于数据、地址是触发器类型，而且从图5选择输出q也有一级寄存器，因此给出地址address，rden后要延时2个时钟才会有相应的数据输出。
练习题：
- 上面的测试例子采用非阻塞式赋值语句，用阻塞式赋值语句改写，观察读写过程。
- 将输出q修改为非寄存模式，观察写后读数据过程，与寄存模式有何不同。
对应视频：
