7段数码管IP CPU 接口封装

在我们学习过7段数码管的fpga设计后， 掌握的数码管的显示原理， fpga的实现，以及系统数据在数码管上的如果显示等。 在完成数码管工程后， 我们完全可以形成一个完整的IP核，提供给以后的fpga 设计，或者是soc设计中的一个IP。而不是每次得到一个项目，都要重新编写相关的代码。 即使是硬件方面可能有所不同， 需要更改数码管IP 是，也变得比较简单。 一个中型，或者是大型的项目， 往往都是通过一些简单的IP 模块搭建起来的。当我们掌握了比较多的IP，对于一个中型，大型项目的设计是很有帮助的。

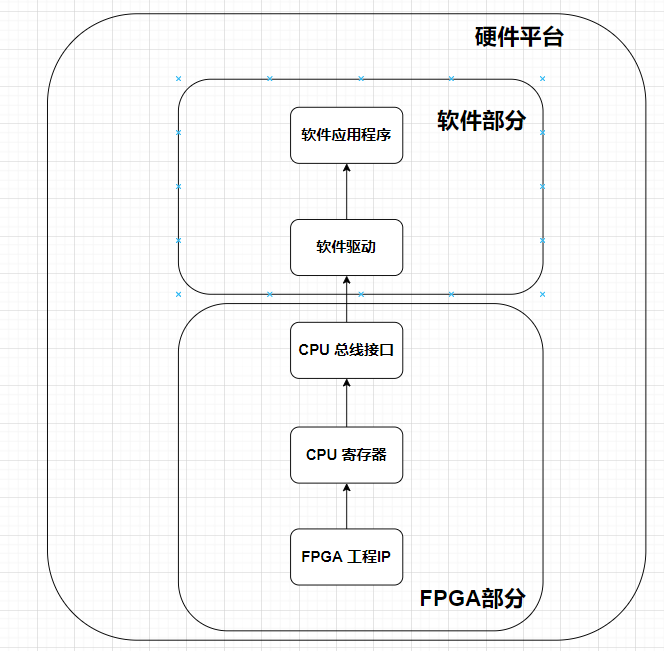

1.项目中的系统分层结构：

图1

在一个工程中， 首先，我们先实现一个功能的IP 核， 在对这个FPGA IP 使用， 测试后， 就可以对这个功能IP 进行封装。 封装的原则是：

• 适用性强，可以比较容易的被当前的工程，或者其他FPGA 工程中反复使用，
• 方便例化，在有些工程中，会连续例化很多个相同功能的IP。 举例：有些项目中会有8个 或者是16 个uart 模块。
• 具有丰富的接口参数， 方便一个相同的IP， 适应于不同的配置模式，而不是为每一种功能，单独生成自己的IP。
• 附加选项，适用于不同型号的FPGA 芯片。

在很多fpga 的项目中： 我们通常会有一个硬件平台（硬件开发板），在硬件平台是由 FPGA 芯片， cpu 芯片，时钟， 电源芯片等组成。在fpga设计中，

• 有时需要使用fpga 来控制硬件平台中其他芯片的操作，或者核其他硬件平台通讯。（ 以太网通讯， uart 通讯，iic通讯等）
• fpga 本身会完成相应的算法，（加密，解密，图像压缩， dsp 算法）
• 和上层的cpu 进行数据交换。

在一些中型，或者大型的项目中，往往是在硬件平台下， fpga， cpu 协同工作， 完成某些具体的功能。所以经常分成以下几类模块

• FPGA 功能IP
• FPGA 寄存器
• CPU 总线接口
• CPU 软件驱动
• CPU 软件应用程序



FPGA 功能IP: 完成具体功能模块，行为。

FPGA 寄存器：提供IP 模块接口的参数配置， 读取IP模块的相关内容

CPU 总线接口：链接FPGA 寄存器 和 cpu 总线， 提供读信号，写信号，地址， 数据读，数据写等。

CPU 软件驱动：软件驱动用来配置FPGA 寄存器，通过对寄存器的操作， 实现软件对FPGA IP 的读写操作。

CPU 软件应用程序：调用软件驱动， 实现上层应用功能。



2.对FPGA IP 的封装：

这里我们以7段数码管为例， 实现IP核到软件应用的设计流程。



MS_CNT: 用于设置 1ms 时钟，用户可以根据不同的时钟， 通过MS_CNT 来设置1ms 时钟。

seg_in_x : 用于用户数据输入接口

dp_in :      用于用户输入 7 段数码管的point

SEG:  7段数码管的输出

DP:   数码管 point 输出

SEAT: 数码管位置pin 输出

3.寄存器接口设计：

根据不同的应用，可以设计出不同的寄存器接口。

寄存器地址	寄存器描述	寄存器初值	读写能力
16’h0000	模块版本寄存器	32’h0000_0001	只读
16’h0004	模块控制寄存器	32’h0000_0000	读写
16’h001c	数据1寄存器	32’h0000_0000	读写
16’h0020	数据2寄存器	32’h0000_0000	读写





模块版本寄存器（00h）： 被cpu 读取， 显示当前模块的版本

模块控制寄存器（04h）：模块控制寄存器，

bit[30] ， 1 => update 7段数码管值， 当cpu 写入后， fpga 端自动清零

bit[5:0]  表示7段数码管小数点的位置。

数据1寄存器 （1ch）：7段数码管值

数据2寄存器（20h）：7段数码管值

4.CPU 接口设计：



RISCV  RIB 总线：

RISCV  RIB 总线 转换为 地址， 读， 写，等信号：

经过一些简单的逻辑转换， 实现总线到读写逻辑的转换。

5.软件驱动：

驱动程序先将7段数码管的数值写入到寄存器中， 最后写控制寄存器，控制寄存器包括小数点的位置，和bit【30】 update 信息。

6.软件应用程序：



上层的应用程序handle_m_time_interrupt() 调用底层的驱动程序。



到此，实现了底层的verilog IP 开发，到上层软件应用程序的调用过程。
