I2C接口EEPROM 芯片控制器（Controller）设计以及芯片Verilog模型仿真

I²C接口在小颗非易失性存储芯片EEPROM上经常使用。复习I²C接口特点，速度规定及读写操作过程参考文章I2C接口基础知识一，I2C接口基础知识二。本文在I2C接口设计文章I2C 主设备分频器设计，I2C 主设备启动及读写控制Verilog程序设计的基础上，实现I2C EEPROM 芯片Controller的设计及联合I2C EEPROM 芯片Verilog模型仿真。之前的SPI Verilog模型的仿真验证（ SPI EEPROM 芯片Verilog模型仿真，SPI Flash Verilog 程序 仿真 ）比较简单，只是在test bench文件中模拟了接口协议。本次工程的仿真验证将会基于一个完整设计的I2C EEPROM 芯片Controller，并且如果想要在EEPROM芯片之外的工程中使用I2C Controller只需要稍加改造就可以实现。

1. I2C EEPROM芯片Controller设计

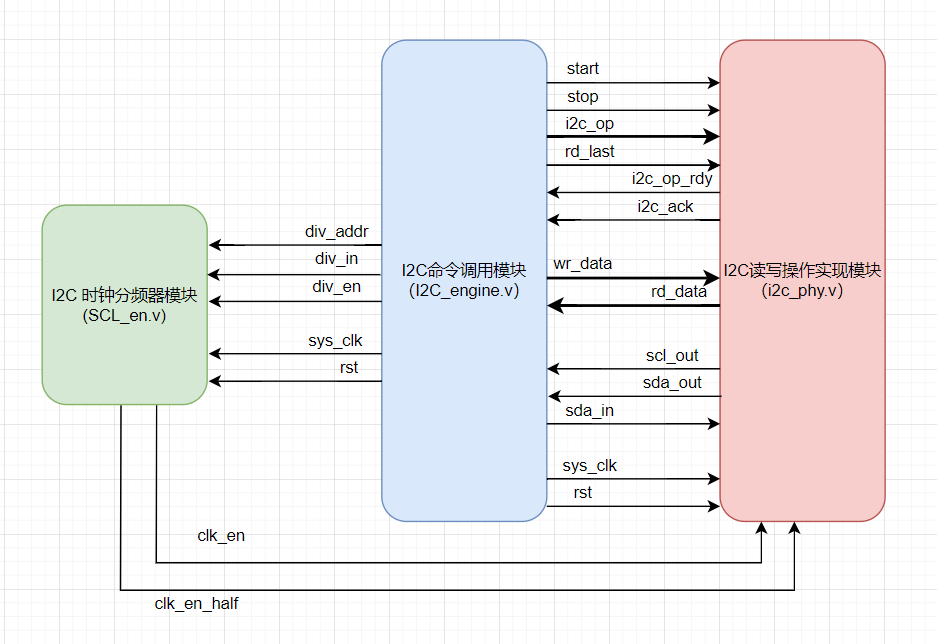

对于I2C EEPROM芯片Controller设计，本文采用了模块化的方法，将一个相对复杂的Controller分为了3个主要的子模块：I2C 时钟分频器模块，I2C读写操作实现模块和I2C命令调用模块。I2C 时钟分频器模块产生I2C操作的分频信号，用来控制发送时钟，或发送接收数据的频率。I2C读写操作实现模块使用I2C 时钟分频器模块的baudtick，并在I2C命令调用模块命令的作用下进行I2C读写操作。三个模块之间信号的交流如图1所示：

图1

• I2C命令调用模块（I2C_engine.v）

目前在I2C命令调用模块中没有进行调用，只是将相关的控制信号封装了一层，再传递出去，代码如下所示：



可以看出在I2C命令调用模块I2C_engine.v中除了例化I2C时钟分频器模块SCL_en.v和I2C读写操作实现模块i2c_phy.v之外，最重要的是将inout信号SDA和SCL进行合并：

assign SDA = sda_dev_out ? 1’bZ : 1’b0;
assign SCL = scl_dev_out ? 1’bZ : 1’b0;



• I2C时钟分频器模块（SCL_en.v）

I2C的数据/时钟的发送和接收都是由I2C时钟分频模块输出的clk_en和clk_en_half控制的，这里完全使用参数化的设置，可以按照设计改变I2C的速度。代码如下：



其中参数CLK_F指的是当前整个模块的系统时钟频率，SPEED指的是I2C频率。这里也是以I2C 4倍频率的信号控制（四个相位分别用两个二倍频的clk_en和clk_en_half错沿对齐），示意图如图2所示：

图2

DIV_COE是计算出来的分频系数，通过赋值给div_f_r（分频计数的阈值）信号，在代码主体中用于分频产生clk_en和clk_en_half两个信号。除了可以通过DIV_COE设置I2C频率，还可以通过设置正确的div_addr = 32’hFFFF_0001和置高div_en信号将div_f_r赋值为div_in。对应代码如下所示：



主要产生clk_en和clk_en_half两个信号的分频部分如下：



• I2C读写操作实现模块（i2c_phy.v）

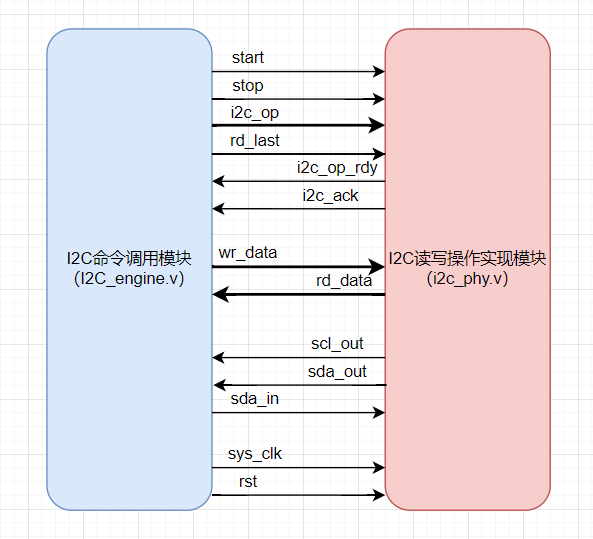

I2C读写操作实现模块接收I2C命令调用模块传递的控制信号来进行I2C的读写操作，如图3所示。start，stop用于控制I2C读写操作实现模块发送start和stop位。i2c_op表示当前读或写操作。rd_last表示连续读的最后一个读操作。同样，I2C读写操作实现模块也传递给I2C命令调用模块一些反馈信号。i2c_op_rdy表示I2C命令调用模块传递过来的命令已经操作完成，比如start位已经发出，已经成功读出一个字节等。i2c_ack输出在写操作的时候slave设备回过来的ACK信号，注意在本工程中没有对i2c_ack信号进行判断，因为本模块也支持除I2C协议外的两线通信接口（two-wire interface，其通信协议中没有强制规定ACK必须是低电平，也可能是高电平），如果有需要可以自行添加判断ACK信号。

除此之外，可以从图3看到，I2C读写操作实现模块接收准备写的数据，并提供读操作获取的数据。时钟线主要由master发出，所以FPGA模块只输出SCL时钟，但是对于FPGA来说，可能接收数据，也可能发送数据。

图3

模块代码如下：

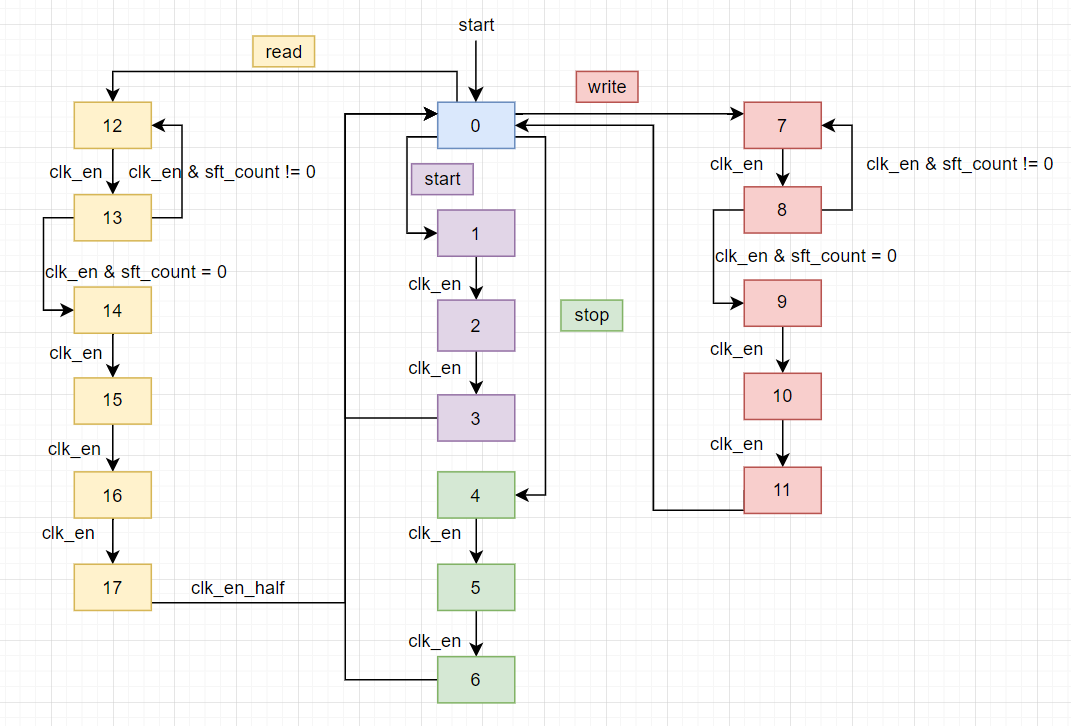

模块中主要实现了一个状态机i2c_st，关于其状态转移示意图如图4所示，注意图中大部分状态的转移条件都是由I2C时钟分频器模块提供的clk_en：



图4

在i2c_st状态机的状态0中判断当前模块需要执行什么操作，可能是start，stop，读还有写，操作分为如下：

• • 状态0可以跳到状态1拉出start波形

实现start波形的代码如下（部分截取）：



start对应的波形如图5所示：

图5

从图5可以看出start波形是保持SCL为高电平，SDA由高电平变为低电平，也就是说在SCL为高电平期间，将SDA拉出下降沿。注意SDA和SCL的波形高低电平都是由clk_en触发的。在start位结束后，返回状态0，并将i2c_op_rdy置位。

• • 状态0跳到状态4拉出stop波形

生成stop波形的代码如下（部分截取）：

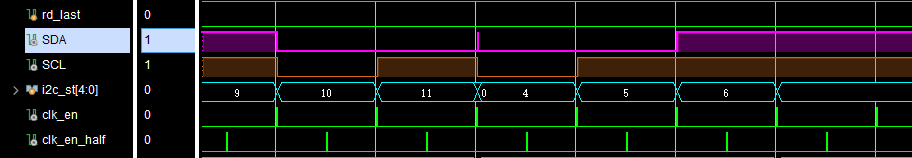

对应的stop波形如图6所示。

图6

通过先将SCL置高，SDA保持为低电平，之后再只将SDA置位，就可以产生stop波形。也就是说，在SCL为高电平期间，将SDA拉出上升沿。同样的注意SDA和SCL的波形高低电平都是由clk_en触发的。在生成stop位后，返回状态0，并将i2c_op_rdy置位。

• • 状态0跳到状态7进行写操作

在I2C_phy.v模块中一次完整的写操作写一个字节，代码如下（部分截取）：



上示代码中还附带了状态0，因为在状态0中信号sft_count被置为7。状态7和8配合将i2c_wr_val中的8个bit按clk_en和clk_en_half的节奏发送，信号sft_count作为i2c_wr_val 的bit索引使用。

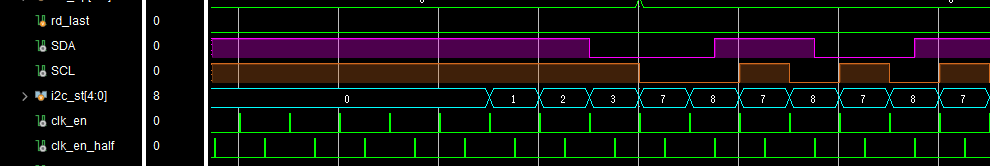

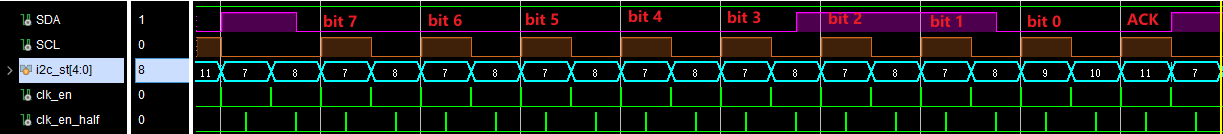

对应的波形图如图7所示：

图7

从图7可以看出，状态7和状态8配合发送一个bit，不断重复，将一个完整字节的bit 7 – bit 0依次发送，与I2C协议的先发MSB是一致的。在状态9，10和11中再多发出一个时钟周期，等待I2C协议接收方回复ACK。在写操作完成后，返回状态0，并将i2c_op_rdy置位。

• • 状态0跳到状态12进行读操作

读操作对应代码如下（部分截取）。在I2C_phy.v模块中，一次完整的读操作也只读出1个字节。如果需要读出多个字节，需要由上层控制重复读操作。和写操作类似，读操作需要使用信号sft_count来索引读出的bit，并组合成一个完整的字节。sft_count在状态0被置为7。

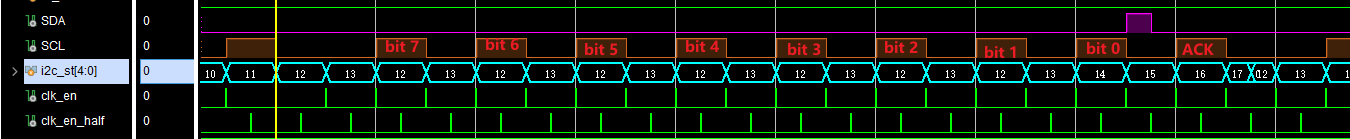

图8所示为读操作的时序图，可以看到状态11和状态12配合读出一个bit，在读完一个字节后，状态14，15发出ACK，状态16和17返回状态0，并将i2c_op_rdy置位。注意在状态15中还判断了是否读最后一个字节（rd_last_r），如果读的是最后一个字节，返回NACK。如果是连续读中间的一个字节，返回ACK，符合I2C协议规定。

图8

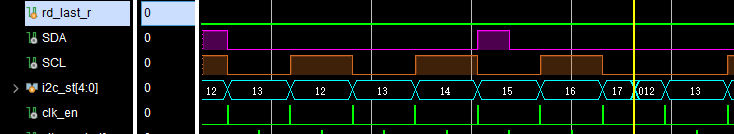

图9所示为连续读中间的一个字节，可以看到SDA发出的是ACK。

图9

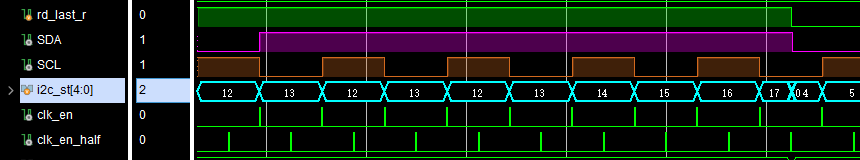

图10所示为读最后一个字节，SDA发出的是NACK。

图10



2. I2C EEPROM芯片Verilog模型仿真

与之前使用SPI EEPROM芯片Verilog模型仿真类似，在仿真中验证I2C controller，如果仿真正确可以再进行编译，进一步的调试。本文选择的是Microchip芯片AT24C02D。

• 在Microchip公司选择芯片的步骤如下所示：
  • 在Microchip官网主菜单Tools and Resources下选择Documentation，如图11所示：

图11

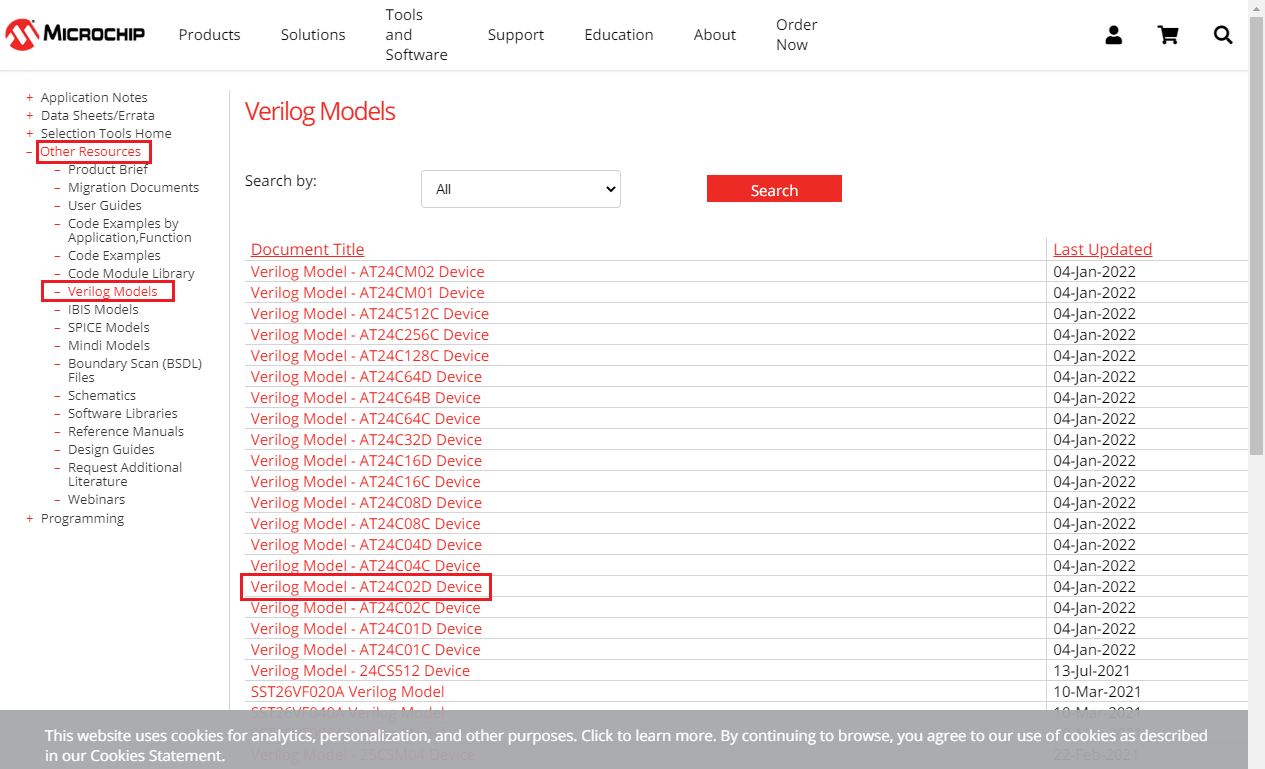

• • 在界面左侧点击打开Other Resources > Verilog Models，如图12所示，选择本文将要使用的I2C接口EEPROM芯片AT24C02D：

图12

AT24C02D.v文件下载（已打包成zip）：

[content_control]

AT24C02D.zip

[/content_control]



• 添加仿真test bench文件tb_i2c.v调度I2C controller来与AT24C02D芯片沟通

图13所示为I2C test bench tb_i2c.v模块给I2C命令调用模块提供命令调用信号。在仿真时，start，stop，i2c_op，rd_last等信号都由tb_i2c.v模块提供。





图13

tb_i2c.v代码如下：

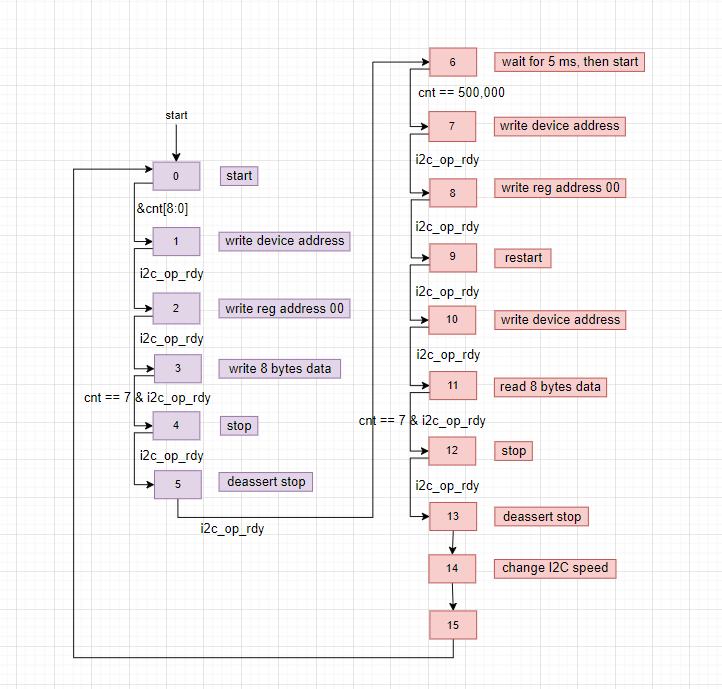

因为tb_i2c.v用来控制读写EEPROM芯片AT24C02D，参考AT24C02的芯片技术手册，AT24C02D EEPROM芯片容量为2 Kbit，也就是256个字节（256 X 8 bit）。页写最多可以写8个字节，超过8个字节会写错，回卷到之前的值（rollover）。每次写操作过后，需要等待EEPROM 5 ms的时间。模块中主要实现了一个状态机st，关于其状态转移示意图如图14所示

图14

tb_i2c.v模块操作可以分解如下：

• • 写操作（状态0-5）

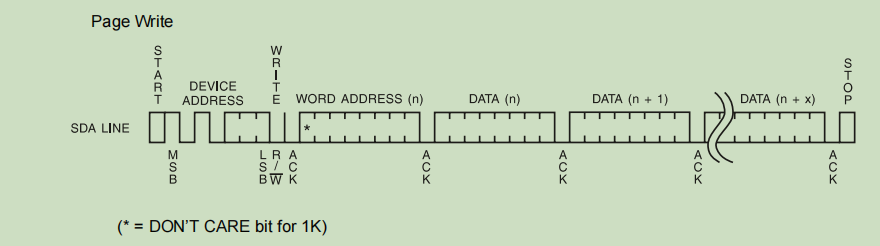

EEPROM页写操作示意图如图15所示：

图15

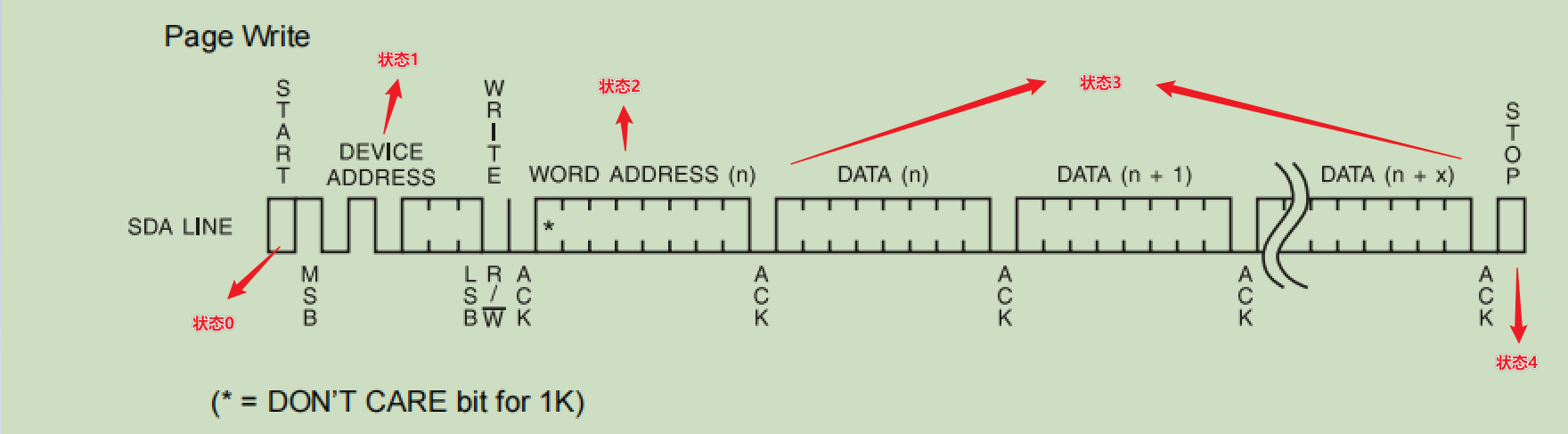

对应上述状态后，如图16所示：

图16

状态5将stop信号置低，注意状态6在等待了5 ms后才重新开始下一次的操作。

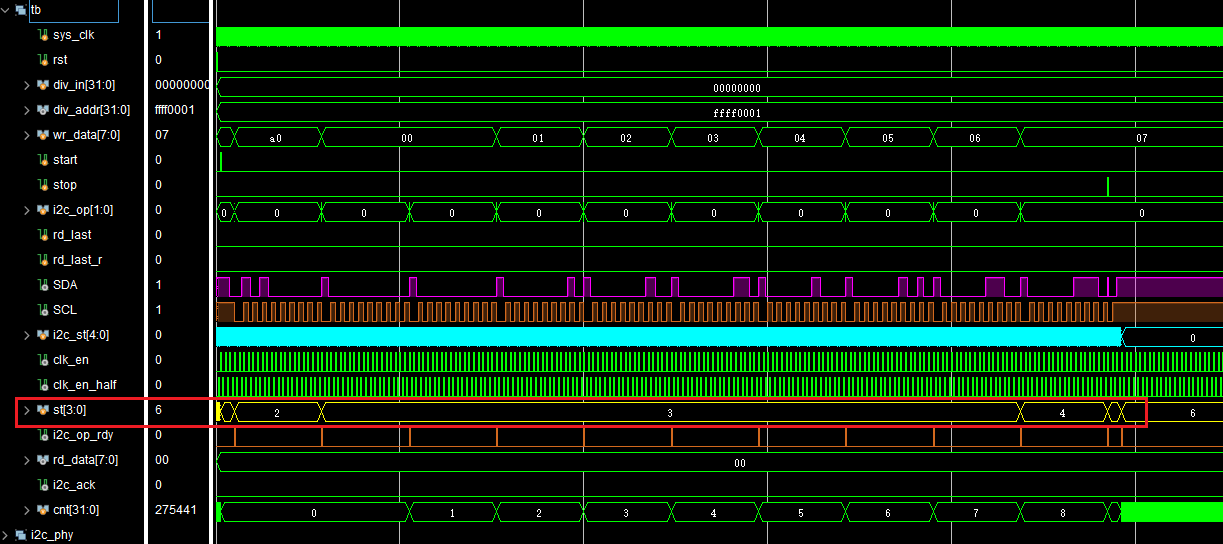

仿真图如图17示，可以看出I2C波形符合设计，从地址0开始，写了8个byte的数，分别为8’h00-8’h07。

图17

• • 读操作（状态6-13）

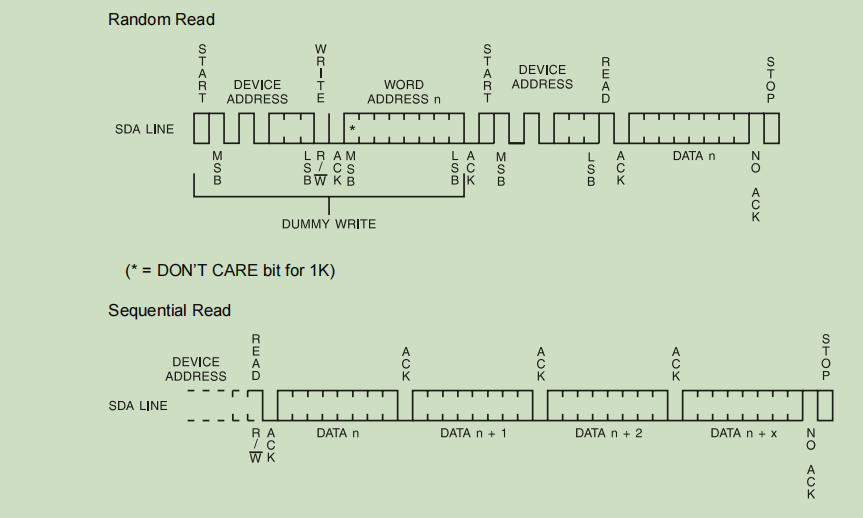

EEPROM随机读 + 连续读 操作示意图如图18所示：



图18

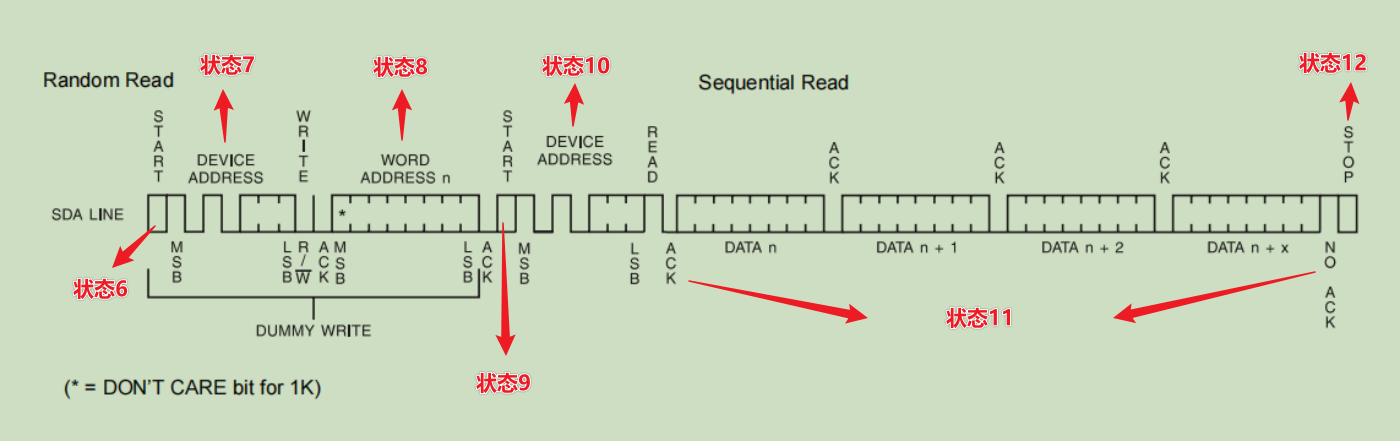

对应上述状态后，如图19所示：



图19

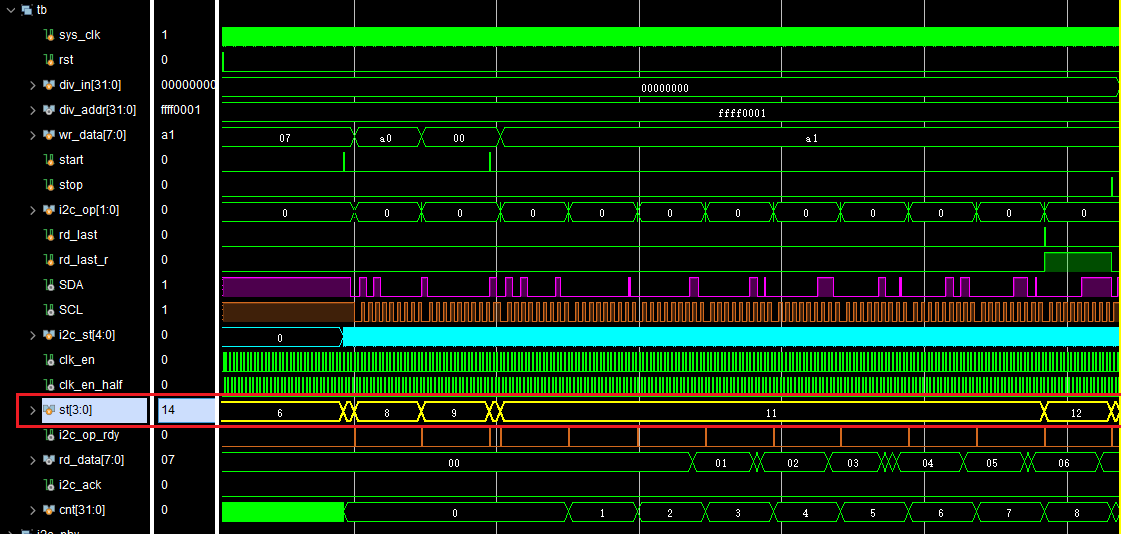

状态13将stop信号置低。仿真图如图20所示，可以看出I2C波形符合随机读 + 连续读的设计，从地址0开始，读出了8个byte的数，分别为8’h00-8’h07。

图20



• • 改变I2C速度（14-15）



在状态14改变div_in，置位使能div_en，以及在tb_i2c.v模块中将div_addr设置为32’hFFFF_0001，使得将相关信号可以传递近SCL_en.v模块，改变分频的计数，从而改变clk_en和clk_en_half的频率， 如下SCL_en代码（部分截取）所示：

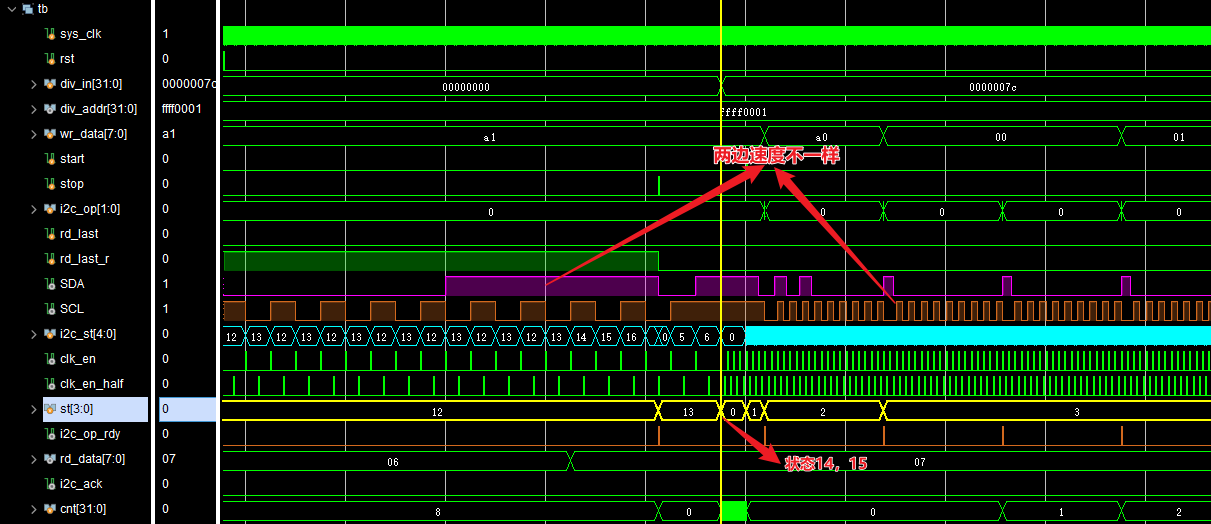

仿真图如图21所示，可以明显看出原本I2C的速度是通过设置传入SCL_en.v模块的参数SPEED，进而设置DIV_COE得到的100k，之后在状态14修改成400k的I2C速度。

图21



3. 总结

本文设计了一个通用的两线制协议（包括I2C） controller，并使用芯片产家提供的芯片Verilog模型配合controller测试。仿真图结果与对应的芯片操作时序图一致，也证明了I2C controller设计正确，包括芯片编程等待的时间5 ms也很好的模拟了出来。总的来说，使用芯片Verilog模型仿真是一种很好的验证手段，可以在没有真实EEPROM器件的时候，验证controller 的正确性。



参考代码下载:

[content_control]

test_i2c.zip
