在实现I2c PHY层设计后，可以实现4种PHY层的操作： 1）START + ADDR + WR/RD +ACK/NACK；2）WR_DATA + ACK/NACK；3）RD_DATA + ACK/NACK；4）STOP。之后就需要上层模块将PHY层组装起啦，根据用户指令，cmd模块分别发送这4种操作，完成I2c 协议。cmd 层设计结构如下：
1 cmd 层结构设计

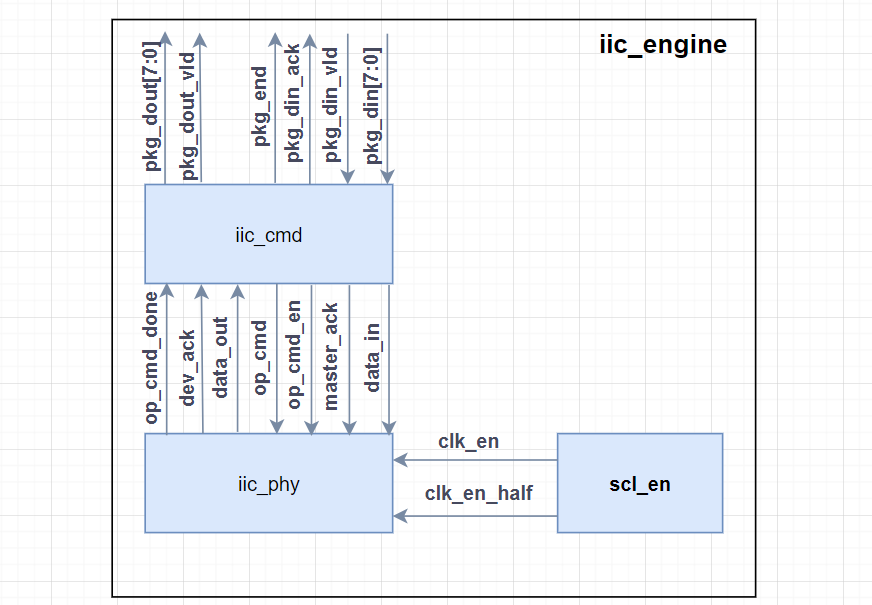

图1
如图1所示， 在phy层基础上设计iic_cmd 层， 这层主要是用来将用户发来的数据解析为phy层所识别的4种操作，完成相应的i2c 总线协议。iic_cmd 层需要和上层应用进行数据交互（握手），同时将上层的数据翻译为phy层操作命令。 这里就需要定义和上层的接口协议了。

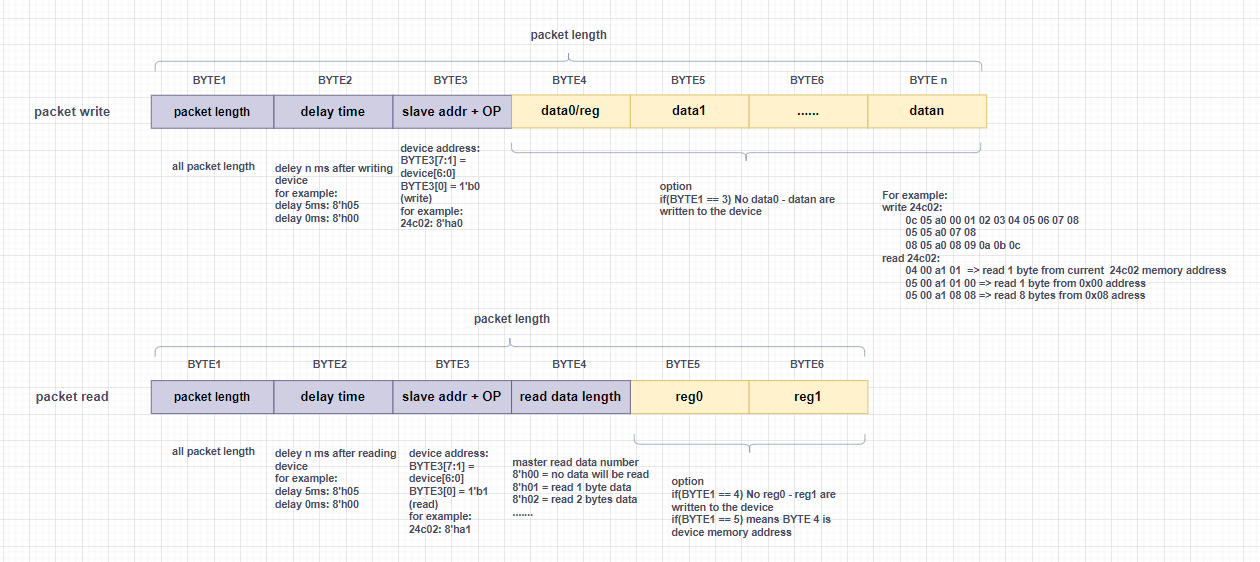

图2
如图2 所示， iic_cmd层和上层应用使用一个接口协议，用来确定上层数据的格式。分别为写I2C 数据格式和分别为读I2C 数据格式。
- 写I2C 数据格式：总包长(1byte) + 完成I2c协议后等待时间(ms 单位， 1byte） + 设备地址 + 写 （1 byte） + 数据 。。。。
- 读I2C 数据格式：总包长(1byte) + 完成I2c协议后等待时间(ms 单位， 1byte） + 设备地址 + 读 （1 byte） + 从设备种读取多收字节数据（1byte） + 设备存储地址（可选 ，1-2 bytes）
packet length : 数据包第1字节，标识当前包的总长度。
delay time : 数据包第2字节，表示当前I2c 操作后， 等待多少ms，再进行下次操作。
slave addr + op: 数据包第3字节，标识当前操作的外设地址,同时包括读写信息, OP = 0 ,表示写; OP = 1, 表示 读。
data/reg：写数据包第4字节，可以是设备存贮地址或者是写数据。
read data length：读数据包第4字节，表示准备从设备种读取多少个字节。 如果为0， 表示当前读操作无效。
data：写数据包第5 – n字节，表示有多少数据需要写入设备中。 写入数据总量可以通过 packet length – 3 计算出来。
reg0,reg1：写数据包第5 – 6字节，可选项，如果有，代表从设备的哪个存储地址开始读取数据，如果没有，表示从当前地址读取设备数据。
iic_cmd 层就是接收到以上包协议，根据协议，分析出控制器要对设备进行那些操作。
2 iic_cmd 模块解析
iic_cmd 模块主要是通过一个状态机解析数据包格式，得到相关的iic phy 所需要的信息，完成对phy的相关操作，最后在根据协议，是否需要延迟，延迟多长时间等。模块与上层应用的数据接口如下：
|
1 2 3 4 5 6 7 8 |
// app interface input [7:0] pkg_din, input pkg_din_vld, output reg pkg_din_ack = 0, output reg pkg_end = 0, output reg [7:0] pkg_dout = 0, output reg pkg_dout_vld = 0, |
上层应用使用pkg_din_vld 发送完整数据包， pkg_din_vld 上升沿和pkg_din 同时由上层应用发出。
iic_cmd 得到pkg_din_vld 信号，抓取pkg_din 信息（数据包第1字节），返回
图3
pkg_din_vld: 数据输入包络线， 从第一个数据输入开始，知道cmd 层返回pkg_end 信号后，结束。
pkg_din： 应用层发给cmd层的数据。
pkg_din_ack：每当cmd层得到一个数据后， 就产生一个ack信号，通知上层应用程序，可以发送下一个数据了。
pkg_end：当前包结束标志，cmd层发出，通知上层应用程序，当前包处理结束。
pkg_dout: cmd模块输出，从phy层得到的数据被发送到应用层。
pkg_dout_vld: 指示pkg_dout 数据有效，只有一个时钟宽度。
状态机接口如下：

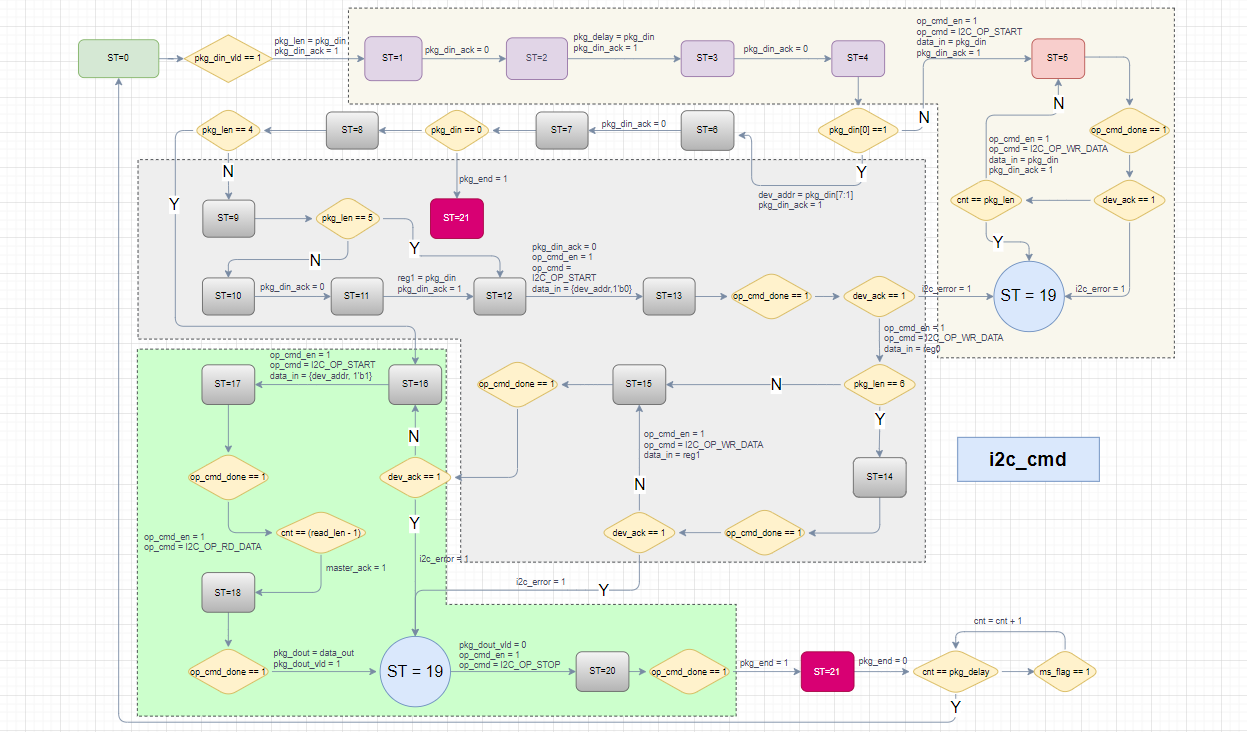

图4
黄色部分： 读取应用层数据，进行写操作
灰色部分：读操作，读取应用层数据， 确定读取设备中的memory 地址
绿色部分：读操作，读取设备中的数据。
iic_cmd代码部分：
|
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80 81 82 83 84 85 86 87 88 89 90 91 92 93 94 95 96 97 98 99 100 101 102 103 104 105 106 107 108 109 110 111 112 113 114 115 116 117 118 119 120 121 122 123 124 125 126 127 128 129 130 131 132 133 134 135 136 137 138 139 140 141 142 143 144 145 146 147 148 149 150 151 152 153 154 155 156 157 158 159 160 161 162 163 164 165 166 167 168 169 170 171 172 173 174 175 176 177 178 179 180 181 182 183 184 185 186 187 188 189 190 191 192 193 194 195 196 197 198 199 200 201 202 203 204 205 206 207 208 209 210 211 212 213 214 215 216 217 218 219 220 221 222 223 224 225 226 227 228 229 230 231 232 233 234 235 236 237 238 239 240 241 242 243 244 245 246 247 248 249 250 251 252 253 254 255 256 257 258 259 260 261 262 263 264 265 266 267 268 269 270 271 272 273 274 275 276 277 278 279 280 281 282 283 284 285 286 287 288 289 290 291 292 293 294 295 296 297 298 299 300 301 302 303 304 305 306 307 308 309 310 311 312 313 314 315 316 317 318 319 320 321 322 323 324 325 326 327 328 329 330 331 332 333 334 335 336 337 338 339 340 341 342 343 344 345 346 347 348 349 350 351 352 353 354 355 356 357 358 359 360 361 362 363 364 365 366 367 368 |
`timescale 1ns / 1ps module iic_cmd # ( parameter CLK_F = 100_000_000 ) ( input sys_clk, // phy interface output reg [1:0] op_cmd, output reg op_cmd_en, input op_cmd_done, output reg master_ack, input dev_ack, output reg [7:0] data_in, input [7:0] data_out, // app interface input [7:0] pkg_din, input pkg_din_vld, output reg pkg_din_ack = 0, output reg pkg_end = 0, output reg [7:0] pkg_dout = 0, output reg pkg_dout_vld = 0, output reg i2c_error = 0, input rst ); localparam I2C_OP_START = 2'b00; localparam I2C_OP_WR_DATA = 2'b01; localparam I2C_OP_RD_DATA = 2'b10; localparam I2C_OP_STOP = 2'b11; //============================================== localparam MS_CNT = CLK_F/1000; reg ms_flag = 0; reg [23:0] ms_cnt = 0; always @ (posedge sys_clk) if(pkg_end) begin ms_cnt <= 0; ms_flag <= 0; end else begin ms_flag <= 0; if(ms_cnt == MS_CNT - 1) begin ms_flag <= 1; ms_cnt <= 0; end else ms_cnt <= ms_cnt + 1; end reg [7:0] reg0 = 0; reg [7:0] reg1 = 0; reg [7:0] pkg_len = 0; reg [7:0] read_len = 0; reg [7:0] pkg_delay = 0; reg [6:0] dev_addr = 0; reg [31:0] cnt; reg [4:0] st = 0; //====================== always@(posedge sys_clk or posedge rst) if(rst) begin cnt <= 0; op_cmd <= 0; op_cmd_en <= 0; master_ack <= 0; pkg_din_ack <= 1'b0; pkg_dout_vld <= 1'b0; i2c_error <= 0; st <= 0; end else case(st) 0: begin op_cmd <= 0; op_cmd_en <= 1'b0; i2c_error <= 0; cnt <= 0; pkg_dout_vld <= 1'b0; pkg_din_ack <= 1'b0; pkg_end <= 0; if(pkg_din_vld) // waiting for app start begin pkg_len <= pkg_din; // get package length from app layer pkg_din_ack <= 1; st <= 1; end end 1: begin pkg_din_ack <= 0; if(pkg_len < 4 ) begin pkg_end <= 1; st <= 21; end else st <= 2; end 2: begin pkg_delay <= pkg_din; // get delay time after the transaction finished pkg_din_ack <= 1; st <= 3; end 3: begin pkg_din_ack <= 0; st <= 4; end 4: begin cnt <= 3; if(pkg_din[0]) // read begin dev_addr <= pkg_din[7:1]; // get device address pkg_din_ack <= 1; st <= 6; end else //write begin op_cmd_en <= 1'b1; op_cmd <= I2C_OP_START; data_in <= pkg_din; // device_addr + wr/rd pkg_din_ack <= 1; st <= 5; end end //========================= write 5: // write data begin op_cmd_en <= 1'b0; pkg_din_ack <= 1'b0; if(op_cmd_done) begin if(!dev_ack) begin if(cnt == pkg_len) // jump to stop if the data had been sent st <= 19; else begin pkg_din_ack <= 1'b1; op_cmd_en <= 1'b1; op_cmd <= I2C_OP_WR_DATA; data_in <= pkg_din; // send data to device cnt <= cnt + 1; end end else begin i2c_error <= 1'b1; st <= 19; // jump to stop end end end //=========================read 6: begin pkg_din_ack <= 0; st <= 7; end 7: begin cnt <= 0; read_len <= pkg_din; // get read device length pkg_din_ack <= 1; if(pkg_din == 0) // read device length = 0 means no read operation begin pkg_end <= 1; st <= 21; end else st <= 8; end 8: begin pkg_din_ack <= 0; if(pkg_len == 4) //restart, random read device st <= 16; else st <= 9; end 9: begin reg0 <= pkg_din; // device memory address 1 pkg_din_ack <= 1; if(pkg_len == 5) st <= 12; else st <= 10; end 10: begin pkg_din_ack <= 0; st <= 11; end 11: begin reg1 <= pkg_din; // device memory address 2 pkg_din_ack <= 1; st <= 12; end 12: // start read transaction from memory address begin pkg_din_ack <= 0; op_cmd_en <= 1'b1; op_cmd <= I2C_OP_START; data_in <= {dev_addr,1'b0}; st <= 13; end 13: begin op_cmd_en <= 1'b0; if(op_cmd_done) begin if(!dev_ack) begin op_cmd_en <= 1'b1; op_cmd <= I2C_OP_WR_DATA; data_in <= reg0; if(pkg_len == 6) st <= 14; else st <= 15; end else begin i2c_error <= 1'b1; st <= 19; // 从设备ack/nack 错误跳转状态 end end end 14: begin op_cmd_en <= 1'b0; if(op_cmd_done) begin if(!dev_ack) begin op_cmd_en <= 1'b1; op_cmd <= I2C_OP_WR_DATA; data_in <= reg1; st <= 15; end else begin i2c_error <= 1'b1; st <= 19; // 从设备ack/nack 错误跳转状态 end end end 15: begin op_cmd_en <= 1'b0; if(op_cmd_done) begin if(!dev_ack) st <= 16; else begin i2c_error <= 1'b1; st <= 19; // 从设备ack/nack 错误跳转状态 end end end 16: //restart begin master_ack <= 1'b0; cnt <= 0; op_cmd_en <= 1'b1; op_cmd <= I2C_OP_START; data_in <= {dev_addr,1'b1}; st <= 17; end 17: // read data begin op_cmd_en <= 1'b0; pkg_dout_vld <= 1'b0; if(op_cmd_done) begin op_cmd_en <= 1'b1; op_cmd <= I2C_OP_RD_DATA; cnt <= cnt + 1; if(cnt != 0) // I2C_OP_RD_DATA respond begin pkg_dout <= data_out; pkg_dout_vld <= 1'b1; end if(cnt == (read_len - 1) ) // the last read transaction need a NACK begin cnt <= 0; master_ack <= 1'b1; st <= 18; end end end 18: begin op_cmd_en <= 1'b0; pkg_dout_vld <= 1'b0; if(op_cmd_done) begin pkg_dout <= data_out; pkg_dout_vld <= 1'b1; st <= 19; end end //=========== stop 19: begin pkg_dout_vld <= 1'b0; op_cmd_en <= 1'b1; op_cmd <= I2C_OP_STOP; i2c_error <= 1'b0; st <= 20; end 20: begin op_cmd_en <= 1'b0; cnt <= 0; if(op_cmd_done) begin pkg_end <= 1; st <= 21; end end 21: begin pkg_end <= 0; if(cnt == pkg_delay) st <= 0; else if(ms_flag) cnt <= cnt + 1; end default:st <= 0; endcase endmodule |
3 仿真
图5

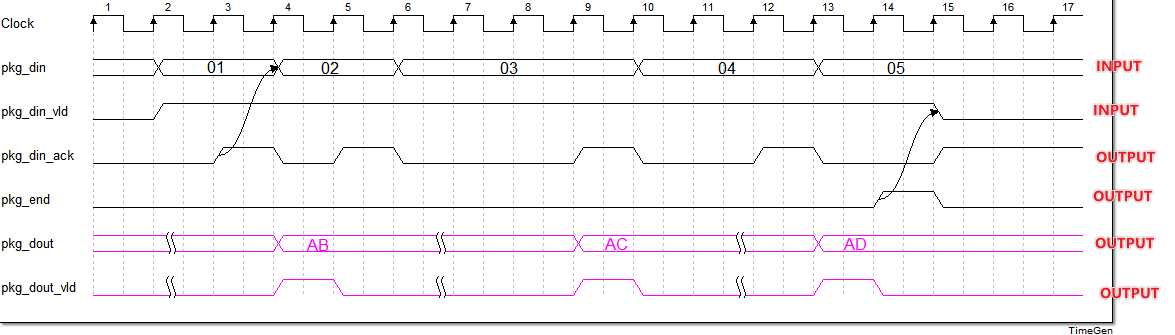

如图5所示，当应用层发送 0c 05 a0 00 00 01 02 03 04 05 06 07 （写设备）, 当cmd层接收到应用层的数据后，cmd层发送pkg_din_ack 给应用层；当整包结束后，cmd层发送pkg_end 给应用层，应用层撤销pkg_din_vld。
图6
当应用层发送：04 01 a1 02 （随机读设备），cmd层接收到应用层的数据后，读设备，读出的数据通过pkg_dout, pkg_dout_vld 返回应用层。
