Verilog 运算符及分类

Verilog 运算符比常规的软件编程语言的运算符要复杂的多，也比较难以掌握，不仅涉及到广泛的位操作，还涉及到多值的运算结果。如在Verilog中不仅有数据运算，还涉及到X，Z的与0，1 等的运算结果。本节内容将尽量详细介绍这些运算符的运算规则，并以各种实例展示运算过程和结果，希望帮助大家理解。

Verilog 运算符的分类：

1.按照操作数的多寡分类，可以分为：

单目与多目运算符，具体按照运算符操作数的多少可以将运算符分为三种：

（1）单目运算符(unary operator):

可以带一个操作数,操作数放在运算符的右边。操作数可以为变量，表达式或数值。

单目运算符有： ~ ！ +   –

~是取反运算符（对向量按位取反）。

！取非运算符，对变量整体评估，

如 wire [3:0] a=4’b1010;  ~a的值为4’b0101;

而!a的值为0，或1’b0。对于!a可以这样理解：判断a的是否为零，如果为零，则!a的值为1, 或1’b1; 否则为0，或1’b0。

例：

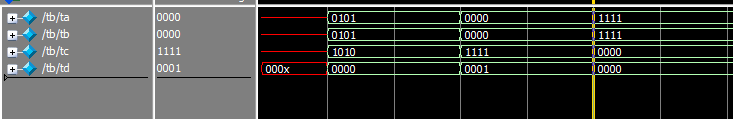

仿真结果如图1，

图1

单目运算符在单个bit变量求值时，运算结果位宽仍然是一位。在对向量求值时，~按位取反，得到与原变量同等位宽的值，而！是对整个向量评估，如果向量为0，则结果为1’b1;如果原变量不为零，则结果为1’b0;

+,-在这里表示符号运算，+表示正数，-表示负数。一般放在十进制数的前面。

还有4个运算符既可以作为单目运算符使用，也可以作为双目运算符使用。作为单目运算符使用时，意义如下：

& 按位与，| 按位或， ^ 按位异或，^~ 按位同或(异或非)

&a[3:0] ,   等同于a[0] & a[1] & a[2] & a[3];  逐位相与求结果，结果位宽为1.

|a[3:0],     等同于a[0] | a[1] | a[2] | a[3];    逐位相或求结果，结果位宽为1.

^a[3:0],    等同于a[0] ^ a[1] ^ a[2] ^ a[3];  逐位异或求结果，结果位宽为1.

^~a[3:0], 等同于a[0]^~a[1]^~a[2]^~ a[3];逐位同或（异或非）求结果，结果位宽为1.

（2） 二目运算符(binary operator):

可以带二个操作数,操作数放在运算符的两边。

二目运算符有：&& ，|| ，+，–，* ，/，% ，&，|，==，>=,  >,  <=,  <等，其中&&为逻辑与，|| 为逻辑或，

（3） 三目运算符(ternary operator):

可以带三个操作,这三个操作数用三目运算符分隔开。

三目运算符有选择运算符？

r = s ? t : u;

单目或多目运算符的使用见下例:

clock = ~clock;  // ~是一个单目取反运算符, clock是操作数。

c = a | b;              // 是一个二目按位或运算符, a 和 b是操作数。

r = s ? t : u;         // ?    : 是一个三目条件运算符, s,t,u是操作数。



2. 按照功能分类，可以分类如下：

a.按位运算符（bitwise operator)

&   |   ~   按位 与、或及取反运算符

b.逻辑运算符(logic operator)

&&   ||   ！ 逻辑  与 、或、非

c.关系运算符(relation operator)

>  >=  <  <=     大于，大于等于，小于，小于等于

d.等式运算符 (Equality operator)

==  !=  ===  !==   等于，不等，全等，非全等

e.移位运算符 (shift operator)

<<  >>   左移，右移， <<<，>>>带符号操作数的左右移

f.并位运算符 (concatenation operator)

{   }    并位运算符 或位拼接运算符。

g. 选择运算符  (selection operator)

？选择运算符

h. 符号运算符 (sign operator)

+（正）,-（负）

i.算数运算符(arithmetic operator)

+（加），-（减） ，*（乘），/（除），%（求余），**（指数或求幂）

j. 规约运算符

&，| ，^ 也称缩减运算符

例如：  &a[3:0] 等效为 a[3]&a[2]&a[1]&a[0];

后面将按照章节分别介绍各个运算符的使用。
