Verilog 等式运算符

Verilog语法中等式运算符包含==，!=，===以及!==等4种；该四种运算符也属于关系运算符的范畴。由于具有一些特殊性，这里将等式运算符作特别讨论。

1) ==，!=  运算符

== 运算符表示比较的变量是否相等，相等为1或真（true),不相等为0，或假（false)。

!= 运算符表示比较的两个变量是否不相等，不相等为1或真（true),相等为0，或假（false）。

比较的结果可以作为值赋值给其它变量，也可以作为if,case,?等语句的判断条件使用。

与关系运算符一样，如果比较双方变量，有一个包含Z或X，则比较的结果为X。

例：



从上面的例子可以看出，等式运算符组成的表达式可以赋值给变量，如：assign comp = a != b;，也可以直接用在判断语句作为判断条件，如：assign e = (a==b) ? c : d;

下面是testbench文件给出激励文件，观察在a,b 的值不为X，Z的时候，e,f的值，以及在a,b为X或Z时，comp,e,f的值。

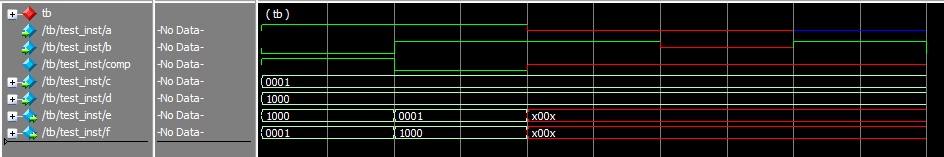

Modelsim的仿真结果如下图：

图1

从上面的图1可以看出，无论a,b中哪一个出现了X，Z，comp的结果都是X，

并不是a,b的值都为X，比较结果会返回1.

而e,f的值却非常有意思，并不是在判断条件为X时，e,f的值全部都为4’bXXXX;而是4’bX00X;这个值是如何得到的呢？

首先当判断条件出现X时，语句“assign e = (a==b) ? c : d; ”中的e不能确定自己的结果来自c 还是d, 但如果c,d值中有某些位的值相同，则e对应的这些位是确定的，如c为4’b1000,d为4’b0001,c与d的中间两位相同，因此无论最后是c赋给了e，还是d赋给了e,中间两位都为00，因此结果就可以解释了。

2)  等式运算符===，!==

===又称为全等运算符，只有比较的两边对应的位完全相等才返回1或真（true),否则返回0或假（false)。

!==为非全等运算符，运算结果与“===”的运算结果相反。

注意：全等比较符不仅0，1参与比较，X，Z也是比较的成员，如 a的值为1‘bX,b的值也为1’bX , 则a===b的返回值为1或真（true).

将上面的代码修改后，再看仿真结果，并比较与==，！=的结果有何不同。



Testbench 激励程序

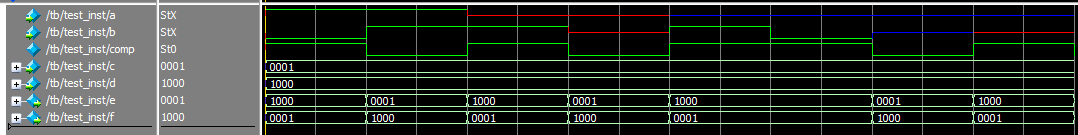

Modelsim 仿真结果



图2

从图2可以看出，===与==，!== 与 !=的仿真结果完全不同。

注：在数字电路中，如果只是0，1的二值比较，=== 与 ==，!== 与 !=是相同的。
