Verilog 函数及调用

函数是Verilog语法中可维护、可重用的功能语句。主要用来定义一个功能模块可在文件甚至在整个工程中重用。这样的功能模块比简单的复制、粘贴部分程序维护起来容易的多。如果在以后的使用中调整函数的局部功能，只要修改function的语句就可以，不用在整个项目中修改每处的代码。

函数体内的语句是顺序语句，但由于函数不允许带时钟驱动，因此函数从整体上讲是组合逻辑函数。

函数模板：

1.函数体的定义格式如下：

1. 1. function [Width-1..0]  fun_name (input 1,input 2…);
   2. 关键字function:函数由关键字function 引导
   3. 函数名： function 之后是函数返回值的位宽，如 [Width-1..0] ，这是一个可选项，当位宽为1时可以省略。
   4. 紧跟着函数名，如fun_name，函数名又是函数的返回值，是输出类型（output).
   5. 参数：函数的参数是由括号括起来的一个或多个输入型参数。在调用时可以把module的input端口，wire型变量，reg型变量传入，但不能把output端口直接传入。
   6. 函数声明最后以 ‘；’  结尾
   7. 函数以endfunction 结束

2. 函数体描述应按照如下规则进行：

   1. 在函数体内不能使用与delay（#delay)以及时钟相关的行为（如posedge，negedge）等。
   2. 函数体内的逻辑是组合电路而不是时序电路。
   3. 函数描述的行为是可综合的。
   4. 函数可以有多个输入参数，输出参数只有一个，也就是返回值（通过函数名返回）
   5. 函数调用时的参数顺序应和定义时的参数顺序一致。
   6. 函数的返回值位宽如没有明确声明，将返回1bit的值
   7. 函数执行是立即而完成的，没有时间延迟（这是相比较时序电路而讲的，综合和布局布线后组合逻辑和布线延迟还是有的）
   8. 函数内也可以调用其它函数，但不能调用task。
   9. 函数内定义的变量只在函数内可见，是局部变量，而且只能是reg型变量。
   10. 函数体内不能使用非阻塞赋值。

函数可以定义为自动型（automatic type, 在Verilog 2001版本中新加的 )，后面会有对automatic函数的特性及使用进行描述。

3. 函数的使用

    函数module里定义并在module使用，也可以通过module例化行成一个文件，这样就可以在整个工程内使用。

例1：利用函数设计一个四位可控的加法-减法器

Testbench 模块 tb.v

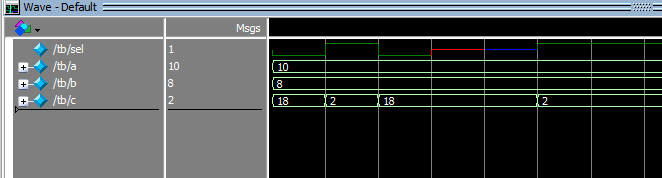

仿真波形如下：

图1

图1显示在函数中使用了分支语句if实现加、减选择。而且if分支语句阻止’X’的传递。

从实体程序到仿真程序可以看出，函数（function)只能在module内部定义并使用，如果将函数用在多个文件中使用只要将该函数所在的模块（module) 例化即可。

4. 自动型函数

自动型函数是相对静态（static）函数而言的，在Verilog中没有指定为自动型的函数皆为静态函数，这一点与C语言正好相反。自动型函数允许重入。
