在Quartus 下有许多免费的IPcore可以使用，其中存储器就包括ROM，单口RAM，双口RAM，FIFO等。这些集成功能IPcore功能强大，接口简单，仿真文件齐全，配套的设计案例丰富。充分利用这些IPcore不仅使设计变得简单，性能高，而且稳定可靠。本节内容就从最简单的ROM IPcore的生成，配置及使用介绍开始，逐步把相关的存储器类IPcore介绍给大家。在这篇文章中主要介绍ROM的生成与配置。
ROM （read only memory）只读存储器，也就是掉电信息不丢失。大家可能会有疑问，既然FPGA是基于RAM的架构，FPGA内如何做到掉电信息不丢失的？其实原理很简单，也就是ROM的内容随着FPGA上电配置，一起从外部存储器中将ROM的内容写入的。因此从用户的角度看，的确做到ROM的信息在掉电后信息一直保存的现象。为了使用方便，Quartus 提供ROM的生成与配置向导，ROM的生成步骤如下：
1. 新建测试工程
在learning_course 目录新建文件夹test_rom（c:/learning_course/test_rom），工程名称test_rom，顶层设计实体（top level design entity）的名称为test_rom。器件选择Cyclone 10 LP , 10cl006YE144C8G。EAD tool Settings –>Simulation–>Modelsim-Altera。
2.选取ROM类型

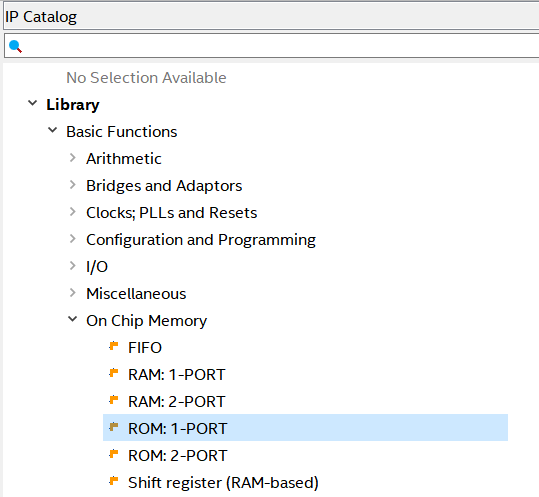

在工程的 IP Catalog区域内Library–>Basic Functions–>On Chip Memory–>ROM:1-PORT,如图1，双击跳出界面如图2。
图1

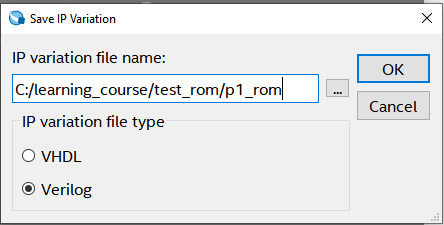

在图2中IP的文件名称为p1_rom，可以根据命名规则给出名称，这里以p1_rom为例。点击OK. 弹出对话框如图3，
图2
3. 配置ROM参数

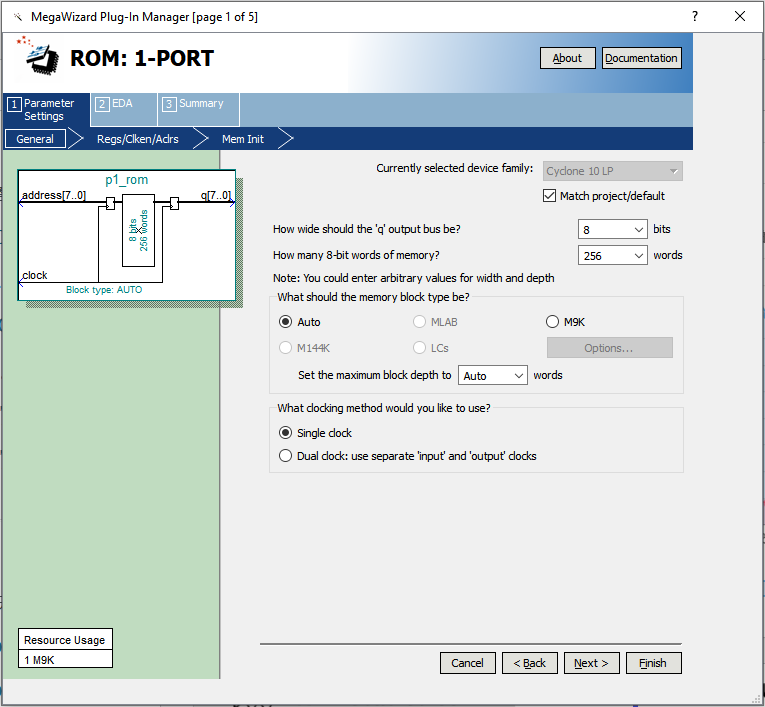

在图3中设置如下：
-
- 输出的宽度8bits和深度256 words，这主要映射到左边的图形的输出q的向量宽度（如本例为q[7..0]对应8位宽度）和地址深度（如本例address[7..0] 为256 words).其实在选定芯片的可提供的范围内，宽度和深度是可以任意设定的。这里设定的是工程中ROM的使用情况。
- 选择memory block 的类型，在Cyclone 10 LP 中只有M9K一种类型可以使用，如果选择的器件是其他类型如Arria10系列或Straitix10系列，有更多的类型可以支持，如MLAB，LCs，M144K等。可以选择具体类型（用户定制），也可以选择Auto（自动，由系统根据系统优化进行选择配置）。因此对于Cyclone 10 LP 器件选择Auto 与选择M9K效果相同。这里设定的是每个M9K的配置情况。
- 对于M9K的结构，最佳使用方式是1bit x 9K ，或9 bits x 1K，18bits x 512，36 bits x 256等方式，这样可以把M9K的资源充分利用起来。可以作不同的选择观察左下角资源使用情况（ Resource Usage)。
- 时钟的设定，根据需要可以将地址和输出设为同一个时钟，也可以设为不同的时钟，这里设为相同的时钟。点击NEXT，跳出对话框如图4，
图3
图4中的各个设置及问题解释如下：
-
- ROM的输出的数据是否需要寄存器锁存? （这个是可选项）
-
- 只锁存地址（这个是必选项），不锁存数据输出如图4，这样的选择在地址确定后只有地址通道带来的一级延迟，例：读取地址8’h0f到8’h1f的值。
|
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 |
reg [7:0] addr; wire [7:0] q; reg [7:0] data; reg [1:0] rd_st; //状态 always@(posedge clk or posedge rst) if(rst) begin rd_st <= 0; data <= 0; addr <= 0; end else case(rd_st) 0: begin rd_st <= 1; data <= 0; addr <= 8'h0f; end 1: begin //给状态下，addr==8'h0f rd_st <= 2; data <= 0; addr <= addr + 1; end 2: begin //给状态才得到 地址 8'h0f的值。 data <= q; if(addr == 8'h1f) begin rd_st <= 3; end else begin addr <= addr + 1; end end 3: begin data <= q; rd_st <= 0; end default: rd_st <= 0; endcase |
从上例可以看出，在状态0给地址addr赋值，在状态1时addr的输出才得到地址值，而ROM有时在clock的驱动下的地址锁存，因此ROM内的地址address的输出也延迟一个时钟才会输出，如果如图4的结构，q端没有寄存器缓冲，逻辑译码可以直接输出。
-
- 如果q端也有寄存器锁存，输出将会再延迟一个时钟输出。
图4
-
- 时钟使能，主要考虑到低功耗模式，如果设计的产品将来会运行在低功耗模式，需要深度睡眠状态，就要添加时钟使能端。当然时钟使能添加后，IPcore的使用也变得相对复杂。
- 选择是否添加异步清零端口aclr，该端口是针对address及输出端q的寄存器而言的，即在添加了异步清零后，可以通过异步清零端口清除寄存器的值。这里没有选择异步清零端口。

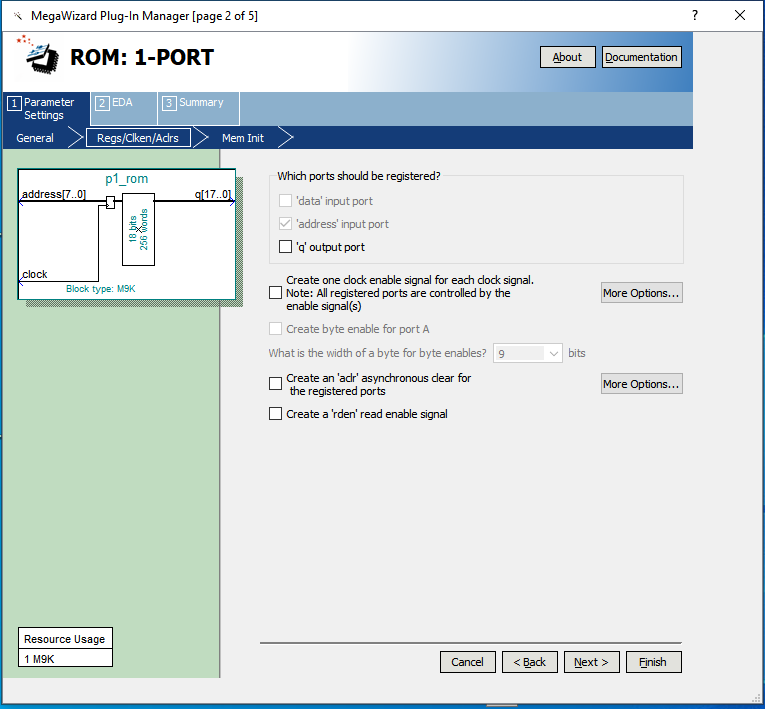

- 选择是否创建’rden’端口，如果选择创建该端口，在ROM读取的时候rden必须为高（逻辑1），输出端口q才会更新。如图5，
图5
在图5中点击Next，跳到对话框图6，

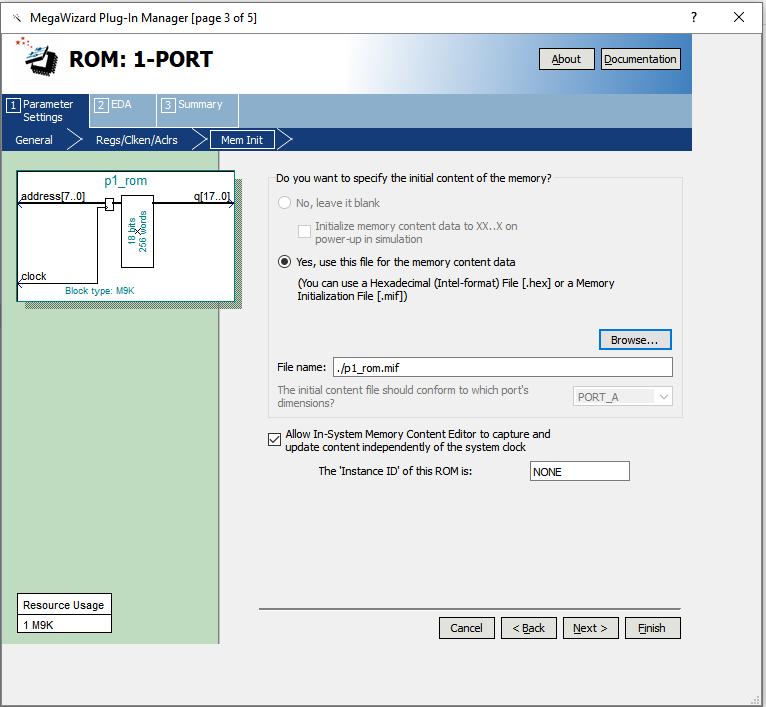

4.ROM 的初始化文件

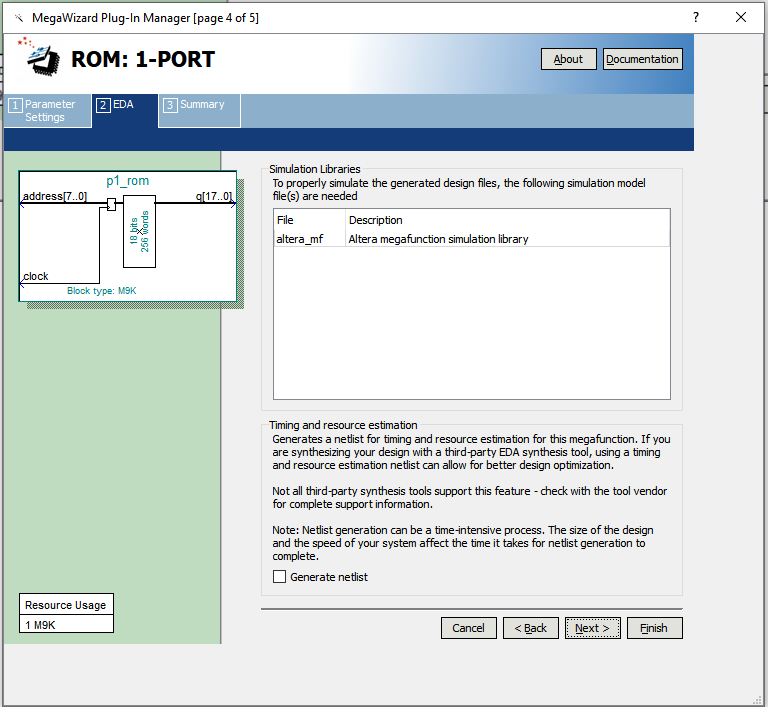

图6中的设置：
点击Next，跳出图7 对话框。
图 6
图7 提示
图7

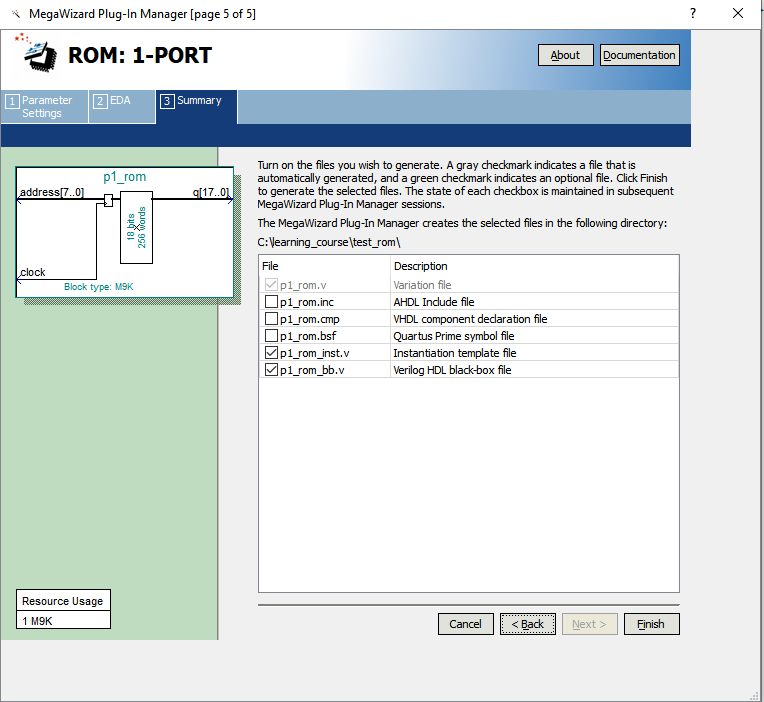

在图8中选择需要的文件，如p1_rom_inst.v，p1_rom_bb.v。
图8
点击Finish , 完成ROM的生成。
关于如何使用ROM和*.mif文件在后续的文章中会继续介绍。
