作者：图图，庄乾起，Yvonne
Verilog编程时，使用function可以将可被复用的组合逻辑功能提取出来，使代码易于参数化，也便于维护。因此在许多的代码复用设计中都采用了function 调用的方式实现，特别是有一定功能的函数发生器。下面以二进制伪随机序列生成器为例介绍function调用在参数化设计中的应用。
举例如下：
PRBS（Pseudo-random Binary Sequence）通过一个生成多项式产生伪随机数据，特别适合FPGA中通信加密处理。
一般来说，PRBS由LFSR（linear feedback shift register，线性反馈移位寄存器）生成。在生成过程中，数据进行移位及异或操作。
这里以16-bit数据为例。原始数据为data = 16’b1000_0111_0011_0101。
对第11，13，14和16位进行异或的操作，其对应的反馈多项式（模2）为fed_poly = x^{16}+x^{14}+x^{13}+x^{11}+1 。注意：反馈多项式里的’1′(或 x^{0})不表示相对应位的异或，表示异或结果对第一位的输入。
其对应的反馈数为fed_poly = 17’b1011_0100_0000_0000_1，fed_poly[16:1] = 16’b1011_0100_0000_0000。那么将描述图1所示的过程可以表达为：
^ ( data & fed_poly[16：1] ) = ^（16’b1000_0111_0011_0101 & 16’b1011_0100_0000_0000）
如果是每次向左进行移一位操作的话，那么最终的表达式result为
result = { data[15:1]，^ ( data & fed_poly[16 : 1] )};
如果是每次向右进行移一位操作的话，那么最终的表达式result为
result = { ^ ( data & fed_poly[16 :1] )，data[15:1]};

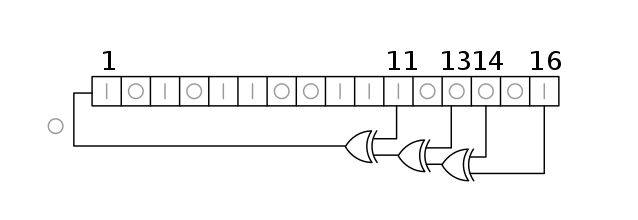

图1 将原始多项式相应的位进行异或[1]
通过Verilog中function的巧妙运用，可并行实现参数化数据位宽的PRBS，模块化的设计可以被之后复用。
引用代码（部分代码有修改和注释）如下:
|
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 |
module prbs_gen #( parameter C_DWIDTH = 16 , parameter C_PRIMPOLY = 17'b1_0001_0000_0000_1011, //反馈多项式 parameter C_POLY_WIDTH = 16 ) ( input I_clk , input [C_POLY_WIDTH-1:0] I_init , input I_init_v , input I_prbs_en , output reg [C_DWIDTH-1:0] O_prbs , output reg O_prbs_v ); //————-generation polynomial—————- //4: X^4+X^1+1 //5: X^5+X^2+1 //6: X^6+X^1+1 //7: X^7+X^3+1 //8: X^8+X^4+X^3+X^2+1 //9: X^9+X^4+1 //10: X^10+X^3+1 //11: X^11+X^2+1 //12: X^12+X^6+X^4+X^1+1 //13: X^13+X^4+X^3+X^1+1 //14: X^14+X^10+X^6+X^1+1 //15: X^15+X^1+1 //16: X^16+X^12+X^3+X^1+1 //———————————————- //这里生成的16-bit随机数列，使用的是“16: X^16+X^12+X^3+X^1+1”，对应的反馈多项式C_PRIMPOLY = 17’b1_0001_0000_0000_1011 reg [C_POLY_WIDTH-1:0] S_prbs_reg; wire [C_POLY_WIDTH-1:0] S_reg_sel; assign S_reg_sel = I_init_v ? I_init : S_prbs_reg; always @(posedge I_clk) begin if(I_prbs_en) begin S_prbs_reg <= F_prbs_reg(S_reg_sel); //调用函数 O_prbs <= S_reg_sel; //输出生成的随机数 end O_prbs_v <= I_prbs_en; end //这里是函数的定义 function [C_POLY_WIDTH-1:0] F_prbs_reg; input [C_POLY_WIDTH-1:0] S_cal_init; integer F_i; begin F_prbs_reg = S_cal_init; //传入初始值 for( F_i = 0 ; F_i < C_DWIDTH ; F_i = F_i + 1 ) F_prbs_reg = {^(F_prbs_reg & C_PRIMPOLY[C_POLY_WIDTH:1]),F_prbs_reg[C_POLY_WIDTH-1:1]}; //LFSR方法生成， 主要通过异或和移位 end endfunction endmodule |
代码来源：Xilinx论坛 > 资源分享区，链接：https://forums.xilinx.com/t5/%E8%B5%84%E6%BA%90%E5%88%86%E4%BA%AB%E5%8C%BA/%E5%88%86%E4%BA%AB-verilog-function%E7%9A%84%E4%BD%BF%E7%94%A8/td-p/1230626
注：本文采纳IC知识库 论坛中 图图的文章
[1] “Linear-feedback shift register,” Wikiwand. [Online]. Available: https://www.wikiwand.com/en/Linear-feedback_shift_register. [Accessed: 13-Aug-2021].
