网络综合实验 Verilog工程(top.v及ETH

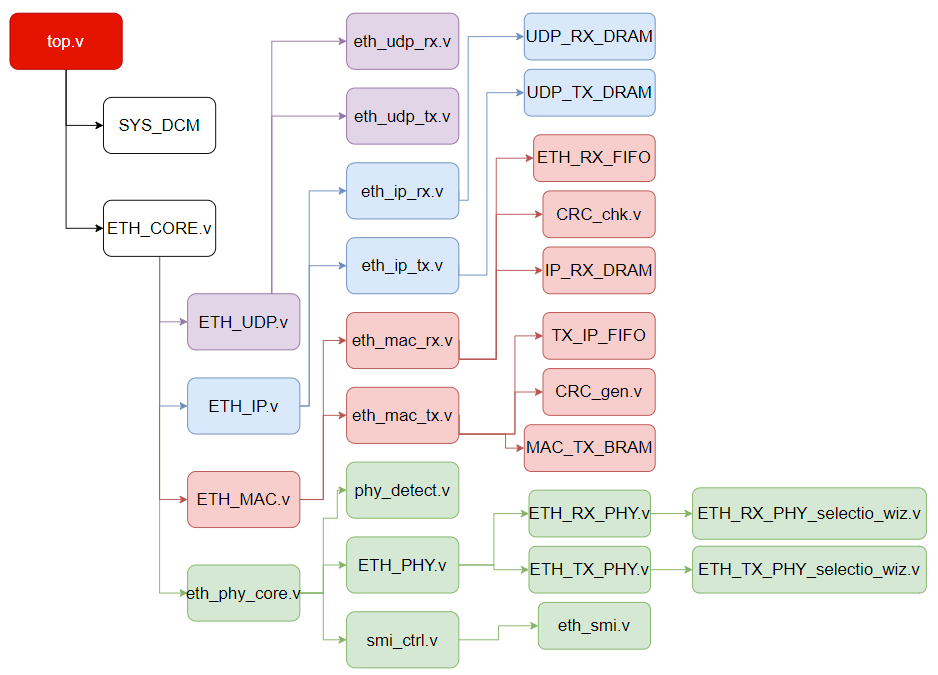

top.v 是整个网络综合实验工程的顶层模块，如图1所示。在这个模块里例化了PLL时钟模块IP核，和网络综合实验的核心模块ETH_CORE.v。

图1 top.v模块

代码如下：

`timescale 1ns / 1ps
module top #
(
parameter MAC_TX_CRC_EN             = 1, // 0: MAC DON'T CALC CRC; 1: MAC CALC CRC
parameter [47:0] TX_MAC_SRC         = 48'h46_72_61_73_65_72,
parameter [47:0] TX_MAC_DES         = 48'hff_ff_ff_ff_ff_ff,
parameter [31:0] TX_IP_SRC          = 32'hc0a8003d,
parameter [31:0] TX_IP_DES          = 32'hc0a800a8,
parameter [15:0] UDP_TX_SRC_PORT    = 10000,
parameter [15:0] UDP_TX_DES_PORT    = 10000,
parameter UDP_TX_CHECKSUM_EN        = 1, // 0: UDP checksum = 16'h0000; 1: calc checksum
parameter [31:0] RX_IP_SRC          = 32'hc0a800a8,
parameter RX_IP_SRC_EN              = 1, // 0: don't check src ip address; 1: check src ip address
parameter [31:0] RX_IP_DES          = 32'hc0a8003d,
parameter RX_IP_DES_EN              = 1, // 0: don't check des ip address; 1: check des ip address
parameter [15:0] UDP_RX_SRC_PORT    = 10000,
parameter UDP_RX_SRC_PORT_EN        = 1, // 0: don't check udp src port; 1: check udp src port
parameter [15:0] UDP_RX_DES_PORT    = 10000,
parameter UDP_RX_DES_PORT_EN        = 1, // 0: don't check udp des port; 1: check udp des port
parameter MAIN_CLK                  = 125,
parameter PHY_SPEED                 = "AUTO"  // "AUTO", "1G", "100M", "10M"
)
(
input        OSC_CLK,
output       E_MDC,
inout        E_MDIO,
input        E_RXC,
input        E_RXDV,
input  [3:0] E_RXD,
output       E_TXC,         //以太网发送时钟
output       E_TXEN,        //发送使能
output [3:0] E_TXD,         //发送数据
output       ETH_RSTN,
input        ETH_IRQ,
//    input  [7:0] SW,
output [7:0] LED            //发送指示灯
);
//=========================================================================
//时钟模块
wire locked;
wire clk_200m;
wire clk_125m;
wire clk_125m_90;
MMCM SYS_DCM_inst
(
// Clock in ports
.clk_in1    (OSC_CLK),
// Clock out ports
.clk_out1   (clk_200m),     // 200M
.clk_out2   (clk_125m),     // 125M
.clk_out3   (clk_125m_90),  // 125M
// Status and control signals
.reset      (1'b0),     // input reset
.locked     (locked)    // output locked
);
wire    sys_clk = clk_125m;
wire    ref_clk = clk_200m;
reg locked_r = 0;
always @ (posedge sys_clk)
locked_r &lt;= locked;
reg [7:0] lock_cnt = 0;
reg reset = 1;
always @ (posedge sys_clk)
if(!locked_r)
begin
lock_cnt &lt;= 0;
reset &lt;= 1;
end
else
begin
if(&amp;lock_cnt)  reset &lt;= 0;
else lock_cnt &lt;= lock_cnt + 1;
end
wire    sys_rst_n  = ~reset;
//=========================================================================
wire	   e_mdio_i;
wire       e_mdio_o;
wire       e_mdio_t;
IOBUF #(
.SLEW("SLOW") // Specify the output slew rate
) mdio_inst (
.O  (e_mdio_i),     // Buffer output
.IO (E_MDIO),       // Buffer inout port (connect directly to top-level port)
.I  (e_mdio_o),     // Buffer input
.T  (e_mdio_t)      // 3-state enable input, high=input, low=output
);
wire [7:0] udp_dout;
wire       udp_dout_en;
wire [7:0] udp_din = udp_dout;
wire       udp_din_vld = udp_dout_en;
wire [2:0] eth_speed;
ETH_CORE   #
(
// TX
.MAC_TX_CRC_EN      (MAC_TX_CRC_EN),
.TX_MAC_SRC         (TX_MAC_SRC),
.TX_MAC_DES         (TX_MAC_DES),
.TX_IP_SRC          (TX_IP_SRC),
.TX_IP_DES          (TX_IP_DES),
.UDP_TX_SRC_PORT    (UDP_TX_SRC_PORT),
.UDP_TX_DES_PORT    (UDP_TX_DES_PORT),
.UDP_TX_CHECKSUM_EN (UDP_TX_CHECKSUM_EN),
// RX
.RX_IP_SRC          (RX_IP_SRC),
.RX_IP_SRC_EN       (RX_IP_SRC_EN),
.RX_IP_DES          (RX_IP_DES),
.RX_IP_DES_EN       (RX_IP_DES_EN),
.UDP_RX_SRC_PORT    (UDP_RX_SRC_PORT),
.UDP_RX_SRC_PORT_EN (UDP_RX_SRC_PORT_EN),
.UDP_RX_DES_PORT    (UDP_RX_DES_PORT),
.UDP_RX_DES_PORT_EN (UDP_RX_DES_PORT_EN),
.MAIN_CLK           (MAIN_CLK), // 125m sys_clk
.PHY_SPEED          (PHY_SPEED) // "AUTO", "1G", "100M", "10M"
)
ETH_CORE_inst
(
.ref_clk    (ref_clk),
.E_RXC      (E_RXC),
.E_RXDV     (E_RXDV),
.E_RXD      (E_RXD),
.E_TXC      (E_TXC),         //以太网发送时钟
.E_TXEN     (E_TXEN),        //发送使能
.E_TXD      (E_TXD),         //发送数据
// sys clk
.sys_clk    (sys_clk),
.e_mdc      (E_MDC),
.e_mdio_i   (e_mdio_i),
.e_mdio_o   (e_mdio_o),
.e_mdio_t   (e_mdio_t),
.eth_speed  (eth_speed),
.udp_din    (udp_din),
.udp_din_vld(udp_din_vld),
.udp_din_rdy(udp_din_rdy),
.udp_dout   (udp_dout),
.udp_dout_en(udp_dout_en),
.reset      (reset)
);
reg [31:0] led_cnt;
always @ (posedge sys_clk or posedge reset)
if(reset)   led_cnt &lt;= 0;
else        led_cnt &lt;= led_cnt + 1;
reg [2:0] eth_speed_r = 0;
always @ (posedge sys_clk or posedge reset)
if(reset)   eth_speed_r &lt;= 0;
else        eth_speed_r &lt;= ~eth_speed;
assign LED[0] = 1;
assign LED[1] = led_cnt[25];
assign LED[4:2] = 3'b111;
assign LED[7:5] = eth_speed_r;
assign ETH_RSTN = 1'b1;
//=========================================================================
endmodule

100

101

102

103

104

105

106

107

108

109

110

111

112

113

114

115

116

117

118

119

120

121

122

123

124

125

126

127

128

129

130

131

132

133

134

135

136

137

138

139

140

141

142

143

144

145

146

147

148

149

150

151

152

153

154

155

156

157

158

159

160

161

162

163

164

165

166

167

168

169

170

171

172

173

174

175

176

177

178

179

180

181

182

183

184

185

186

187

188

189

190

191

192

193

194

195

196

197

`timescale 1ns / 1ps

module top #

(

parameter MAC_TX_CRC_EN = 1, // 0: MAC DON'T CALC CRC; 1: MAC CALC CRC

parameter [47:0] TX_MAC_SRC = 48'h46_72_61_73_65_72,

parameter [47:0] TX_MAC_DES = 48'hff_ff_ff_ff_ff_ff,

parameter [31:0] TX_IP_SRC = 32'hc0a8003d,

parameter [31:0] TX_IP_DES = 32'hc0a800a8,

parameter [15:0] UDP_TX_SRC_PORT = 10000,

parameter [15:0] UDP_TX_DES_PORT = 10000,

parameter UDP_TX_CHECKSUM_EN = 1, // 0: UDP checksum = 16'h0000; 1: calc checksum

parameter [31:0] RX_IP_SRC = 32'hc0a800a8,

parameter RX_IP_SRC_EN = 1, // 0: don't check src ip address; 1: check src ip address

parameter [31:0] RX_IP_DES = 32'hc0a8003d,

parameter RX_IP_DES_EN = 1, // 0: don't check des ip address; 1: check des ip address

parameter [15:0] UDP_RX_SRC_PORT = 10000,

parameter UDP_RX_SRC_PORT_EN = 1, // 0: don't check udp src port; 1: check udp src port

parameter [15:0] UDP_RX_DES_PORT = 10000,

parameter UDP_RX_DES_PORT_EN = 1, // 0: don't check udp des port; 1: check udp des port

parameter MAIN_CLK = 125,

parameter PHY_SPEED = "AUTO" // "AUTO", "1G", "100M", "10M"

)

(

input OSC_CLK,

output E_MDC,

inout E_MDIO,

input E_RXC,

input E_RXDV,

input [3:0] E_RXD,

output E_TXC, //以太网发送时钟

output E_TXEN, //发送使能

output [3:0] E_TXD, //发送数据

output ETH_RSTN,

input ETH_IRQ,

// input [7:0] SW,

output [7:0] LED //发送指示灯

);

//=========================================================================

//时钟模块

wire locked;

wire clk_200m;

wire clk_125m;

wire clk_125m_90;

MMCM SYS_DCM_inst

(

// Clock in ports

.clk_in1 (OSC_CLK),

// Clock out ports

.clk_out1 (clk_200m), // 200M

.clk_out2 (clk_125m), // 125M

.clk_out3 (clk_125m_90), // 125M

// Status and control signals

.reset (1'b0), // input reset

.locked (locked) // output locked

);

wire sys_clk = clk_125m;

wire ref_clk = clk_200m;

reg locked_r = 0;

always @ (posedge sys_clk)

locked_r <= locked;

reg [7:0] lock_cnt = 0;

reg reset = 1;

always @ (posedge sys_clk)

if(!locked_r)

begin

lock_cnt <= 0;

reset <= 1;

end

else

begin

if(&lock_cnt) reset <= 0;

else lock_cnt <= lock_cnt + 1;

end

wire sys_rst_n = ~reset;

//=========================================================================

wire e_mdio_i;

wire e_mdio_o;

wire e_mdio_t;

IOBUF #(

.SLEW("SLOW") // Specify the output slew rate

) mdio_inst (

.O (e_mdio_i), // Buffer output

.IO (E_MDIO), // Buffer inout port (connect directly to top-level port)

.I (e_mdio_o), // Buffer input

.T (e_mdio_t) // 3-state enable input, high=input, low=output

);

wire [7:0] udp_dout;

wire udp_dout_en;

wire [7:0] udp_din = udp_dout;

wire udp_din_vld = udp_dout_en;

wire [2:0] eth_speed;

ETH_CORE #

(

// TX

.MAC_TX_CRC_EN (MAC_TX_CRC_EN),

.TX_MAC_SRC (TX_MAC_SRC),

.TX_MAC_DES (TX_MAC_DES),

.TX_IP_SRC (TX_IP_SRC),

.TX_IP_DES (TX_IP_DES),

.UDP_TX_SRC_PORT (UDP_TX_SRC_PORT),

.UDP_TX_DES_PORT (UDP_TX_DES_PORT),

.UDP_TX_CHECKSUM_EN (UDP_TX_CHECKSUM_EN),

// RX

.RX_IP_SRC (RX_IP_SRC),

.RX_IP_SRC_EN (RX_IP_SRC_EN),

.RX_IP_DES (RX_IP_DES),

.RX_IP_DES_EN (RX_IP_DES_EN),

.UDP_RX_SRC_PORT (UDP_RX_SRC_PORT),

.UDP_RX_SRC_PORT_EN (UDP_RX_SRC_PORT_EN),

.UDP_RX_DES_PORT (UDP_RX_DES_PORT),

.UDP_RX_DES_PORT_EN (UDP_RX_DES_PORT_EN),

.MAIN_CLK (MAIN_CLK), // 125m sys_clk

.PHY_SPEED (PHY_SPEED) // "AUTO", "1G", "100M", "10M"

)

ETH_CORE_inst

(

.ref_clk (ref_clk),

.E_RXC (E_RXC),

.E_RXDV (E_RXDV),

.E_RXD (E_RXD),

.E_TXC (E_TXC), //以太网发送时钟

.E_TXEN (E_TXEN), //发送使能

.E_TXD (E_TXD), //发送数据

// sys clk

.sys_clk (sys_clk),

.e_mdc (E_MDC),

.e_mdio_i (e_mdio_i),

.e_mdio_o (e_mdio_o),

.e_mdio_t (e_mdio_t),

.eth_speed (eth_speed),

.udp_din (udp_din),

.udp_din_vld(udp_din_vld),

.udp_din_rdy(udp_din_rdy),

.udp_dout (udp_dout),

.udp_dout_en(udp_dout_en),

.reset (reset)

);

reg [31:0] led_cnt;

always @ (posedge sys_clk or posedge reset)

if(reset) led_cnt <= 0;

else led_cnt <= led_cnt + 1;

reg [2:0] eth_speed_r = 0;

always @ (posedge sys_clk or posedge reset)

if(reset) eth_speed_r <= 0;

else eth_speed_r <= ~eth_speed;

assign LED[0] = 1;

assign LED[1] = led_cnt[25];

assign LED[4:2] = 3'b111;

assign LED[7:5] = eth_speed_r;

assign ETH_RSTN = 1'b1;

//=========================================================================

endmodule

注意从top.v传递了很多参数到下层模块：

parameter MAC_TX_CRC_EN = 1, // 0: MAC DON’T CALC CRC; 1: MAC CALC CRC

parameter [47:0] TX_MAC_SRC = 48’h46_72_61_73_65_73, //源MAC地址
parameter [47:0] TX_MAC_DES = 48’hff_ff_ff_ff_ff_ff, //目的MAC地址

//发送相关参数

parameter [31:0] TX_IP_SRC = 32’hc0a8003e, //源IP地址（这里指FPGA）
parameter [31:0] TX_IP_DES = 32’hc0a8002e, //目的IP地址（这里指主机）
parameter [15:0] UDP_TX_SRC_PORT = 10000, //源端口（这里指FPGA）
parameter [15:0] UDP_TX_DES_PORT = 10000, //目的端口（这里指主机）
parameter UDP_TX_CHECKSUM_EN = 1, // 0: UDP checksum = 16’h0000; 1: calc checksum

//接收相关参数

parameter [31:0] RX_IP_SRC = 32’hc0a8002e, //源IP地址（这里指主机）
parameter RX_IP_SRC_EN = 1, // 0: don’t check src ip address; 1: check src ip address
parameter [31:0] RX_IP_DES = 32’hc0a8003e, //目的IP地址（这里指FPGA）
parameter RX_IP_DES_EN = 1, // 0: don’t check des ip address; 1: check des ip address

parameter [15:0] UDP_RX_SRC_PORT = 10000, //源端口（这里指主机）
parameter UDP_RX_SRC_PORT_EN = 1, // 0: don’t check udp src port; 1: check udp src port
parameter [15:0] UDP_RX_DES_PORT = 10000, //目的端口（这里指FPGA）
parameter UDP_RX_DES_PORT_EN = 1, // 0: don’t check udp des port; 1: check udp des port

parameter MAIN_CLK = 125, //时钟主频，单位是MHz
parameter PHY_SPEED = “AUTO” // “AUTO”, “1G”, “100M”, “10M”

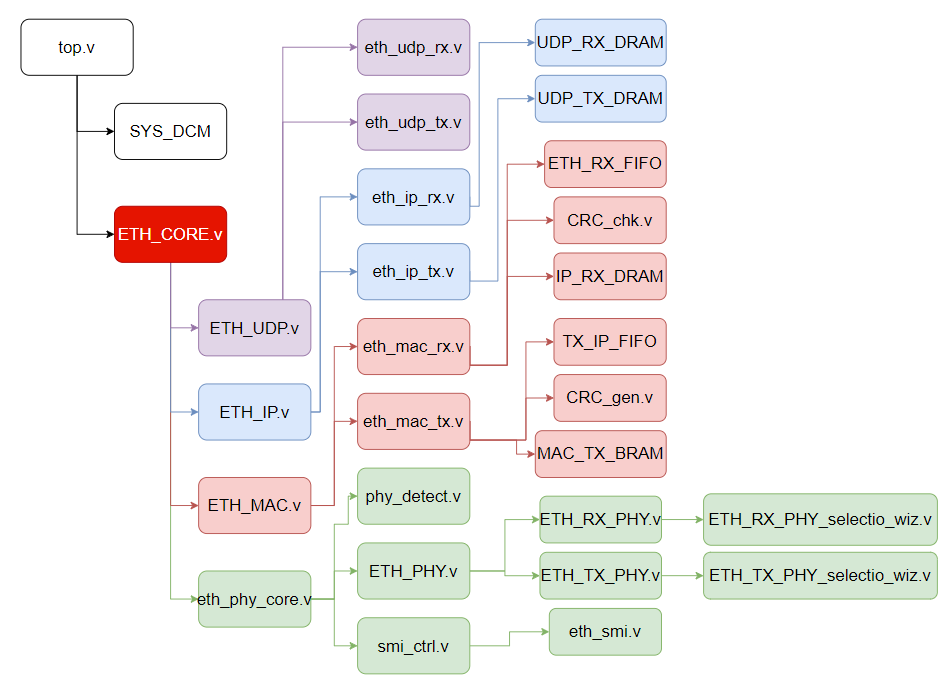

ETH_CORE.v是网络综合实验的核心模块，如图2所示。例化了ETH_UDP.v，ETH_IP.v，ETH_MAC.v 和eth_phy_core.v四个模块。其代码如下：

图2 ETH_CORE.v模块

`timescale 1ns / 1ps
module ETH_CORE #
(
// TX
parameter MAC_TX_CRC_EN             = 1,
parameter [47:0] TX_MAC_SRC         = 48'h66_72_61_73_65_72,
parameter [47:0] TX_MAC_DES         = 48'hff_ff_ff_ff_ff_ff,
parameter [31:0] TX_IP_SRC          = 32'hc0a8003d,
parameter [31:0] TX_IP_DES          = 32'hc0a800ff,
parameter [15:0] UDP_TX_SRC_PORT    = 16'hffff,
parameter [15:0] UDP_TX_DES_PORT    = 16'hffff,
parameter UDP_TX_CHECKSUM_EN        = 0,
// RX
parameter [31:0] RX_IP_SRC          = 32'hc0a8003d,
parameter RX_IP_SRC_EN              = 0,
parameter [31:0] RX_IP_DES          = 32'hc0a800ff,
parameter RX_IP_DES_EN              = 0,
parameter [15:0] UDP_RX_SRC_PORT    = 16'hffff,
parameter UDP_RX_SRC_PORT_EN        = 0,
parameter [15:0] UDP_RX_DES_PORT    = 16'hffff,
parameter UDP_RX_DES_PORT_EN        = 0,
parameter MAIN_CLK                  = 125,
parameter PHY_SPEED                 = "AUTO"  // "AUTO", "1G", "100M", "10M"
)
(
input        ref_clk,
input        E_RXC,
input        E_RXDV,
input  [3:0] E_RXD,
output       E_TXC,         //以太网发送时钟
output       E_TXEN,        //发送使能
output [3:0] E_TXD,         //发送数据
input        sys_clk,
output       e_mdc,
input	     e_mdio_i,
output       e_mdio_o,
output       e_mdio_t,
output [2:0] eth_speed,
input  [7:0] udp_din,
input        udp_din_vld,
output       udp_din_rdy,
(* mark_debug = "true" *)    output [7:0] udp_dout,
(* mark_debug = "true" *)    output       udp_dout_en,
input        reset
);
//=========================================================================
localparam IP_BUF_SIZE = 10;
localparam IP_IDX_BIT  = 1;
//=========================================================================
wire  udp_tx_wea;
wire [IP_BUF_SIZE + IP_IDX_BIT - 1:0] udp_tx_addra;
wire  [15:0] udp_tx_dina;
wire  [15:0] udp_tx_douta;
wire  udp_rx_web;
wire  [IP_BUF_SIZE + IP_IDX_BIT - 1:0] udp_rx_addrb;
wire  [15:0] udp_rx_doutb;
(* mark_debug = "true" *)wire [4:0] udp_error;
ETH_UDP #
(
.TX_IP_SRC          (TX_IP_SRC),
.TX_IP_DES          (TX_IP_DES),
.UDP_TX_SRC_PORT    (UDP_TX_SRC_PORT),
.UDP_TX_DES_PORT    (UDP_TX_DES_PORT),
.UDP_TX_CHECKSUM_EN (UDP_TX_CHECKSUM_EN),
.UDP_RX_SRC_PORT    (UDP_RX_SRC_PORT),
.UDP_RX_SRC_PORT_EN (UDP_RX_SRC_PORT_EN),
.UDP_RX_DES_PORT    (UDP_RX_DES_PORT),
.UDP_RX_DES_PORT_EN (UDP_RX_DES_PORT_EN),
.IP_BUF_SIZE        (IP_BUF_SIZE),
.IP_IDX_BIT         (IP_IDX_BIT)
)
ETH_UDP_inst
(
.sys_clk        (sys_clk),
// tx
.udp_din        (udp_din),
.udp_din_vld    (udp_din_vld),
.udp_din_rdy    (udp_din_rdy),
.udp_tx_wea     (udp_tx_wea),
.udp_tx_addra   (udp_tx_addra),
.udp_tx_dina    (udp_tx_dina),
.udp_tx_douta   (udp_tx_douta),
// rx
.udp_rx_web     (udp_rx_web),
.udp_rx_addrb   (udp_rx_addrb),
.udp_rx_doutb   (udp_rx_doutb),
.udp_dout       (udp_dout),
.udp_dout_en    (udp_dout_en),
.udp_error      (udp_error),
.reset          (reset)
);
//=========================================================================
localparam MAC_TXBUF_SIZE = IP_BUF_SIZE + 1;
localparam MAC_TXIDX_BIT  = IP_IDX_BIT;
//=========================================================================
wire  [17:0] ip_fifo_din;
wire         ip_fifo_we;
wire  [15:0] ip_fifo_cnt;
wire  ip_rx_web;
wire  [IP_BUF_SIZE + IP_IDX_BIT - 1:0] ip_rx_addrb;
wire  [15:0] ip_rx_doutb;
(* mark_debug = "true" *)wire [7:0] rx_ip_err;
ETH_IP #
(
.TX_MAC_SRC     (TX_MAC_SRC),
.TX_MAC_DES     (TX_MAC_DES),
.TX_IP_SRC      (TX_IP_SRC),
.TX_IP_DES      (TX_IP_DES),
.RX_IP_SRC      (RX_IP_SRC),
.RX_IP_SRC_EN   (RX_IP_SRC_EN),
.RX_IP_DES      (RX_IP_DES),
.RX_IP_DES_EN   (RX_IP_DES_EN),
.IP_BUF_SIZE    (IP_BUF_SIZE),
.IP_IDX_BIT     (IP_IDX_BIT)
)
ETH_IP_inst
(
.sys_clk        (sys_clk),
.udp_tx_wea     (udp_tx_wea),
.udp_tx_addra   (udp_tx_addra),
.udp_tx_dina    (udp_tx_dina),
.udp_tx_douta   (udp_tx_douta),
.ip_fifo_din    (ip_fifo_din),
.ip_fifo_we     (ip_fifo_we),
.ip_fifo_cnt    (ip_fifo_cnt),
// =================================
.udp_rx_web     (udp_rx_web),
.udp_rx_addrb   (udp_rx_addrb),
.udp_rx_doutb   (udp_rx_doutb),
.ip_rx_web      (ip_rx_web),
.ip_rx_addrb    (ip_rx_addrb),
.ip_rx_doutb    (ip_rx_doutb),
.rx_ip_err      (rx_ip_err),
// =================================
.reset          (reset)
);
//=========================================================================
wire       phy_rx_clk;
(* mark_debug = "true" *)wire [7:0] phy_rx_data;
(* mark_debug = "true" *)wire       phy_rx_toggle;
(* mark_debug = "true" *)wire       phy_rx_dv;
wire       phy_tx_clk = phy_rx_clk;
(* mark_debug = "true" *)wire [7:0] phy_tx_data;
(* mark_debug = "true" *)wire [1:0] phy_tx_en;
(* mark_debug = "true" *)wire [7:0] mac_error;
wire       smi_done;
ETH_MAC   #
(
.MAC_TX_CRC_EN  (MAC_TX_CRC_EN),
.IP_BUF_SIZE    (IP_BUF_SIZE),
.IP_IDX_BIT     (IP_IDX_BIT),
.MAC_TXBUF_SIZE (MAC_TXBUF_SIZE),
.MAC_TXIDX_BIT  (MAC_TXIDX_BIT)
)
ETH_MAC_inst
(
.sys_clk        (sys_clk),
// tx
.ip_fifo_din    (ip_fifo_din),
.ip_fifo_we     (ip_fifo_we),
.ip_fifo_cnt    (ip_fifo_cnt),
// rx
.ip_rx_web      (ip_rx_web),
.ip_rx_addrb    (ip_rx_addrb),
.ip_rx_doutb    (ip_rx_doutb),
.mac_error      (mac_error),
// =================================
.phy_rx_clk     (phy_rx_clk),
.phy_rx_data    (phy_rx_data),
.phy_rx_toggle  (phy_rx_toggle),
.phy_rx_dv      (phy_rx_dv),
.phy_tx_clk     (phy_tx_clk),
.phy_tx_data    (phy_tx_data),
.phy_tx_en      (phy_tx_en),
.smi_done       (smi_done),
.eth_speed      (eth_speed),
// =================================
.reset          (reset)
);
//=========================================================================
eth_phy_core #
(
.MAIN_CLK   (MAIN_CLK),
.PHY_SPEED  (PHY_SPEED)
)
eth_phy_core_inst
(
.ref_clk        (ref_clk),
.E_RXC          (E_RXC),
.E_RXDV         (E_RXDV),
.E_RXD          (E_RXD),
.E_TXC          (E_TXC),         //以太网发送时钟
.E_TXEN         (E_TXEN),        //发送使能
.E_TXD          (E_TXD),         //发送数据
.sys_clk        (sys_clk),
.smi_done       (smi_done),
.e_mdc          (e_mdc),
.e_mdio_i       (e_mdio_i),
.e_mdio_o       (e_mdio_o),
.e_mdio_t       (e_mdio_t),
.eth_speed      (eth_speed),
.phy_rx_clk     (phy_rx_clk),
.phy_rx_dv      (phy_rx_dv),
.phy_rx_data    (phy_rx_data),
.phy_rx_toggle  (phy_rx_toggle),
.phy_tx_clk     (phy_tx_clk),
.phy_tx_data    (phy_tx_data),
.phy_tx_en      (phy_tx_en),
.reset          (reset)
);
//=========================================================================
endmodule

100

101

102

103

104

105

106

107

108

109

110

111

112

113

114

115

116

117

118

119

120

121

122

123

124

125

126

127

128

129

130

131

132

133

134

135

136

137

138

139

140

141

142

143

144

145

146

147

148

149

150

151

152

153

154

155

156

157

158

159

160

161

162

163

164

165

166

167

168

169

170

171

172

173

174

175

176

177

178

179

180

181

182

183

184

185

186

187

188

189

190

191

192

193

194

195

196

197

198

199

200

201

202

203

204

205

206

207

208

209

210

211

212

213

214

215

216

217

218

219

220

221

222

223

224

225

226

227

228

229

230

231

232

233

234

235

236

237

238

239

240

241

242

243

244

245

246

247

248

249

250

251

252

253

254

255

256

257

258

259

260

261

262

263

`timescale 1ns / 1ps

module ETH_CORE #

(

// TX

parameter MAC_TX_CRC_EN = 1,

parameter [47:0] TX_MAC_SRC = 48'h66_72_61_73_65_72,

parameter [47:0] TX_MAC_DES = 48'hff_ff_ff_ff_ff_ff,

parameter [31:0] TX_IP_SRC = 32'hc0a8003d,

parameter [31:0] TX_IP_DES = 32'hc0a800ff,

parameter [15:0] UDP_TX_SRC_PORT = 16'hffff,

parameter [15:0] UDP_TX_DES_PORT = 16'hffff,

parameter UDP_TX_CHECKSUM_EN = 0,

// RX

parameter [31:0] RX_IP_SRC = 32'hc0a8003d,

parameter RX_IP_SRC_EN = 0,

parameter [31:0] RX_IP_DES = 32'hc0a800ff,

parameter RX_IP_DES_EN = 0,

parameter [15:0] UDP_RX_SRC_PORT = 16'hffff,

parameter UDP_RX_SRC_PORT_EN = 0,

parameter [15:0] UDP_RX_DES_PORT = 16'hffff,

parameter UDP_RX_DES_PORT_EN = 0,

parameter MAIN_CLK = 125,

parameter PHY_SPEED = "AUTO" // "AUTO", "1G", "100M", "10M"

)

(

input ref_clk,

input E_RXC,

input E_RXDV,

input [3:0] E_RXD,

output E_TXC, //以太网发送时钟

output E_TXEN, //发送使能

output [3:0] E_TXD, //发送数据

input sys_clk,

output e_mdc,

input e_mdio_i,

output e_mdio_o,

output e_mdio_t,

output [2:0] eth_speed,

input [7:0] udp_din,

input udp_din_vld,

output udp_din_rdy,

(* mark_debug = "true" *) output [7:0] udp_dout,

(* mark_debug = "true" *) output udp_dout_en,

input reset

);

//=========================================================================

localparam IP_BUF_SIZE = 10;

localparam IP_IDX_BIT = 1;

//=========================================================================

wire udp_tx_wea;

wire [IP_BUF_SIZE + IP_IDX_BIT - 1:0] udp_tx_addra;

wire [15:0] udp_tx_dina;

wire [15:0] udp_tx_douta;

wire udp_rx_web;

wire [IP_BUF_SIZE + IP_IDX_BIT - 1:0] udp_rx_addrb;

wire [15:0] udp_rx_doutb;

(* mark_debug = "true" *)wire [4:0] udp_error;

ETH_UDP #

(

.TX_IP_SRC (TX_IP_SRC),

.TX_IP_DES (TX_IP_DES),

.UDP_TX_SRC_PORT (UDP_TX_SRC_PORT),

.UDP_TX_DES_PORT (UDP_TX_DES_PORT),

.UDP_TX_CHECKSUM_EN (UDP_TX_CHECKSUM_EN),

.UDP_RX_SRC_PORT (UDP_RX_SRC_PORT),

.UDP_RX_SRC_PORT_EN (UDP_RX_SRC_PORT_EN),

.UDP_RX_DES_PORT (UDP_RX_DES_PORT),

.UDP_RX_DES_PORT_EN (UDP_RX_DES_PORT_EN),

.IP_BUF_SIZE (IP_BUF_SIZE),

.IP_IDX_BIT (IP_IDX_BIT)

)

ETH_UDP_inst

(

.sys_clk (sys_clk),

// tx

.udp_din (udp_din),

.udp_din_vld (udp_din_vld),

.udp_din_rdy (udp_din_rdy),

.udp_tx_wea (udp_tx_wea),

.udp_tx_addra (udp_tx_addra),

.udp_tx_dina (udp_tx_dina),

.udp_tx_douta (udp_tx_douta),

// rx

.udp_rx_web (udp_rx_web),

.udp_rx_addrb (udp_rx_addrb),

.udp_rx_doutb (udp_rx_doutb),

.udp_dout (udp_dout),

.udp_dout_en (udp_dout_en),

.udp_error (udp_error),

.reset (reset)

);

//=========================================================================

localparam MAC_TXBUF_SIZE = IP_BUF_SIZE + 1;

localparam MAC_TXIDX_BIT = IP_IDX_BIT;

//=========================================================================

wire [17:0] ip_fifo_din;

wire ip_fifo_we;

wire [15:0] ip_fifo_cnt;

wire ip_rx_web;

wire [IP_BUF_SIZE + IP_IDX_BIT - 1:0] ip_rx_addrb;

wire [15:0] ip_rx_doutb;

(* mark_debug = "true" *)wire [7:0] rx_ip_err;

ETH_IP #

(

.TX_MAC_SRC (TX_MAC_SRC),

.TX_MAC_DES (TX_MAC_DES),

.TX_IP_SRC (TX_IP_SRC),

.TX_IP_DES (TX_IP_DES),

.RX_IP_SRC (RX_IP_SRC),

.RX_IP_SRC_EN (RX_IP_SRC_EN),

.RX_IP_DES (RX_IP_DES),

.RX_IP_DES_EN (RX_IP_DES_EN),

.IP_BUF_SIZE (IP_BUF_SIZE),

.IP_IDX_BIT (IP_IDX_BIT)

)

ETH_IP_inst

(

.sys_clk (sys_clk),

.udp_tx_wea (udp_tx_wea),

.udp_tx_addra (udp_tx_addra),

.udp_tx_dina (udp_tx_dina),

.udp_tx_douta (udp_tx_douta),

.ip_fifo_din (ip_fifo_din),

.ip_fifo_we (ip_fifo_we),

.ip_fifo_cnt (ip_fifo_cnt),

// =================================

.udp_rx_web (udp_rx_web),

.udp_rx_addrb (udp_rx_addrb),

.udp_rx_doutb (udp_rx_doutb),

.ip_rx_web (ip_rx_web),

.ip_rx_addrb (ip_rx_addrb),

.ip_rx_doutb (ip_rx_doutb),

.rx_ip_err (rx_ip_err),

// =================================

.reset (reset)

);

//=========================================================================

wire phy_rx_clk;

(* mark_debug = "true" *)wire [7:0] phy_rx_data;

(* mark_debug = "true" *)wire phy_rx_toggle;

(* mark_debug = "true" *)wire phy_rx_dv;

wire phy_tx_clk = phy_rx_clk;

(* mark_debug = "true" *)wire [7:0] phy_tx_data;

(* mark_debug = "true" *)wire [1:0] phy_tx_en;

(* mark_debug = "true" *)wire [7:0] mac_error;

wire smi_done;

ETH_MAC #

(

.MAC_TX_CRC_EN (MAC_TX_CRC_EN),

.IP_BUF_SIZE (IP_BUF_SIZE),

.IP_IDX_BIT (IP_IDX_BIT),

.MAC_TXBUF_SIZE (MAC_TXBUF_SIZE),

.MAC_TXIDX_BIT (MAC_TXIDX_BIT)

)

ETH_MAC_inst

(

.sys_clk (sys_clk),

// tx

.ip_fifo_din (ip_fifo_din),

.ip_fifo_we (ip_fifo_we),

.ip_fifo_cnt (ip_fifo_cnt),

// rx

.ip_rx_web (ip_rx_web),

.ip_rx_addrb (ip_rx_addrb),

.ip_rx_doutb (ip_rx_doutb),

.mac_error (mac_error),

// =================================

.phy_rx_clk (phy_rx_clk),

.phy_rx_data (phy_rx_data),

.phy_rx_toggle (phy_rx_toggle),

.phy_rx_dv (phy_rx_dv),

.phy_tx_clk (phy_tx_clk),

.phy_tx_data (phy_tx_data),

.phy_tx_en (phy_tx_en),

.smi_done (smi_done),

.eth_speed (eth_speed),

// =================================

.reset (reset)

);

//=========================================================================

eth_phy_core #

(

.MAIN_CLK (MAIN_CLK),

.PHY_SPEED (PHY_SPEED)

)

eth_phy_core_inst

(

.ref_clk (ref_clk),

.E_RXC (E_RXC),

.E_RXDV (E_RXDV),

.E_RXD (E_RXD),

.E_TXC (E_TXC), //以太网发送时钟

.E_TXEN (E_TXEN), //发送使能

.E_TXD (E_TXD), //发送数据

.sys_clk (sys_clk),

.smi_done (smi_done),

.e_mdc (e_mdc),

.e_mdio_i (e_mdio_i),

.e_mdio_o (e_mdio_o),

.e_mdio_t (e_mdio_t),

.eth_speed (eth_speed),

.phy_rx_clk (phy_rx_clk),

.phy_rx_dv (phy_rx_dv),

.phy_rx_data (phy_rx_data),

.phy_rx_toggle (phy_rx_toggle),

.phy_tx_clk (phy_tx_clk),

.phy_tx_data (phy_tx_data),

.phy_tx_en (phy_tx_en),

.reset (reset)

);

//=========================================================================

endmodule

在ETH_CORE.v模块中也有一些参数传递给下层的子模块，如下所示：

localparam IP_BUF_SIZE = 10;
localparam IP_IDX_BIT = 1;

localparam MAC_TXBUF_SIZE = IP_BUF_SIZE + 1;
localparam MAC_TXIDX_BIT = IP_IDX_BIT;

这些参数主要用来参数化IP和MAC层使用的A/B Buffer和FIFO，提高模块的通用性。

网络综合实验 Verilog工程(top.v及ETH_CORE.v)

芯片类文章

计算机语言教程

芯片设计

百科关键词

网络综合实验 Verilog工程(top.v及ETH_CORE.v)

相关文章：

芯片类文章

计算机语言教程

芯片设计

百科关键词

文章关键词
