在Verilog的建模中,时间尺度和延迟是非常重要的概念,设置好时间尺度和延迟,可以充分模拟逻辑电路发生的各种情况和事件发生的时间点,来评估数字IC设计的各种要求,达到充分评估和仿真的作用。注意延迟语句是不可综合的,只是用来数据建模或仿真。
1. 时间尺度
语法格式: timescale 10ns/1ns
用关键字 timescale标识,后面跟时间刻度,如:10ns/1ns,其中10ns表示基本时间刻度,就是每10ns作为一个刻度。1ns是精度,一般在仿真软件中的最小刻度。不同的仿真工具的精度不同,在modelsim中一般时间刻度为1ps,与timescale 10 ns/1 ps的1 ps的设置是等效的。
例:在testbench 中时钟的建模:
|
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 |
`timescale 1ns/1ps //时间刻度为1 ns module top_sim ( ); reg CLK; initial begin CLK = 1'b0; #5; forever #5 CLK = ~CLK; //duty cycle 50%, period 10 ns; Frequency 100Mhz; end endmodule |

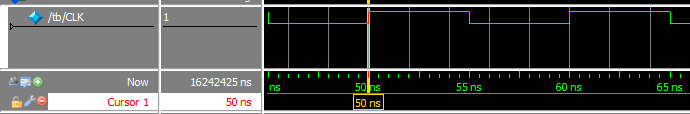

Modelsim 波形

|
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 |
`timescale 1ns/1ps //时间刻度为1 ns module top_sim ( ); reg CLK; initial begin CLK = 1'b0; #4; forever #4 CLK = ~CLK; //duty cycle 50%, period 8 ns; frequency 125Mhz end endmodule |

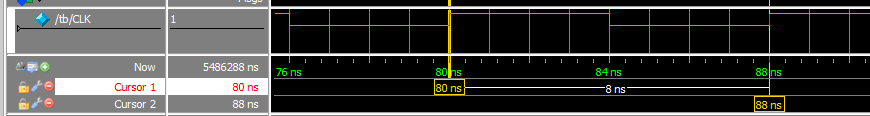

Modelsim 仿真波形

在设置时间尺度时也可直接指定时间单位或由关键字parameter定义的参数指定,修改缺省的 由timeschale定义的时间尺度。
例:
|
1 2 3 4 5 6 7 8 9 10 11 |
parameter PERIOD = 10 ; reg CLK; initial begin CLK = 1'b0; #(PERIOD/2); forever #(PERIOD/2) CLK = ~CLK; end |
2. 延迟:
赋值延时语句中的延时,用于控制任意操作数发生变化到语句左端变量赋值之间的时间延时。
- 赋值延时分类:
-
- 根据信号类型可分为连续赋值延时和寄存器赋值延时,
- 根据延迟特性分为内部延迟和外部延迟
- 连续赋值时延:一般可分为普通赋值时延、隐式时延、声明时延;只有 外部时延。
- 寄存器赋值延时:只有在使用时可分为内部时延 和 外部时延, 但没有声明延时。
-
-
- 普通赋值时延
-
例:
wire [3:0] a, b, c;
assign #10 c = a + b;
含义:a,b中有任意一个发生变化,将a+b的结果延时10个时间单位,赋值给变量c。
作用:在连续赋值期间,如果a+b的结果不断变化,c并不跟随a+b 结果的变化,直到a,b变量稳定后,在指定的10个时间单位延迟到达后才赋值。
|
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 |
`timescale 1 ns/1 ps module tb ( ); reg [3:0] ta,tb; wire [3:0] tc ,td; assign #10 tc = ta + tb; assign #10 td = ta - tb; initial begin ta = 4'b0000; tb = 4'b0000; #2 tb = 4'b0001; #2 ta = 4'b0010; #2 tb = 4'b0100; #2 ta = 4'b0010; tb = 4'b1000; #2 ta = 4'b0110; tb = 4'b0001; #20 tb = 4'b0111; tb = 4'b0110; #20 tb = 4'b1111; tb = 4'b0110; end endmodule |
仿真波形如下:

从波形可以看出,虽然开始ta,tb 有多次变化,由于变化的时间间隔都不足10个单位,因此tc并没有得到ta+tb的结果,只有在ta==4’b0110, tb==4’b0001的时刻开始,ta,tb稳定持续10个时间单位后,tc才得到ta+tb的值。所以连续赋值语句能否更新,是从参与计算的变量最近的时刻是否满足延迟时间的需求而定。
-
- 隐式延时声明:
wire A, B;
wire #10 Z = A & B;
声明一个wire型变量时对其进行包含一定时延的连续赋值。
-
- 变量声明延时
wire A, B;
wire #5 Z ;
assign Z =A + B;
声明时延,声明一个wire型变量时指定一个时延。因此对该变量所有的连续赋值都会被推迟到指定的时间。除非门级建模中,一般不推荐使用此类方法建模。
-
- 惯性延迟
惯性延迟,如上面的例子
reg [3:0] ta, tb ;
wire [3:0] tc ,td;
assign #10 tc = ta + tb;
assign #10 td = ta – tb;
如果在这 10 个时间单位内,即在 td 获取新的值之前,ta 或 tb 任意一个值又发生了变化,那么计算 tc, td 的新值时会取 ta 或 tb 当前的新值。所以称之为惯性时延,即信号脉冲宽度小于时延时,对输出没有影响。
因此仿真时,时延一定要合理设置,防止某些信号不能进行有效的延迟。
按时延特性 可以分为:
延迟还分内部延迟(intra _delay)和外部延迟(inter_delay)两种。上面介绍的例子都是外部延迟。
内部延迟
intra_delay: 是指在赋值语句内部的延迟。看下面三条语句就可以明白intra_delay 和inter_delay的区别。
例1:
|
1 2 3 |
<span style="color: #ff0000;"><strong>wire co, y;</strong></span> <span style="color: #ff0000;"><strong>assign {co, y} = a + b + ci;</strong></span> <span style="color: #ff0000;"><strong>assign # inter_delay {co, y} = a + b + ci;</strong></span> |
语句assign {co, y} = a + b + ci; 是连续赋值语句,赋值语句的左边LHS(left hand side) {co,y}始终追随右边RHS的变化,右边任何一个变量发生变化,赋值语句立即评估结果,并赋给左边变量。
语句assign # inter_delay {co, y} = a + b + ci;是外部延时语句,当RHS变量有变化时,等待 # inter_delay时间后评估RHS的值,并赋给LHS变量。
例2:
reg co, y;
always@(*)
{co, y} = #intra_delay a + b + ci;
语句{co, y} = #intra_delay a + b + ci;是内部延时语句,用在赋值语句内部,当RHS变量有变化时,立即评估a+b+ci的结果,延迟#intra_delay时间后,将评估的结果赋给LHS变量。
注:内部延时语句只能用在顺序语句中。
例:
|
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 |
module tb ( ); reg [3:0] ta,tb; reg [3:0] tc_intra; wire [3:0] tc_inter,td; assign #10 tc_inter = ta + tb; assign #10 td = ta - tb; initial begin ta = 4'b0000; tb = 4'b0000; #2 tb = 4'b0001; #2 ta = 4'b0010; #2 tb = 4'b0100; #2 ta = 4'b0010; tb = 4'b1000; #2 ta = 4'b0110; tb = 4'b0001; #5 tb = 4'b0111; tb = 4'b0110; #20 tb = 4'b1111; tb = 4'b0110; end always@(*) tc_intra = ta + tb; endmodule |

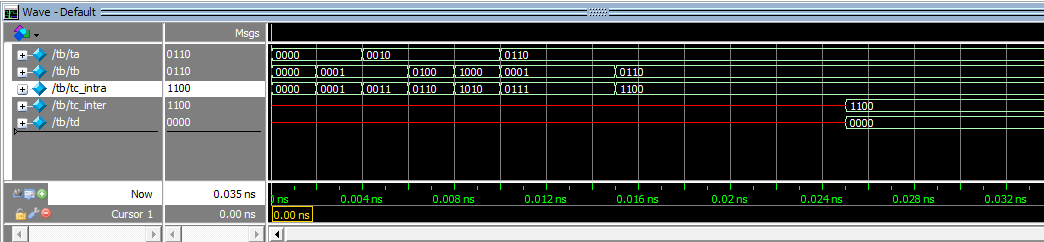

仿真波形如下:

从仿真波形可以清楚看出,内部延迟与外部延迟的区别。
在建模时应注意各种delay的选择与使用。
