while语句和for语句一样都是循环语句。一般来说，for循环是靠不断更新”表达式3″以满足终止循环条件。while是先判断表达式的条件后执行，如果表达式不满足条件，while循环甚至一次都不会得到执行。在使用时要注意终止循环表达式的编写，原因是在Verilog中不仅包含’0′, ‘1’数字值，还有’X’，’Z’值都可能影响到条件判断。while也是可综合语句，但相对for循环，while使用相对较少。在仿真程序中while使用相对更广泛些。
例1：利用while loop实现乘法器
|
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 |
module while_mult #( parameter WIDTH = 4 ) ( input [WIDTH-1:0] a, b, output reg [WIDTH*2-1:0] p ); integer cnt; reg [WIDTH*2-1:0] a_tmp; always @(a or b) begin p = 0; a_tmp = a; cnt = 0; while(cnt != WIDTH) begin if (b[ cnt ]) begin p = p + a_tmp; end cnt = cnt + 1; a_tmp = a_tmp << 1; end end endmodule |
仿真激励文件：
|
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 |
`timescale 1 ns / 1 ps module tb_test ( ); reg clk; parameter PERIOD = 20; initial begin clk = 1'b0; #(PERIOD/2); forever #(PERIOD/2) clk = ~clk; end reg [3:0] ta = 0; reg [3:0] tb = 0; wire [7:0] tp; always@(posedge clk) begin ta <= ta + 1; if(ta == 15) tb <= tb + 1; end while_mult #(.WIDTH(4)) mult_inst ( .a (ta), .b (tb), .p (tp) ); endmodule |

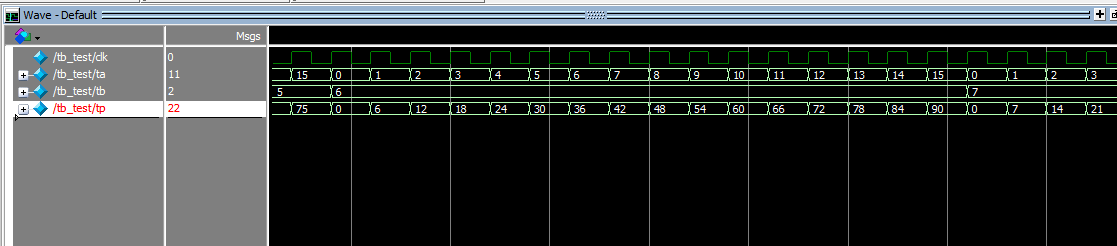

Modelsim仿真波形如图1：
图1
在激励文件中使用while loop
例2：利用while循环求整数平方表，在平方值大于等于1000时退出。
|
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 |
module while_test (); integer i; reg [15:0] Data[63:0]; initial begin i = 0; Data = i*i; while (Data < 1000) begin $display("Time %4d: Data at Index %2d is %4d", $time, i, Data); i = i + 1; Data = i * i; #10; end end endmodule |

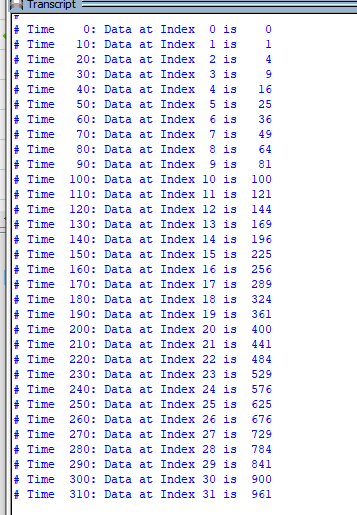

仿真结果：
Modelsim $display函数显示计算值

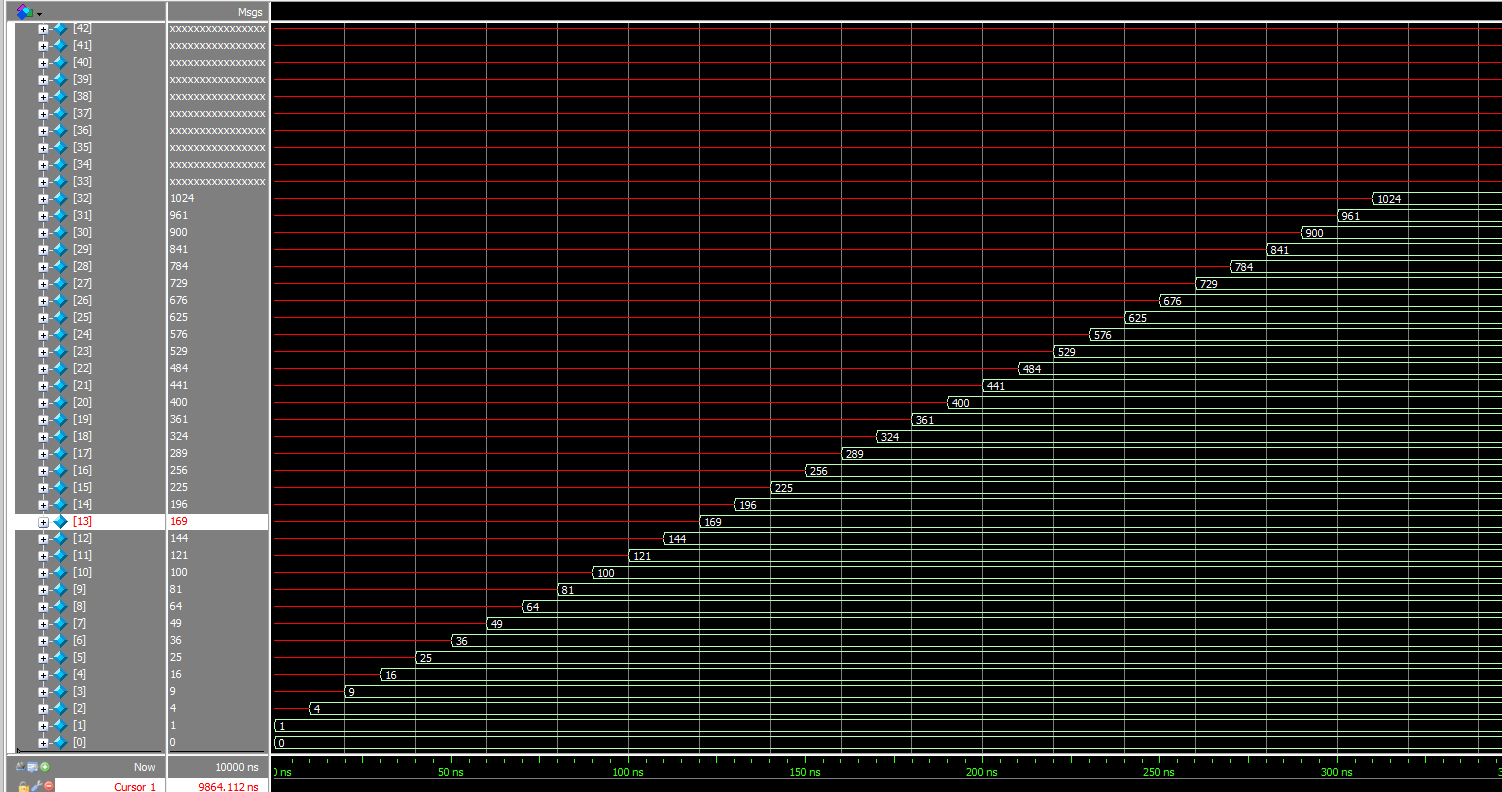

modelsim 波形：
图2
while loop与for loop比较
- for loop 由三个表达式组成（赋初值，判断，修改变量值），而while loop 仅有一个表达式。
- 在有限和确定循环次数的程序设计中，使用for循环比较简洁，程序更容易控制。
- 在循环次数不能确定时，while循环往往比for循环更好用。
- 都是可综合的语句
例3：自然数累加
|
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 |
module acc ( input [7:0] a, output reg [15:0] b ); integer i = 0; always@(a) begin i = 0; b = 0; while ((b < 10000) && (i < a)) begin i = i + 1; b = b + i; end end endmodule |
testbench 仿真程序
|
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 |
module while_test (); parameter Period = 20; reg clk; initial begin clk = 0; forever #(Period/2) clk = ~clk; end reg rst; reg [7:0] a; wire [15:0] b; initial begin rst = 1'b1; #20 rst = 0; end always@(posedge clk or posedge rst) if(rst) a = 0; else a = a + 1; acc acc_inst ( .a (a), .b (b) ); endmodule |

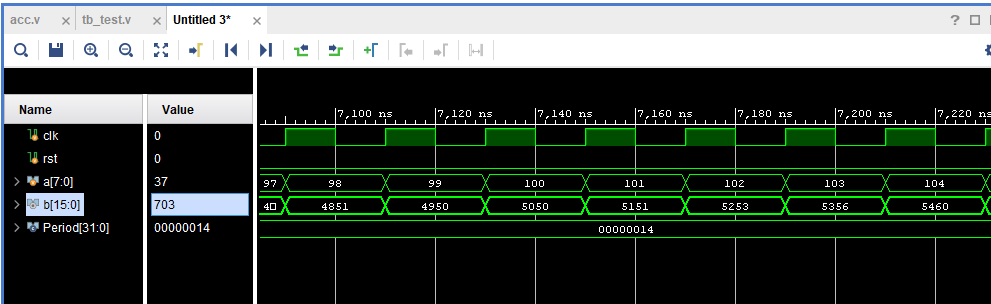

图3
可见while loop不仅能在仿真程序中使用，在可综合的实体程序中应用也非常灵活，特别是在计数次数不完全确定的时候，非常有效。
