一、什么是 FPGA？
FPGA 是 Field-Programmable Gate Array 的缩写，中文称为现场可编程门阵列。
它是一种可以在芯片制造完成后，由用户根据需要配置内部数字逻辑电路的集成电路。
与通过执行软件指令完成任务的 CPU 不同，FPGA 可以通过配置内部逻辑资源，构建专门用于某项任务的硬件电路。
FPGA 广泛应用于数字通信、工业控制、视频处理、网络设备、数据采集、航空航天、医疗电子、人工智能加速以及数字芯片原型验证等领域。
在许多要求高速数据处理、精确时序控制或者复杂并行操作的系统中，FPGA 都具有独特优势。
例如，如果需要同时处理 16 路高速数字信号，CPU 通常需要通过软件、多个核心或者专用外设来组织这些任务，而 FPGA 可以根据设计要求，为不同信号通道建立相对独立的硬件处理电路，让它们真正并行工作。
FPGA 最重要的特点，是它的硬件功能可以重新配置。
工程师可以先把 FPGA 配置成数字滤波器，之后重新加载配置数据，将其改成通信控制器、图像处理器，或者某种专用计算加速器。
这种能力使 FPGA 位于通用处理器和固定功能专用芯片之间：它能够实现针对特定任务优化的硬件结构，同时保留制造完成后修改电路功能的灵活性。
不过，FPGA 并不是一种可以无限改变的芯片。它的逻辑单元数量、片上存储器、DSP 资源、I/O 接口和最高工作频率，都受到具体器件硬件资源的限制。
二、FPGA 为什么能够重新配置硬件？
要理解 FPGA，首先需要理解普通数字电路是怎样工作的。
数字电路通常由逻辑门、触发器、寄存器以及其他数字逻辑结构组成。
逻辑门负责执行与、或、非等逻辑操作，触发器负责保存状态，而寄存器和组合逻辑共同构成计数器、状态机、算术单元和各种数字控制电路。
在传统的固定逻辑芯片中，这些电路之间的连接关系通常在制造时就已经确定。
FPGA 则采用可配置的逻辑结构和互连资源。
制造商预先在芯片内部构建大量逻辑单元、可编程连接网络和其他硬件资源。用户通过加载配置数据，决定这些资源如何实现逻辑功能，以及它们之间如何连接。
例如，用户可以将一部分逻辑资源配置成计数器，将另一部分配置成比较器，再把它们连接起来，构建一个具有特定功能的数字控制器。
如果需要修改计数器的工作方式或者增加新的逻辑功能，可以重新生成并加载配置数据，而不必重新制造芯片。
这也是 FPGA 与 ASIC 最根本的区别之一。
需要注意的是，FPGA 的重新配置不是通过物理方式改变芯片中的晶体管布局，而是通过可编程配置资源改变逻辑功能和互连路径。
现代 FPGA 大多使用基于 SRAM 的配置技术，也存在采用 Flash 或其他非易失性配置技术的器件。
三、FPGA 内部有哪些主要组成部分？
FPGA 并不是由一大堆完全独立的逻辑门简单堆积而成。现代 FPGA 通常包含多种可配置和专用硬件资源，通过片上互连组织成完整的数字系统。
1. 可配置逻辑单元
可配置逻辑单元是 FPGA 的基本组成部分，通常包含查找表、触发器以及其他辅助逻辑。
不同厂商对这些资源使用不同名称，例如 Logic Element、Logic Cell、Adaptive Logic Module 或 Configurable Logic Block 等。
它们的组织方式和内部结构可能不同，但基本目的都是为用户提供可配置的数字逻辑能力。
利用这些资源，可以构建组合逻辑、寄存器、计数器、状态机以及其他数字电路。
2. LUT：查找表
LUT 是 Look-Up Table 的缩写，中文称为查找表。它是许多 FPGA 实现组合逻辑的核心结构。
例如，一个具有四个输入的 LUT，可以存储 16 种输入组合对应的输出结果，从而实现任意四输入单输出的布尔逻辑函数。
假设需要实现一个简单的与门，输入为 A 和 B，只有当两个输入同时为 1 时，输出才为 1。FPGA 可以通过配置 LUT 中的内容，实现这种逻辑关系。
同一个 LUT 也可以配置为或门、异或门或者其他符合输入规模限制的组合逻辑函数。
因此，FPGA 不需要为每一种逻辑功能单独制造一种门电路，而是使用可配置的 LUT 资源实现多种逻辑功能。
不过，现代 FPGA 的逻辑资源并不只包含 LUT。专门的进位链、复用器和其他辅助逻辑，也能够提高算术运算和控制电路的实现效率。
3. 触发器和寄存器
触发器用于保存数字电路中的状态，是构建同步时序逻辑的重要基础。
例如，一个数字计数器需要保存当前计数值，并在每个有效时钟边沿更新结果。
FPGA 可以使用内部触发器保存这些数据，并利用 LUT 和其他逻辑资源计算下一个状态。
触发器和组合逻辑结合，可以构建计数器、状态机、数据流水线和复杂控制系统。
4. 可编程互连网络
FPGA 内部包含大量互连线路以及可配置的连接结构，用于连接不同逻辑单元、存储资源和外围接口。
当用户设计一个数字电路时，开发工具不仅需要确定每项逻辑由哪些资源实现，还需要决定这些资源应该放在哪里，以及信号如何在芯片内部传输。
这些工作分别涉及布局和布线。
互连结构对 FPGA 的运行速度具有重要影响，因为信号不仅需要经过逻辑电路，还需要沿着实际的片上线路传输。
5. Block RAM：片上存储器
许多 FPGA 包含专用的片上存储器，通常称为 Block RAM，简称 BRAM。
BRAM 可以用于保存数据缓冲区、查找表、FIFO 队列或者其他运行数据。
与使用大量普通逻辑单元构建存储器相比，BRAM 通常能够以更高的面积效率实现数据存储。
部分高端 FPGA 还提供容量更大的片上存储资源，例如 UltraRAM 或类似结构。
6. DSP：数字信号处理单元
现代 FPGA 通常集成专门的 DSP 运算资源。
DSP 是 Digital Signal Processing 的缩写，中文称为数字信号处理。在 FPGA 中，DSP 单元通常能够高效执行乘法、加法、乘加以及某些其他算术运算。
例如，数字滤波器和矩阵计算经常需要大量乘法与加法操作。将这些运算映射到 FPGA 的专用 DSP 单元，通常比完全使用普通 LUT 逻辑更加高效。
7. I/O 和高速通信接口
FPGA 通常提供大量可配置的输入输出引脚，有些器件还包含高速串行收发器、PCIe 接口资源、存储器控制器以及其他专用硬件。
这些功能让 FPGA 能够连接高速 ADC、DAC、摄像头、通信设备、存储器和其他电子系统。
因此，FPGA 不只是一个可编程逻辑阵列，而是包含多种硬件资源的复杂集成电路。
四、FPGA 和 CPU 最大的区别是什么？
CPU 是 Central Processing Unit 的缩写，中文称为中央处理器。CPU 通过读取和执行机器指令完成计算任务。
例如，一个 C 语言程序经过编译后，通常会变成目标 CPU 能够理解的机器指令。CPU 根据指令执行算术运算、读取内存、写入数据以及控制程序流程。
FPGA 的主要工作方式不同。
当工程师使用 Verilog 或 VHDL 描述一个电路时，设计工具会把这些硬件描述转换成逻辑结构，并将其映射到 FPGA 的可配置资源中。
配置完成后，FPGA 内部形成了相应的数字硬件电路。
这些电路可以按照输入信号和时钟独立运行，而不需要由一个通用 CPU 按顺序执行每项逻辑操作。
例如，假设我们需要设计一个 32 位计数器。
在 CPU 上，可以编写程序，通过循环或者定时器事件不断更新计数变量。
在 FPGA 上，则可以直接构建一个由寄存器和组合逻辑组成的硬件计数器，让它在指定时钟边沿自动更新。
这两种方式都能实现计数功能，但实现机制完全不同。
CPU 强调通过改变软件来执行不同任务，而 FPGA 强调通过配置硬件电路来实现特定功能。
当然，现代 CPU 内部也存在大量硬件并行执行机制，而 FPGA 也可以实现软核 CPU。因此，不能简单地认为 CPU 只能串行工作，FPGA 只能并行工作。
真正的区别在于计算模型和硬件组织方式。
五、FPGA 为什么擅长并行计算？
FPGA 的重要优势之一，是能够根据任务需求构建多个独立运行的硬件数据通路。
例如，假设一个系统需要同时读取 16 个数字信号，并分别判断每个信号是否满足指定条件。
使用 CPU 时，可以通过软件逐个处理，也可以使用多核、SIMD 指令或者其他硬件机制进行并行计算。
使用 FPGA 时，工程师可以为 16 个信号通道分别建立比较逻辑，使这些电路在同一个时钟周期内并行处理各自的数据。
如果 FPGA 的硬件资源足够，还可以进一步增加处理通道。
这种并行方式称为空间并行，也就是通过复制或者分配更多硬件电路，同时完成多个操作。
FPGA 还可以通过流水线提高吞吐量。
例如，一个计算过程需要经过乘法、加法和比较三个阶段。设计人员可以在不同阶段之间加入寄存器，使不同数据在连续时钟周期中进入流水线。
经过流水线填充后，各个计算阶段能够同时处理不同的数据。
这样，即使单个数据需要经过多个时钟周期才能获得最终结果，系统仍然可能每个时钟周期输出一个结果。
因此，FPGA 的并行能力不仅来自大量逻辑资源，还来自能够按照算法结构自由组织硬件数据通路。
不过，FPGA 的实际吞吐量也受到时钟频率、片上资源、内存带宽、互连延迟和外部接口速度等因素限制。
六、FPGA 与 GPU 的并行计算有什么不同？
GPU 也是一种擅长并行计算的处理器，但它与 FPGA 的并行方式存在明显区别。
GPU 通常包含大量可编程计算单元，通过线程、线程组和硬件调度机制执行大规模数据并行任务。
例如，在 GPU 上执行数组加法时，程序可以启动大量线程，让不同线程计算不同的数组元素。
FPGA 则可以根据任务要求直接构建加法器阵列、流水线和数据控制电路。
从编程模型上看，GPU 主要通过软件定义运算任务，再由已有的计算硬件执行。FPGA 则可以通过配置改变用于执行运算的硬件结构。
对于大规模矩阵运算，现代高性能 GPU 通常拥有非常强大的计算吞吐量以及成熟的软件生态，因此广泛应用于人工智能训练和科学计算。
FPGA 的优势则可能体现在特殊的数据格式、严格的处理延迟、定制数据流和专用接口等方面。
例如，一个高速传感器系统可能需要在数据进入设备时立即执行固定的数字滤波和信号判断，而不希望数据先经过复杂的软件调度。在这样的场景中，FPGA 可以构建直接连接输入接口的硬件流水线。
因此，GPU 更强调通用数据并行计算能力，而 FPGA 更强调可定制的硬件并行结构。
七、FPGA 与 ASIC 有什么区别？
ASIC 是 Application-Specific Integrated Circuit 的缩写，中文称为专用集成电路。
ASIC 通常针对特定应用设计，其主要硬件逻辑在制造完成后已经固定。
FPGA 则采用可配置逻辑和互连资源，允许用户在芯片制造完成后改变内部数字电路的功能。
例如，工程师可以使用 FPGA 实现一个 AES 加密模块。经过验证后，如果需要修改数据通路或者增加其他功能，可以重新生成配置文件并加载到 FPGA 中。
如果将相同功能实现为固定逻辑 ASIC，则需要在芯片制造之前完成相应的硬件设计。制造完成后，不能像 FPGA 一样任意改变内部逻辑连接。
ASIC 的优势是可以针对目标电路进行深度物理优化，避免 FPGA 为可重新配置能力所付出的资源开销。
例如，FPGA 需要大量配置存储单元、可编程开关以及通用互连网络，而标准单元 ASIC 可以直接使用针对目标功能实现的逻辑门和连接线路。
因此，在实现相同功能、采用可比较的制造条件并经过合理优化时，ASIC 通常能够获得更好的面积效率、功耗表现或者运行频率。
但 ASIC 的前期开发成本较高，而且制造后修改硬件功能更加困难。
FPGA 则可以购买现成芯片，经过开发和配置后直接用于产品，因此适合原型开发、较低产量产品以及需要长期更新硬件功能的设备。
八、FPGA、CPU 和 ASIC 的主要区别
虽然 FPGA、CPU 和 ASIC 都能够完成计算任务，但它们的设计目标并不相同。
CPU 的主要优势是通用性。开发者可以通过编写不同软件，让同一颗处理器执行多种程序，而不必改变内部硬件结构。
FPGA 的主要优势是硬件可重新配置。工程师可以为不同任务建立专门的数字电路，并通过流水线、并行逻辑以及定制接口满足应用需求。
ASIC 的主要优势是专用优化。设计人员可以围绕确定的功能进行电路设计，在合适的应用条件下获得较高的性能、面积效率和能效。
从开发方式来看，CPU 程序通常使用 C、C++、Rust 等语言编写，并通过编译器生成机器指令。
FPGA 传统开发通常使用 Verilog、SystemVerilog 或 VHDL 等硬件描述语言，再经过综合、布局布线和配置文件生成流程。
ASIC 也可以使用相同的硬件描述语言，但最终需要经过芯片物理设计、制造和测试。
从产品成本来看，CPU 和 FPGA 一般可以直接购买现成器件，而定制 ASIC 需要承担芯片开发、制造准备和测试等前期成本。
对于小批量产品，FPGA 通常更容易获得经济优势。对于功能稳定、产量很大的产品，ASIC 则可能通过较低的单位成本取得优势。
因此，CPU、FPGA 和 ASIC 并不存在适用于所有场景的绝对优劣，而是需要根据计算任务、成本和产品需求进行选择。
九、FPGA 是怎样编程的？
FPGA 开发通常被称为 FPGA 编程，但它与普通软件编程存在本质区别。
在传统 CPU 编程中，程序描述处理器需要执行的操作。程序运行时，CPU 根据机器指令完成任务。
在 FPGA 开发中，Verilog 和 VHDL 等硬件描述语言通常用于描述数字电路的结构和行为。
例如，如果使用 Verilog 描述一个计数器，代码通常需要规定计数器在时钟边沿如何更新，以及复位信号如何影响计数器状态。
综合工具会根据这些描述生成相应的寄存器和组合逻辑。
因此，FPGA 设计人员必须理解时钟、触发器、组合逻辑、状态机和时序约束，而不能简单地把硬件描述语言当作普通软件语言使用。
现代 FPGA 还支持 HLS，也就是 High-Level Synthesis，中文称为高级综合。
HLS 允许开发者使用受支持的 C、C++ 或其他高级语言描述算法，再由工具尝试生成对应的硬件结构。
不过，HLS 并不是简单地把普通软件自动变成高效率硬件。为了获得理想性能，仍然需要考虑数据依赖、流水线、并行度、存储结构和硬件资源限制。
十、什么是 FPGA 的配置文件？
FPGA 的硬件功能通常由配置数据决定。对于许多 FPGA，这些配置数据会以 Bitstream，也就是比特流配置文件的形式生成。
Bitstream 并不是普通 CPU 执行的机器指令程序，而是用于设置 FPGA 内部可配置资源的一组数据。
它可以决定 LUT 的逻辑功能、互连开关的连接状态，以及其他可配置资源的工作方式。
当 FPGA 加载配置文件后，其内部逻辑就按照设计要求工作。
对于基于 SRAM 配置技术的 FPGA，配置内容通常在断电后丢失，因此设备重新上电时需要重新加载配置数据。
配置文件可以来自外部 Flash、主机处理器或者其他受支持的配置接口。
某些 FPGA 使用非易失性配置技术，可以在断电后保留主要配置信息。
这也是为什么不同 FPGA 开发板的启动流程可能存在差异。
十一、FPGA 的典型开发流程是什么？
FPGA 开发通常包含设计输入、功能仿真、综合、布局布线、时序分析以及硬件测试等步骤。
首先，工程师根据产品需求确定数字逻辑功能，例如实现一个计数器、通信接口、数字滤波器或者专用数据处理流水线。
随后，使用 Verilog、SystemVerilog、VHDL 或其他设计方法描述电路行为。
在设计进入实际硬件之前，通常需要进行功能仿真。仿真可以检查输入发生变化时，输出和内部状态是否符合预期。
例如，在计数器设计中，可以使用仿真测试复位操作、计数过程以及计数值溢出后的行为。
功能验证通过后，综合工具会将设计转换为适用于目标 FPGA 的逻辑结构。
随后进行布局和布线，将设计中的逻辑、寄存器、存储器以及其他资源安排到实际 FPGA 的硬件位置，并建立必要的信号连接。
完成这些工作后，工具还需要检查时序约束，判断设计是否能够在目标时钟频率下可靠运行。
最后，开发工具生成配置文件，并通过 JTAG 或其他配置接口加载到 FPGA。
工程师可以使用逻辑分析仪、示波器或者 FPGA 内部调试工具检查实际运行情况。
常见的 FPGA 开发工具包括 AMD Vivado、Altera Quartus Prime 以及其他厂商提供的设计环境。
十二、为什么 FPGA 必须进行时序分析？
FPGA 是真实的数字硬件电路，不同逻辑单元之间的信号传播需要时间。
例如，一个寄存器在时钟边沿更新输出后，信号需要经过组合逻辑和互连线路，才能到达下一个寄存器。
如果信号到达得太晚，就可能违反目标寄存器的建立时间要求，导致数据无法被可靠采样。
这类问题属于数字电路时序问题。
FPGA 设计工具通常使用 Static Timing Analysis，也就是静态时序分析，检查不同逻辑路径是否满足设定的时间要求。
例如，如果系统使用 100 MHz 时钟，其时钟周期就是 10 纳秒。
对于一个简单的同频同步寄存器路径，数据通常需要在相关时钟边沿之间满足相应的建立时间要求。实际可用时间还要考虑寄存器时钟到输出延迟、时钟偏斜、建立时间以及其他时序因素。
因此，不能简单地认为 FPGA 逻辑只要功能正确，就一定能够在任意频率下运行。
设计人员还需要合理规划流水线、控制逻辑深度、跨时钟域通信以及复位结构。
对于复杂 FPGA 项目，时序收敛往往是非常重要的工程工作。
十三、FPGA 是否能够实现 CPU？
答案是可以。
由于 CPU 本质上也是由寄存器、逻辑运算单元、控制电路和数据通路组成的数字系统，因此可以使用 FPGA 的可配置逻辑资源实现处理器核心。
这种通过 FPGA 逻辑资源实现的处理器，通常称为 Soft Processor 或 Soft Core，中文称为软核处理器。
例如，工程师可以使用 Verilog 在 FPGA 中实现一个简单的 RISC-V CPU，包括程序计数器、指令译码器、寄存器堆、算术逻辑单元以及必要的控制逻辑。
配置到 FPGA 后，这个软核 CPU 就可以执行与其实现的指令集相对应的机器代码。
某些 FPGA 厂商也提供成熟的软核处理器 IP，例如 AMD MicroBlaze 和 Altera Nios V。
除了软核 CPU，部分 FPGA SoC 还包含制造时已经固定在芯片中的硬核处理器，例如 Arm Cortex-A 系列处理器核心。
硬核 CPU 不依赖 FPGA 的普通可配置逻辑单元实现，而是作为固定硬件电路集成在芯片内部。
因此，现代 FPGA 系统可以同时包含硬件加速逻辑和软件处理器，让不同任务分别使用最合适的执行方式。
十四、什么是 FPGA SoC？
FPGA SoC 通常指将 FPGA 可编程逻辑与处理器系统以及其他功能集成在同一颗芯片中的设备。
例如，某些 FPGA SoC 同时包含 Arm 处理器、内存控制器、片上互连以及大量 FPGA 可编程逻辑资源。
处理器部分可以运行 Linux、RTOS 或裸机程序，而 FPGA 逻辑部分则可以实现专用数据处理模块和高速接口。
例如，在一个工业视觉系统中，处理器可以负责网络通信、用户界面和应用程序管理，而 FPGA 逻辑负责实时采集图像数据并执行部分高速预处理。
这种架构结合了软件编程的灵活性和硬件并行处理的优势。
FPGA SoC 也说明，CPU 与 FPGA 并不一定需要作为相互竞争的技术存在。它们可以在同一颗芯片中协同工作。
十五、FPGA 为什么适合高速通信？
高速通信系统通常需要处理连续的数据流，并按照严格的时序执行编码、解码、校验、数据转换和协议控制。
FPGA 可以根据通信协议建立专门的硬件流水线，让不同阶段同时处理数据。
例如，在一个高速数据接收系统中，FPGA 可以使用硬件逻辑执行帧检测、数据解析、校验和数据缓冲。
这些功能不一定需要 CPU 对每个数据单位逐条执行软件指令。
部分 FPGA 还具有高速串行收发器，可以连接光通信模块、PCIe 设备以及其他高速数字接口。
在无线通信系统中，FPGA 还可以实现数字滤波、FFT、调制解调和其他数字信号处理功能。
FFT 是 Fast Fourier Transform 的缩写，中文称为快速傅里叶变换，是数字通信和频谱分析中常见的算法。
不过，FPGA 是否适合某一通信系统，仍然取决于协议复杂度、吞吐量、功耗、成本以及开发资源。
十六、FPGA 在人工智能中有什么作用？
人工智能计算需要大量矩阵运算、向量运算和数据移动，因此 FPGA 也可以用于构建 AI 加速器。
例如，工程师可以利用 FPGA 的 DSP 单元、BRAM 和可编程逻辑资源，实现定制的矩阵乘法阵列或者神经网络推理流水线。
与 GPU 相比，FPGA 可以针对特定神经网络选择适当的数据格式、并行结构和片上缓冲区。
如果某个模型使用固定的数据精度，并且计算流程相对稳定，FPGA 就有机会通过专门设计提高能效或者降低处理延迟。
FPGA 还适合某些低延迟推理任务，例如需要快速响应传感器信号的工业控制和边缘计算系统。
不过，大型人工智能训练通常需要极高的计算吞吐量、内存容量和软件框架支持，现代高性能 GPU 在这些方面具有明显优势。
因此，FPGA 在人工智能中的价值更多体现在特定应用优化，而不是全面替代 GPU。
十七、FPGA 为什么适合数字芯片原型验证？
在 ASIC 制造之前，工程师需要验证芯片设计的功能和系统行为。
软件仿真能够帮助检查硬件逻辑，但对于非常复杂的设计，完整的软件仿真可能需要较长时间。
FPGA 可以将部分或全部数字设计映射到真实硬件中运行，从而执行较大规模的测试任务。
例如，在设计 RISC-V 处理器时，可以先使用 RTL 仿真验证指令执行和控制逻辑，再将处理器设计部署到 FPGA 上。
工程师可以在 FPGA 中运行实际软件，检查处理器是否能够完成程序执行、内存访问和外设通信。
这种方法通常称为 FPGA Prototyping，也就是 FPGA 原型验证。
需要注意的是，FPGA 原型与最终 ASIC 在时钟频率、存储器结构、互连延迟和电气特性等方面可能存在差异。
因此，FPGA 原型能够帮助验证系统功能，但不能替代 ASIC 所需的全部功能验证、时序分析和物理验证工作。
十八、FPGA 为什么通常比 ASIC 功耗高？
FPGA 的可重新配置能力需要额外的硬件资源。
例如，FPGA 需要使用配置存储单元保存逻辑功能和互连设置，还需要可编程连接结构，使不同逻辑资源能够按照设计要求连接。
这些结构会占用芯片面积，并引入一定的电容、延迟和功耗开销。
相比之下，ASIC 可以将目标逻辑直接映射为固定的标准单元或者定制电路，不需要为所有可能的逻辑配置保留相同规模的可编程资源。
因此，对于相同功能，在可比较的制造工艺和合理优化条件下，ASIC 通常能够实现更好的面积效率和能效。
但实际比较并不总是简单的。不同芯片采用的制造工艺、工作电压、时钟频率和系统架构可能不同。
一个经过充分优化的 FPGA 方案，也可能在某些任务上比使用不合适的软件算法的通用 CPU 系统具有更好的性能或能效。
所以，FPGA 的功耗表现必须结合具体应用进行分析。
十九、FPGA 开发为什么比普通软件开发困难？
FPGA 开发与普通软件开发最大的区别，在于设计人员必须理解硬件电路的并行性和时间行为。
在普通 C 程序中，代码通常描述一系列操作以及程序控制流程。
在 Verilog 等硬件描述语言中，不同逻辑模块可以同时工作，寄存器根据时钟更新，而组合逻辑随着输入信号的变化产生响应。
例如，两个不同的 always 块可能描述两个同时工作的硬件模块，而不是两个必须按照源代码排列顺序依次执行的软件函数。
此外，FPGA 开发还必须关注时钟域、建立时间、保持时间、亚稳态、复位信号和硬件资源利用率等问题。
亚稳态是指触发器在某些时序条件下，输出可能暂时无法迅速稳定到预期数字电平的现象。跨时钟域通信如果处理不当，就可能产生可靠性问题。
这些问题通常不是普通应用软件开发者每天需要面对的，但在数字硬件设计中非常重要。
因此，学习 FPGA 不只是学习一门编程语言，还需要掌握数字逻辑、同步时序设计、硬件验证和基本计算机体系结构知识。
二十、什么时候应该选择 FPGA？
如果项目需要处理复杂软件逻辑、运行操作系统或者执行多种通用程序，CPU 通常是合理选择。
如果项目需要同时处理大量规则数据，而且具有成熟的 GPU 软件支持，那么 GPU 可能更加适合。
如果项目需要高速数字接口、严格的处理时序、可定制的并行硬件结构，或者希望在产品部署后继续修改底层逻辑，那么 FPGA 可能具有优势。
例如，数字信号采集、高速通信协议处理、定制数据流加速和 ASIC 原型验证，都是 FPGA 常见的应用方向。
如果产品功能非常稳定、需要大批量制造，而且对性能、功耗和单位成本要求较高，那么 ASIC 可能是更好的长期选择。
不过，工程实践中并不一定只能选择其中一种技术。
许多系统会同时采用 CPU、FPGA 和 ASIC，让 CPU 执行系统管理和软件任务，让 FPGA 完成需要灵活配置的高速硬件处理，让 ASIC 执行成熟且需要高度优化的专用功能。
最终选择需要综合考虑开发周期、硬件成本、性能、功耗、产品产量以及维护需求。
二十一、FPGA 的发展方向是什么？
随着现代计算系统对高带宽、低延迟和专用硬件加速的需求不断增长，FPGA 技术也在持续发展。
一个重要方向是增加专用硬件资源，例如更高性能的 DSP 单元、更大的片上存储器以及更高速的通信接口。
另一个方向是提高 FPGA 与 CPU 系统的集成程度。通过将处理器、内存控制器和可编程逻辑结合，开发者能够构建软硬件协同的计算平台。
同时，先进封装技术也使部分高端 FPGA 可以采用多裸片或模块化结构，将不同功能资源集成在同一个封装中。
在开发工具方面，HLS 和更高层次的设计方法可以帮助部分软件开发人员进入硬件加速领域，但数字逻辑、时序约束和资源优化仍然是 FPGA 开发的重要基础。
此外，RISC-V 等开放指令集架构也为 FPGA 处理器原型设计提供了便利，使研究人员和工程师能够根据需求构建不同的 CPU 微架构，并在实际 FPGA 硬件上验证。
因此，FPGA 不只是传统数字逻辑控制器，也逐渐成为可重构计算、处理器研究和异构系统设计中的重要技术平台。
二十二、总结：FPGA 的真正价值是什么？
FPGA 是一种制造完成后仍然可以重新配置内部数字逻辑功能的集成电路。
它通过 LUT、触发器、可编程互连、片上存储器和专用 DSP 等资源，让工程师能够构建具有特定功能的硬件电路。
CPU 的核心优势是软件执行的灵活性，GPU 擅长大规模数据并行计算，ASIC 能够针对确定任务进行深度优化，而 FPGA 的重要特点则是能够根据需求改变硬件结构。
与 CPU 相比，FPGA 可以通过独立的数据通路和硬件流水线实现高度定制的并行处理。
与 ASIC 相比，FPGA 不需要为每一次逻辑修改重新制造芯片，因此更适合功能变化、原型开发和较低产量的应用。
不过，FPGA 的可配置性也需要付出代价，包括额外的逻辑和互连资源、较高的硬件开发复杂度，以及在某些任务上不如专用 ASIC 的面积和能效表现。
从计算机体系结构的角度来看，FPGA 展示了一种与传统软件执行不同的计算方式：不仅可以改变程序，还可以重新组织执行计算的数字硬件。

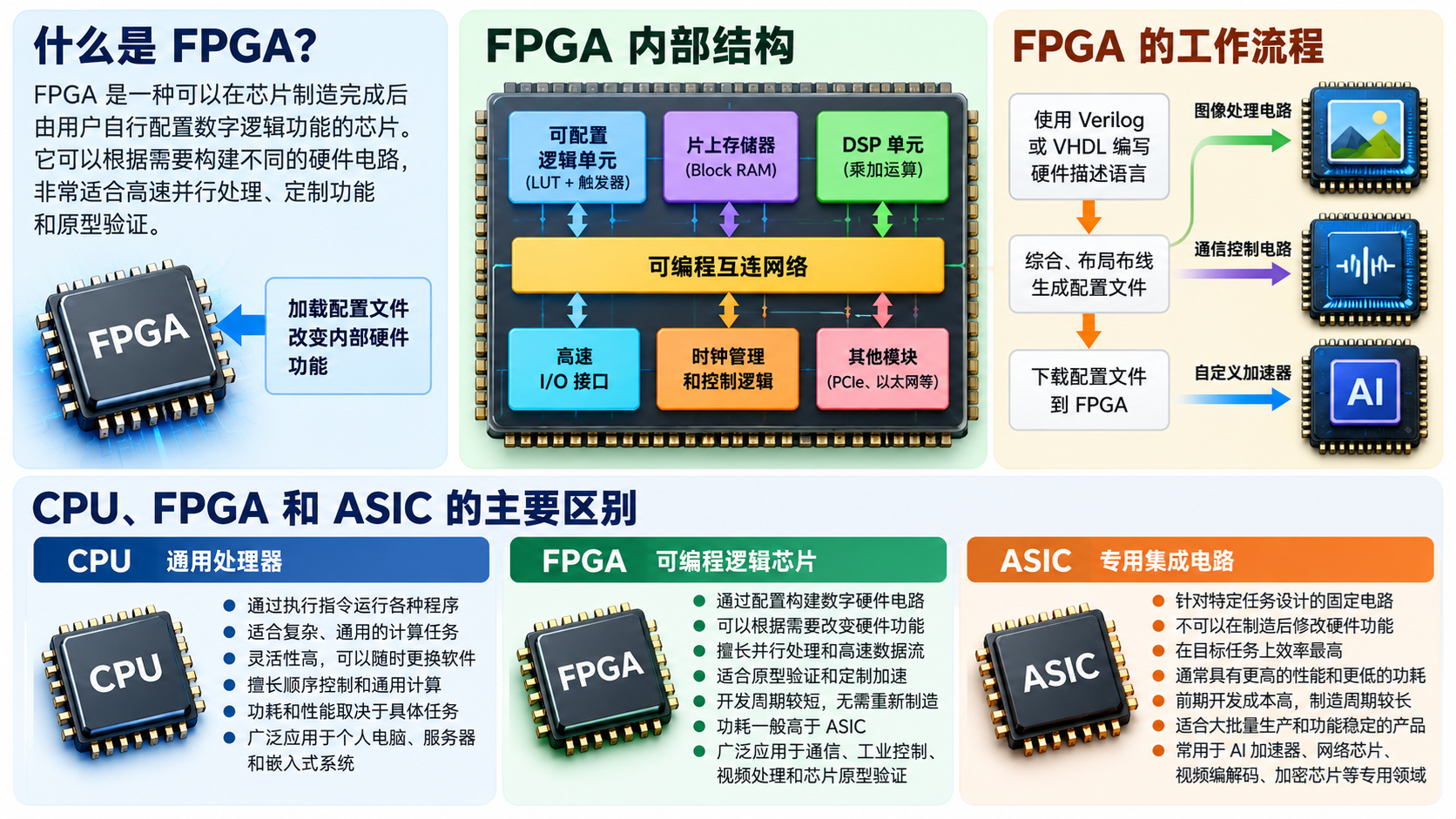

CPU 通过改变软件执行不同任务，FPGA 通过重新配置内部数字逻辑实现不同硬件功能，而 ASIC 则通过固定并优化专用电路，提高目标任务的效率。
理解 FPGA，也就理解了现代数字系统设计中一个非常重要的思想：计算性能不仅取决于处理器执行指令的速度，还取决于硬件是否能够按照任务本身的结构进行组织。
这正是 FPGA 在高速通信、工业控制、芯片原型验证和专用计算加速领域长期具有重要价值的根本原因。
