PDK 文档介绍：
1, 技术文档
技术文档，包括设计规则 Design Rule， 模型 Model，参考手册 Reference Manual 等

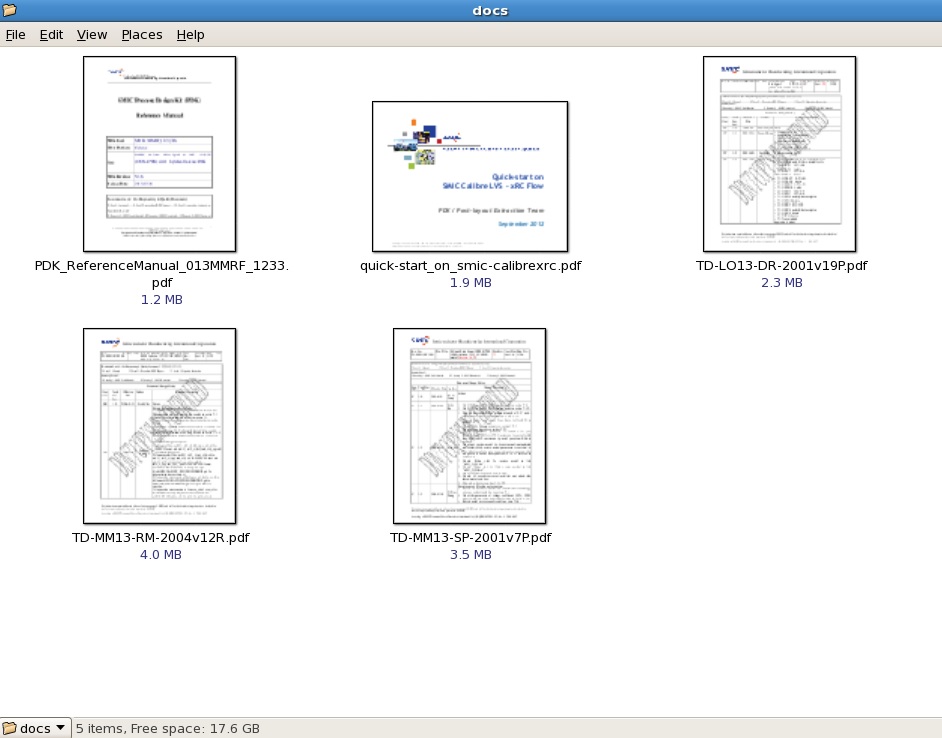

图 1 PDK 技术文档
模型 Model 文件介绍了该模型是怎样推出来了，用的什么工具，是哪类模型；例如晶体管长度，宽度选择范围，温度范围，样本大小，测试点是怎样选择得到的，曲线又是怎样拟合的；通过这些介绍，可以大致了解到该模式在什么条件下是准确的，在在什么情况下需要修正；
设计规则：详细介绍了所有设计规则的定义，含义和解释，例如金属和多晶硅最小间距是指什么，值是多少等，了解这些对修复 DRC 违例有方向性的帮助；
参考手册； 指导怎样使用PDK 里相关的文档
2, 模型 Model
该 PDK包含 Hspice, Spectre 两种模型

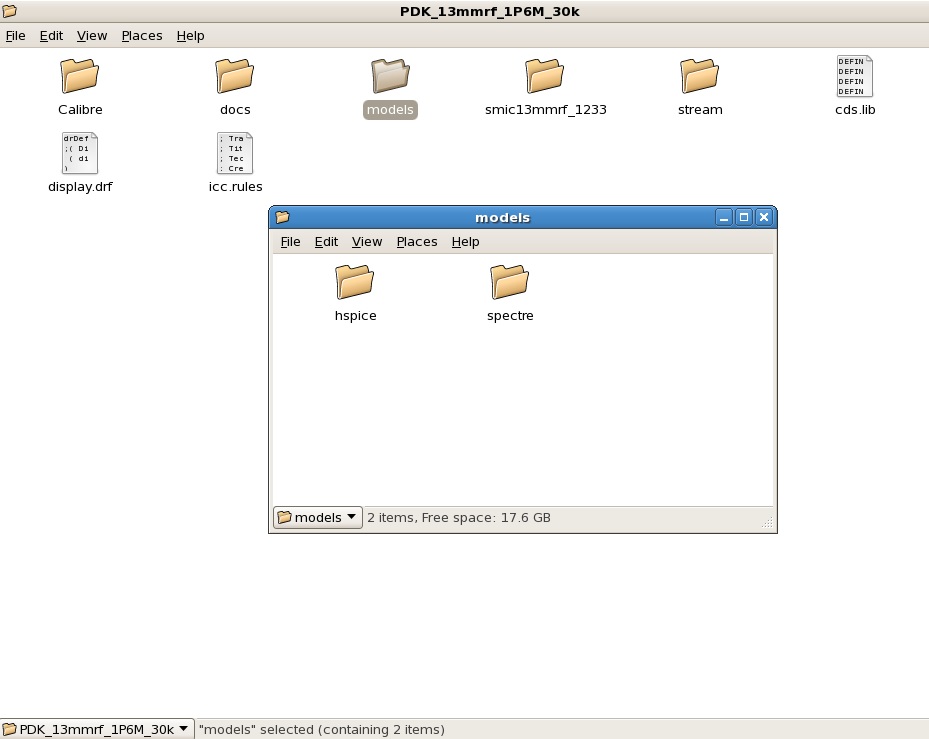

图 2 PDK 模型
3, PDK Pcell
SMIC 0.13um 射频/混合电路 RF/Analog 中各元器件的 Pcell：
双极晶体管, 电容, 二极管, 电感, MOS 晶体管, 电阻, RF 电容, RF 电阻, RF MOS 晶体管, 可变电容 。。。

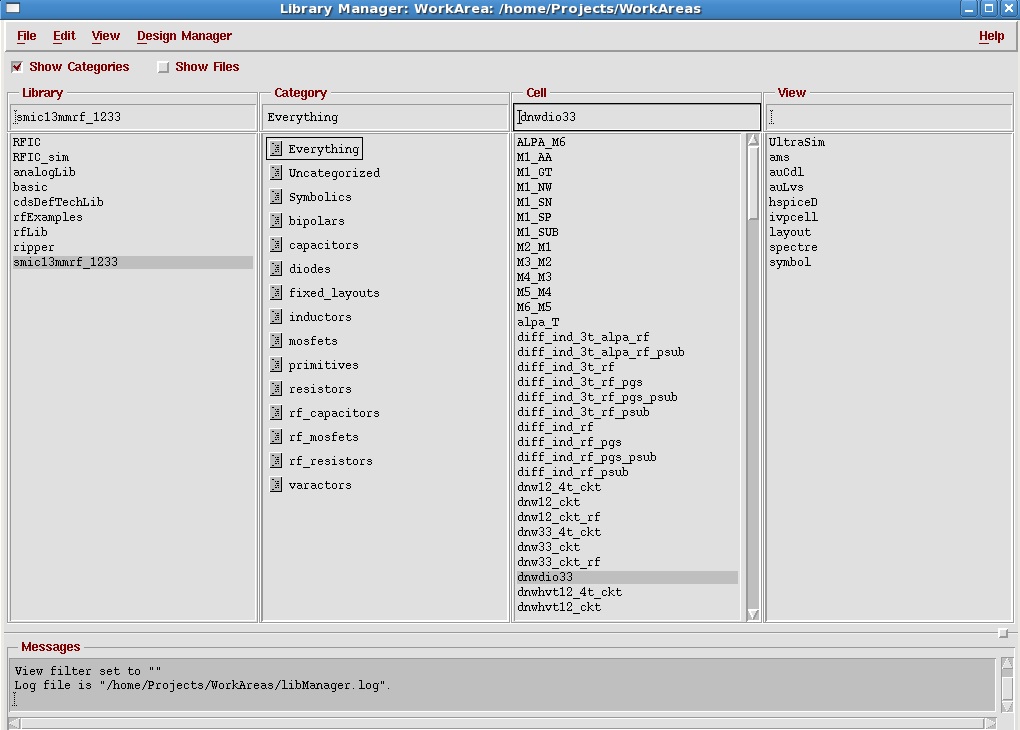

图 3 PDK Pcell
4, PDK 测试台 Test Bench
搭建测试台所需的交直流电流电压源，探针，频谱仪等，是一个虚拟 IC 测试实验室，实验室拥有的测试设备，仪器这里都有

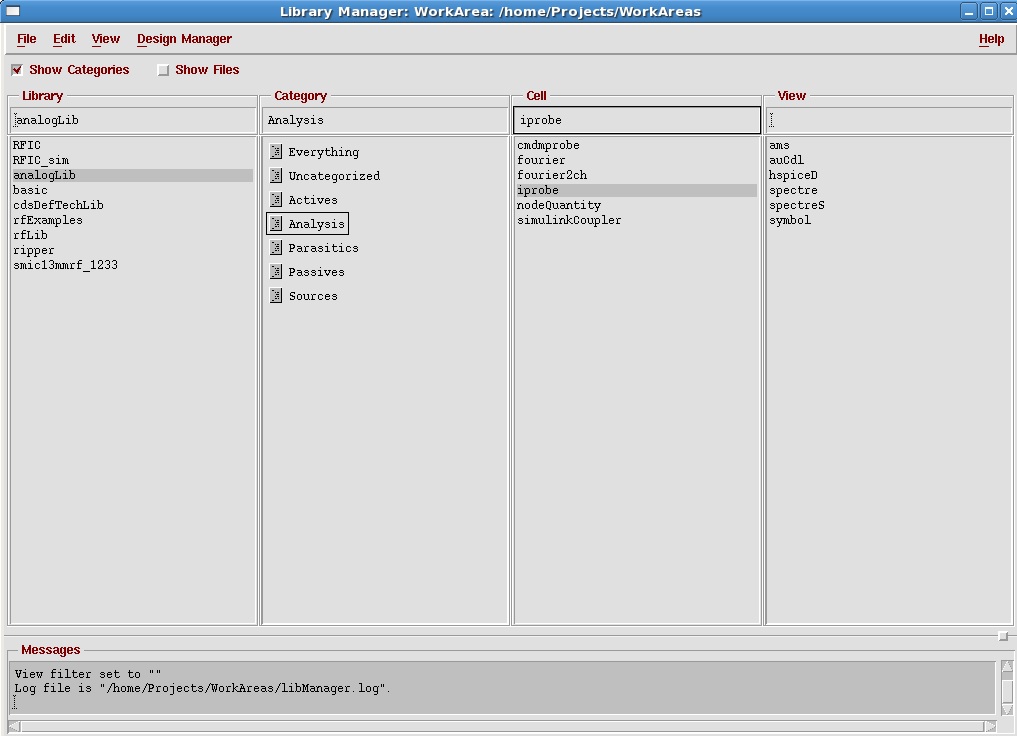

图 4 PDK 测试台
5, PDK 运行集 Runset
运行各种验证，操作等的脚本文件；
例如：运行 Calibre DRC, LVS 及寄生参数提取时的脚本
