芯片几乎存在于所有现代电子设备中。手机、电脑、汽车、路由器、电视、服务器、智能手表，甚至洗衣机和电饭煲里面，都可能使用一颗或多颗芯片。
我们每天都在使用芯片，但真正的问题是：芯片到底是什么？一块只有指甲大小的东西，为什么可以运行操作系统、播放视频、处理人工智能，甚至控制一辆汽车？

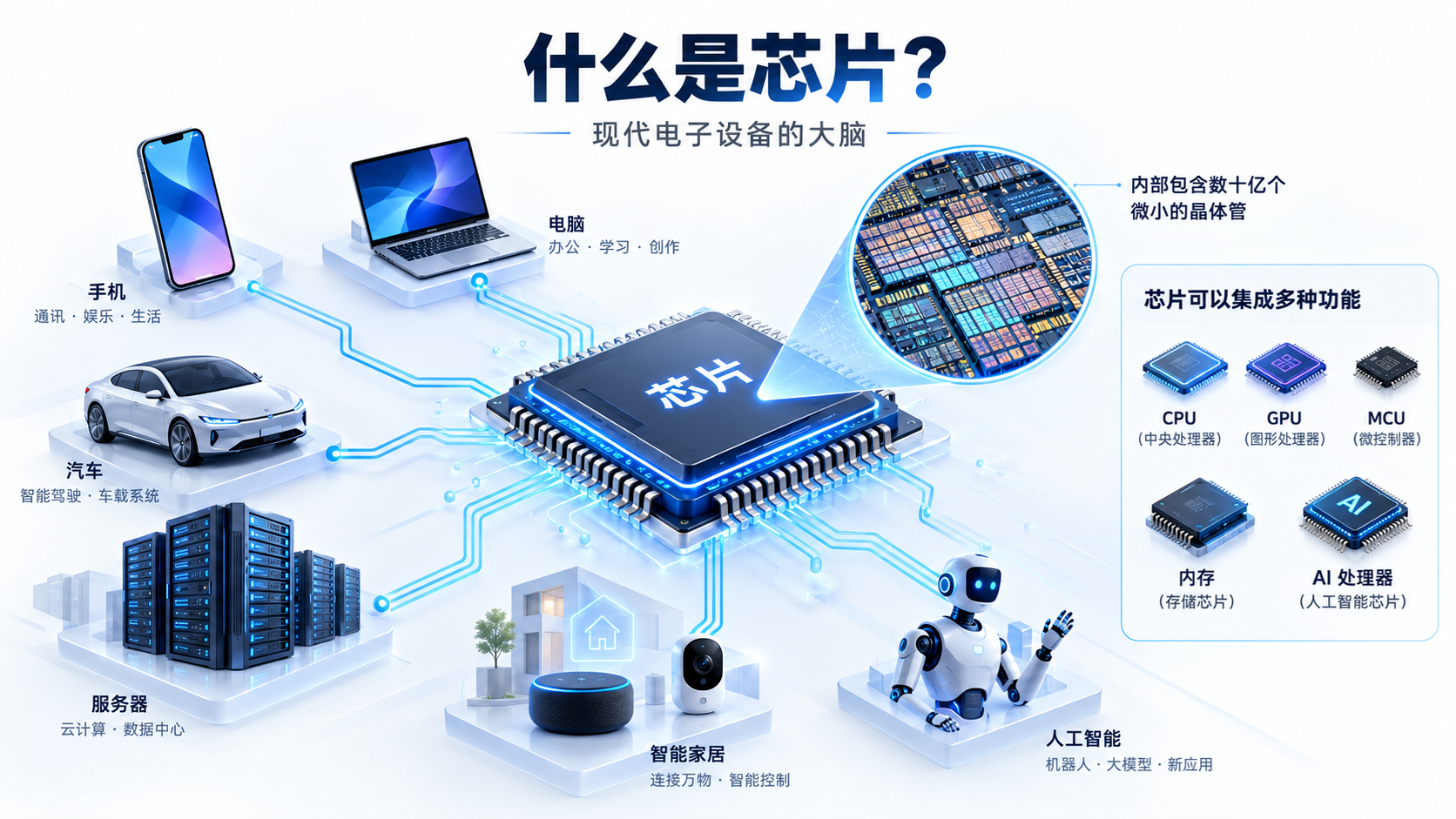

1. 什么是芯片？
芯片，英文通常叫 Chip，技术上通常指制造在半导体材料上的集成电路。
所谓“集成电路”，英文是 Integrated Circuit，简称 IC。“集成”的意思，就是把大量电子元件制造在同一块很小的材料上。
早期的电子计算机需要使用大量独立元件，例如晶体管、电阻和电容。今天，现代芯片可以把数百万、数十亿甚至数百亿个晶体管集成在一块非常小的硅片上。
所以可以简单理解：
芯片就是把大量微型电子电路制造在一小块半导体材料上形成的电子器件。
CPU、GPU、MCU、内存芯片、AI芯片、网络芯片、汽车芯片，本质上都属于芯片，只是它们内部的电路设计和用途不同。
2. 为什么芯片主要使用硅？
现代芯片最常见的基础材料是 Silicon，也就是硅。硅是一种半导体材料。
所谓半导体，是指它的导电能力介于导体和绝缘体之间，而且可以通过特殊的制造工艺控制它什么时候导电、什么时候不导电。这非常重要。
如果一个材料永远导电，就很难把它变成电子开关；如果永远不导电，也无法传递电信号。
硅还有另外几个重要优势 : 它在地球上的储量非常丰富，制造工艺成熟，并且可以形成质量非常好的二氧化硅绝缘层。
正是这些特点，使硅成为过去几十年半导体工业最重要的基础材料。
今天虽然也有碳化硅，也就是 SiC，以及氮化镓，也就是 GaN 等其他半导体材料，但绝大多数数字芯片仍然主要使用硅。
3. 芯片最基本的元件是什么？

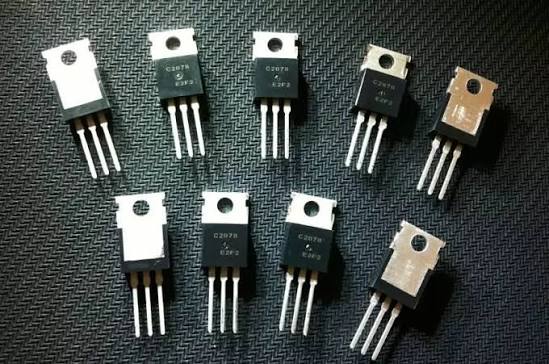

理解芯片最关键的一个概念就是：Transistor，晶体管。
晶体管可以简单理解为一个由电信号控制的微型电子开关。它可以处于不同状态，例如导通或者关闭。
在数字电路中，我们可以把这些状态进一步抽象成：0 和 1。
例如：没有某个电压，可以表示 0 ; 存在某个规定范围内的电压，可以表示 1。
这里需要注意，真实芯片中的电压并不是字面意义上的“零伏等于零、某个固定电压等于一”这么简单。
芯片设计会规定不同的电压范围，用来表示逻辑 0 和逻辑 1。
但对于理解计算机工作原理来说，我们可以暂时把它简化成：晶体管是能够控制 0 和 1 的微型开关。
现代处理器拥有数量极其庞大的晶体管, 单个晶体管看起来并不会“计算”。但是当大量晶体管按照特定结构连接起来后，就可以组成逻辑门。
逻辑门又可以进一步组成加法器、寄存器、缓存、控制电路以及完整的处理器。
4. 从晶体管到逻辑门
芯片并不是简单地把几十亿个晶体管随机放在一起。晶体管需要按照设计好的电路结构连接。
最基础的数字电路通常叫作 Logic Gate，也就是逻辑门。
常见逻辑门包括：
AND Gate，也就是与门。
OR Gate，也就是或门。
NOT Gate，也就是非门。
还有 NAND、NOR、XOR 等逻辑门。
比如一个 AND Gate 可以接收两个输入。只有两个输入都是 1 的时候，输出才是 1。这些看起来非常简单的规则，却可以组合成复杂的计算系统。
例如多个逻辑门组合在一起，可以制造一个二进制加法器 , 可以进行二进制加法。
大量加法器和其他逻辑电路继续组合，又可以形成 CPU 中非常重要的 ALU。
ALU 的全称是 Arithmetic Logic Unit，也就是算术逻辑单元。它负责执行很多基本的数学和逻辑运算。
所以，从最底层来看：晶体管组成逻辑门，逻辑门组成数字电路，数字电路最终组成处理器。
5. 芯片为什么使用 0 和 1？
计算机使用二进制，也就是 Binary。
二进制只有两个基本数字：0 和 1。之所以使用两个状态，是因为电子电路很容易区分两个稳定状态。
例如：低电压代表 0 , 高电压代表 1。
如果我们试图让一个晶体管精确表示 0、1、2、3、4、5、6、7、8、9 十种不同状态，那么电路设计和抗干扰能力都会变得复杂很多。而只区分两种状态，可靠性会高很多。
所以现代数字芯片大量使用二进制, 但是不要因此认为计算机只能处理“0 和 1”。
实际上，文字、照片、视频、声音、程序和人工智能模型，最终都可以转换成二进制数据。
芯片只需要能够可靠地处理这些二进制数据，就可以完成极其复杂的任务。
6. 芯片怎样完成一次计算？
假设我们希望 CPU 计算 2 + 3 , 程序最终会把这个操作转换成处理器能够理解的机器指令。
CPU 会读取这条指令，然后识别：
需要做什么操作？
数据在哪里？
结果应该放在哪里？
CPU 内部的控制电路会让对应的数据进入 ALU。
ALU 完成二进制加法。
数字 2 在二进制中是：10
数字 3 是：11
进行二进制相加后得到：101
也就是十进制的 5。
结果可能先放进 CPU 内部的寄存器，然后再根据程序需要写回内存。
这一整个过程实际上涉及大量晶体管高速切换 , 而现代 CPU 每秒可以完成数十亿次这样的基本操作。
7. 什么是时钟？
芯片内部大量电路需要按照一定节奏协调工作。这个节奏通常由 Clock，也就是时钟信号 提供。
我们经常看到 CPU 标注：3 GH, 4 GH, 5 GHz 。GHz 是 Gigahertz，也就是十亿赫兹。
例如 4 GHz 大致意味着时钟信号每秒发生大约四十亿个周期。
但这并不意味着 CPU 每个周期只能执行一条指令。
现代 CPU 具有流水线、乱序执行、多发射等复杂设计，因此性能不能简单通过 GHz 判断。
不过对于初学者来说，可以把时钟理解成：芯片内部大量数字电路共同遵循的节奏信号。
就像一个乐队需要节拍一样，CPU内部的不同电路也需要按照时钟有序协调。
8. 芯片内部除了计算单元还有什么？
现代芯片远远不只是一个计算器。
例如一个现代 CPU 里面通常包括很多不同部分。
首先是 CPU Core，也就是处理器核心。一个现代处理器可能有 4 核、8核、16核甚至更多核心。
其次是 Register，也就是寄存器。寄存器是 CPU 内部非常高速的小型存储空间，用来保存正在使用的数据、地址和计算结果。
还有 Cache，也就是高速缓存。CPU 的速度远远高于普通内存，所以处理器会使用 L1、L2、L3 Cache 暂时保存经常使用的数据，从而减少等待内存的时间。
除此之外，还有控制单元、分支预测器、浮点运算单元、向量处理单元、内存控制器以及各种内部总线。
如果是现代 SoC，还可能包含 GPU、NPU、视频编码器、USB控制器、PCIe控制器、网络模块以及其他专用功能。
所以一颗现代芯片实际上更像一座微型电子城市 ，里面有不同区域，每个区域负责不同工作，同时通过复杂的高速连接进行通信。
9. 软件是怎样让芯片工作的？
软件并不是直接告诉某个晶体管 “现在打开这个开关。” 软件与芯片之间存在很多层。
例如一个使用 C 语言编写的程序，会首先经过编译器。
编译器把高级语言转换成处理器能够执行的机器指令。
这些机器指令遵循某种 Instruction Set Architecture，也就是指令集架构。
常见指令集包括：
x86
RISC-V
CPU 会不断进行一个基本循环：
Fetch，也就是取指令。
Decode，也就是译码。
Execute，也就是执行。
CPU首先从内存取得机器指令。
然后判断这条指令要求执行什么操作。
最后启动相应的硬件电路完成操作。
因此，我们在屏幕上点击一个按钮，看起来只是一个非常简单的动作，背后实际上可能经历：
最终才变成真实的电信号变化。

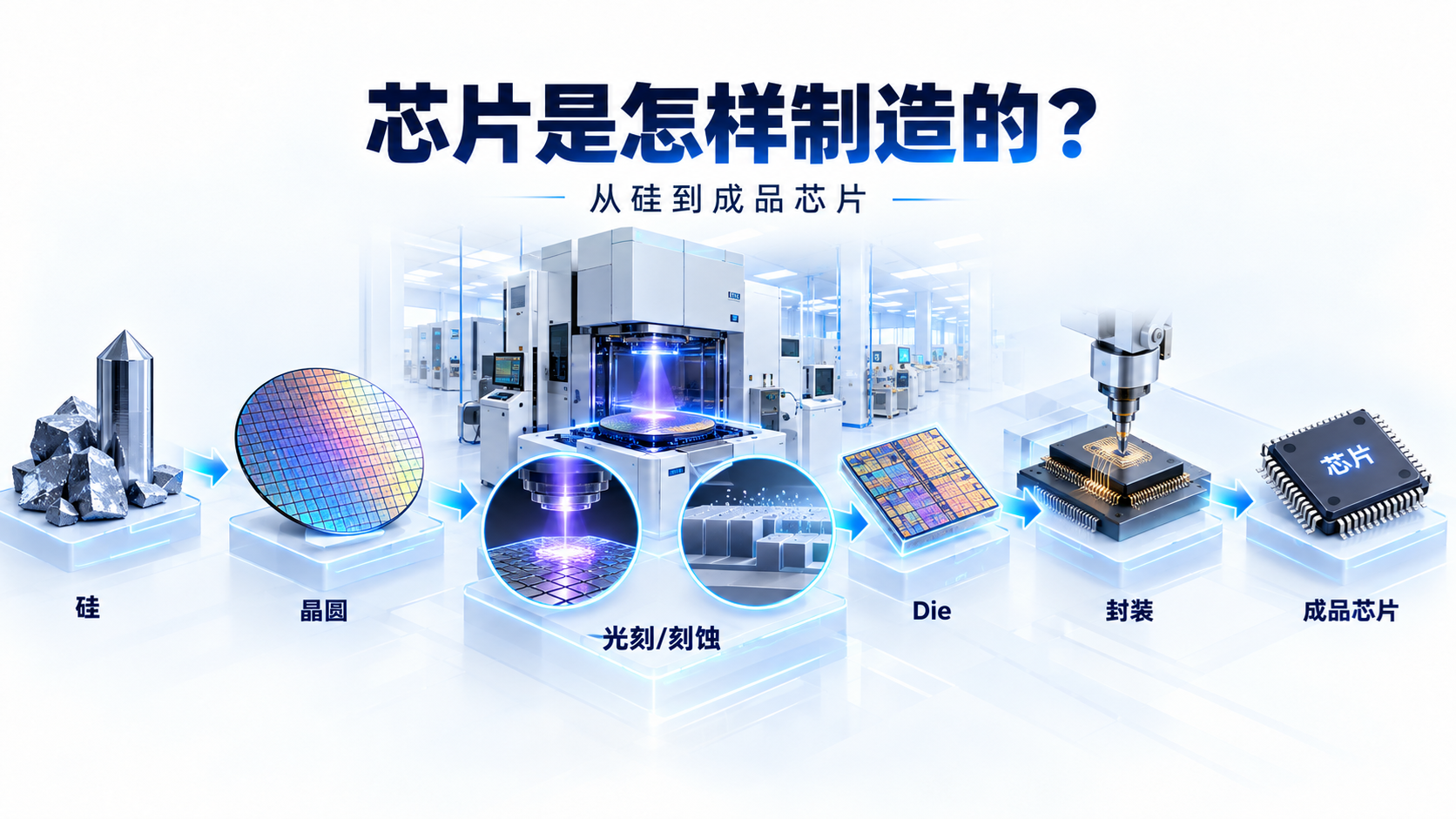

10. 芯片是怎样制造出来的？
芯片设计完成以后，并不是拿一块硅直接“打印”一个 CPU。芯片制造是现代工业中最复杂的制造过程之一。
首先，需要制造高纯度单晶硅。
然后把巨大的硅晶柱切成非常薄的圆片，就是 Wafer，晶圆。
接下来，晶圆需要经历大量复杂制造步骤。
其中包括：光刻，沉积，刻蚀，离子注入，清洗，抛光。这些工艺会在晶圆上逐层形成极其微小的晶体管和金属连接。一块晶圆上通常会同时制造很多个相同芯片。
制造完成后，晶圆会被切开。
切出来的一小块裸芯片叫：Die。Die经过测试以后，再被安装到封装里面。
最终，我们看到的 CPU、GPU、MCU 或其他芯片产品，通常已经是经过封装后的器件。
11. 为什么芯片越来越小，却越来越强？
过去几十年里，芯片制造技术不断进步。晶体管尺寸不断缩小，同样面积上可以放入越来越多的晶体管。
更多晶体管意味着设计人员可以增加：
更多 CPU Core。
更大的 Cache。
更多 GPU计算单元。
更复杂的 AI加速器。
更多专用硬件。
因此，一颗今天只有几平方厘米的芯片，计算能力可能远远超过几十年前占满整个房间的计算机。
不过晶体管继续缩小已经变得越来越困难， 功耗、漏电、发热、制造成本以及物理极限都在增加。
因此现代芯片行业开始使用更多新的技术，例如：
Chiplet。
先进封装。
2.5D封装。
3D堆叠。
HBM。
GAA晶体管。
12. CPU、GPU、MCU和AI芯片都是芯片，为什么用途不同？
CPU强调通用计算能力。它需要运行各种不同程序，因此控制逻辑非常复杂。
GPU拥有大量并行计算单元，特别适合同时处理大量相似任务，例如图形处理和人工智能计算。
MCU，也就是微控制器，通常把CPU核心、Flash、SRAM、定时器和各种接口集成在同一颗芯片里面。它常用于汽车、家电、工业设备和嵌入式系统。
NPU和其他AI芯片则会针对矩阵运算和神经网络计算进行优化。
FPGA允许用户重新配置内部逻辑电路。
ASIC则针对某种固定任务进行专门设计。
所以 决定芯片用途的并不是“是不是芯片”，而是芯片内部晶体管被怎样组织和连接。
13. 一颗芯片为什么可以控制整台机器？
芯片本身并不能直接完成所有工作。
然后运行控制程序。
程序根据输入数据做出判断。
最后通过输出接口控制电机、继电器、灯光或者其他设备。
电脑里的 CPU 也是如此。
CPU运行操作系统和应用程序，它通过内存、存储设备、GPU、网络接口和其他硬件进行通信。
因此芯片真正强大的地方不是单纯的计算速度，而是：
它能够按照程序持续读取数据、处理数据并控制其他硬件。
这也是为什么同样一颗通用处理器，通过运行不同软件，就可以完成完全不同的任务。
14. 芯片的本质到底是什么？
如果把现代芯片一直向下拆解，它最终并没有什么神秘的地方。
最底层是 晶体管。
晶体管组成 逻辑门。
逻辑门组成 数字电路。
数字电路组成 寄存器、加法器、缓存、控制器和处理核心。
这些硬件执行 机器指令。
机器指令最终运行 软件。

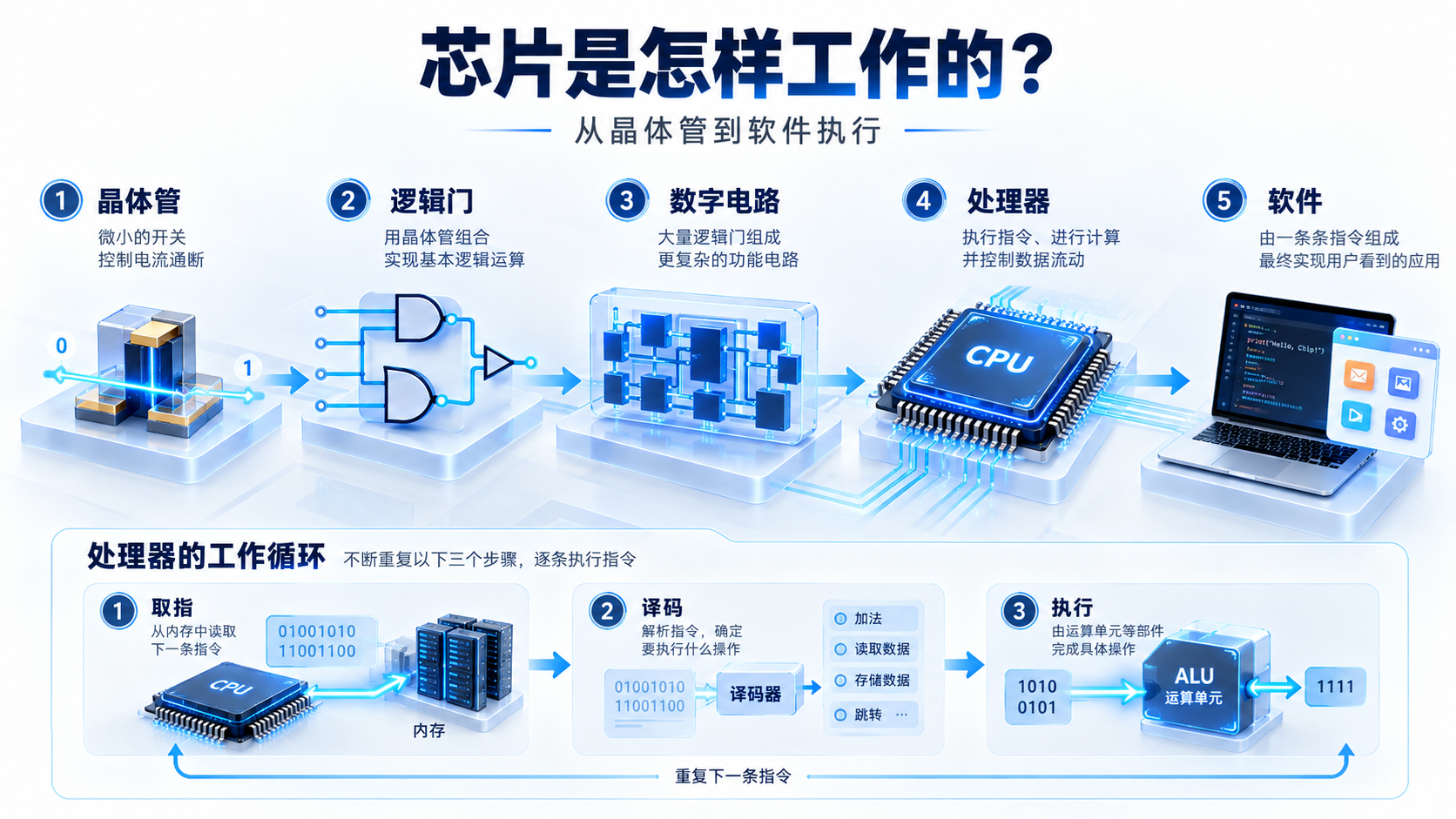

所以我们可以把芯片的工作过程总结成一条非常清楚的链条：
晶体管 → 逻辑门 → 数字电路 → 处理器 → 机器指令 → 软件
当你在手机上打开一个网页、观看视频或者与人工智能聊天时，底层发生的其实仍然是数十亿个晶体管在极高速度下不断改变状态。
单个晶体管只能完成极其简单的工作。但是当数十亿个晶体管按照精密的架构连接起来以后，它们就可以共同完成非常复杂的计算。
这就是现代芯片最令人惊叹的地方。
总结
晶体管可以作为电子开关，用来表示和处理二进制中的 0 和 1。
大量晶体管组成逻辑门，逻辑门进一步组成复杂数字电路。CPU、GPU、MCU、FPGA、ASIC和AI芯片虽然用途不同，但最底层都遵循相似的数字电路原理。
程序经过编译后变成机器指令，处理器读取和执行这些指令，最终通过大量晶体管的高速切换完成计算。
所以，一颗看起来只有几厘米甚至几毫米大小的芯片，本质上是一套由数十亿个微型电子开关共同组成的复杂计算系统。
理解芯片以后，CPU、GPU、MCU、FPGA、人工智能芯片以及现代计算机体系结构中的很多概念，也就有了一个共同的起点。
