如果你刚开始学习半导体，很快就会遇到几个经常一起出现的词：Wafer、Die、Chip、晶圆、裸片、芯片。
很多文章会把这些词混在一起讲，因此初学者很容易产生一个疑问：晶圆是不是芯片？Die 又是不是芯片？Wafer、Die 和 Chip 到底是什么关系？
其实，它们描述的是芯片制造过程中的不同阶段。
最简单地说，一整片圆形的半导体材料叫 Wafer，也就是晶圆；
晶圆上会同时制造很多个芯片电路；晶圆切割以后得到的一小块电路叫 Die，也就是裸片；
Die 再经过封装以后，才成为我们通常看到和使用的 Chip，也就是芯片产品。
理解这三个概念以后，很多半导体制造、先进封装、Chiplet、CPU、GPU 和 AI 芯片相关知识都会容易很多。

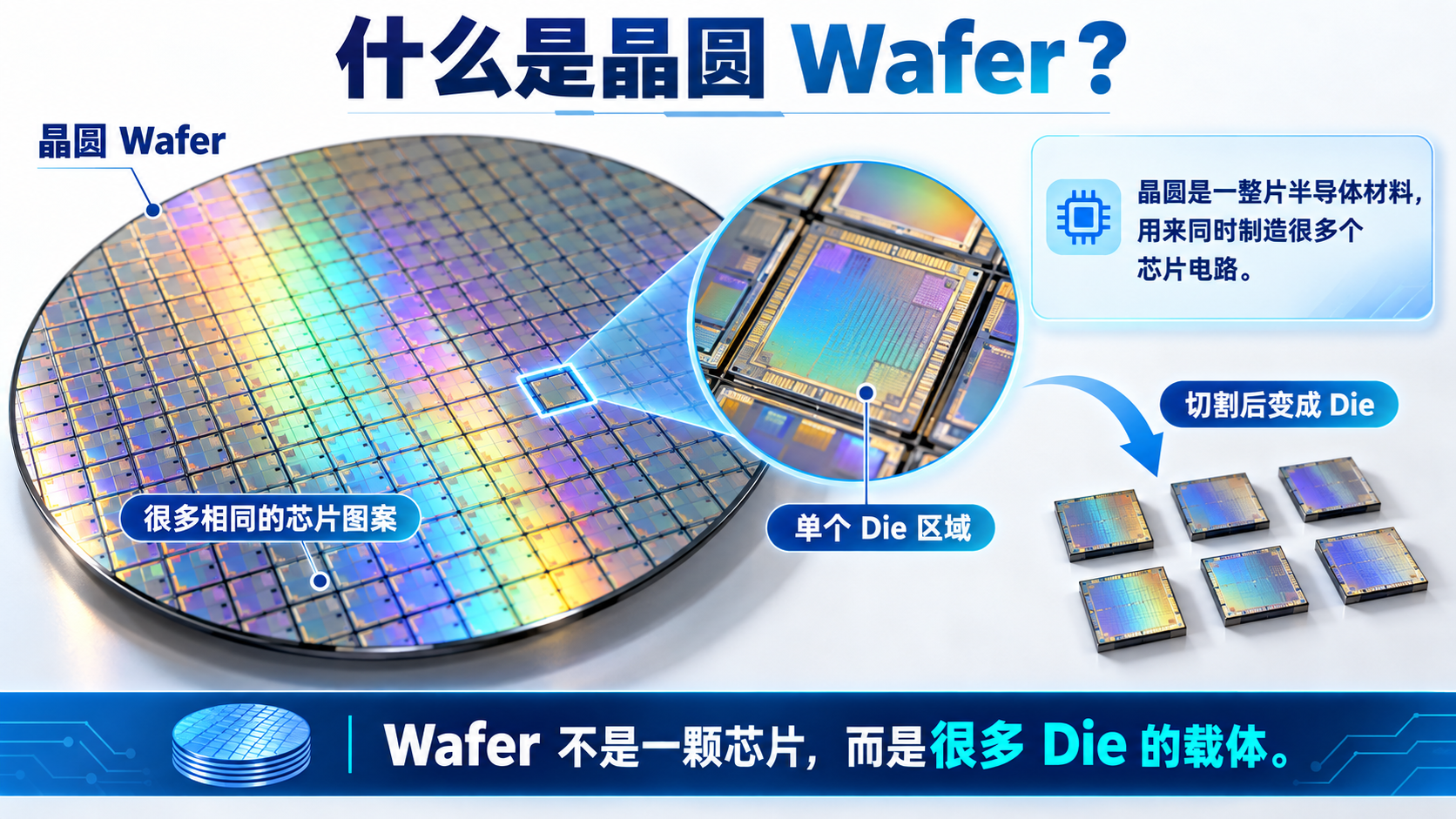

什么是 Wafer？
Wafer 中文通常叫“晶圆”。
它是一片非常薄的圆形半导体材料，是制造集成电路的重要基础。现代大多数集成电路都使用硅作为主要材料，因此最常见的是硅晶圆，也就是 Silicon Wafer。
晶圆看起来像一张圆形的薄盘，但它并不是普通玻璃或者金属片，而是由高纯度单晶硅加工而成。
在芯片工厂里面，工程师会在晶圆表面经过非常复杂的制造流程，把大量微小的晶体管、电路和金属连接结构一层一层制造出来。
因此，晶圆本身不是一颗完整芯片，而更像是制造大量芯片的“工作平台”。
为什么晶圆是圆的？
很多初学者第一次看到晶圆时都会有这个问题：为什么不是方形，而是圆形？主要原因和单晶硅的生长方式有关。
制造硅晶圆时，通常会先生长一根圆柱形的单晶硅棒，也叫硅锭。然后把这根圆柱形硅棒切成一片一片非常薄的圆片，再经过研磨、抛光和清洗，就形成了晶圆。
因此，晶圆天然就是圆形的。
虽然最终的 Die 通常是方形或者长方形，但最开始承载这些 Die 的晶圆仍然是圆形。
一片晶圆上有多少颗芯片？
一片晶圆上通常不会只制造一个芯片，而是同时制造很多个相同或者类似的电路。
例如，一块晶圆表面可能排列着几十个、几百个，甚至上千个小型芯片区域。
这些区域看起来像整齐排列的小方格，每一个方格未来都可能成为一个独立的 Die。
具体能够放多少个 Die，要看很多因素，例如晶圆直径、单颗芯片面积、芯片形状、制造工艺以及晶圆边缘的利用率。
如果单颗芯片面积很大，那么一片晶圆上能制造的数量就比较少；如果单颗芯片面积很小，那么一片晶圆可以容纳更多 Die。
因此，芯片面积会直接影响晶圆利用率和制造成本。
什么是 Die？
Die 中文常被翻译成“裸片”或者“晶粒”。
当晶圆制造完成以后，整片晶圆并不能直接拿去安装到电脑、手机或者汽车里面使用。
下一步，需要把晶圆切割。
晶圆表面原本排列着很多独立电路区域，经过切割以后，每一个独立的小块就叫做一个 Die。
所以可以这样理解：Wafer 是一整片晶圆，而 Die 是从晶圆上切下来的一小块芯片电路。
Die 已经包含真正的晶体管、逻辑电路、缓存、处理单元或者其他功能，因此从电路角度来说，它已经非常接近芯片核心。
但是 Die 通常还不能直接使用，因为它非常脆弱，而且没有方便的外部连接结构。
为什么 Die 不能直接安装到主板上？
Die 本身非常小，而且表面结构非常精细。如果直接裸露使用，它很容易受到灰尘、湿气、机械碰撞和静电的影响。
同时，Die 上面的连接点也非常微小，无法直接和普通电路板进行连接。
因此，Die 通常还需要进入下一步：Packaging，也就是封装。
封装的作用，就是把裸片保护起来，同时建立 Die 和外部电路之间的连接。
什么是 Packaging？
Packaging 中文叫“封装”。
封装是把 Die 安装到某种载板或者封装结构中，并通过金属线、凸点、微凸点或者其他互连技术，把芯片内部电路连接到外部引脚或者焊球。
封装通常有几个重要作用。
第一是保护。Die 很脆弱，封装可以保护内部电路。
第二是连接。封装让芯片能够连接到主板或者其他电子系统。
第三是供电。芯片需要稳定的电源，封装负责把外部电力送到内部 Die。
第四是散热。现代高性能芯片功耗很高，封装也参与把热量传出去。
因此，封装不是简单地给 Die 套一个外壳，它本身也是芯片设计和制造中非常重要的一部分。
什么是 Chip？
Chip 中文通常叫“芯片”。
在日常使用中，我们所说的 CPU 芯片、GPU 芯片、内存芯片、AI 芯片，通常指的都是经过封装以后可以实际使用的半导体产品。
因此，从制造过程来看，可以简单理解为：
Wafer 是一整片晶圆，Die 是从晶圆上切出来的一小块电路，而 Chip 通常是 Die 经过封装以后形成的最终产品。
不过需要注意，在实际行业交流中，“Chip”这个词有时也会被宽泛地用来指 Die，因此不同语境下不一定严格区分。
但对于初学者来说，把 Chip 理解成最终可以使用的芯片产品，是一个比较清楚的入门方式。

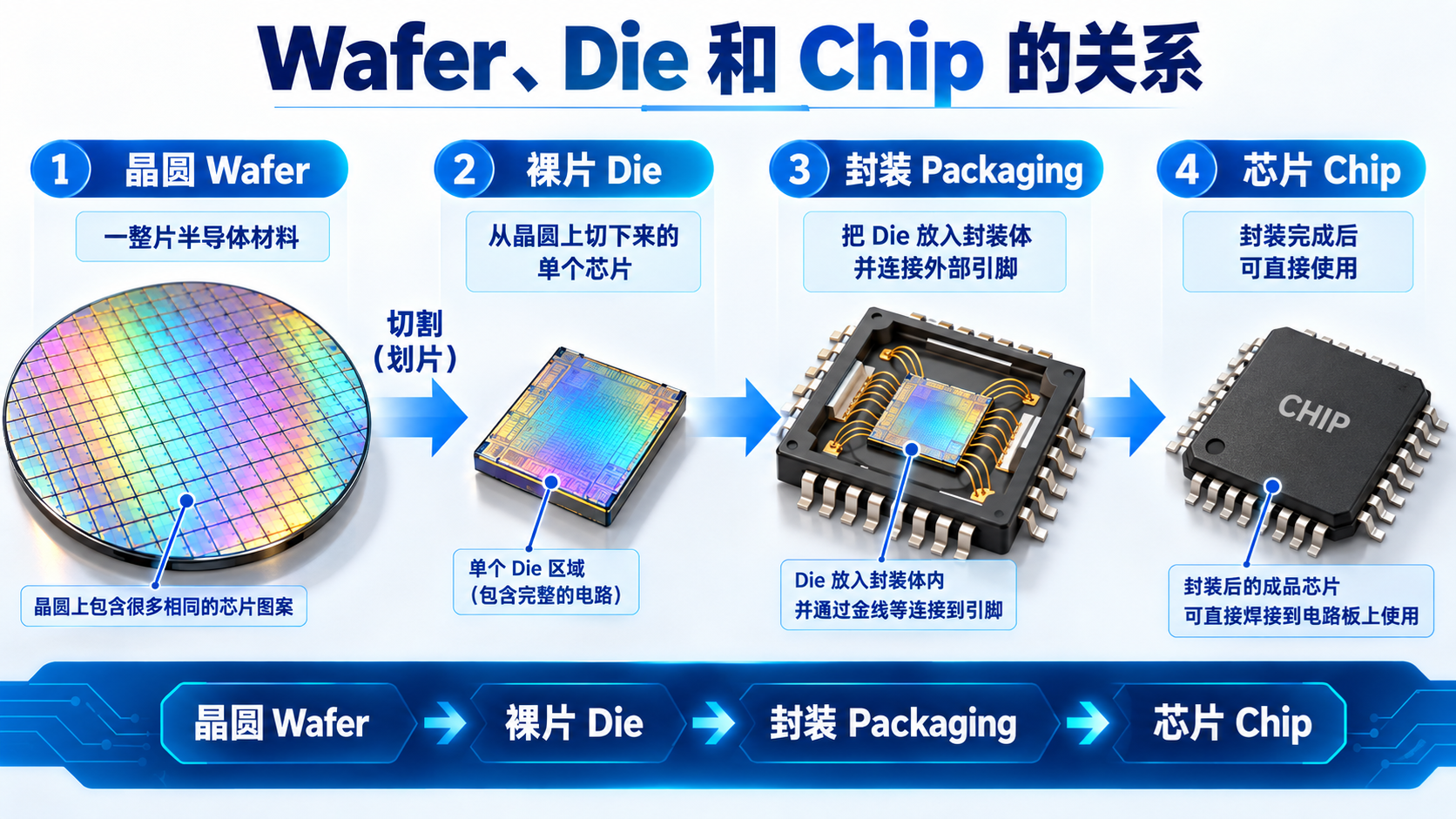

Wafer、Die 和 Chip 的关系
如果把整个制造过程连起来看，关系就非常清楚了。
首先制造一整片 Wafer，也就是晶圆。
然后在晶圆表面同时制造大量集成电路。制造完成以后，对晶圆进行测试，并把它切割成很多小块。每一小块叫做 Die。
接下来，把合格的 Die 进行封装。
封装完成以后，就成为我们通常看到的 Chip。
所以可以记成一个非常简单的顺序：Wafer → Die → Packaging → Chip。
这个顺序几乎是理解芯片制造最重要的基础之一。
一片晶圆上的每一个 Die 都能使用吗？
不一定。
芯片制造非常复杂，晶圆上不同位置的 Die 可能出现制造缺陷。因此，晶圆制造完成以后，通常需要进行测试。测试设备会检查每一个 Die 是否正常工作。
能够正常工作的 Die 会被标记为良品，之后进入切割和封装环节。出现问题的 Die 则不会作为正常产品出售。
这就涉及半导体行业一个非常重要的概念：Yield，也就是良率。
什么是良率？
良率表示一片晶圆上，最终能够正常工作的 Die 占总 Die 数量的比例。
例如，一片晶圆理论上制造了 100 个 Die，如果最后有 90 个能够正常工作，那么良率大约就是百分之九十。良率对芯片成本非常重要。
如果良率很低，意味着很多晶圆面积被浪费，每颗合格芯片的平均制造成本就会上升。
如果良率很高，那么同一片晶圆可以得到更多可用芯片，成本就会降低。
这也是为什么新的芯片制造工艺刚开始量产时，良率通常是行业非常关注的数据。
芯片越大，良率就一定越低吗？
一般来说，大芯片更容易受到制造缺陷影响。
如果晶圆表面随机存在一些缺陷，那么芯片面积越大，一个 Die 覆盖到缺陷的概率通常也越高。
因此，大型 CPU、GPU 和 AI 芯片制造起来往往更加困难，成本也更高。
这也是近年来 Chiplet 技术越来越重要的一个原因。
与其制造一个面积非常大的单一 Die，有些设计会把功能拆分成多个较小的 Die，然后通过先进封装连接在一起。
这样有可能提高制造灵活性，并改善成本控制。

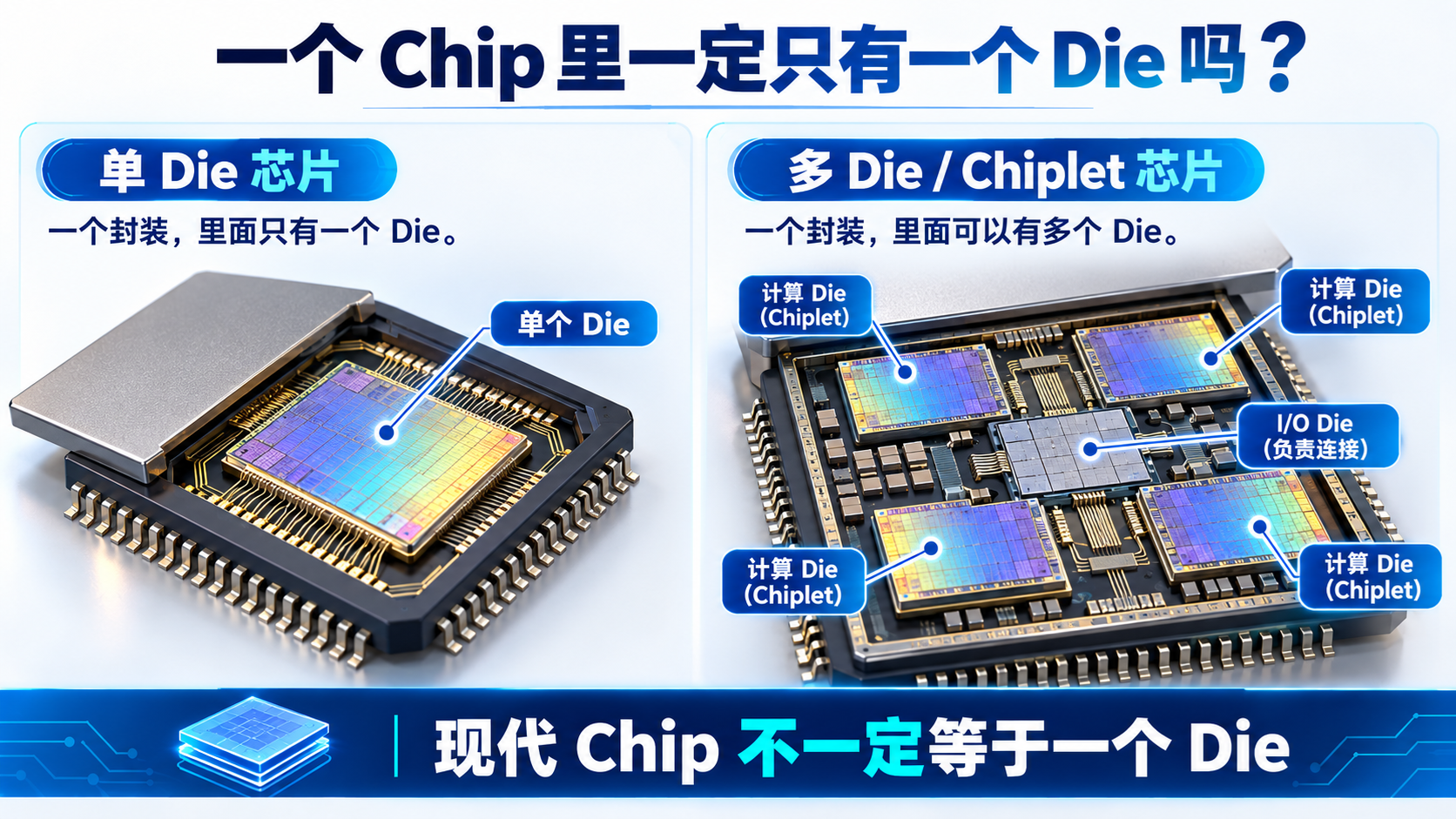

一个 Chip 里面一定只有一个 Die 吗？
不一定。
传统芯片很多是 Single-Die，也就是一个封装里面只有一个 Die。但是现代高性能芯片越来越多采用 Multi-Die 设计。
例如，一个 CPU 封装内部可能包含多个计算 Die，再加上 I/O Die。
一些高性能 GPU 和 AI 加速器还可能把计算 Die 和 HBM 高带宽内存放在同一个封装系统中。
还有一种越来越常见的设计叫 Chiplet, 可以理解成“小型功能芯片模块”。不同 Chiplet 分别承担不同功能，然后通过高速互连组合起来。
因此 一个 Chip 里面可能只有一个 Die，也可能包含多个 Die。
什么是 300mm 晶圆？
在半导体行业中，经常会听到 200mm 晶圆和 300mm 晶圆。这里的数字指的是晶圆直径。
300mm 晶圆的直径大约是 30 厘米，200mm 晶圆的直径大约是 20 厘米。
较大的晶圆可以一次制造更多 Die，因此在大规模生产中通常具有更好的经济性。
现代先进制程芯片通常主要使用 300mm 晶圆，而很多成熟制程、模拟芯片、功率器件和特殊工艺产品仍然大量使用 200mm 晶圆。
所以晶圆尺寸和制造工艺之间也存在密切关系。
Wafer 和 Foundry 是什么关系？
Foundry 中文通常叫晶圆代工厂。晶圆代工厂的主要工作，就是帮助芯片设计公司把设计制造到晶圆上。
例如，一家芯片设计公司设计出 CPU、GPU 或 AI 芯片以后，可以把设计交给晶圆代工厂进行生产。
代工厂经过光刻、沉积、刻蚀、离子注入、清洗和金属互连等大量工艺步骤，把电路真正制造到晶圆上。
制造完成以后，再进入晶圆测试、切割、封装和最终测试等环节。
Wafer 和 Fab 有什么关系？
Fab 是 Semiconductor Fabrication Plant 的简称，也就是半导体晶圆制造厂, 就是实际生产晶圆芯片的工厂。
这里有大量极其复杂和昂贵的设备，例如光刻机、刻蚀设备、薄膜沉积设备、离子注入设备、清洗设备和检测设备。
一块晶圆需要在 Fab 内经过数百甚至上千道制造步骤，才能完成复杂集成电路。
所以我们说“芯片制造”，很多时候实际上就是指“在晶圆上制造集成电路”。
为什么同一片晶圆上的芯片看起来像一格一格的？
如果你看过晶圆照片，会看到表面像棋盘一样排列着很多小方块。这些小方块就是不同的 Die 区域。
Die 和 Die 之间通常会预留切割区域，也就是之后切割晶圆时使用的通道。
晶圆完成以后，切割设备会沿着这些通道进行切割，把每一个 Die 分离出来。
所以晶圆照片上看到的规则网格，并不是装饰，而是大量独立芯片电路的排列结构。
Chip、Die 和 IC 又是什么关系？
这几个词之间经常混淆。
IC 是 Integrated Circuit，也就是集成电路，强调的是电路功能和结构。
Die 是已经制造完成但还没有封装的半导体裸片。
Chip 是比较通俗的叫法，很多时候指最终芯片产品。
所以可以简单理解为：IC 是电路概念，Die 是物理裸片，而 Chip 是常用的芯片产品名称。
当然，在实际行业语言中，这几个词有时候也会混用，因此没有必要把每个语境都理解得过于绝对。
为什么理解 Wafer、Die 和 Chip 很重要？
如果不了解这几个概念，后面学习很多半导体技术都会变得很混乱。
例如，当我们谈到良率时，通常是在谈 Wafer 上有多少 Die 能正常工作。
当我们谈到 Chiplet 时，通常是在讨论如何把多个 Die 组合成一个 Chip。
当我们谈到先进封装时，实际上是在研究如何把多个 Die、内存和其他器件高密度连接起来。
当我们谈到台积电、三星晶圆代工或者 Intel Foundry 时，核心业务之一就是在 Wafer 上制造这些 Die。
因此，Wafer、Die 和 Chip 是理解半导体产业最基本的一组概念。
总结
Wafer、Die 和 Chip 并不是三个完全独立的东西，而是芯片制造过程中的不同阶段。
Wafer 是一整片圆形半导体晶圆，是制造大量集成电路的基础。
晶圆完成制造以后，会被切割成许多独立的小块，每一个小块就是一个 Die，也就是裸片。
Die 经过封装以后，就成为可以安装到电路板和电子设备中的 Chip。
因此，最容易记住的关系就是：
Wafer 是一大片，Die 是切下来的一小块，Chip 是封装完成后可以使用的芯片产品。
如果进一步往下学习，就会遇到 Yield、Packaging、Chiplet、先进封装、HBM 和 2.5D、3D IC 等概念，而这些技术的基础，仍然离不开 Wafer、Die 和 Chip 之间的关系。
