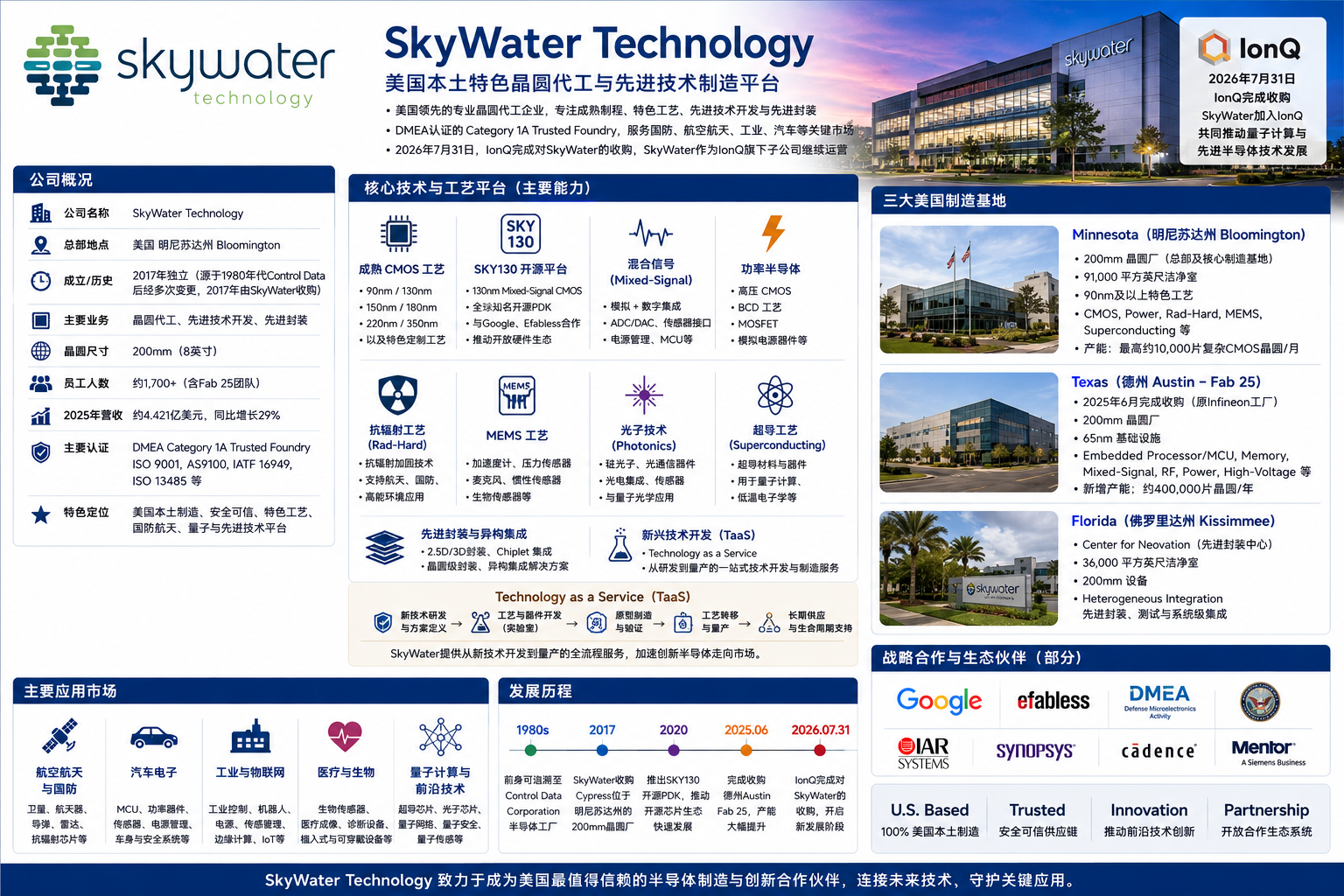

SkyWater Technology：美国本土特色晶圆代工与先进技术制造平台

SkyWater Technology 是美国具有特殊战略地位的专业晶圆代工企业，主要提供成熟制程晶圆制造、先进技术开发、MEMS、抗辐射芯片、超导芯片、光子技术以及先进封装等服务。

与台积电、三星等主要竞争2nm、3nm先进逻辑制程的企业不同，SkyWater的重点是：

美国本土制造 + 特色工艺 + 国防安全 + 新技术开发 + 先进封装。

SkyWater还是美国国防微电子活动机构DMEA认证的：

Category 1A Trusted Foundry。

因此，它不仅是一家商业晶圆代工企业，同时也是美国航空航天、国防和关键基础设施半导体供应链的重要组成部分。

不过，SkyWater在2026年发生了一个非常重要的变化。

2026年7月31日，量子计算公司IonQ正式完成对SkyWater Technology的收购。

收购完成后，SkyWater继续以SkyWater品牌作为IonQ旗下子公司运营，并继续向现有商业、政府和半导体客户提供晶圆制造、先进技术和先进封装服务。

一、SkyWater是什么公司？

SkyWater是一家：

U.S.-based Semiconductor Foundry——美国本土半导体晶圆代工企业。

公司总部位于：

Bloomington, Minnesota。

SkyWater今天的核心业务可以分成三大部分：

Advanced Technology Services

也就是先进技术开发服务。

Wafer Services

也就是晶圆制造。

以及：

Advanced Packaging

先进封装。

与传统晶圆代工企业比较不同的是，SkyWater并不仅仅接受客户已经设计好的芯片，然后按照固定制程制造。

它更加重视：

从新技术研发到量产的整个过程。

SkyWater把这种商业模式称为：

Technology as a Service，TaaS。

客户可以与SkyWater一起开发新的材料、器件结构、制造流程和芯片平台，然后把实验室里的新技术逐渐转移到真正的半导体生产线上。

因此，SkyWater实际上同时具有：

Foundry + R&D Fab

两种特点。

二、SkyWater的历史

SkyWater作为独立企业的历史并不算很长。

2017年，SkyWater收购了Cypress Semiconductor位于美国明尼苏达州Bloomington的一座：

200mm晶圆厂。

这就是今天SkyWater的重要制造基地。

不过，这座工厂本身的历史要久得多。

它最早可以追溯到20世纪80年代的：

Control Data Corporation。

后来经过多次企业和资产变化，最终成为Cypress Semiconductor的一部分。

2017年以后，SkyWater把这座成熟的半导体制造工厂重新定位为：

开放式专业晶圆代工平台。

这也是SkyWater真正成为独立Foundry的开始。

三、SkyWater现在属于IonQ

SkyWater发展历史上最大的变化之一发生在2026年。

2026年1月，IonQ宣布计划收购SkyWater。

到了：

2026年7月31日

交易正式完成。

SkyWater因此成为：

IonQ旗下子公司。

不过IonQ明确表示：

SkyWater仍然使用自己的品牌，并继续向现有Foundry客户提供：

• Advanced Technology Services
• Wafer Services
• Advanced Packaging Services

等业务。

这意味着SkyWater并没有变成一座只为IonQ生产量子芯片的内部晶圆厂。

它仍然是一家：

对外提供服务的美国半导体Foundry。

但是，加入IonQ之后，量子计算显然会成为SkyWater更加重要的发展方向。

四、2025年SkyWater收购了一座大型德州晶圆厂

除了2017年获得明尼苏达晶圆厂之外，SkyWater在2025年又进行了一次非常重要的扩张。

2025年6月30日，SkyWater完成对Infineon位于美国德州Austin的Fab 25收购。

这是一座成熟的：

200mm，也就是8英寸晶圆厂。

这项收购让SkyWater的晶圆制造规模发生了明显变化。

Fab 25新增的产能约为：

每年400,000片Wafer Starts。

同时大约1,000名原Fab 25员工加入SkyWater。

这让SkyWater从一家相对较小的特色Foundry，开始拥有更加可观的成熟制程生产规模。

五、SkyWater目前拥有三个主要美国制造基地

目前SkyWater的核心制造设施全部位于美国。

主要包括：

Minnesota——明尼苏达州Bloomington

这是SkyWater总部和传统核心晶圆制造基地。

主要是一座：

200mm晶圆厂。

SkyWater公布的主要能力包括：

• 91,000平方英尺洁净室
• 200mm生产设备
• 90nm及以上特色工艺
• CMOS
• Power Semiconductor
• Rad-Hard
• MEMS
• Superconducting
• Specialty Devices

按照不同产品结构，该工厂公布的制造能力最高可以达到每月约：

10,000片复杂CMOS晶圆

或者更高数量的MOSFET晶圆。

Texas——德州Austin

这是2025年从Infineon收购的：

Fab 25。

Fab 25同样是一座：

200mm晶圆厂。

其现有能力包括：

• Embedded Processor / MCU
• Memory
• Mixed-Signal
• RF
• Power Semiconductor
• High-Voltage
• Copper Processing

另外非常值得注意的是：

Fab 25已经拥有：

65nm基础设施。

这让SkyWater能够把工艺平台进一步从传统90nm、130nm扩展到65nm级别的成熟节点。

Florida——佛罗里达州

SkyWater在佛罗里达州Kissimmee运营：

Center for Neovation。

这里不是传统的大规模CMOS晶圆厂，而是重点发展：

Advanced Packaging——先进封装。

工厂拥有：

• 200mm设备
• 约36,000平方英尺洁净室
• Heterogeneous Integration
• Advanced Packaging

等能力。

因此，SkyWater已经形成一个非常有意思的美国制造组合：

Minnesota：特色晶圆制造和技术开发

Texas：大规模成熟制程晶圆制造

Florida：先进封装和异构集成

六、SKY130：SkyWater最著名的工艺平台

对于很多芯片设计人员来说，SkyWater最著名的技术可能不是军工或者量子芯片，而是：

SKY130。

SKY130是一套：

130nm Mixed-Signal CMOS

工艺平台。

130nm显然不是先进逻辑制程。

但是它非常适合：

• Analog
• Mixed-Signal
• IoT
• Microcontroller
• Edge Computing
• Sensor Interface
• Embedded Systems

等产品。

更特别的是：

SKY130成为全球最著名的Open Source PDK之一。

七、为什么SKY130如此特别？

通常情况下，晶圆厂的：

PDK——Process Design Kit

属于高度受控的商业技术资料。

设计芯片必须与Foundry签署协议，才能获得相关工艺文件。

但SkyWater与Google和Efabless合作，把SKY130的部分PDK开放出来。

2020年，Google、SkyWater和Efabless推出了基于SKY130的：

Open Source Foundry PDK。

这件事情对于开源芯片具有非常重要的意义。

过去开源软件可以：

下载代码 → 修改 → 编译 → 运行。

但是开源芯片有一个巨大障碍：

最终必须制造成真正的硅芯片。

SKY130让：

Open Source Hardware

第一次能够更加容易地走完整个过程：

RTL

↓

Logic Synthesis

↓

Place & Route

↓

GDSII

↓

Wafer Fabrication

↓

Real Silicon

这对于大学、个人开发者、小型创业公司以及开源RISC-V项目尤其重要。

八、130nm为什么仍然很有价值？

很多人看到130nm可能会觉得：

这不是二十多年前的技术吗？

如果目标是制造高性能CPU或者GPU，确实如此。

但对于很多其他芯片来说，130nm仍然非常有用。

例如：

• Sensor Controller
• Analog IC
• Power Management
• IoT
• Mixed-Signal SoC
• Educational Chip
• Research ASIC
• Security Chip

这些产品不需要数十亿晶体管。

它们更加重视：

制造成本、设计成本、模拟性能、可靠性以及开发便利性。

所以：

成熟制程并不等于没有价值。

SKY130正是一个非常典型的例子。

九、Mixed-Signal CMOS

SkyWater长期发展：

Mixed-Signal CMOS。

Mixed-Signal就是：

模拟 + 数字

混合在同一颗芯片中。

现实世界中的很多系统都需要这种技术。

例如传感器首先得到的是：

Analog Signal。

然后经过：

ADC

转换为数字信号。

最后交给：

MCU或者Digital Logic

进行处理。

所以大量实际芯片并不是纯数字的。

它们需要：

Analog + Digital + Memory + Interface

组合在一起。

SkyWater的130nm平台正好非常适合这类芯片。

十、Rad-Hard：SkyWater非常重要的特色技术

SkyWater最具有战略价值的技术之一是：

Radiation-Hardened Semiconductor。

也就是：

抗辐射半导体。

普通芯片放在地球表面通常没有问题。

但是进入：

• Satellite
• Spacecraft
• Missile
• Nuclear Environment
• High-Altitude System

之后，就会受到宇宙射线和高能粒子的影响。

这些辐射可能导致：

• Bit Flip
• Memory Error
• Transistor Failure
• Device Degradation
• System Crash

因此航天和国防系统需要：

Rad-Hard芯片。

SkyWater长期与美国国防部门合作开发抗辐射半导体技术。

这也是SkyWater与普通商业Foundry之间最明显的区别之一。

十一、Trusted Foundry是什么意思？

SkyWater拥有：

DMEA Category 1A Trusted Foundry

认证。

DMEA就是：

Defense Microelectronics Activity。

美国政府对于国防芯片非常重视供应链安全。

因为对于军事系统来说，芯片不仅要能工作，还必须解决：

• 谁设计？
• 谁制造？
• 工艺是否可信？
• IP有没有泄露？
• 芯片有没有被篡改？
• 制造数据是否安全？

所以美国国防部门建立了Trusted Foundry体系。

SkyWater能够进入这个体系，使其在：

Defense + Aerospace

市场拥有非常特殊的竞争优势。

十二、MEMS也是SkyWater的重要方向

SkyWater还拥有：

MEMS

制造和工艺开发能力。

MEMS就是：

Micro-Electro-Mechanical Systems——微机电系统。

传统芯片内部主要是：

晶体管和金属互连。

MEMS则可以包含真正能够：

移动、振动、感知压力或者与现实世界发生物理作用

的微型结构。

例如：

• Accelerometer
• Pressure Sensor
• Microphone
• Inertial Sensor
• Biomedical Sensor
• Optical Device

SkyWater的特色之一，就是愿意为客户开发：

非标准半导体工艺。

这使MEMS非常适合其Technology as a Service模式。

十三、Photonics

SkyWater还在发展：

Photonics——光子芯片。

传统芯片主要使用电子来传输信息。

Photonics则使用：

光。

未来数据中心、AI系统、传感器、通信以及量子计算都越来越需要光子技术。

尤其是在量子计算领域：

Photonics + Semiconductor Manufacturing

可能形成非常重要的结合。

所以在被IonQ收购之后，SkyWater的Photonics能力可能具有更加重要的战略意义。

十四、Superconducting：超导芯片

SkyWater另外一个极具特色的技术领域是：

Superconducting IC——超导集成电路。

普通CPU使用的是CMOS晶体管。

而部分量子计算系统则需要在极低温度下工作的：

Superconducting Devices。

这种芯片与普通硅CMOS完全不同。

材料、制造工艺、工作温度以及器件结构都有明显差异。

SkyWater长期发展这类特色工艺。

因此它拥有一个普通商业晶圆厂很少具备的能力：

制造面向量子计算的特殊半导体和超导器件。

这也是IonQ收购SkyWater的重要逻辑之一。

十五、IonQ为什么要收购SkyWater？

IonQ是一家量子计算企业。

量子计算未来如果真正走向大规模商业化，一个核心问题就是：

制造。

实验室可以制造几个器件。

但真正的产业需要：

Repeatability + Yield + Scale。

也就是：

可重复性、良率和规模化制造。

SkyWater拥有：

• Semiconductor Foundry
• MEMS
• Photonics
• Superconducting
• Advanced Packaging
• Trusted Manufacturing

这些能力。

IonQ通过收购SkyWater，可以把：

量子芯片设计

和：

芯片制造 + 封装

更加紧密地结合起来。

IonQ在2026年完成收购后表示，SkyWater将继续服务现有Foundry客户，同时支持更广泛的量子计算、量子网络、量子安全和量子传感发展。

十六、Advanced Packaging

SkyWater未来非常重要的另一个业务是：

先进封装。

传统封装的主要任务可能只是：

把芯片保护起来并连接到PCB。

但是现代先进芯片越来越需要：

• Chiplet
• 2.5D Integration
• 3D Integration
• Heterogeneous Integration
• Wafer-Level Packaging
• Multi-Chip Integration

不同芯片甚至不同材料，可以通过先进封装组合成一个系统。

SkyWater的Florida基地正是为这种趋势布局。

公司把这里作为：

Advanced Packaging和Heterogeneous Integration

的重要制造平台。

十七、Heterogeneous Integration为什么重要？

未来芯片并不一定是一整块巨大硅片。

越来越多系统可能由多个Chiplet组成：

CPU Chiplet

Memory

Analog

RF

Sensor

Photonics

然后通过先进封装连接起来。

这种方法叫：

Heterogeneous Integration——异构集成。

对于SkyWater来说，这非常重要。

因为它本身就拥有很多不同类型技术：

• CMOS
• MEMS
• Photonics
• Superconducting
• Rad-Hard

通过先进封装，这些完全不同的器件有机会组合到一个系统中。

所以SkyWater未来的价值可能不只是：

制造一片晶圆。

而是：

制造并集成整个特殊半导体系统。

十八、Fab 25让SkyWater规模发生变化

过去讨论SkyWater时，很容易把它理解为：

一家规模不大的美国特色Foundry。

但是2025年收购Austin Fab 25之后，这个印象需要有所改变。

Fab 25一次性增加大约：

400,000 Wafer Starts Per Year

的产能。

而且其技术包括：

• 65nm基础设施
• Embedded Processor
• MCU
• Memory
• Mixed-Signal
• RF
• High Voltage
• Power

这意味着SkyWater开始拥有更强的：

Commercial Volume Manufacturing

能力。

十九、SkyWater的主要市场

SkyWater目前主要服务的市场包括：

Aerospace & Defense

这是SkyWater最具特色的市场。

包括：

• Satellite
• Defense Electronics
• Secure Microelectronics
• Rad-Hard IC
• Government Systems

Automotive

包括：

• MCU
• Power
• Mixed-Signal
• Sensor Interface
• Automotive Electronics

SkyWater拥有IATF 16949等汽车行业相关认证。

Biomedical

包括：

• Medical Sensor
• MEMS
• Bioelectronics
• Diagnostic Device
• Imaging

公司同时拥有ISO 13485医疗质量体系认证。

Industrial

包括：

• Industrial Control
• Power Electronics
• Sensor
• IoT
• Embedded System

Quantum Computing

随着IonQ完成收购，这一领域的重要性正在快速上升。

二十、2025年营收快速增长

2025年是SkyWater发生重大变化的一年。

公司全年营收达到约：

4.421亿美元。

相比2024年的约3.423亿美元，同比增长：

29%。

增长的重要原因之一，就是2025年收购并整合Austin Fab 25。

其中Fab 25在2025年下半年贡献了约：

1.756亿美元营收。

这也说明Fab 25对于SkyWater规模扩张的重要程度。

二十一、SkyWater与台积电有什么区别？

SkyWater和台积电都可以被称为：

Foundry。

但是两者的业务逻辑非常不同。

台积电主要竞争：

• 2nm
• 3nm
• 5nm
• CPU
• GPU
• AI Accelerator
• Smartphone SoC
• HPC

核心能力是：

Advanced Logic Manufacturing。

SkyWater主要竞争：

• 65nm以上Foundational Nodes
• 90nm
• 130nm
• Mixed-Signal
• Power
• Rad-Hard
• MEMS
• Photonics
• Superconducting
• Advanced Packaging

核心能力更加接近：

Specialty Technology Development + Trusted Manufacturing。

因此，把SkyWater理解成：

小号台积电

是不准确的。

它实际上处在完全不同的Foundry市场。

二十二、SkyWater与X-FAB有什么区别？

SkyWater和X-FAB有很多相似之处。

两家公司都不以先进逻辑制程为核心。

都非常重视：

• Specialty Process
• Analog / Mixed-Signal
• MEMS
• Power
• Photonics

但是X-FAB更偏向：

汽车 + 工业 + 医疗特色Foundry。

SkyWater则具有非常明显的：

美国国防 + Trusted Manufacturing + Quantum + Rad-Hard

色彩。

因此，可以简单理解为：

X-FAB是全球化商业特色Foundry。

而SkyWater则更像：

美国战略特色Foundry。

二十三、SkyWater与DB HiTek有什么区别？

DB HiTek主要建立在：

8英寸模拟 + BCD + Power

基础之上。

它是一家非常典型的商业特色晶圆代工企业。

SkyWater则更加多元。

除了传统CMOS之外，还有：

• Rad-Hard
• MEMS
• Photonics
• Superconducting
• Quantum
• Advanced Packaging

因此SkyWater最特别的地方并不是某一种成熟制程规模有多大。

而是：

它愿意制造很多普通Foundry根本不会提供的特殊器件。

二十四、SkyWater与SilTerra有什么区别？

SilTerra和SkyWater同样拥有200mm特色晶圆制造能力。

SilTerra重点包括：

• CMOS
• RF
• BCD
• Power
• MEMS
• Silicon Photonics
• Bio-photonics
• GaN

并且代表马来西亚从封装测试向晶圆制造延伸的重要力量。

SkyWater则更加突出：

• U.S. Domestic Manufacturing
• Trusted Foundry
• Defense
• Rad-Hard
• Superconducting
• Quantum
• Advanced Packaging

所以两家公司虽然都是特色Foundry，但产业定位明显不同。

二十五、SkyWater真正的价值是什么？

研究SkyWater最容易犯的错误，是首先问：

它最先进是多少纳米？

如果只从这个角度看：

65nm、90nm和130nm当然无法与2nm相比。

但SkyWater真正解决的问题完全不同。

例如：

能不能制造可以进入太空的芯片？

能不能制造抗辐射芯片？

能不能制造超导器件？

能不能制造量子计算需要的特殊芯片？

能不能把MEMS、Photonics和CMOS组合起来？

能不能在美国本土建立安全可信的半导体供应链？

这些问题都不是简单缩小晶体管能够解决的。

这正是SkyWater存在的价值。

二十六、总结

SkyWater Technology 是美国最具特色的专业晶圆代工企业之一。

公司2017年通过收购Cypress位于Minnesota的200mm晶圆厂发展成为独立Foundry。

2025年，SkyWater又收购Infineon位于Texas Austin的Fab 25，增加约40万片年Wafer Start产能，并获得65nm基础设施以及大量成熟制程制造能力。

目前SkyWater形成了：

Minnesota + Texas + Florida

三大美国半导体制造基地。

主要技术覆盖：

• 65nm以上Foundational Nodes
• 90nm
• SKY130
• Mixed-Signal CMOS
• Power Semiconductor
• Rad-Hard
• MEMS
• Photonics
• Superconducting
• Advanced Packaging
• Heterogeneous Integration
• Quantum相关技术

2025年，SkyWater实现约4.421亿美元营收，同比增长29%。

2026年7月31日，IonQ正式完成对SkyWater的收购。SkyWater现在作为IonQ旗下子公司继续运营，并继续向外部半导体客户提供先进技术开发、晶圆制造和先进封装服务。

如果说台积电代表的是：

把晶体管不断做小。

那么SkyWater代表的则是另外一种半导体发展方向：

把半导体制造能力扩展到普通CMOS之外。

从抗辐射芯片、MEMS、Photonics到Superconducting和Quantum，SkyWater真正关注的问题不是：

“还能缩小多少纳米？”

而是：

“还有什么新的物理器件，可以真正从实验室走进晶圆厂？”

这正是SkyWater Technology在全球特色晶圆代工产业中最值得关注的地方。
