DB HiTek（DB하이텍） 是韩国具有代表性的专业晶圆代工企业之一。
与台积电、三星等主要竞争先进逻辑制程的厂商不同，DB HiTek长期把重点放在模拟芯片、功率半导体、BCDMOS、CMOS图像传感器以及RF等特色工艺上，是全球8英寸特色晶圆代工市场的重要参与者。
公司目前主要提供90nm至0.35μm级别的成熟及特色工艺。
一、DB HiTek是什么公司？
DB HiTek的前身是Dongbu Electronics（东部电子），成立于1997年。
公司后来曾使用Dongbu HiTek名称，并于2017年正式更名为DB HiTek，是韩国DB集团旗下的重要半导体企业。
DB HiTek的核心业务是Foundry，也就是晶圆代工。
简单来说，Fabless芯片设计公司负责设计芯片，而DB HiTek负责把这些芯片真正制造出来。
从产业链位置来看，DB HiTek与台积电、联华电子、GlobalFoundries等企业属于同一类型。
不过，它走的并不是3nm、2nm这样的先进逻辑制程路线，而是重点发展：
这些产品通常并不需要最小的晶体管尺寸，而更加重视高电压、低噪声、可靠性、模拟性能和制造成本。
这也是理解DB HiTek最重要的一点。

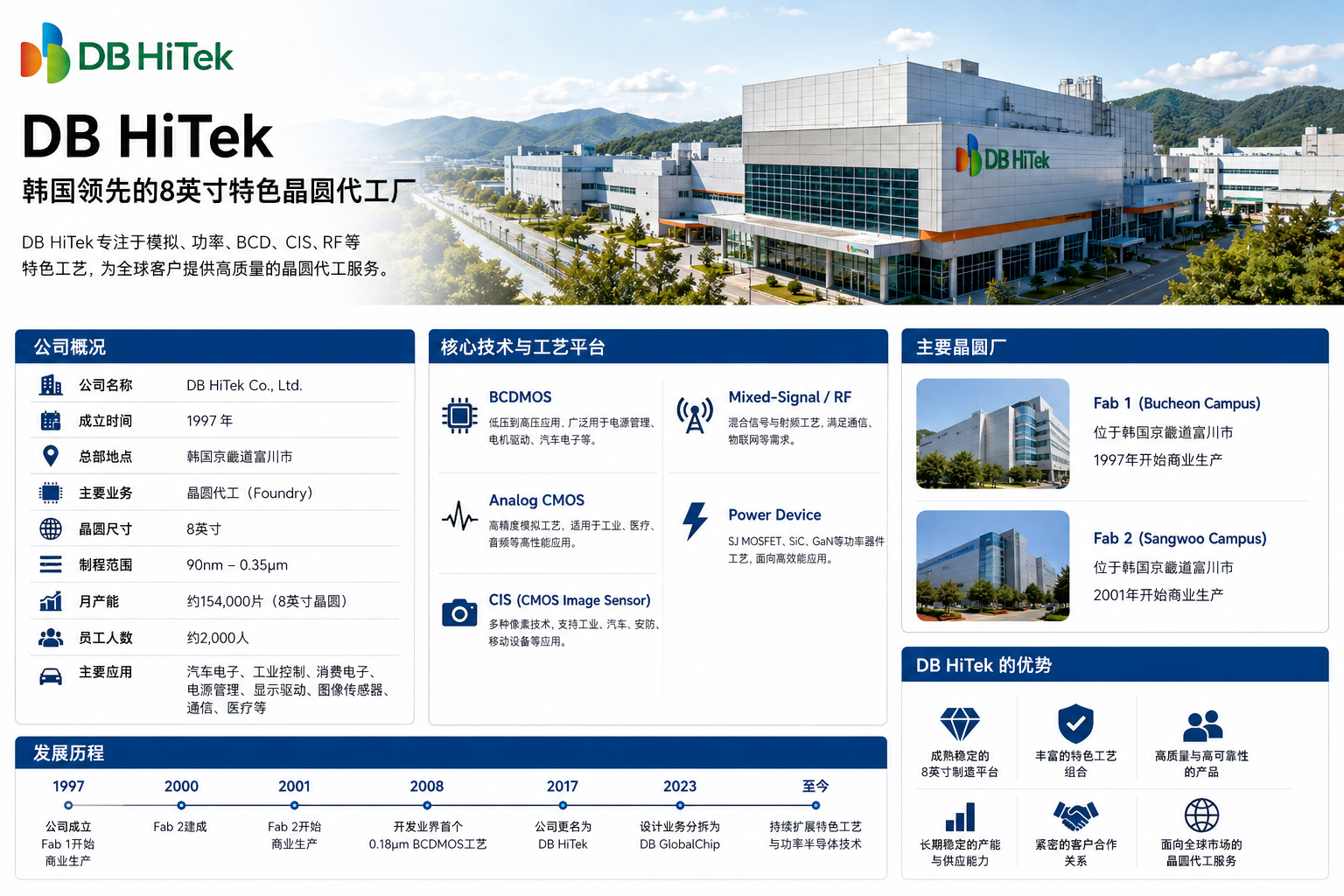

二、DB HiTek的基本情况
公司名称：DB HiTek Co., Ltd.
国家：韩国
成立时间：1997年
主要业务：晶圆代工
主要晶圆尺寸：8英寸
主要制程范围：约0.35μm至90nm
主要技术包括：
- BCDMOS
- Analog CMOS
- CMOS Image Sensor
- Mixed-Signal
- RF
- SJ MOSFET
- SiC
- GaN
主要应用市场包括：
- 汽车电子
- 工业控制
- 消费电子
- 电源管理
- 显示设备
- 图像传感器
- 医疗设备
- 通信设备
DB HiTek是一家非常典型的特色工艺晶圆代工企业。
三、两座主要晶圆厂
DB HiTek在韩国拥有两个重要的半导体生产基地。
Fab 1：Bucheon Campus
Fab 1位于韩国京畿道富川市。
这是DB HiTek最早的重要半导体制造基地，1997年开始投入商业生产。
Fab 2：Sangwoo Campus
Fab 2随后建成，并于2001年前后进入商业生产。
这两座晶圆厂构成了DB HiTek长期以来8英寸晶圆制造能力的基础。
对于模拟芯片、电源管理芯片、汽车芯片、显示驱动芯片和工业芯片来说，成熟的8英寸生产线仍然具有非常重要的经济价值。
四、DB HiTek最重要的技术：BCDMOS
如果只选择一种最能代表DB HiTek的技术，那么很可能就是：
BCDMOS。
BCD代表三种不同类型的半导体器件：
Bipolar + CMOS + DMOS
它们各自具有不同的优势。
Bipolar器件适合高精度模拟电路。
CMOS适合数字逻辑和控制电路。
DMOS则适合处理较高电压和较大的功率。
把这三类器件集成到同一颗芯片中，就可以制造很多复杂的模拟和功率芯片。
BCDMOS特别适合：
DB HiTek长期发展BCDMOS工艺，并提供从0.35μm到0.13μm级别的多种技术平台。
这些工艺可以支持不同的工作电压，从低压模拟电路一直扩展到数百伏级别的功率应用。
因此，BCDMOS已经成为DB HiTek最重要的特色工艺之一。
五、Analog CMOS：模拟芯片是另一项核心业务
数字芯片往往追求：
更小的晶体管、更高的密度和更高的计算性能。
模拟芯片则更加重视：
- 低噪声
- 高精度
- 器件匹配
- 电压范围
- 信号质量
- 稳定性
因此，模拟芯片并不一定需要5nm或者3nm这样的先进制程。
DB HiTek拥有成熟的0.18μm模拟CMOS工艺，并针对高精度模拟、工业、医疗和高质量音频等应用开发了不同的平台。
这说明了一个半导体行业中非常重要的道理：
制程越小，并不意味着所有芯片都越好。
制造CPU时，先进节点非常重要。
但制造某些模拟芯片时，180nm可能反而是更加合适的工艺。
六、CMOS图像传感器
DB HiTek另外一个重要业务是：
CIS，也就是CMOS Image Sensor。
- 0.18μm
- 0.13μm
- 0.11μm
- 90nm
这些工艺可以服务于不同类型的图像传感器产品。
主要应用包括：
- 工业视觉
- 医疗设备
- 机器人
- 汽车
- 安防监控
- 计算设备
- 消费电子
- 移动设备
除此之外，DB HiTek还在发展一些更加专业的图像传感技术，例如：
- ToF
- Global Shutter
- TDI
- SPAD
因此，DB HiTek虽然主要属于晶圆代工企业，但它同时也是全球图像传感器产业链中的一个重要制造环节。
七、功率半导体成为新的重点
新能源汽车、数据中心、电源转换系统和工业设备的发展，让功率半导体变得越来越重要。
DB HiTek也在不断扩大功率半导体技术布局。
除了传统的MOSFET和BCDMOS，公司已经将技术延伸到：
- SJ MOSFET
- SiC
- GaN
SiC
SiC就是碳化硅。
与传统硅材料相比，SiC特别适合：
- 高电压
- 高温
- 高功率
- 高效率
因此，它已经成为新能源汽车逆变器、充电系统和工业电源的重要半导体材料。
DB HiTek已经布局包括1200V级SiC MOSFET在内的功率半导体制造技术。
GaN
GaN就是氮化镓。
GaN同样属于宽禁带半导体。
它特别适合高频、高效率的电源转换应用，例如：
- 快速充电器
- 数据中心电源
- 通信电源
- 消费电子
- 工业电源
DB HiTek也在开发基于8英寸晶圆平台的GaN制造技术。
SiC和GaN可能成为DB HiTek未来非常重要的增长领域。
八、为什么DB HiTek坚持8英寸晶圆？
因此，一些人看到“8英寸晶圆厂”，很容易认为这种工厂已经落后。
其实这种理解并不准确。
对于很多模拟芯片和功率半导体来说，8英寸晶圆生产线仍然非常有价值。
例如：
它们更看重：
成本、可靠性、高电压能力、模拟性能以及长期稳定供应。
所以，在半导体行业中实际上存在两种完全不同的竞争逻辑。
先进数字芯片主要竞争：
晶体管密度。
而特色工艺则更多竞争：
器件性能和制造工艺能力。
DB HiTek主要走的就是第二条路线。
九、从IDM色彩走向更加纯粹的Foundry
DB HiTek过去除了晶圆代工业务之外，还拥有部分自有芯片设计业务。
2023年，公司将部分设计业务分拆出来，成立了DB GlobalChip。
这样做可以进一步强化DB HiTek本身的晶圆代工定位。
这对于Foundry企业来说非常重要。
而Fabless公司有时并不愿意把自己的芯片设计交给一家可能同时与自己竞争的芯片设计公司制造。
因此，减少自有芯片设计业务，可以让晶圆代工厂与客户之间的关系更加清晰。
从这个角度来看，DB HiTek正在进一步向专业Foundry模式发展。
十、DB HiTek的主要市场
DB HiTek并不是一家依靠某一款明星CPU或者GPU闻名的半导体企业。
它所制造的芯片通常隐藏在各种电子设备内部。
这些产品可能出现在：
- 智能手机
- 显示设备
- 消费电子
- 汽车
- 工业设备
- 医疗设备
- 机器人
- 通信设备
- 电源系统
- 数据中心设备
尤其是汽车和工业市场，一款芯片往往需要连续生产很多年。
因此，对于这些客户来说：
稳定的成熟制程供应能力非常重要。
这正是DB HiTek这样的特色晶圆代工厂的优势之一。
十一、DB HiTek与台积电有什么区别？
DB HiTek和台积电虽然都属于Foundry，但实际上并不是完全相同类型的企业。
台积电最核心的竞争力是：
先进逻辑制程 + 超大规模制造能力。
台积电主要服务于：
这些产品需要越来越先进的晶体管制程。
DB HiTek则更加专注于：
8英寸晶圆 + Analog + Power + BCD + Specialty Process。
因此，与其说DB HiTek是一家“小型台积电”，不如说它是一家：
这样理解DB HiTek更加准确。
十二、DB HiTek的行业地位
DB HiTek最大的特点并不是规模巨大。
它也没有世界最先进的2nm或者3nm逻辑制程。
它真正的竞争力来自另一种半导体制造能力：
在成熟的8英寸晶圆平台上，不断开发复杂、高附加值的特色工艺。
目前DB HiTek的主要技术方向包括：
- BCDMOS
- Analog CMOS
- CMOS Image Sensor
- Mixed-Signal
- RF
- SJ MOSFET
- SiC
- GaN
这些技术共同构成了DB HiTek的特色晶圆代工体系。
因此，在全球Foundry产业中，DB HiTek具有一个非常明确的位置：
一家以8英寸晶圆制造为基础，重点服务模拟、功率、传感器、汽车和工业半导体市场的韩国专业晶圆代工企业。
研究全球晶圆代工产业时，除了台积电、三星、中芯国际、联华电子和GlobalFoundries这些大型企业之外，DB HiTek同样值得关注。
它代表了全球半导体产业中的另一条重要路线：
不追逐最小制程节点，而是在成熟制程上不断提高特色工艺的价值。
