手机、电脑、汽车、服务器、路由器、电视、工业机器人、人工智能设备，几乎所有现代电子产品都离不开一个共同的基础：半导体。
我们经常听到“半导体产业”“半导体芯片”“半导体制造”，但半导体到底是什么？
更重要的是，一块看起来并不起眼的材料，为什么能够成为现代计算机和整个数字世界的基础？

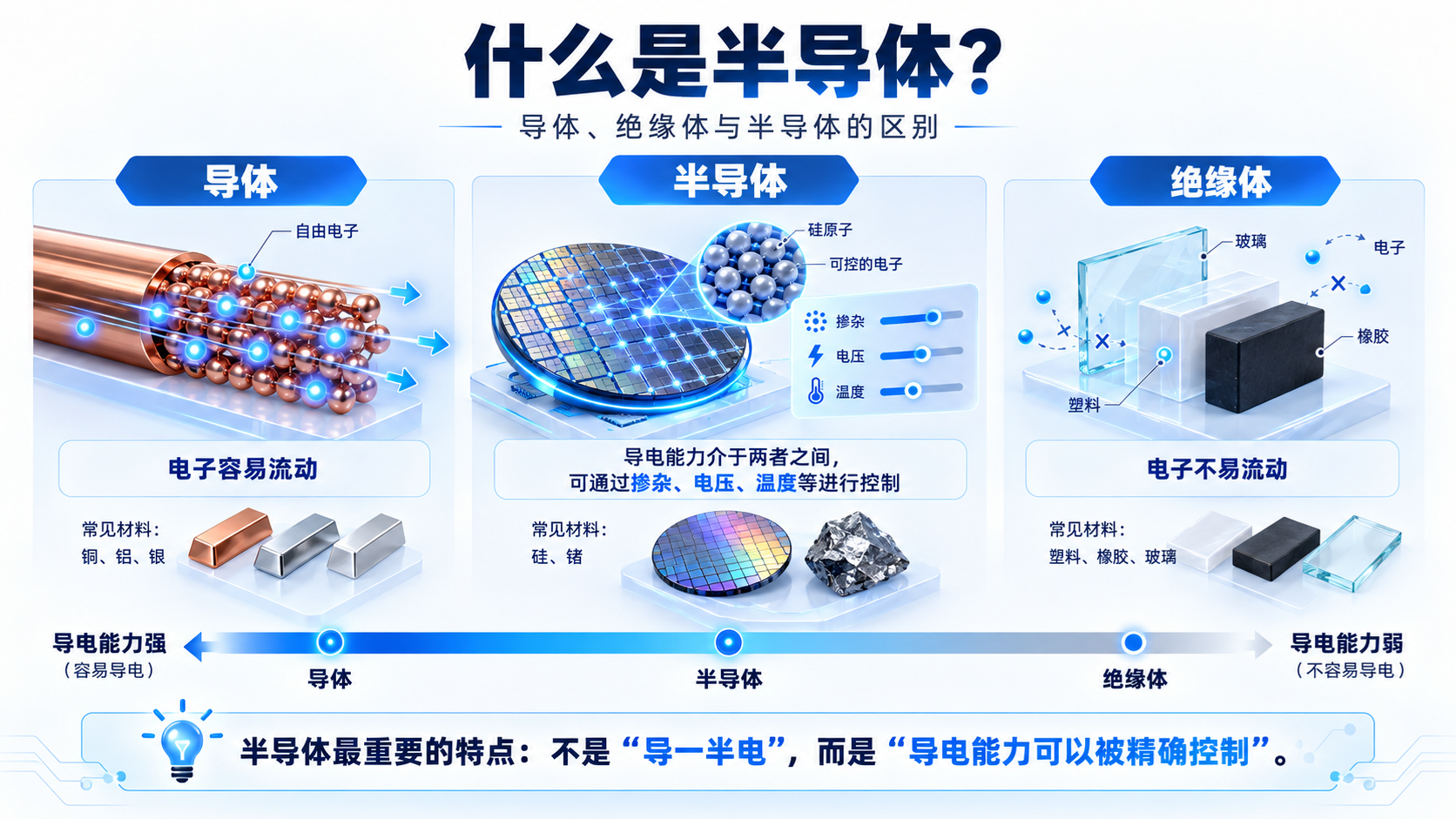

1. 什么是半导体？
半导体，英文叫 Semiconductor。从最基本的物理性质来看，半导体是一类导电能力介于导体和绝缘体之间的材料。
日常生活中，我们可以把材料简单分成三类：
导体（Conductor) : 例如铜、铝和银。
导体中的电子比较容易移动，因此电流很容易通过。电线通常使用铜，就是因为铜具有很好的导电性能。
绝缘体（Insulator）: 例如玻璃、塑料和橡胶。
这些材料中的电子不容易自由移动，因此电流很难通过。电线外面的塑料就是利用这种性质防止漏电。
半导体（Semiconductor）。半导体既不像铜那样很容易导电，也不像塑料那样几乎完全不导电。
最重要的是 我们可以通过各种方法精确控制半导体的导电能力。
2. 为什么“半导体”这个名字容易产生误解？
很多初学者第一次听到 Semiconductor，会自然理解成：“只能导一半电的材料。” 其实不是这样。
“半导体”并不是说它永远只有导体一半的导电能力。
它真正重要的特点是：它的导电性质可以被控制。
在某些条件下，半导体可以导电。在另外一些条件下，它可以几乎不导电。
我们还可以通过改变材料成分、电压、温度、光照等条件，改变其中载流子的数量和运动方式。
这种“可控制性”才是半导体真正的价值。
如果一种材料永远导电，我们就很难利用它制造可以关闭的电子开关。
如果一种材料永远不导电，同样无法利用它传输和控制电信号。
半导体恰好处于一个非常特殊的位置：它既能导电，又能被控制。
这使它成为制造电子开关的理想材料。
3. 常见的半导体材料有哪些？
现代电子工业使用很多不同的半导体材料。
最重要、最普遍的仍然是 Silicon，硅。
此外还有 Germanium，锗 。
Gallium Arsenide，砷化镓，简称 GaAs
Gallium Nitride，氮化镓，简称 GaN
不同材料具有不同的物理特性，因此适合不同应用。
例如硅广泛用于：CP，GP，MC，DRA，NAND Flas，网络芯，各种数字和模拟集成电路 。
碳化硅和氮化镓则越来越多地应用在：电动汽，充电设，逆变，高功率电，射频设，高频电子系统 。
不过，如果我们讨论计算机里的 CPU、GPU、Memory 和大多数数字芯片，那么最核心的材料仍然是硅。
4. 为什么硅成为最重要的半导体材料？
世界上并不只有硅可以制造半导体器件。但过去几十年里，硅成为了整个半导体产业最重要的材料。
其中一个原因是 硅非常丰富。硅是地壳中最丰富的元素之一，大量存在于各种矿物和二氧化硅中。
沙子的主要成分之一就是二氧化硅。当然，这并不意味着芯片工厂可以直接拿沙子制造 CPU。
半导体制造所使用的硅必须经过极其复杂的提纯过程，最终达到极高纯度。
另一个非常重要的原因是 硅可以形成高质量的二氧化硅绝缘层。
二氧化硅，也就是 SiO₂，在半导体制造中非常重要。它可以作为绝缘层以及制造晶体管结构的重要材料。
更重要的是，经过几十年的技术发展，围绕硅已经建立了一套极其成熟的产业体系。
从晶圆生产到光刻、刻蚀、沉积、离子注入和封装测试，大量设备和制造工艺都是围绕硅建立起来的。
因此硅不仅具有合适的物理性质，而且拥有巨大的产业优势。
5. 半导体为什么可以控制电流？
要理解这个问题，需要简单了解一个概念：电子。
物质是由原子组成的，原子里面包含电子。不同材料中，电子能够自由移动的程度不同。
在金属导体中，有一些电子比较容易自由移动。当两端存在电压时，这些电子可以形成电流。
而在绝缘体中，电子通常被束缚得比较牢，很难自由移动。
半导体则处在两者之间。
通过改变半导体材料内部的电子结构，我们可以控制其中可以移动的电荷数量。
这些能够参与导电的电荷通常被称为：载流子（Charge Carrier）。
载流子的数量越多，材料通常越容易导电。控制载流子，就是控制半导体电流的重要基础。
6. 什么是掺杂？
纯硅本身并不能直接满足所有芯片设计需求。
为了改变硅的电气特性，半导体制造过程中会使用一种非常重要的技术：Doping，也就是掺杂。
掺杂的意思并不是把大量其他材料混入硅里面，实际上只需要加入极少量特定元素，就可以明显改变硅的导电性质。
例如加入某些杂质后，可以形成：N型半导体。N代表 Negative。这种半导体中的主要载流子是电子。
另外加入另一类杂质，可以形成：P型半导体。P代表 Positive。
其中会出现一种重要概念：Hole，空穴。
空穴并不是真正存在的一颗“正电子”。我们可以简单把它理解成电子缺失形成的一个可以移动的正电荷位置。
因此：
N型半导体主要依靠电子传递电荷。
P型半导体则可以使用空穴描述主要载流子的运动。
通过精确组合 P型和 N型区域，就可以制造各种半导体器件。
7. PN结为什么如此重要？
当 P型半导体和 N型半导体连接在一起时，就会形成：PN Junction，也就是 PN结。这是电子学中极其重要的结构。
PN结可以让电流在某些条件下比较容易通过，而在另外一些情况下阻止电流。
最经典的应用就是：Diode，也就是二极管。
二极管的重要特点之一是具有方向性。它通常允许电流比较容易向一个方向流动，而阻止反方向电流。
但 PN结的重要性并不只限于二极管。它也是理解 晶体管，太阳能电池，LED，光电二极管 以及很多其他半导体器件的重要基础。
8. 从半导体到晶体管
真正让半导体改变世界的发明之一，是：Transistor，晶体管。晶体管可以放大信号，也可以作为电子开关使用。
现代数字芯片最重要的功能，就是大量利用晶体管作为高速电子开关。
今天数字集成电路中最重要的一类晶体管叫：MOSFET （Metal-Oxide-Semiconductor Field-Effect Transistor）。
中文通常叫：金属氧化物半导体场效应晶体管。名字听起来很复杂。
但对于初学者，可以先记住它最核心的作用：使用一个电信号控制另一路电流是否能够通过。也就是说，一个电压可以控制一个电子开关。
这就是数字计算能够实现的物理基础之一。
9. 晶体管怎样表示 0 和 1？
现代计算机使用：Binary，二进制。
二进制只有两个数字：0 和 1。
芯片可以把不同电压范围定义成不同的逻辑状态。
例如 低电压代表逻辑 0，高电压代表逻辑 1。晶体管则可以通过打开和关闭来控制这些电信号。
当大量晶体管组合在一起，就可以实现：AND，OR，NOT，NAND，NOR，XOR 等逻辑功能。
这些电路叫：Logic Gate，逻辑门。
而逻辑门进一步组合，就可以制造：加法器，计数器，寄存器，存储单元，控制器，处理器。

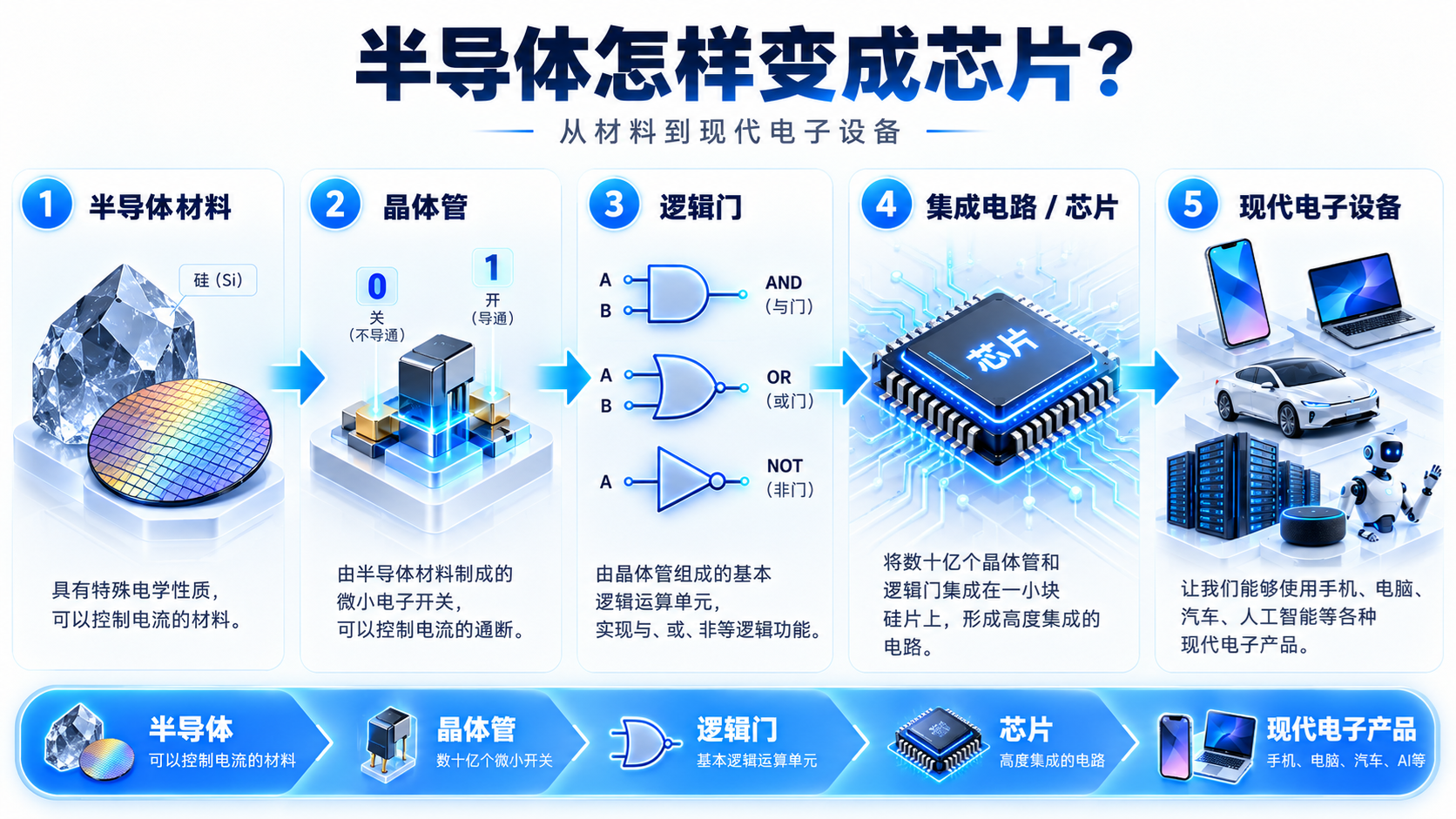

所以可以看到这样一条非常重要的技术链：
半导体材料 → 晶体管 → 逻辑门 → 数字电路 → 芯片 → 计算机
半导体处在整个现代计算体系最底层的位置。
10. 为什么不用机械开关制造计算机？
理论上，我们当然可以使用机械开关来表示 0 和 1。
事实上，早期计算设备确实使用过继电器等机械和机电设备。但机械装置存在明显限制：它们体积大，速度慢，容易磨损，耗电较高，难以在很小空间内集成数十亿个开关。
芯片内部可以同时集成数十亿甚至更多晶体管，并且这些晶体管每秒可以改变状态数十亿次。
因此 真正推动现代计算机革命的，不只是二进制，而是能够用半导体制造数量巨大、速度极快、尺寸极小的电子开关。
11. 什么是集成电路？
单独制造一个晶体管当然很有用。但如果一个计算机需要数十亿个独立晶体管，再把它们一个一个连接起来，设备会巨大而且极其昂贵。
真正的突破是：Integrated Circuit，也就是集成电路，简称 IC。
集成电路可以把大量晶体管、电阻、电容和互连线路制造在同一块半导体材料上。
过去可能需要占据一张桌子的电子电路，现在可以制造在几毫米大小的芯片内部。
随着半导体制造技术不断进步，一块芯片能够容纳的晶体管越来越多。
因此出现了：微处理器，内存芯片，微控制器，GPU，网络芯片，人工智能处理器 以及今天几乎所有复杂电子系统。
12. 半导体和芯片是不是一回事？
严格来说 不是。半导体是一类材料。芯片则通常是使用半导体材料制造出来的器件。
可以这样理解：
硅是一种半导体材料。
晶圆是经过加工形成的圆形半导体基片。
晶体管制造在晶圆上。
晶圆切割后得到 Die，也就是裸片。
裸片经过封装之后，成为我们平常看到的芯片产品。
因此：
Semiconductor 是材料和技术基础。
Chip 是利用半导体技术制造出来的具体产品。
不过在新闻和产业讨论中，“半导体”和“芯片”经常被广义地交替使用。
例如 “半导体公司” 可能实际上指：
CPU公司
存储芯片公司
模拟芯片公司
晶圆制造公司
功率器件公司
甚至整个芯片产业链企业。
所以需要根据上下文判断。

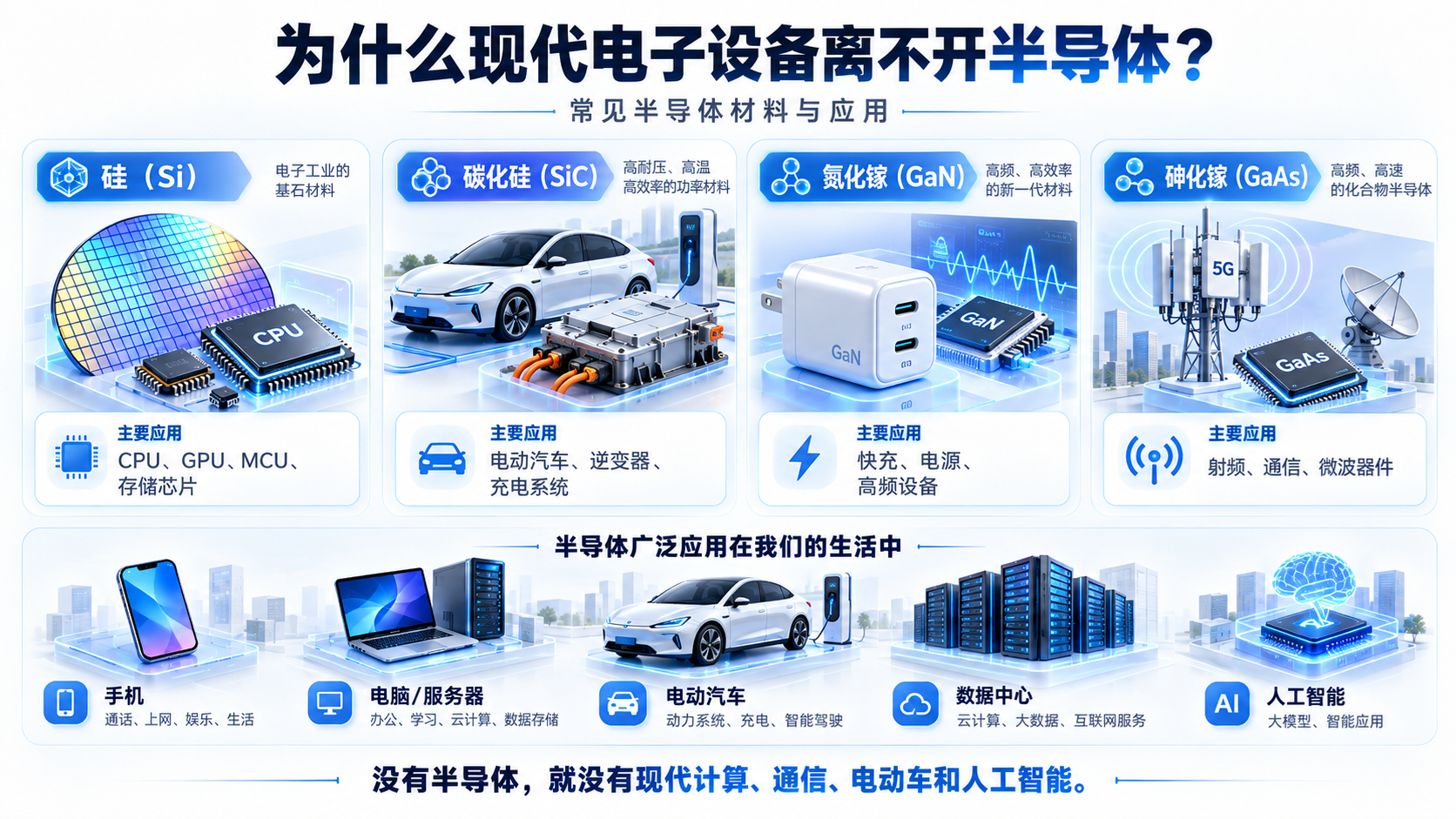

13. 为什么现代电子设备离不开半导体？
原因其实很简单：
现代电子设备需要处理、存储、传输和控制信息，而这些功能几乎都建立在半导体器件之上。
例如手机里面可能包含：
Application Processor，也就是应用处理器。
GPU。
NPU。
DRAM。
NAND Flash。
电源管理芯片。
射频芯片。
Wi-Fi芯片。
Bluetooth芯片。
音频芯片。
每一种都大量使用半导体技术。
电脑里面同样如此：
内存需要半导体。
SSD需要半导体。
网卡需要半导体。
如果没有半导体，现代计算机几乎无法存在。
14. 汽车为什么需要越来越多半导体？
现代汽车已经不仅仅是一台机械设备，它正在变成一个大型电子系统。
汽车里面可能包含几十甚至上百个电子控制单元。
半导体负责：发动机控制，电机控制，电池管理，车身控制，安全气囊，ADAS，自动驾驶，数字仪表，智能座舱，摄像头，雷达，汽车网络，电源转换。
特别是电动汽车，对半导体的需求更加明显。
例如动力系统会使用：IGBT，SiC MOSFET，Gate Driver，BMS Chip，MCU，PMIC 各种传感器。
因此新能源汽车的发展，也推动了功率半导体、汽车 MCU、SiC 和各种汽车芯片快速发展。
15. 为什么人工智能也离不开半导体？
今天的大型人工智能系统需要进行巨量数学运算。
训练一个大型神经网络，需要不断进行：
矩阵乘法
向量计算
数据读取
数据传输
模型参数更新
GPU、NPU、TPU以及各种 AI Accelerator，本质上都是高度复杂的半导体集成电路。
HBM
网络芯片
光通信芯片
存储芯片
电源管理芯片
因此今天所谓的“人工智能基础设施”，其物理基础仍然离不开半导体。
16. 为什么数据中心也需要大量半导体？
现代数据中心是半导体使用最密集的场景之一。
服务器里面需要：
AI Accelerator
SSD
Network Interface Controller
Ethernet Switch Chip
DPU
Power Management IC
各种控制芯片
一个大型 AI数据中心甚至可能部署数万颗高性能处理器。
这些处理器还必须通过高速网络连接起来，并访问大量内存和存储系统。
17. 为什么不同应用需要不同半导体？
例如：
GPU需要大规模并行处理能力。
MCU强调低成本、低功耗和实时控制。
DRAM强调高速数据存储。
NAND Flash强调断电以后仍然保存数据。
SiC器件适合高电压、高功率环境。
GaN则在高频和高效率电源领域具有优势。
所以“半导体产业”实际上并不是一种单一产品。
它包含大量不同技术：数字芯片，模拟芯片，存储芯片，功率半导体，传感器，射频芯片，光电子器件。这些器件共同组成现代电子世界。
18. 半导体制造为什么这么困难？
每一个晶体管都必须在极小尺度上按照设计制造出来。
而且数十亿个晶体管之间还需要通过多层金属线路准确连接。
整个制造过程可能涉及数百甚至上千道工艺步骤。
其中包括：光刻，刻蚀，薄膜沉积，离子注入，清洗，抛光，检测。
这些步骤必须在极其洁净的环境中完成。哪怕非常微小的颗粒，都可能破坏芯片上的精细结构。
这就是为什么先进半导体工厂，也就是 Fab，需要投入巨额资金。
制造先进芯片不仅需要芯片设计技术，还需要光刻设备、材料、化学品、晶圆、EDA软件、制造设备、封装和测试等完整产业链。
19. 半导体未来会继续使用硅吗？
在可以预见的未来，硅仍然会是最重要的半导体材料之一。因为现代半导体工业围绕硅建立了极其庞大的制造体系，但不同材料的重要性正在提高。
例如 SiC，也就是碳化硅，正在越来越多应用在电动汽车、高压逆变器和充电系统中。
GaN，也就是氮化镓，越来越多应用于高频、高效率电源以及射频领域。
此外，研究人员还在探索更多新材料和新型晶体管。
未来的半导体世界很可能不是一种材料取代另一种材料，而是 不同材料根据自身优势承担不同任务。
20. 半导体真正改变世界的地方是什么？
半导体最重要的意义并不是单纯“可以导电”，而是人类能够 精确地控制它是否导电。正因为这种可控性，我们才能制造晶体管。
晶体管成为极其微小的电子开关，数十亿个电子开关可以共同处理二进制信息。
于是出现了：CPU，GPU，内存，互联网，智能手机，云计算，人工智能，自动驾驶，现代工业控制系统。
从这个角度看，现代数字文明很大程度上建立在一个非常基本的能力之上：
控制电子如何在半导体材料中运动。
总结
半导体是一类导电能力介于导体和绝缘体之间，而且其电气特性可以被精确控制的材料。
硅是今天最重要的半导体材料。
通过掺杂，我们可以制造 P型和 N型半导体；通过不同半导体结构的组合，可以制造二极管和晶体管。
晶体管可以作为高速电子开关，用来处理数字电路中的 0 和 1。
大量晶体管组成逻辑门，逻辑门组成复杂数字电路，最终形成 CPU、GPU、MCU、Memory、AI Chip以及各种现代集成电路。
因此，半导体并不仅仅是一种材料。
它是连接 材料科学 → 晶体管 → 集成电路 → 芯片 → 计算机 → 软件 之间最关键的基础技术之一。
