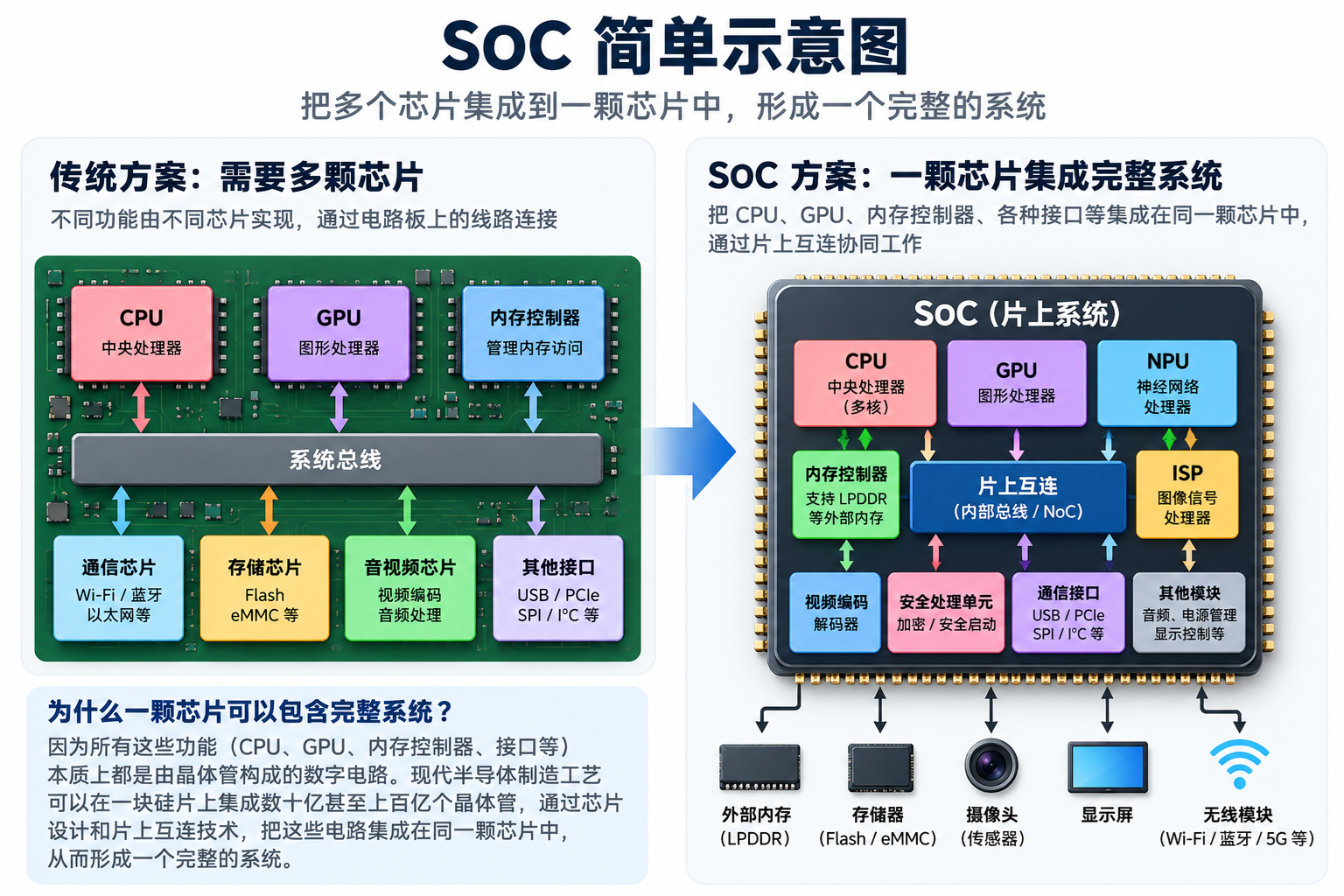

一、什么是 SoC？
SoC 是 System on Chip 的缩写，中文称为片上系统，也经常被称为系统级芯片。
SoC 是一种高度集成的集成电路，它将原本可能需要多颗芯片才能实现的计算、控制、存储管理、通信和其他功能，集成到一颗芯片内部，从而构成一个具有完整系统功能的核心硬件平台。
在传统计算机系统中，CPU、内存控制器、图形处理器、通信控制器以及各种输入输出接口，可能分别由不同的芯片承担。
随着半导体制造工艺和芯片设计技术的发展，越来越多的功能可以被集成到同一颗芯片中。SoC 正是这种高度集成设计的典型代表。
今天，SoC 已经广泛应用于智能手机、平板电脑、智能电视、路由器、汽车电子、工业控制、物联网设备、嵌入式计算机以及人工智能设备。
例如，一部智能手机内部的主要计算芯片通常就是 SoC。它不仅包含 CPU，还可能包含 GPU、NPU、图像信号处理器、视频编解码器、内存控制器、安全处理单元以及多种高速通信接口。
这些功能原本可能需要多个独立芯片，现在可以在同一颗芯片内部协同工作。
需要注意的是，SoC 并不意味着所有电子元件都必须集成在一颗芯片中。许多 SoC 仍然需要外部 DRAM、Flash 存储器、电源管理芯片、射频前端和其他外围电路。
因此，SoC 的核心概念不是完全不需要其他芯片，而是把构成计算系统所需的多个关键功能模块集成到一颗芯片内部。
二、为什么一颗芯片可以包含一个完整系统？
要理解 SoC，首先需要理解现代集成电路的基本原理。
计算机中的 CPU、GPU、内存控制器和通信接口，本质上都是由大量晶体管、逻辑门、寄存器、存储单元和互连线路组成的数字电路。
例如，CPU 使用逻辑电路执行加法、减法、比较和指令控制；GPU 使用大量计算单元处理并行数据；内存控制器负责管理处理器与外部内存之间的数据交换；通信控制器则通过专门的数字电路实现数据收发和协议处理。
这些电路虽然具有不同功能，但它们都可以通过半导体制造工艺，在同一块硅晶片上构建。
现代芯片制造技术可以在面积有限的硅片上集成大量晶体管。芯片设计人员可以把不同功能模块放在同一颗芯片内部，再通过片上互连系统将它们连接起来。
这样，原本位于不同芯片之间的数据传输，就可以在芯片内部完成。
例如，CPU 可以通过片上互连访问内存控制器，GPU 可以读取系统内存中的图形数据，NPU 可以执行神经网络计算，而视频处理模块可以对图像数据进行编码。
这些硬件模块通过统一设计的时钟、复位、电源管理、地址空间以及互连协议进行协同工作，最终形成一个高度集成的计算系统。
SoC 的实现依赖三个重要基础：半导体制造工艺能够集成大量晶体管，芯片设计技术能够构建复杂功能模块，以及片上互连技术能够让这些模块高效协同运行。
三、SoC 内部通常包含哪些组件？
不同 SoC 的内部结构差异很大。智能手机 SoC、汽车 SoC 和工业控制 SoC 的设计重点并不相同，但它们通常包含一些常见的功能模块。
1. CPU：中央处理器
CPU 是许多 SoC 的主要通用计算单元，负责执行操作系统和应用程序，管理任务，并完成各种逻辑与数学运算。
例如，智能手机 SoC 可能集成多个 Arm CPU 核心。某些核心侧重高性能，某些核心侧重低功耗，系统可以根据工作负载选择合适的核心执行任务。
这种设计通常称为异构多核架构，即在同一颗芯片中使用性能和功耗特征不同的处理器核心。
部分 SoC 也采用 RISC-V、x86 或其他处理器架构。
2. GPU：图形处理器
GPU 是 Graphics Processing Unit 的缩写，中文称为图形处理器。
GPU 负责执行大量适合并行处理的计算任务，例如图形渲染、三维场景处理、图像计算和部分通用并行运算。
在智能手机和平板电脑中，GPU 可以加速用户界面、游戏和三维图形处理。一些 GPU 还可以执行机器学习或者其他通用计算任务。
与独立显卡不同，SoC 中的集成 GPU 通常与 CPU 共享部分内存系统，而不是必须使用独立显存。
不过，共享物理内存并不意味着 CPU 和 GPU 之间不存在缓存一致性、同步或者数据访问管理问题。
3. NPU：神经网络处理器
NPU 是 Neural Processing Unit 的缩写，中文通常称为神经网络处理器。
NPU 是针对神经网络运算优化的专用计算单元，通常用于加速矩阵乘法、卷积以及其他机器学习操作。
例如，手机可以利用 NPU 处理图像识别、语音分析和某些本地人工智能任务。
由于 NPU 通常针对特定数据类型和计算模式进行优化，因此在某些神经网络任务上，可以取得比通用 CPU 更高的能效。
不过，NPU 的实际性能取决于模型结构、支持的数据格式、软件框架以及芯片实现，并不是所有人工智能任务都能自动获得加速。
4. 内存控制器
内存控制器负责管理处理器与内存之间的数据传输。
例如，智能手机 SoC 通常集成支持 LPDDR 的内存控制器，负责向外部低功耗 DRAM 发送命令、读取数据和写入数据。
CPU、GPU、NPU 以及其他模块可能需要共同访问系统内存，因此内存控制器和片上互连系统对整体性能具有重要影响。
需要注意的是，内存控制器集成在 SoC 内部，并不代表 DRAM 存储单元也一定在同一颗硅芯片上。
5. ISP：图像信号处理器
ISP 是 Image Signal Processor 的缩写，中文称为图像信号处理器。
智能手机摄像头中的图像传感器会产生原始图像数据。这些数据通常需要进行去噪、颜色处理、白平衡、曝光相关处理以及其他图像运算。
ISP 可以使用专门的硬件流水线高效完成这些任务，降低 CPU 的计算负担。
因此，现代手机的拍照效果不仅取决于摄像头传感器，也与 SoC 内部的 ISP、图像算法和软件处理密切相关。
6. 视频编码与解码单元
视频处理通常包含大量重复计算，因此许多 SoC 集成专用的视频编码器和解码器。
这些硬件可以支持 H.264、HEVC、AV1 等视频格式中的部分或全部功能，具体取决于芯片型号。
与完全依靠 CPU 执行视频编解码相比，专用硬件通常能够以更低功耗完成受支持的视频处理任务。
这对于智能手机播放视频、视频会议、录像以及流媒体设备非常重要。
7. 通信控制器与输入输出接口
SoC 通常集成 USB、PCIe、SPI、I²C、UART、Ethernet 或其他通信接口控制器。
这些控制器负责与外部设备交换数据。例如，USB 控制器可以连接外围设备，PCIe 控制器可以连接高速扩展设备，而 SPI 和 I²C 接口则常用于传感器和低速外围器件。
有些 SoC 还集成 Wi-Fi、Bluetooth 或蜂窝通信相关模块，但并非所有通信功能都必须位于同一颗芯片上。
实际设备经常需要外部射频电路、滤波器、功率放大器和天线。
8. 安全处理单元
现代 SoC 往往包含安全启动、加密加速、密钥管理或隔离执行环境等安全功能。
例如，芯片可以通过安全启动机制验证启动软件的真实性，降低未经授权的固件被执行的风险。
有些 SoC 还包含独立的安全处理器，用于执行部分敏感操作。
这些安全功能对于智能手机、汽车电子、工业设备和物联网产品越来越重要。
四、SoC 内部的不同模块如何连接？
SoC 并不是简单地把 CPU、GPU 和其他模块放在同一块硅片上。要形成真正可工作的系统，还必须建立能够在各个模块之间交换数据的通信结构。
这种通信结构通常称为片上互连，英文为 On-Chip Interconnect。
在较简单的 SoC 中，多个模块可以通过共享总线进行连接。例如，CPU 通过总线访问 SRAM、Flash 控制器、定时器和 GPIO。
在较复杂的 SoC 中，可能同时存在多个总线层次、互连交换结构以及片上网络。
NoC 是 Network on Chip 的缩写，中文称为片上网络。它使用类似网络通信的结构，在多个处理器核心、缓存、内存控制器和硬件加速器之间传输数据。
例如，当 GPU 需要读取内存数据时，它可以通过片上互连向内存系统发起请求。内存控制器完成相应操作后，再通过互连系统把数据返回。
当 CPU 需要配置 NPU 时，也可以通过映射到系统地址空间中的控制寄存器，向 NPU 写入任务参数或启动命令。
在这些操作中，片上互连不仅负责传输数据，还需要处理访问仲裁、地址路由、带宽分配和部分一致性问题。
因此，SoC 内部的互连架构直接影响整颗芯片的性能、功耗和设计复杂度。
五、SoC 为什么比多芯片系统更紧凑？
传统电子系统可能需要使用多颗独立芯片来完成计算、图形处理、内存管理和通信任务。
每颗芯片都需要封装、供电、信号连接以及在电路板上占用一定空间。芯片之间通过 PCB 走线进行通信，还可能需要额外的接口电路和支持元件。
SoC 将多个功能模块集成在同一颗芯片中，可以减少部分独立芯片和芯片间连接需求。
例如，过去需要独立 CPU、内存控制器和某些通信控制器才能实现的功能，现在可以集中在一颗 SoC 内部。
这种设计通常有利于缩小电路板面积，减少部分外围元件，并提高系统集成度。
对于智能手机、智能手表、无线传感器和便携式设备来说，芯片面积、封装尺寸以及电路板空间都非常重要。
不过，高集成度也可能增加芯片本身的设计复杂度和制造成本。一颗 SoC 集成的模块越多，验证、测试、功耗控制和制造良率管理通常就越具有挑战性。
因此，SoC 的优势主要体现在整体系统设计，而不是所有情况下都能降低单颗芯片的制造成本。
六、SoC 为什么通常能够降低功耗？
SoC 的一个重要优势是可以在系统层面优化数据传输和电源管理。
当 CPU、GPU 和其他模块位于不同芯片时，芯片之间的数据传输通常需要经过封装引脚和 PCB 走线，并使用相应的高速接口电路。
这些传输操作会消耗能量。相比之下，芯片内部连接通常距离较短，能够在适当设计下减少部分芯片间通信开销。
此外，SoC 可以集中设计时钟系统、电源管理和不同硬件模块的工作状态。
例如，当用户只是阅读网页时，SoC 不一定需要让所有高性能 CPU 核心、GPU 和 NPU 同时以最高频率运行。
系统可以降低不需要的模块的运行频率，或者关闭部分空闲电路的时钟和电源。
这种技术涉及 Clock Gating，也就是时钟门控，以及 Power Gating，也就是电源门控。
现代 SoC 还经常使用 DVFS，即 Dynamic Voltage and Frequency Scaling，中文称为动态电压频率调整。
DVFS 可以根据性能需求调整工作电压和频率，在一定范围内降低功耗。
不过，SoC 并不必然比所有多芯片方案更加节能。实际功耗还取决于芯片制造工艺、架构设计、工作负载、散热条件以及软件调度。
七、SoC 与 CPU 有什么不同？
CPU 是计算系统中负责执行通用程序指令的处理器，而 SoC 是包含多个硬件功能模块的系统级集成电路。
一颗 SoC 通常包含一个或多个 CPU 核心，但它的功能范围远远超过 CPU。
例如，CPU 可以执行操作系统内核、应用程序和一般计算任务，而 SoC 中的其他模块可以负责图形渲染、视频编解码、内存访问、网络通信和安全处理。
因此，CPU 和 SoC 并不是相同层次的概念。
需要注意的是，现代个人计算机处理器也高度集成，可能同时包含 CPU 核心、GPU、内存控制器、PCIe 控制器和其他功能。
从技术结构上看，某些现代处理器已经具有明显的 SoC 特征。不同公司在产品命名和市场定位上可能仍然使用 CPU、处理器或者 SoC 等不同名称。
所以，不能仅凭产品是否被称为 CPU，就判断它内部是否只有 CPU 核心。
八、SoC 与 MCU 有什么不同？
MCU 是 Microcontroller Unit 的缩写，中文称为微控制器，也就是通常所说的单片机。
MCU 通常把 CPU、Flash、SRAM、定时器、GPIO 和通信接口集成在同一颗芯片中，主要面向嵌入式控制任务。
从广义上说，MCU 也具有片上系统的基本特征，因为它同样将多个系统组件集成在一颗芯片内部。
但在实际工程中，MCU 和 SoC 这两个名称通常用于强调不同的产品类型。
MCU 更强调低功耗、低成本、实时控制以及直接连接传感器和执行器。许多 MCU 使用 Arm Cortex-M、RISC-V、AVR 或其他嵌入式处理器核心，运行裸机程序或者实时操作系统。
SoC 的概念则更加广泛，可以指包含复杂多核 CPU、GPU、NPU、视频处理器以及高速通信模块的高性能集成芯片。
例如，STM32 通常被称为 MCU，而智能手机中的应用处理器通常被称为 SoC。
这种区别更多来自应用领域和行业习惯，而不是一条绝对的技术分界线。
九、SoC 与 SiP 有什么区别？
SoC 和 SiP 都用于提高系统集成度，但两者并不是同一个概念。
SiP 是 System in Package 的缩写，中文称为系统级封装。
SoC 强调把多个系统功能集成到同一颗芯片中，而 SiP 强调通过先进封装技术，把多颗芯片或者不同功能器件集成到同一个封装内部。
例如，一个 SiP 可以在同一个封装中包含处理器芯片、存储芯片、无线通信器件以及其他元件。
这些组件不一定制造在同一块硅片上，而是通过封装内部的连接结构实现通信。
需要注意的是，这里的芯片通常指具有独立制造结构的 Die，也就是裸片。一个封装内部可以包含一颗裸片，也可以包含多颗裸片。
现代先进封装技术还可以通过 Chiplet，也就是小芯片技术，将多个功能裸片组合起来。
因此，一颗高度集成的计算产品即使从系统功能上具有 SoC 特征，也可能采用多裸片封装，而不是完全依赖单一硅裸片。
SoC 关注系统功能如何集成，而 SiP 更强调多个芯片或器件如何通过封装构成一个系统。
十、什么是 Chiplet？它与 SoC 有什么关系？
随着高性能计算芯片越来越复杂，将所有功能集成到一块大型硅裸片上，可能面临制造良率、成本、设计复用以及不同模块制造工艺需求不一致等问题。
Chiplet 技术提供了另一种系统集成方式。
Chiplet 可以理解为承担特定功能的小型芯片裸片。设计人员可以把 CPU 核心、I/O 控制器、缓存或者其他功能分别设计成不同裸片，再通过先进封装技术连接起来。
这种方法允许不同模块采用适合各自需求的制造工艺，也有利于某些设计的模块复用。
例如，高性能计算芯片可以把计算核心与输入输出功能分布在不同裸片上，再使用封装内互连进行通信。
Chiplet 并不意味着 SoC 概念已经过时。相反，现代系统级集成可以同时采用单片集成和多裸片集成技术。
传统的单片 SoC 主要通过一块硅裸片实现系统功能，而采用 Chiplet 的复杂处理器可以通过多个裸片组成一个高度集成的计算系统。
不过，Chiplet 也带来了新的技术挑战，例如裸片间通信延迟、带宽、功耗、封装成本、散热和测试复杂度。
十一、SoC 为什么适合智能手机？
智能手机对计算性能、功耗、体积和成本都有较高要求，因此 SoC 非常适合这种设备。
一部智能手机需要运行操作系统和应用程序，处理复杂的图形界面，播放高清视频，进行无线通信，并支持摄像头和人工智能功能。
如果每一种功能都使用独立芯片，系统可能需要更多 PCB 空间、供电电路和高速连接。
SoC 可以把多个关键计算模块集中在一颗芯片内部，减少部分独立组件，并使不同模块能够通过片上互连共享数据。
例如，用户拍摄视频时，图像传感器产生的数据可以进入 ISP 处理，然后传递给视频编码单元。CPU 负责控制应用程序流程，GPU 可能负责界面显示和部分图像处理，而内存控制器负责管理多个模块的数据访问。
这些任务可以通过专门硬件协同完成，而不必全部交给 CPU 执行。
这也是为什么现代智能手机的性能不能只通过 CPU 主频或者核心数量进行判断。GPU、ISP、NPU、视频引擎、内存带宽以及软件优化，都会影响实际使用体验。
十二、Apple M 系列为什么属于 SoC？
Apple M 系列是现代高集成度计算 SoC 的典型例子。
这些芯片面向个人计算机及其他设备，将 CPU 核心、GPU、神经网络计算单元、内存控制器、多媒体处理单元和其他系统功能集成到高度协同的硬件架构中。
Apple M 系列的一个重要特点是使用统一内存架构，也就是 Unified Memory Architecture。
在这种架构中，CPU、GPU 和其他支持的计算模块能够访问共享的物理内存资源，而不一定需要像传统独立 GPU 系统那样，在不同的物理内存池之间复制数据。
这种设计能够减少部分数据复制开销，并提高某些工作负载中的数据共享效率。
不过，统一内存不意味着所有模块具有完全相同的内存访问延迟，也不代表所有数据访问都不需要同步或者缓存管理。
不同代际和型号的 Apple M 系列芯片在 CPU 核心数量、GPU 规模、内存带宽、媒体处理能力和封装结构等方面也存在差异。
Apple M 系列说明，SoC 不仅适合智能手机，也可以用于需要较高性能的个人计算机。
十三、SoC 可以运行 Linux 吗？
许多 SoC 可以运行 Linux，但这取决于 SoC 的处理器架构、内存管理能力、硬件资源以及软件支持。
例如，基于 Arm Cortex-A 或某些具备必要系统功能的 RISC-V 处理器核心的 SoC，可以作为嵌入式 Linux 平台的基础。
要运行常见的 Linux 系统，处理器通常需要提供合适的特权执行机制、内存管理单元，以及其他必要的系统功能。
SoC 还需要相应的启动固件、设备树或其他硬件描述机制，以及支持芯片内部各类控制器的驱动程序。
在典型 Linux SoC 系统中，启动过程可能从芯片内部的 Boot ROM 开始。Boot ROM 是芯片制造时固化的启动代码，用于执行初始启动操作。
随后，系统可能加载下一阶段的启动程序，初始化外部 DRAM，并最终加载 Linux 内核。
Linux 内核启动后，会初始化设备驱动、内存管理、任务调度和文件系统，再运行用户空间程序。
因此，SoC 提供的是硬件基础，而 Linux 则负责管理这些硬件资源，并为应用程序提供运行环境。
不是所有 SoC 都必须运行 Linux。某些低功耗或控制型 SoC 也可以运行实时操作系统，或者直接执行裸机程序。
十四、SoC 设计为什么如此复杂？
虽然 SoC 把多个功能集成到了同一颗芯片内部，但这种集成也让设计变得更加复杂。
首先，不同模块可能具有不同的性能和时钟要求。
CPU 需要较高的单线程响应能力，GPU 追求并行吞吐量，NPU 需要高效执行特定矩阵运算，而通信接口则必须遵守严格的协议和时序要求。
其次，多个模块共享内存系统时，可能发生资源竞争。
例如，GPU 执行复杂图形任务的同时，CPU 和视频编码器也可能需要大量内存带宽。设计人员必须合理规划缓存层次、互连带宽和内存控制器性能。
第三，功耗和散热非常重要。当大量模块同时运行时，芯片可能产生较高热量。系统需要通过电源管理、频率调节以及必要的散热结构，避免超过设计限制。
第四，SoC 需要复杂的验证和测试。设计团队不仅要验证每个 CPU、GPU 和控制器的功能，还要验证它们之间的互连、同步、安全隔离以及不同工作状态下的行为。
第五，SoC 的软件支持同样复杂。启动固件、硬件驱动、操作系统和开发工具，都需要与具体硬件架构相匹配。
因此，SoC 设计往往需要处理器架构、数字逻辑、模拟电路、物理设计、验证、系统软件和封装等多个领域的工程团队共同参与。
十五、SoC 使用哪些设计技术？
现代 SoC 开发通常采用模块化设计方法。
芯片设计人员可以把整个系统划分成多个功能模块，例如 CPU 子系统、内存控制器、片上互连、视频处理器和外围接口。
这些模块中的许多部分可以作为 IP Core，也就是知识产权核，被重复使用或者通过授权获得。
例如，一家芯片公司可以授权使用 Arm CPU 核心，再结合自行设计的图像处理模块、通信控制器和其他 IP，组成完整的 SoC。
数字硬件通常使用 Verilog、SystemVerilog 或 VHDL 等硬件描述语言进行设计，并通过逻辑综合工具转换为门级电路。
之后，物理设计工具需要完成布局、布线、时钟网络设计、时序优化以及其他实现工作。
在芯片制造之前，还需要经过功能验证、形式验证、静态时序分析、功耗分析和物理规则检查等流程。
最终，经过制造、封装和测试，芯片才能成为可以用于实际产品的 SoC。
对于现代大型 SoC，这些步骤所需要的工程资源和成本可能非常高，因此模块复用、自动化设计工具和成熟的验证流程至关重要。
十六、SoC 的发展方向是什么？
随着人工智能、自动驾驶、边缘计算和高性能计算的发展，SoC 的功能正在不断扩展。
一个重要趋势是异构计算，也就是在同一系统中使用不同类型的计算单元，让它们分别执行最适合自己的任务。
例如，CPU 负责复杂控制和通用程序，GPU 负责图形和大规模并行计算，NPU 负责神经网络加速，而其他专用处理器可以承担视频、音频或安全相关任务。
另一个趋势是更高效的内存系统。随着计算能力增长，数据传输和内存带宽逐渐成为限制系统性能的重要因素。因此，缓存结构、片上互连、内存控制器以及先进封装技术都在持续发展。
Chiplet 和多裸片集成也是重要方向。对于部分高性能系统，把不同功能模块分布在多个裸片上，再通过高带宽互连组成完整产品，可能比制造单块超大型裸片更合适。
与此同时，低功耗设计仍然十分重要。移动设备和物联网产品需要延长电池使用时间，而数据中心和高性能计算设备则越来越关注能效与散热成本。
未来的 SoC 不只是集成更多计算核心，还需要在计算能力、内存带宽、通信效率、功耗、安全性和制造成本之间取得平衡。
十七、总结：SoC 为什么能够把一个系统放进一颗芯片？
SoC 的核心思想，是将计算机系统中的多个关键功能模块集成到同一颗芯片内部，并通过片上互连、时钟、电源管理以及共享内存等机制，让这些模块协同工作。
CPU 负责执行通用程序，GPU 处理图形和并行运算，NPU 加速特定人工智能任务，内存控制器管理数据交换，而各种通信和专用处理模块负责连接外部设备与执行特定功能。
这些模块本质上都是可以通过集成电路技术实现的电子电路。随着制造工艺和芯片设计技术的发展，工程师能够把越来越多的功能集成到面积有限的硅片上。
但是，SoC 并不意味着一颗芯片就能在没有任何外部器件的情况下构成所有类型的电子产品。外部内存、电源、传感器、显示器、存储设备和通信器件，在许多实际系统中仍然不可缺少。
SoC 真正改变的是系统的组织方式。它把原本分散在多颗芯片中的关键计算和控制功能，集中到一个高度集成的硬件平台中，从而为更紧凑、更高效的电子设备提供基础。
CPU 是执行指令的处理器，MCU 是面向嵌入式控制的高度集成芯片，而 SoC 则是更广泛的系统级集成概念。
它可以包含 CPU、GPU、NPU、内存控制器以及其他功能模块，将一个复杂计算系统的核心部分集成在一颗芯片中。
理解 SoC，也就理解了现代智能手机、嵌入式计算机和许多先进电子设备为什么能够在如此有限的空间内，实现过去需要多颗芯片才能完成的复杂功能。
