一块现代 GPU 可能包含数千个计算单元。但真正的问题并不是“它有多少核心”，而是这些计算单元如何协同工作：它们怎样生成三维图像、渲染游戏画面、处理视频，甚至运行人工智能模型？
CPU 擅长灵活控制、复杂判断和不规则任务；GPU 则围绕另一种目标设计——同时处理海量相似计算。图形渲染正好包含大量可以并行执行的工作，因此 GPU 成为了现代计算机中最重要的加速器之一。
本文将跟随一帧画面，从用户输入、CPU 准备绘制命令开始，一直追踪到 GPU 完成顶点变换、三角形装配、光栅化、像素着色、深度测试、混合以及帧缓冲写入，最后由显示器点亮像素。读完以后，GPU 不再是一个塞满“几千个核心”的神秘黑盒，而是一台组织严密的大规模并行机器。
一、什么是 GPU？
GPU 是 Graphics Processing Unit 的缩写，中文通常译为“图形处理器”。它最初的任务，是把绘制图像所需的大量重复计算从 CPU 手中接过来。
如果没有专门的图形硬件，CPU 就需要亲自计算线条、三角形、颜色和像素。随着图形越来越复杂，这种方式很快就会成为瓶颈。GPU 因此被设计成专门处理图形计算的硬件。
后来，GPU 逐渐变得可编程。开发者可以编写名为“着色器”的小程序，控制顶点、像素、光照、纹理和各种视觉效果。人们随后发现，同一套并行硬件不仅能画图，还能加速科学计算、仿真、视频处理和人工智能。
所以，现代 GPU 已经不只是“显卡里的图形芯片”。它本质上是一种并行处理器：在大量数据上反复执行相似的数学运算。

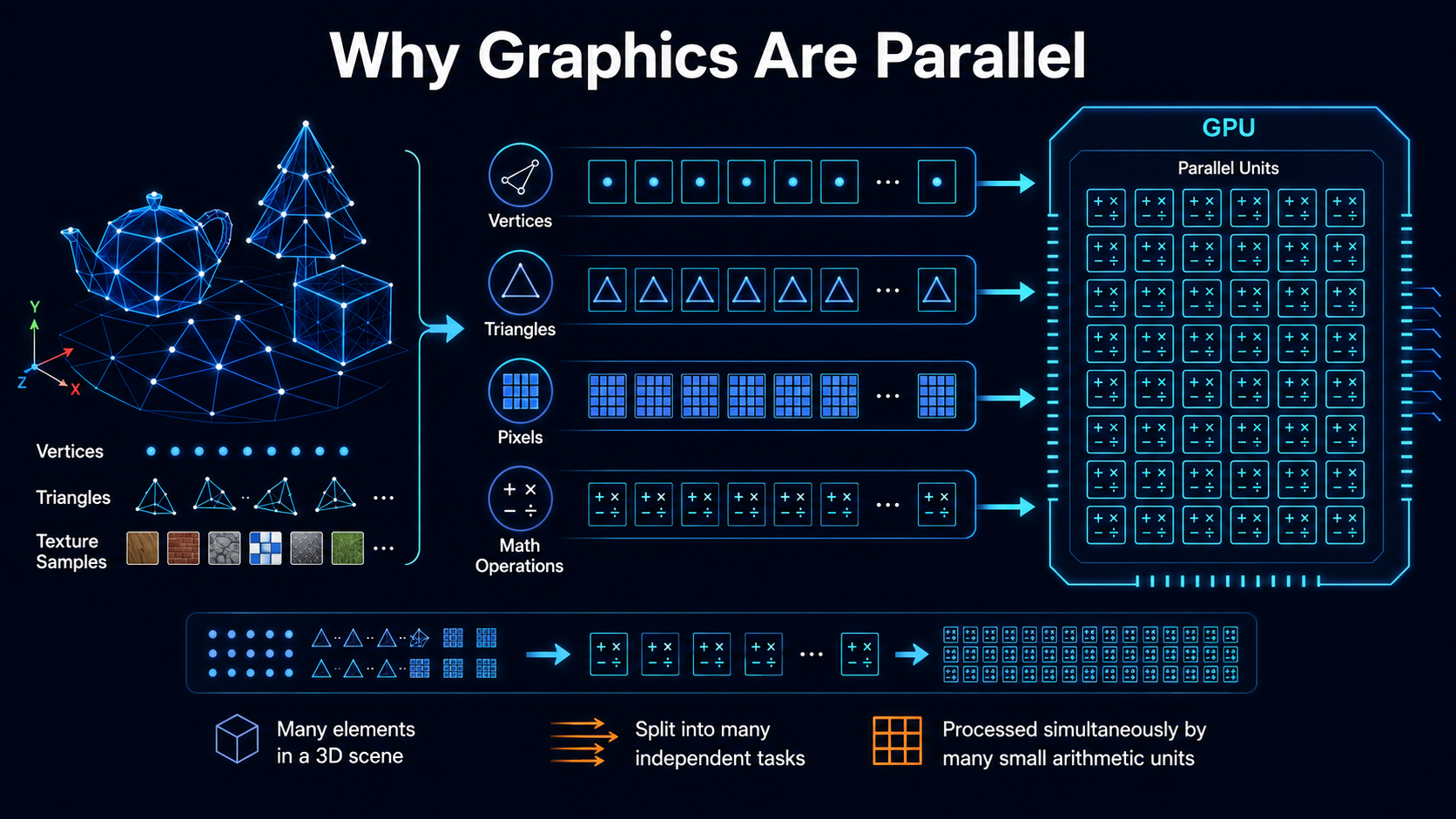

二、为什么图形计算天然适合并行处理？
一个三维场景可能包含数百万个顶点、三角形、纹理采样和像素。令人惊讶的是，其中大量工作彼此相对独立。
一个顶点的位置可以与成千上万个其他顶点同时计算；一个像素的颜色，也可以与数百万个其他像素同时计算。虽然不同顶点和像素使用的数据不同，但执行的数学步骤往往十分相似。
这正是 GPU 的优势所在。它不是依靠少数几个功能极强、控制逻辑极复杂的核心，而是使用许多较小的算术执行单元，让它们共同处理大批相似任务。
图形世界看起来复杂多变，但在硬件底层，常常会被分解成大量重复的加法、乘法、矩阵变换、插值和比较。GPU 的使命，就是让这些重复计算以极高吞吐量并行完成。
三、GPU 的基本结构
日常交流中，人们说“GPU”时，有时指的是图形处理芯片本身，有时也指整张显卡。
一张独立显卡通常包含 GPU 芯片、显存、供电电路、散热器、风扇、显示输出接口，以及连接主板的 PCI Express 接口。
而在 GPU 芯片内部，则分布着计算单元、缓存、内存控制器、几何处理硬件、光栅化硬件和显示引擎。
这些部分并不是各自为战，而是组成一条协作流水线：有的负责准备几何数据，有的负责计算像素，有的负责移动数据，还有的负责把已经完成的画面发送到显示器。
四、流式多处理器与计算单元
在 NVIDIA GPU 中，大量可编程工作被组织在 Streaming Multiprocessor，也就是流式多处理器之中。AMD 使用的名称通常是 Compute Unit，也就是计算单元。不同架构的内部细节会变化，但基本思想相近。
一个流式多处理器或计算单元，并不是一个放大版 CPU 核心。它更像是一组协同工作的执行资源，其中包含算术单元、寄存器、调度硬件、共享内存，以及加载和存储单元。
NVIDIA 常把许多算术执行通道称为 CUDA Core。但 CUDA Core 并不等于完整的 CPU Core。CPU 核心拥有复杂的控制逻辑、大容量缓存、分支预测和乱序执行能力，可以独立处理复杂指令流。
CUDA Core 更接近大型并行系统中的一条算术执行通道。它依赖整个流式多处理器提供调度、寄存器、内存访问和控制。因此，CUDA 核心数量不能与 CPU 核心数量直接比较。
五、线程、Warp 与 Wavefront
GPU 工作的基本单位通常叫作线程。一个线程可以负责变换一个顶点、计算一个像素，或者更新矩阵中的一个元素。
不过，GPU 通常不会一次只调度一个线程，而是把线程组成小组。在 NVIDIA 硬件上，这种线程组叫作 Warp；在 AMD 硬件上，类似的结构叫作 Wavefront。
同一个 Warp 或 Wavefront 中的线程，通常在同一时间执行同一条指令，只是每个线程处理的数据不同。这种方式能让控制硬件服务于大量算术通道，从而减少每条执行通道需要承担的复杂控制成本。
线程还会被组织成更大的集合。CUDA 把它们称为 Thread Block，其他系统可能称为 Work Group。同一组中的线程经常可以共享高速局部内存并相互协作。
GPU 会启动远多于物理执行单元数量的线程，并在许多已经准备好的线程组之间切换，以便尽可能让算术单元保持忙碌。
六、图形渲染流水线
现在，让我们跟随一帧画面穿过完整的图形渲染流水线。
首先，CPU 运行游戏逻辑，处理键盘和鼠标输入，更新物理、角色、对象、动画和摄像机，并决定下一帧应该显示什么。
随后，CPU 向 GPU 发送绘制命令，其中描述几何数据、纹理、材质、摄像机、光源和渲染状态。
GPU 的第一个主要可编程阶段通常是顶点处理。顶点着色器把模型内部的顶点位置变换到三维世界，再变换到摄像机视角，最终转换到屏幕空间。
接下来，硬件把顶点装配成几何图元，实时三维图形中最常见的图元就是三角形。然后进入光栅化阶段，将三角形转换为屏幕上的候选片段。
像素着色器计算纹理、光照、阴影和材质效果。深度与可见性测试会剔除被挡住的片段，最终可见的颜色被写入帧缓冲。显示引擎读取完整画面，并将其发送到显示器。
七、顶点与三角形
大多数实时三维图形都建立在三角形之上。角色、车辆、建筑和山脉表面看起来可能非常平滑，但它们的底层通常是一张由大量小三角形组成的网格。
三角形之所以重要，是因为三个点总能确定一个平面。它简单、稳定、容易插值，也很适合硬件流水线处理。
三角形的每个角都是一个顶点。一个顶点除了位置以外，还可能携带颜色、纹理坐标、法线方向以及其他属性。
顶点着色器可以旋转模型、移动模型，把它放入三维世界，并将其三维位置投影到二维屏幕。GPU 会同时对大量顶点执行这些变换。
八、光栅化：把三角形变成屏幕覆盖区域
三角形是一个数学形状，而显示器是一张像素网格。光栅化的任务，就是把三角形转换成屏幕上的覆盖范围。
光栅器会判断哪些像素位置位于三角形内部，或者与三角形边缘相交。对每一个被覆盖的位置，它都会生成一个片段，也就是 Fragment。
片段并不一定最终成为屏幕像素。它只是对某个像素的候选贡献，随后可能因为被遮挡而被深度测试拒绝，也可能被丢弃，或者与其他结果进行透明混合。
光栅化还会在三角形内部插值顶点属性。如果三个顶点具有不同的纹理坐标、颜色或法线，光栅器会计算中间位置的数值，再交给像素着色器使用。
九、着色器：运行在 GPU 上的小程序
着色器是运行在 GPU 上的小程序。它们让开发者能够定义图形数据应该怎样被处理。
顶点着色器负责处理顶点并变换位置；像素着色器，也叫片段着色器，负责计算颜色、纹理细节、光照和透明度；计算着色器则更通用，可以处理数组、粒子、图像滤镜、仿真、物理和人工智能任务。
一个极其简化的着色过程可以概括为：读取位置，应用变换矩阵，读取纹理，计算光照强度，然后写出最终颜色。
真实的着色器可能非常复杂，但核心思想没有改变：同一段程序同时运行在大量顶点或像素上，每个线程只使用不同的输入数据。
十、纹理、光照、阴影与反射
几何数据决定物体的形状，纹理和光照则赋予物体细节和真实感。
纹理本质上是存储在内存中的图像或数据贴图。它可以提供颜色、粗糙度、金属属性、表面方向、透明度以及其他材质信息。
光照计算通常会考虑光线方向、表面方向、摄像机位置和材质属性。阴影常通过阴影贴图实现：场景先从光源视角渲染一次，再利用得到的深度信息判断某个表面点能否看到光源。
反射可以使用环境贴图、屏幕空间方法、光线追踪，或多种方法组合。透明物体则需要把前后方可见结果按照一定顺序进行混合。
这些视觉效果都需要执行海量重复计算，因此非常适合由 GPU 处理。
十一、显存与内存带宽
一块计算能力强大的 GPU，如果无法及时获得数据，也会陷入等待。因此，内存系统对 GPU 性能至关重要。
GPU 不断读取和写入纹理、几何数据、帧缓冲、深度缓冲、着色器数据以及各种中间结果。这也是独立显卡需要专用高速显存的原因。
许多显卡使用 GDDR 显存，高端计算加速器还可能使用 HBM，也就是 High-Bandwidth Memory，高带宽内存。
显存通过宽总线与 GPU 相连。显存速度和总线宽度共同决定内存带宽，也就是每秒可以移动多少数据。现代高性能工作负载需要每秒数百 GB，甚至超过 1 TB 的数据传输能力。
GPU 内部的寄存器、共享内存和缓存，则负责把常用数据放在更靠近算术单元的位置，尽量减少访问外部显存的高昂代价。
十二、GPU 如何隐藏内存延迟？
高带宽并不代表没有延迟。即使显存每秒能传输大量数据，一次具体的数据请求仍然需要时间才能返回。
CPU 常通过大容量缓存、推测执行和乱序执行来减少等待。GPU 采用的主要策略不同：它准备大量线程组。
当一个 Warp 或 Wavefront 正在等待内存时，调度器会立即从另一个已经准备好的线程组发出指令。这样，整个计算单元不必因为某一组线程等待数据而停下来。
这种方法叫作延迟隐藏。GPU 程序通常会启动远多于物理算术单元数量的线程，形成一个巨大的工作池。只要还有其他线程组可以运行，硬件就能用有用计算覆盖内存等待时间。
十三、分支发散为什么会降低效率？
同一个 Warp 或 Wavefront 中的线程，如果都执行相同指令，GPU 的利用率通常最高。
但着色器中经常存在 if 判断。例如，明亮区域的像素执行一条路径，黑暗区域的像素执行另一条路径。
如果两种像素恰好位于同一个线程组中，GPU 可能先执行第一条路径，再执行第二条路径。不属于当前路径的线程只能暂时等待。
这种现象叫作 Branch Divergence，也就是分支发散。它会让一部分算术通道在某段时间内处于空闲状态，从而降低效率。
现代 GPU 对分支的处理能力已经比早期架构更强，但基本原则仍然成立：规则、可预测、控制流简单的工作负载，更容易发挥 GPU 的并行能力。
十四、计算着色器与通用 GPU 计算
当 GPU 变得可编程以后，开发者很快开始把它用于图形之外的任务。
科学仿真、图像识别、流体动力学、金融模型和大型数值计算，都可以被分解为大量并行工作。
计算着色器让图形系统内部也能够执行通用并行计算。CUDA、OpenCL 和 DirectCompute 等平台，则进一步把 GPU 变成通用加速器。
程序会把工作分配给大量线程，每个线程处理数据的一小部分。相邻线程还可以通过共享内存协作。
GPU 最擅长的问题通常具有两个特点：可以同时启动大量工作，而且每个线程的控制流程相对简单。
十五、为什么 GPU 特别适合人工智能？
现代人工智能高度依赖矩阵乘法。神经网络会反复执行数组乘法、加法以及一些相对简单的函数。
其中一个最基本的操作叫作乘加，也就是 Multiply and Accumulate：先把两个数相乘，再把结果累加到一个累加器中，然后把这个过程重复无数次。
这类工作与 GPU 的并行算术结构高度匹配。现代 GPU 还加入了专门的矩阵执行单元，常被称为 Tensor Core 或 Matrix Core。
人工智能还经常使用十六位、八位甚至更低精度的数据格式。较低精度可以减少内存占用，并让更多运算同时执行。
大规模并行、高内存带宽、成熟的软件工具和专用矩阵硬件结合在一起，使 GPU 成为人工智能训练与推理的重要平台。
十六、光线追踪核心、Tensor Core 与其他专用单元
现代 GPU 除了通用着色器单元，还包含许多针对特定任务设计的专用加速器。
光线追踪硬件可以加速射线与几何物体之间的相交测试，从而支持更真实的反射、阴影和光照。
Tensor Core 可以加速矩阵运算，也能支持基于人工智能的图像重建与增强。
视频编码器和解码器可以直接处理 H.264、H.265 和 AV1 等格式，而不需要让主着色器单元完成每一步。光流加速器可以估计相邻帧之间的运动。
显示引擎则负责分辨率、时序、色彩输出和显示器连接。专用硬件的意义在于：把某种任务交给专门设计的电路，通常比完全依赖通用执行单元更高效。

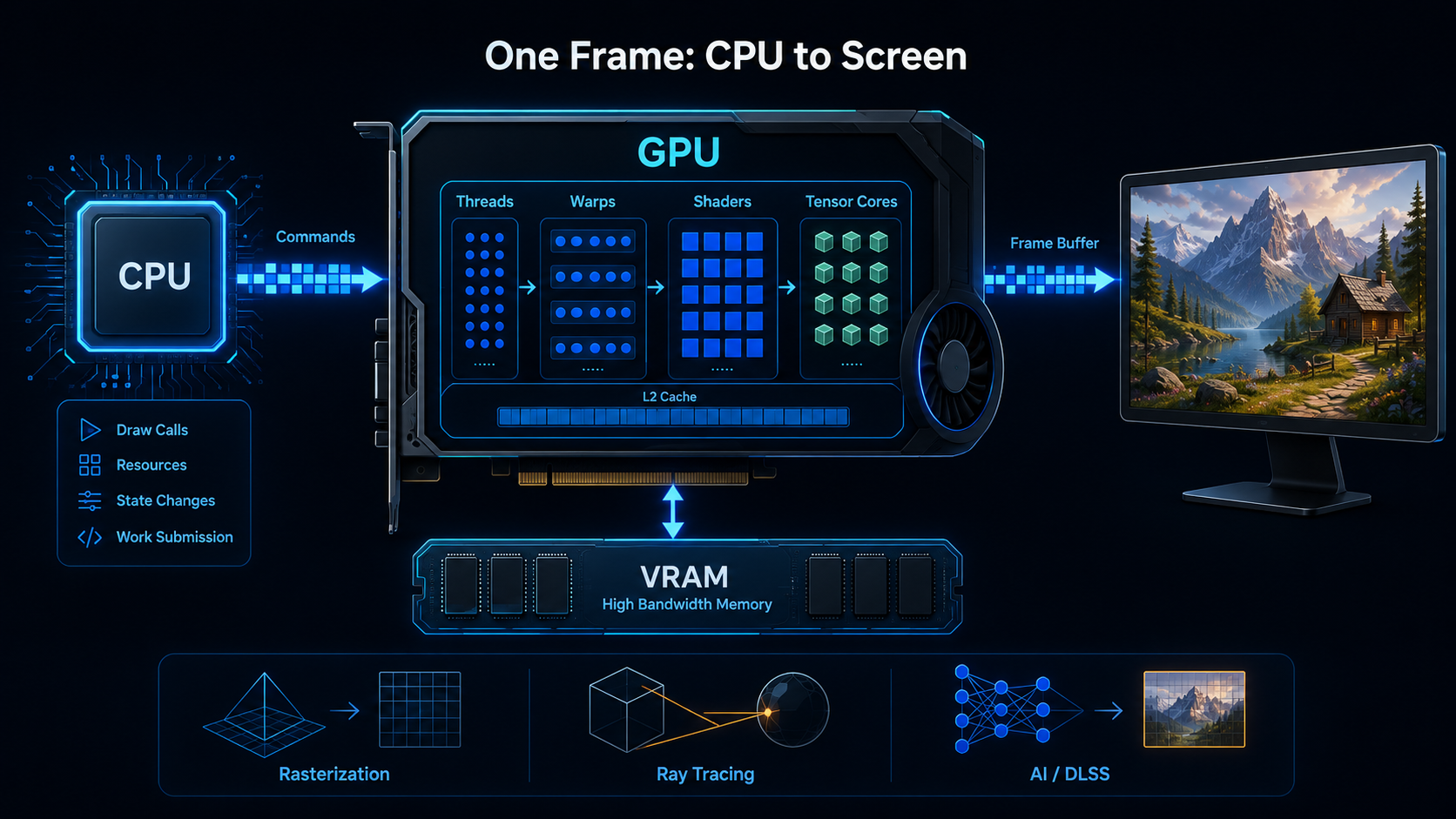

十七、完整一帧：从 CPU 到屏幕
现在，把整个过程连在一起。
用户移动鼠标或按下键盘。CPU 接收输入，游戏引擎更新角色移动、人工智能、物理、动画和摄像机。
CPU 准备绘制命令，并把它们发送给 GPU。顶点着色器变换几何数据，硬件把顶点装配成三角形，光栅器再把三角形转换为片段。
像素着色器计算纹理、光照、阴影、反射和材质外观。深度测试移除被遮挡的表面，混合阶段组合透明与可见结果。
完成的颜色被写入显存中的帧缓冲。显示引擎读取这一帧，图像信号通过显示线缆传到显示器。显示器点亮像素，玩家终于看到画面。
这一切都发生在极短时间内。观众还没有来得及思考眼前这一帧，CPU 和 GPU 已经开始准备下一帧。
结论：GPU 的力量来自协调，而不只是核心数量
GPU 不是一颗简单堆叠数千个核心的处理器。它是一台高度组织化的并行机器，目标是让大量算术执行单元始终保持忙碌。
它把工作拆分为线程，再把线程组织成 Warp 或 Wavefront；它变换顶点、装配三角形、执行光栅化、运行着色器、读取纹理、计算光照，并把最终结果写入帧缓冲。
当一组线程等待内存时，GPU 会切换到另一组线程，用更多可运行工作隐藏延迟。
同一种架构既可以生成数百万像素，也可以处理科学数据、仿真、视频和人工智能。
GPU 之所以强大，不是因为每一个计算单元都像 CPU 核心那样复杂，而是因为整台机器能够协调海量并行工作。这就是数千个 GPU 执行通道如何共同生成每一帧画面的原因，也是 GPU 成为现代计算中最重要处理器之一的原因。
下一篇 GPU 基础文章，将继续讨论 CUDA Core、Tensor Core 和 Ray-Tracing Core，解释这些不同类型的硬件究竟负责什么工作。
