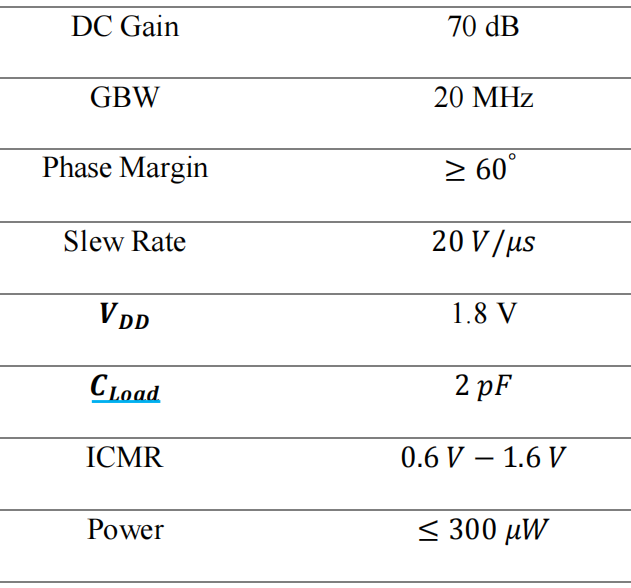

运算放大器设计参数的确定
运算放大器设计实例
- Find out un, up, toxn and toxp from model library
从模型库中查找un、up、toxn和toxp
- 李福乐; P25,具体案例,但用 0.6um 工艺 Selected
- 中科大 P79;
- UC Berkly, P36 ( for refernce only)
- University of Arkansas; P26 Selected
中科大 P79; BiPolar 管,不适用;

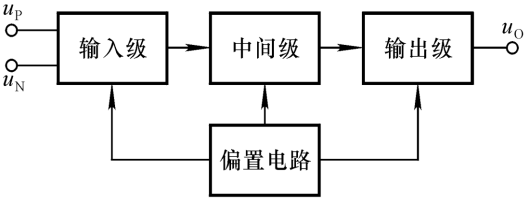

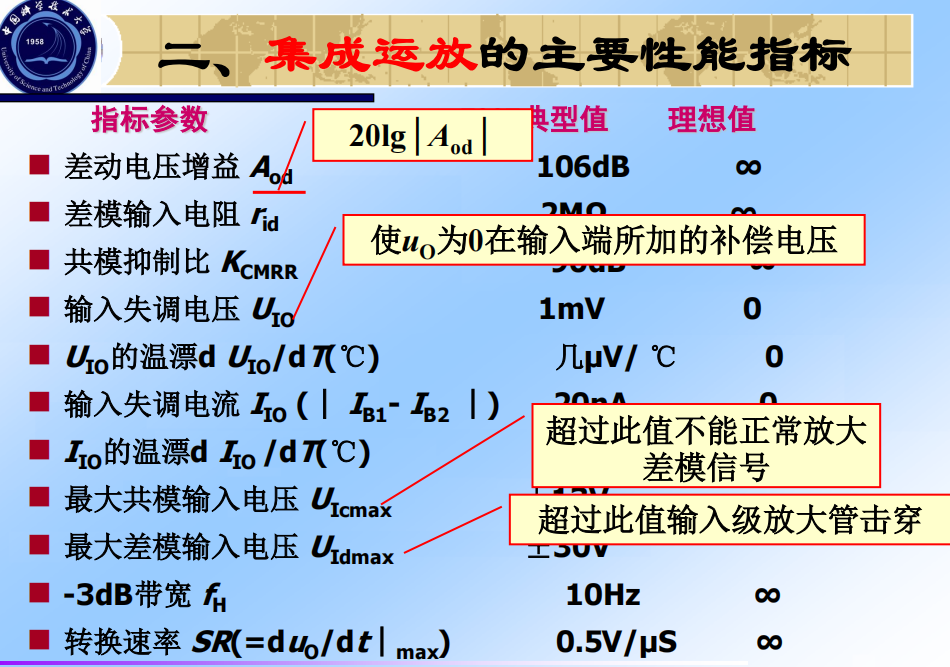

集成运算放大器是模拟集成电路的基本器件,发展最早,主要应用于模拟数学运算,信号发生,放大,有源滤波,直流稳压等方面;
输入级:前臵级,多采用差动放大电路,抑制零漂。
要求Ri大,输入端耐压高。
中间级:主放大级,多采用共射放大电路。要求有足够的放大能力。
输出级:功率级,多采用准互补输出级。要求Ro小,最
大不失真输出电压尽可能大。
偏置电路:各级设臵合适的静态工作点。采用电流源电路。
读图方法:
已知电路图,分析其原理和功能、性能。
(1)了解用途:了解分析电路的应用场合、用途和技术指标。
(2)化整为零:将整个电路图分为各具有一定功能的基本电路。
(3)分析功能:定性分析每一部分电路的基本功能和性能。
(4)统观整体:电路相互连接关系以及电路实现的功能和性能。
对于集成运放电路,应首先找出偏臵电路,然后根据信号流通顺序,将其分为输入级、中间级和输出级电路;
若在集成运放电路中能够估算出某一支路的电流,则这个电流往往是偏臵电路中的基准电流;

P相位裕度( Phase Margin )
在具有负反馈系统的闭环系统上工作的运算放大器易受振荡的影响, 运算放大器的稳定性测量是单位开环增益的相位角,这由[1]给出

以下设计包括一个具有有源负载的NMOS差分放大器作为第一级,然后是一个PMOS共源放大器作为第二级;补偿电容器连接在第二级的输出和第一级的输出之间,从而获得极点分裂和运算放大器补偿。图 10 显示了直接反馈两级运算放大器设计实现的原理图示意图

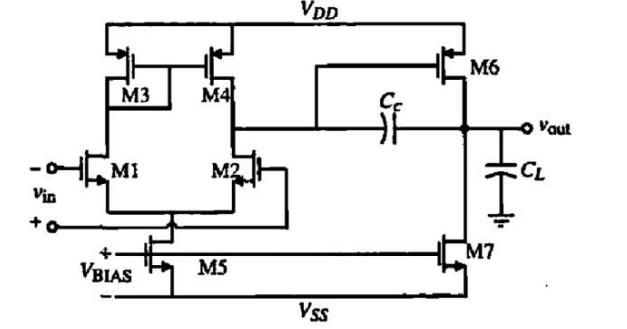

图10。带有米勒补偿功能的两级运算放大器的示意图
表二列出了在米勒补偿两级运算放大器中使用的每个晶体管的大小。

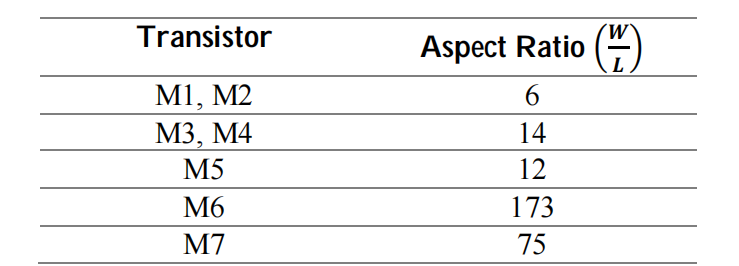

表2。晶体管尺寸
米勒补偿放大器的设计与仿真 ( Cadence 设计环境)

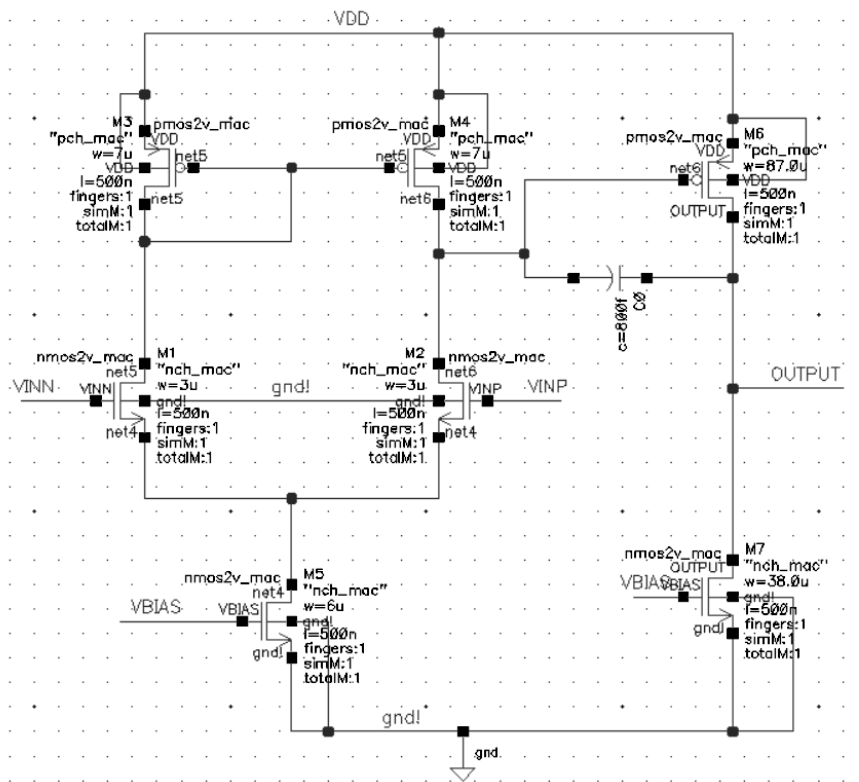

图11 正在分析的米勒补偿放大器的设计示意图
基于表 二 所示尺寸的米勒补偿两级运算放大器实现了所需规格参数。 运算放大器的频率响应如下图所示,系统在单位增益频率之前表现为单极点系统, 这为运算放大器提供了更好的相位裕度,从而实现了更好的稳定性。 其他模拟结果列于表三 。

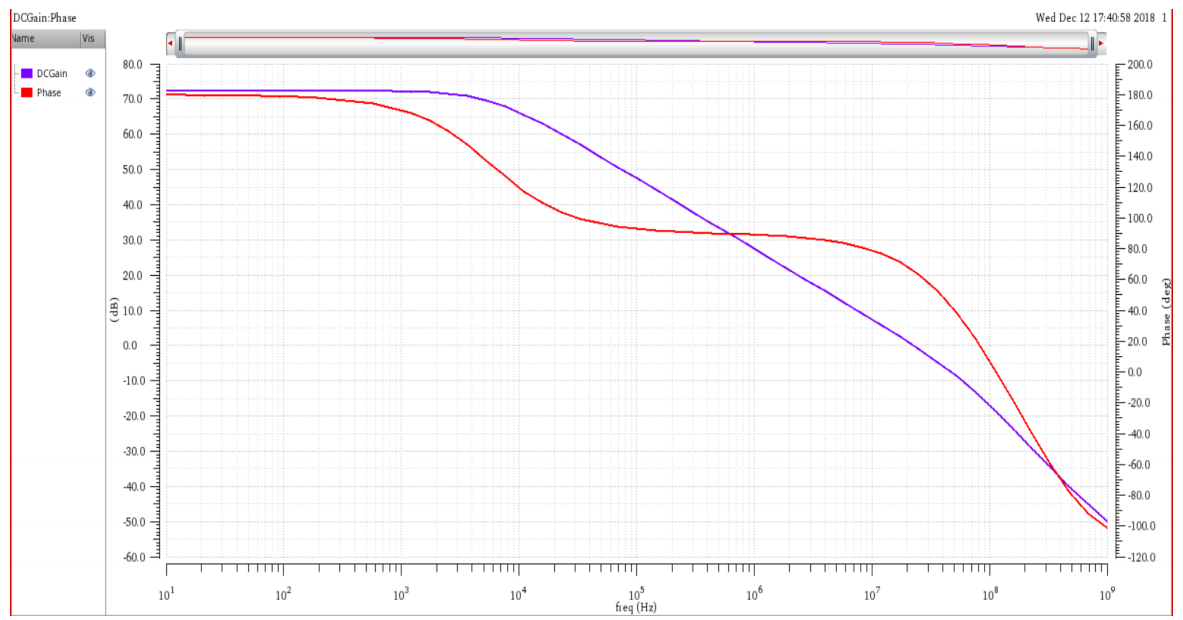

图12。米勒补偿运算放大器的频率响应的波德图

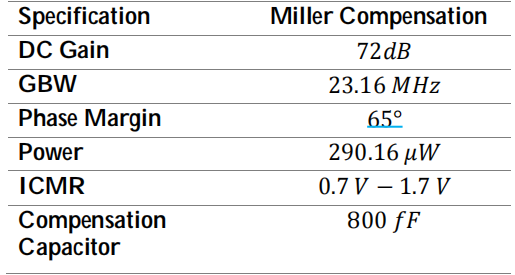

表3。米勒补偿仿真结果

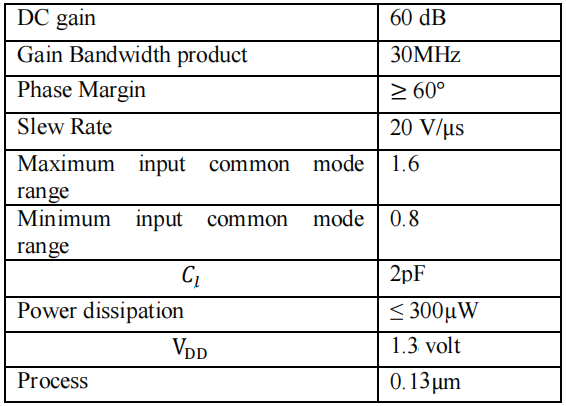

Change to another OTA; Inida paper

参数计算
