锁相环电路基本概念 PLL Phase Locked Loop
什么是锁相环电路 ：
- 一个用于同步来自具有第二个输入( Ref 参考/基准) 振荡器的信号的电路，使它们以相同的频率工作
- 一个反馈系统，其中反馈信号将输出频率和相位锁定为输入信号的频率和相位
- 基本上就是一个振荡器，通过反馈控制环使其频率被锁定在输入信号的某个频率分量上

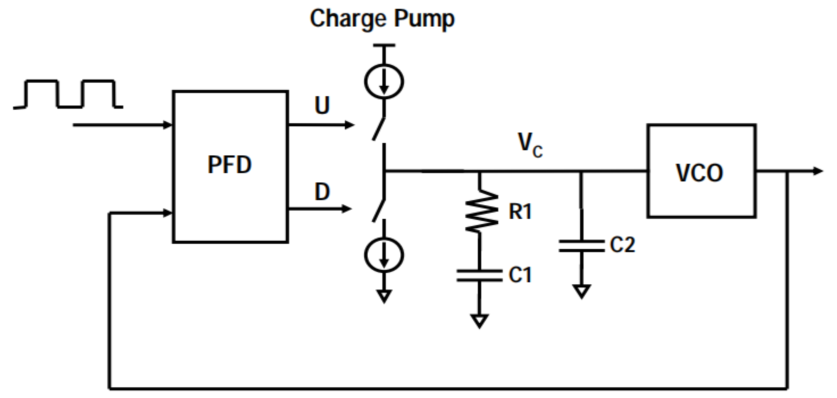

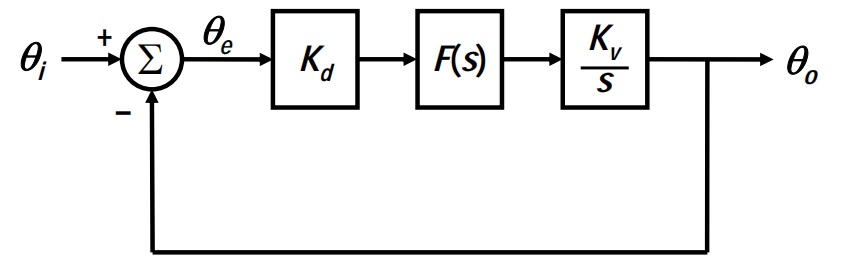

图 1 锁相环电路结构
为什么要锁相：
他们为什么称其为锁相 “技术”？ “锁相”不是目标，而是方法; 那么要实现什么？
PLL 结构模块
鉴频鉴相器 PFD Phase Frequency Detector
电荷泵 CP Charge Pump
环路滤波器 LPF Loop Filter
压控振荡器 VCO Voltage Control Osillator
降频器 Frequencvy Divider

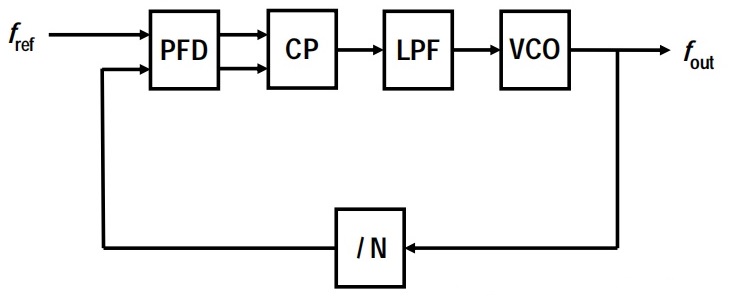

图 2 锁相环电路结构模块
PLL关键属性：
锁相环
零频偏
相对于传入载体高 Q 值的带通滤波 BPF
自动跟踪过滤器
同步
锁相环应用：
零频偏
频率合成
自动跟踪高Q滤波
时钟恢复
载波恢复
频率/相位解调
同步
偏移减少
纳米 (<=90nm) 技术中的PLL：
• PLL是一个小型混合信号系统:
例如：PFD（数字），电荷泵（模拟），
LPF（无源），VCO（模拟），分频（数字/模拟) (CML）
–它是常用的工艺评估工具
–对工艺角 PVT 变化非常敏感。
• PLL 是ASIC 环境中最敏感的模块之一
–片内校准和内置自测试正受到关注
–将来会采用自动PLL设计或全数字 PLL
图 3 锁相环典型模块图
锁相环电路 PLL 典型线性模型：
锁相意味着恒定的相位误差，或者实际上 “零频率锁定”
线性模型是否足以分析 PLL？
当我们对锁定范围内的 PLL 感兴趣时，通常是对的

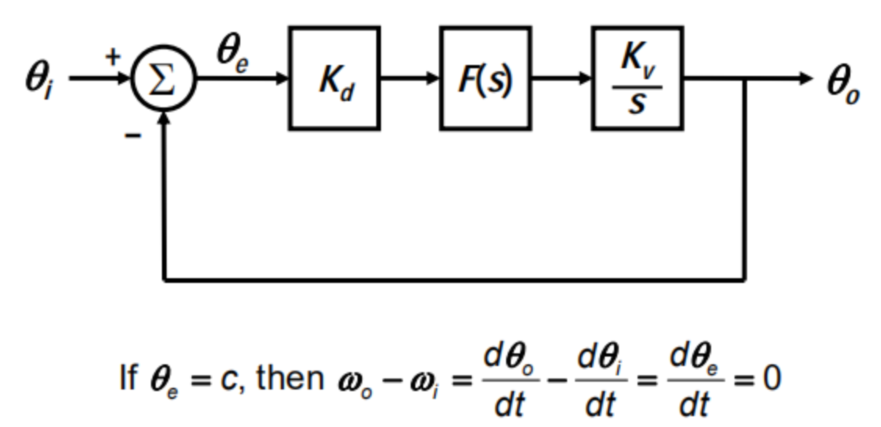

图 4 锁相环典型线性模型
锁频环 (FLL Frequency Locked Loop) 线性模型：
VCO 中没有1/s！ 所以FLL 比 PLL更稳定
那么，为什么 FLL 不受欢迎？ 频偏 (频率补偿 )问题！

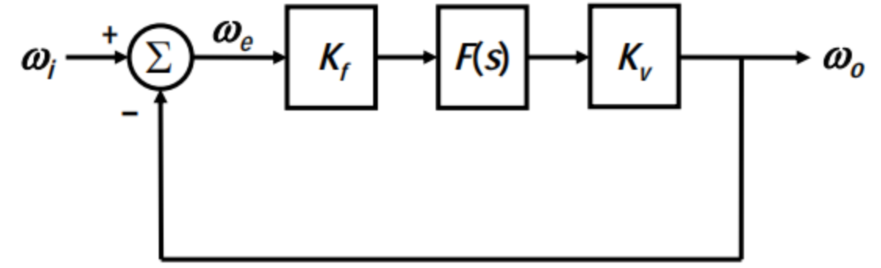

图 5 锁频环线性模型
为什么反馈如此重要？
在模拟系统中，没有绝对基准（例如1 + 1 = 2，变化量为+/- 15％？）
反馈对前向增益不敏感。
正反馈也在用（实际上, 它使用得更早）
如再生放大器，数字锁存器，振荡器等。

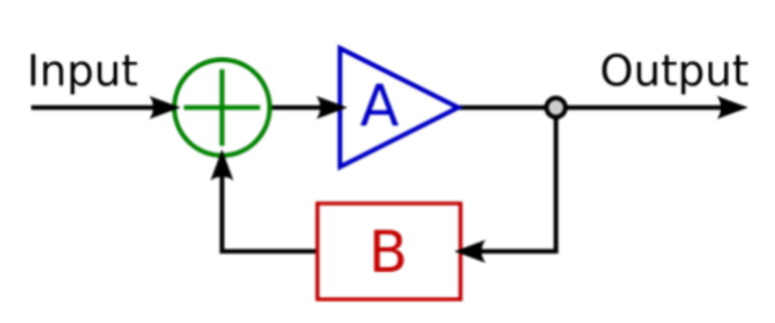

图 6 反馈系统
压控振荡器 VCO 特性：
根据控制电压来调制频率
自由运行频率ωo通常是指在调整范围内的中心频率
实际定义是无来自控制电压时的振荡频率）

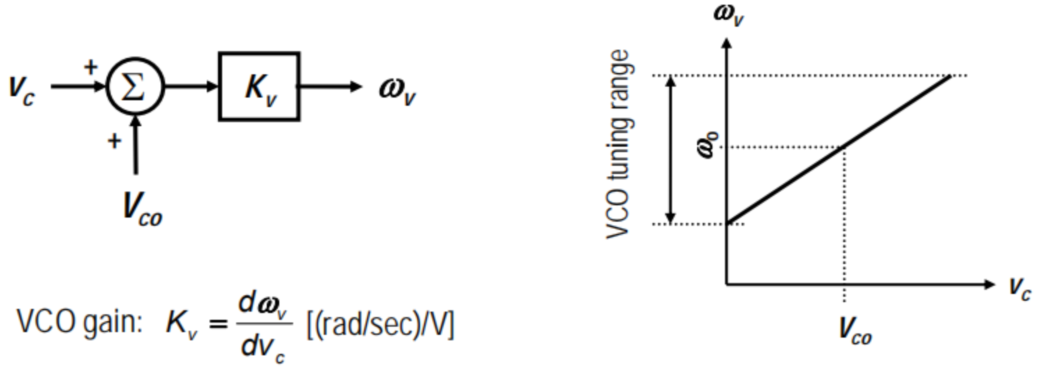

图 7 压控振荡器特性
鉴相器 (Phase Detector, PD) 特性 ：
对相位差产生电压响应
小信号分析中通常会忽略自由运行电压 Vdo

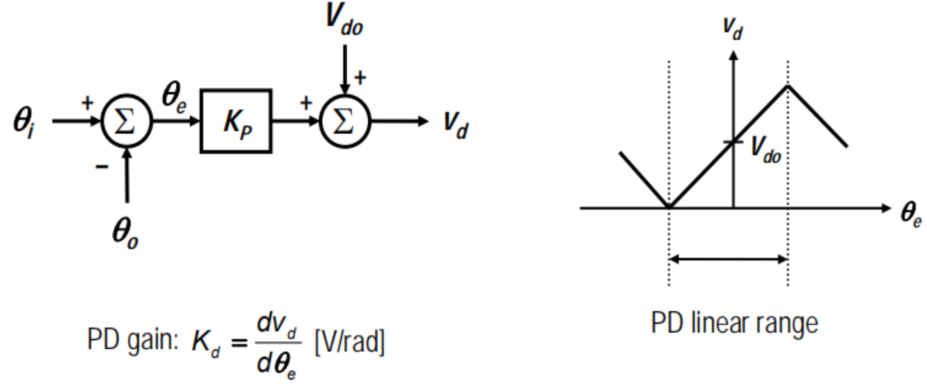

图 8 鉴相器特性
VCO 里的1/s：
1/s表示频率到相位的转换

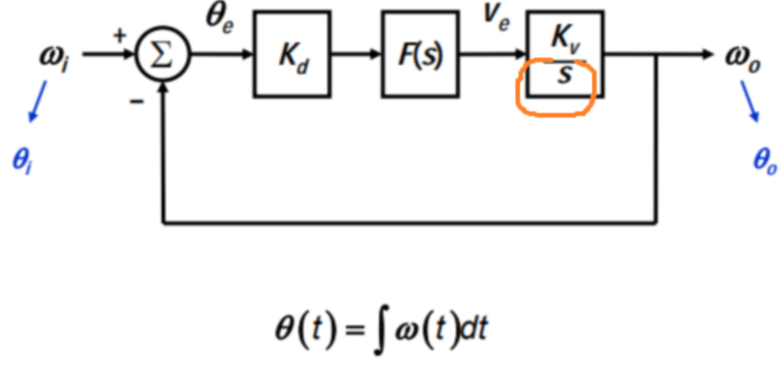

图 9 VCO 里的1/s
1/s 是由于 VCO 还是 PD?
“ 1/s”不是因为 VCO，而是因为使用相位误差作为误差估计
— 如果我们使用鉴频器代替鉴相器，就没有“ 1/s” !

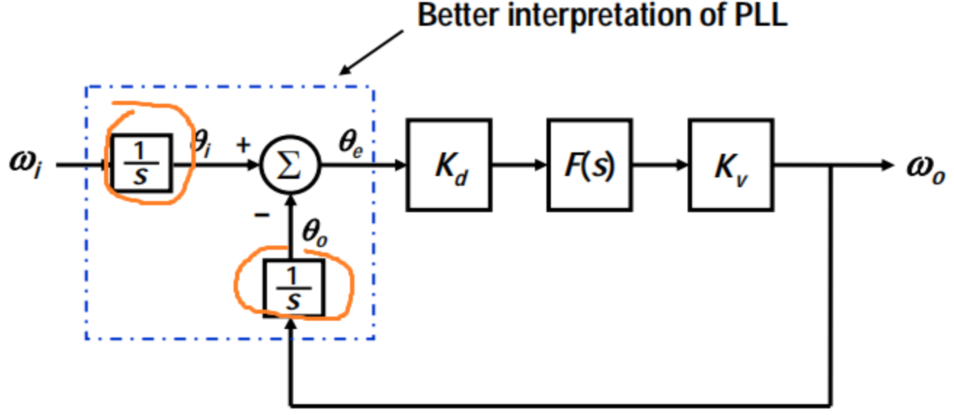

图 10 PLL 里的1/s
