锁相环分频器

分频器 Frequency Divider

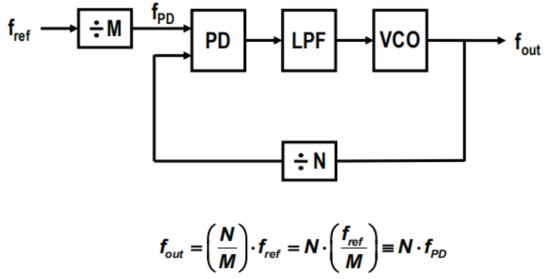

用于频率合成的分频器

-整数N分频器(数字)

-小数N分频器(数字+模拟)

-再生分频器(模拟)

设计考虑

工作频率

–必须大于VCO调整范围(不是PLL目标范围!)

–最大和最小分频比

–差分还是单端?

能耗

–分频器结构 –预分频器和计数器分区

–差分还是单端?

输入灵敏度

–对于差分分频器很重要

噪音

–需要重新计时?

–分频器环路本身对噪声敏感,同时也会向VCO注入噪声




图 1  分频器

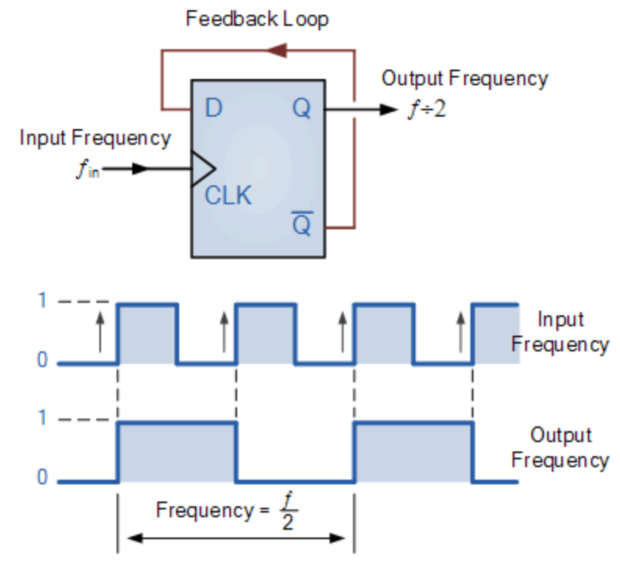

使用D型触发器进行频分

D型触发器的一个主要用途是用作分频器。 如果将D型触发器的 -Q 输出直接连接到 D输入,从而使器件具有闭环“反馈”,则连续的时钟脉冲将使每两个时钟周期使双稳态“切换”一次, 输出的频率为时钟脉冲。

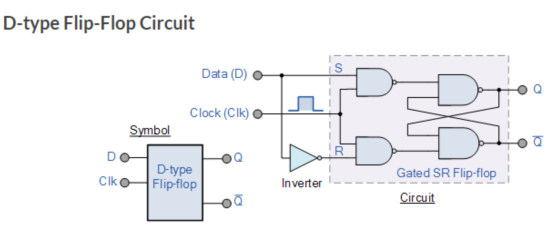

图 2 D触发器



图片1-1

图 3 D触发器二分频器



带有预分频器的分频 Frequency Division with Prescaler:

预分频器是双模分频器吗?

– 预分频器用于预分频,双模可直接使用在小数N分频 PLL中

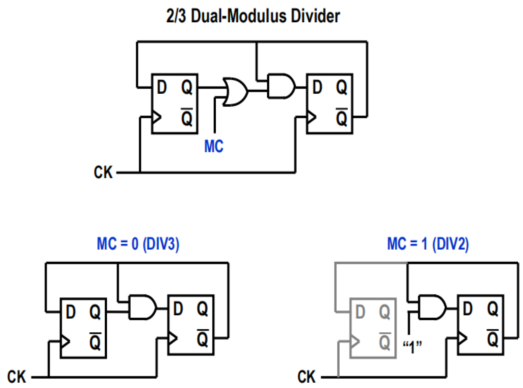

– 2/3 或4/5 预分频器也用于 2N/2N+1 双模分频器

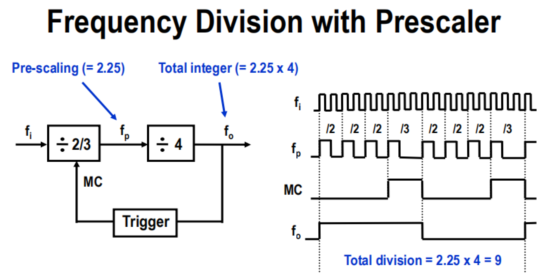

图 4 带有预分频器的分频

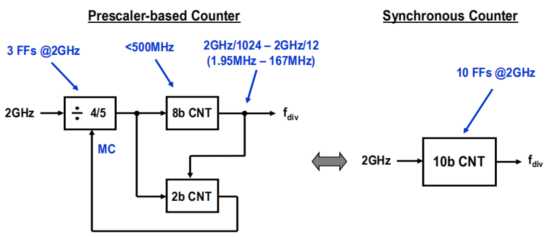

图 5  基于预分频器的计数器



为什么要预分频?

– 具有几个高频触发器的可编程分频比

可以使用电流模式逻辑CML预分频器 + CMOS计数器

脉冲吞吐双模分频器

Pulse Swallowing Dual-Modulus Divider:

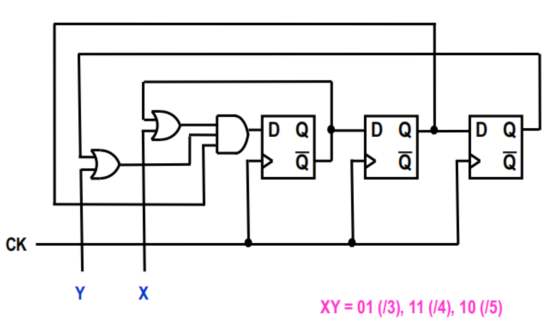

例:3/4/5 多模分频器吐脉冲可以延长到一个以上的周期




图 6  脉冲吞吐双模分频器




图 7  带有计数器的通用分频

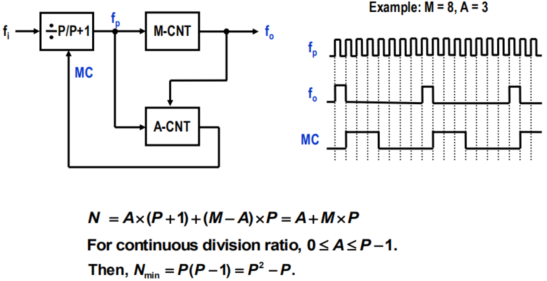

带有计数器的通用分频

最小分频比为P2-P,带有P/P+1 预分频器


例:P-16, M=262, A=5

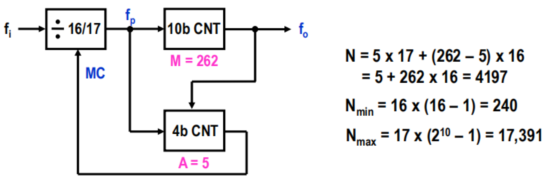

图 8 带有计数器的通用分频



只需简单增加 M-CNT 位数即可使 Nmax 更高 –无限制!

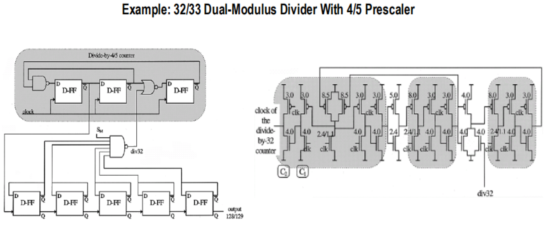

图 9  脉冲吞吐双模分频器



简单分频器 Simple Frequency Divider:

同步计数器 异步分频器

-可以完全编程 -低功耗,高速运行

-大功率,低速运行 -抖动累积

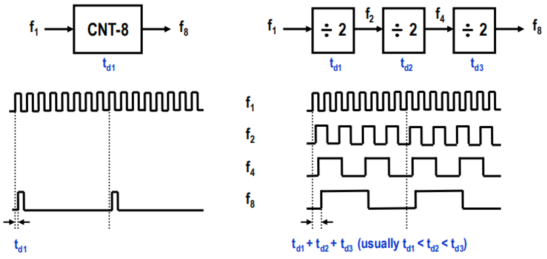

图 10  同步分频器 异步分频器



使用异步分频器同步输出

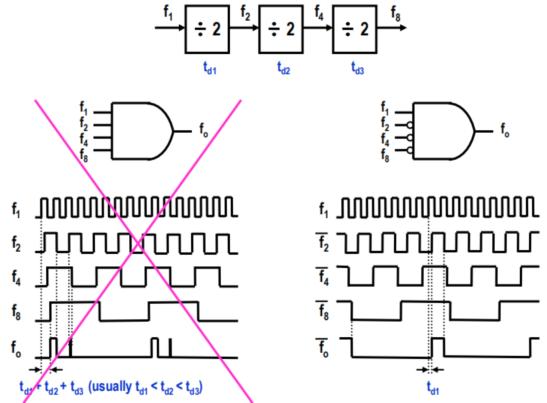

图 11  异步分频器同步输出



CMOS分频器 – 真单相时钟

True-single-phase- clock (TSPC):

功耗低,面积小

对于高频或极低频操作不可靠




图 12  CMOS分频器–真单相时钟



CMOS分频器 –电流模式逻辑Current mode logic (CML)

更好的PSRR

开关噪音小

高频低功率


图 13  CMOS分频器 –电流模式逻辑



电流模式逻辑分频器设计

速度

corner慢转角和高温(低带宽)

灵敏度 (!!)

corner快速拐角和高温(低增益)

直流净空 DC Headroom

片上偏置电流可实现固定电压摆幅

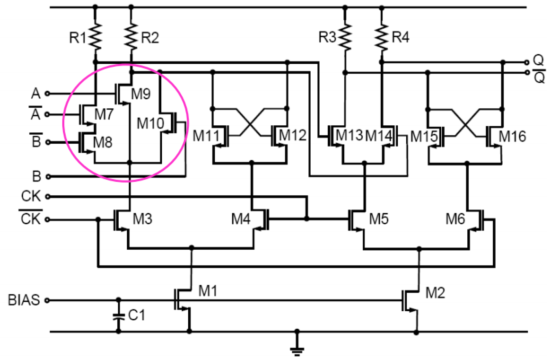

带有嵌入式或门的电流模式逻辑分频器




图 14  电流模式逻辑分频器




图 15  带有嵌入式或门的电流模式逻辑分频器



电流模式逻辑分频器设计流程:

确定电阻值–速度

确定 IB 值–可靠性和噪声

优化晶体管尺寸 –灵敏度

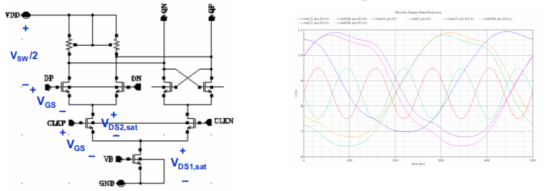

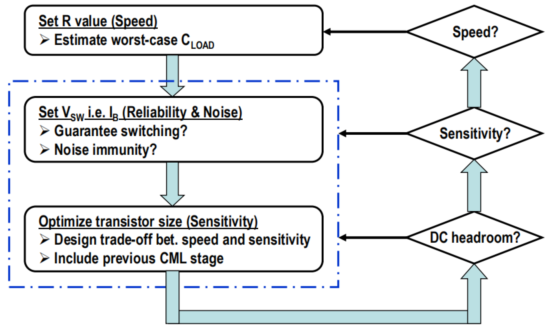

图 16 电流模式逻辑分频器设计流程

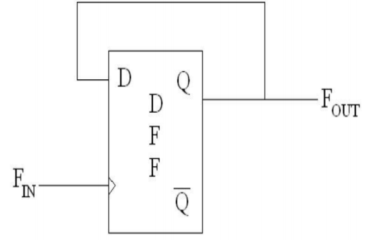

本案例中使用的分频器

简单的二分频

基于 D 触发器

数字电路




图片_1

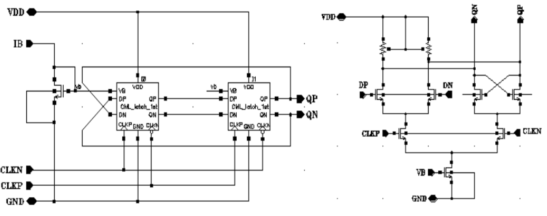

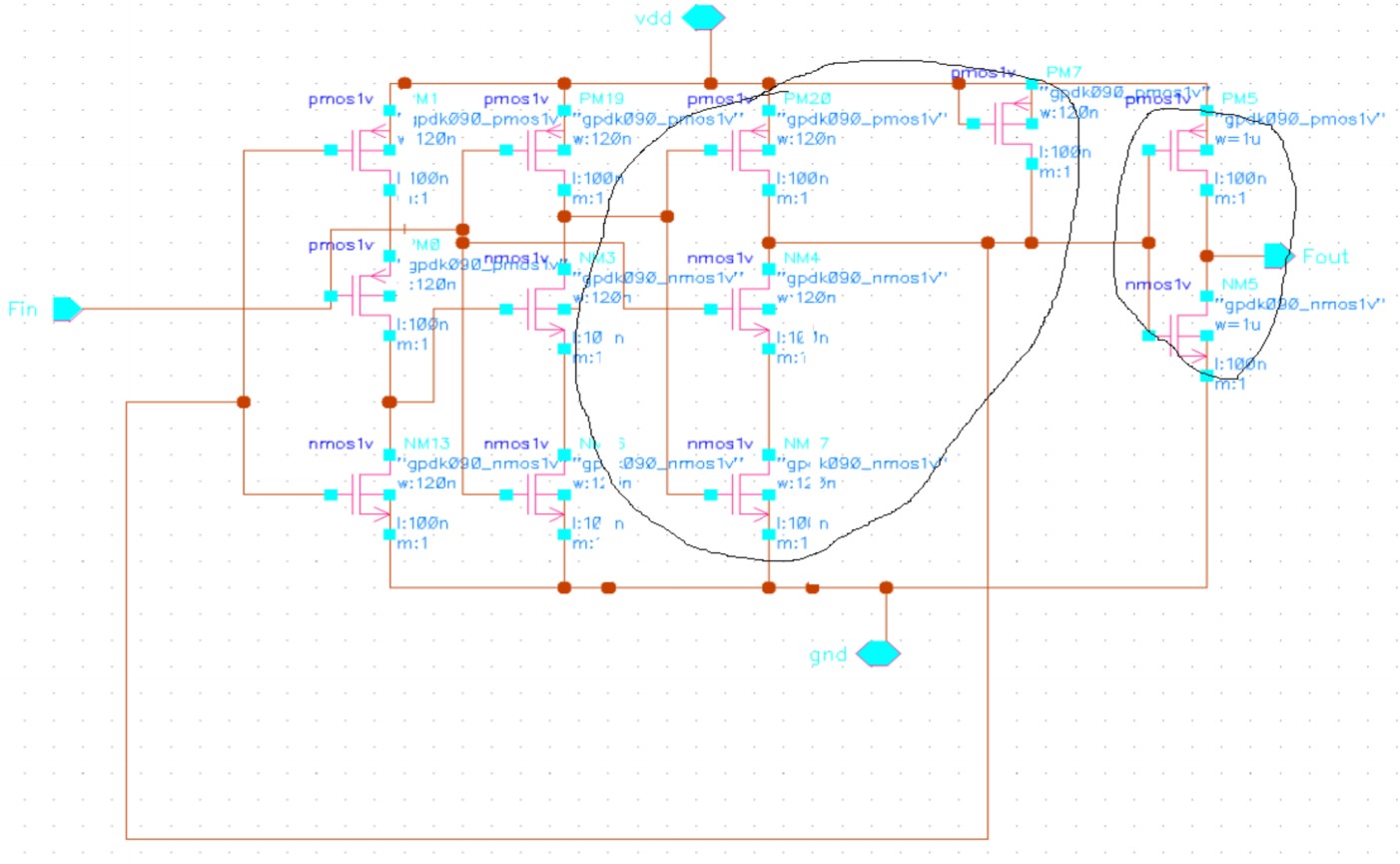

图 17 本案例中使用的分频器
