锁相环鉴频鉴相器

鉴频鉴相器 (Phase Frequency Detector, PFD)

鉴频鉴相器设计注意事项:



了解死区对 PLL 的影响

-PFD 的主要设计功能

务必与电荷泵 (Charge Pump) 协同设计!

• 工作频率

-PFD通常在FS应用中以低频运行

-差分还是单端?

•噪音

-标准CMOS逻辑中PFD的相位噪声可以忽略不计

-需要认真考虑PSRR ( Power Supply Rejection Ratio )

•相位分辨率

-单端优先(为什么?)

•不匹配

-不如电荷泵 CP 不匹配问题那么严重

-全差分电荷泵 CP 可以减轻 PFD 不匹配的情况



PFD 设计流程:

PFD 拓扑结构:

基于D 类触发器 DFF 还是基于置位复位锁存器( Reset Set Latch, RS) ?

静态还是动态逻辑?

极高速度的差分?

差分电荷泵还是单端电荷泵?



瞬态模拟:

始终与电荷泵CP一起运行

检查死区 — 确定脉冲宽度最小值

尝试匹配上升/下降 UP/DN 波形

通过循环打滑 Cycle Slipping 检查鉴相器输出



非理想 PFD:死区 Deadzone

称为”盲区”可以更容易理解

小的相位差产生非常窄的输出脉冲宽度

— 不足以完全打开电荷泵电流

PFD引起的死区

–由于PFD输出端的电容负载

电荷泵CP引起的死区

–由于电荷泵上的电流切换缓慢

锁相环鉴频鉴相器

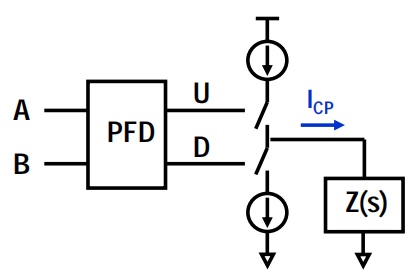

图 1 死区的概念



PDF_02

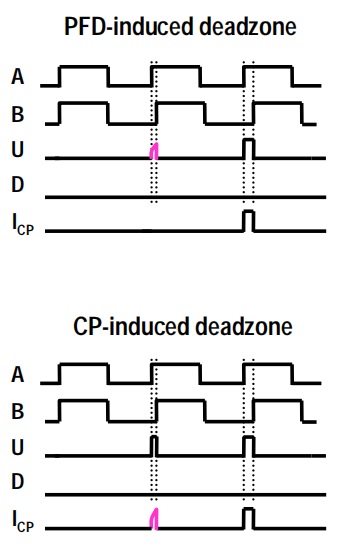

图 2 死区的发生



对锁相环性能的影响

PFD死区会降低PLL开环增益

如果观察到以下现象,就要怀疑可能是PFD死区问题:

–PLL带宽比预期的要窄得多

–PLL带宽对工艺角PVT变化非常敏感

(尤其是对于突发的电压依赖性)

–抖动/噪声性能差很多

PDF_03

图 3 电荷泵性能变差



PDF_04

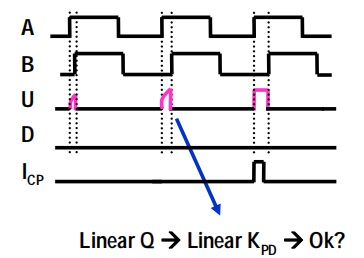

图 4 电荷泵引起的死区



在 TDC 的死区

TDC: Time-to-Digital Converter 时间数字转换器

PDF_05

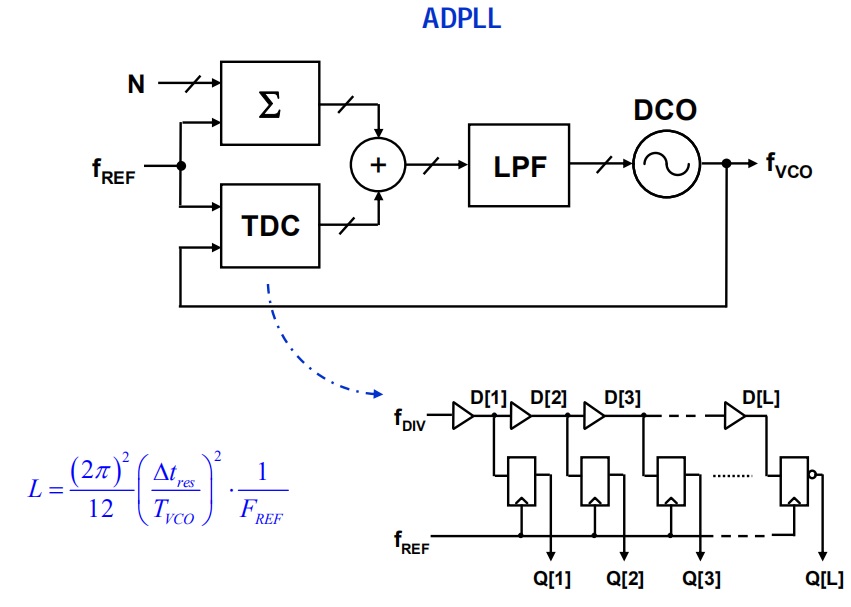

图 5 TDC 的死区



降低死区效应:

具有零相位差的非零脉冲宽度

–设置最小电荷泵CP开启时间

替代方法

–应用非零静态相位补偿的相位检测

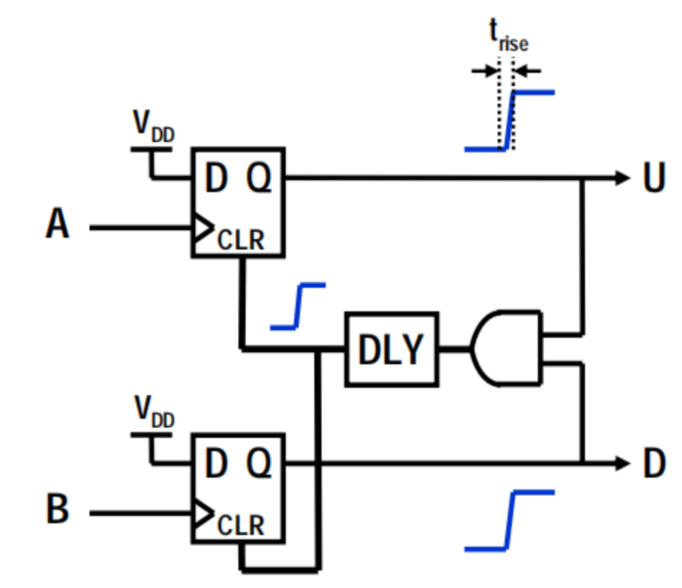

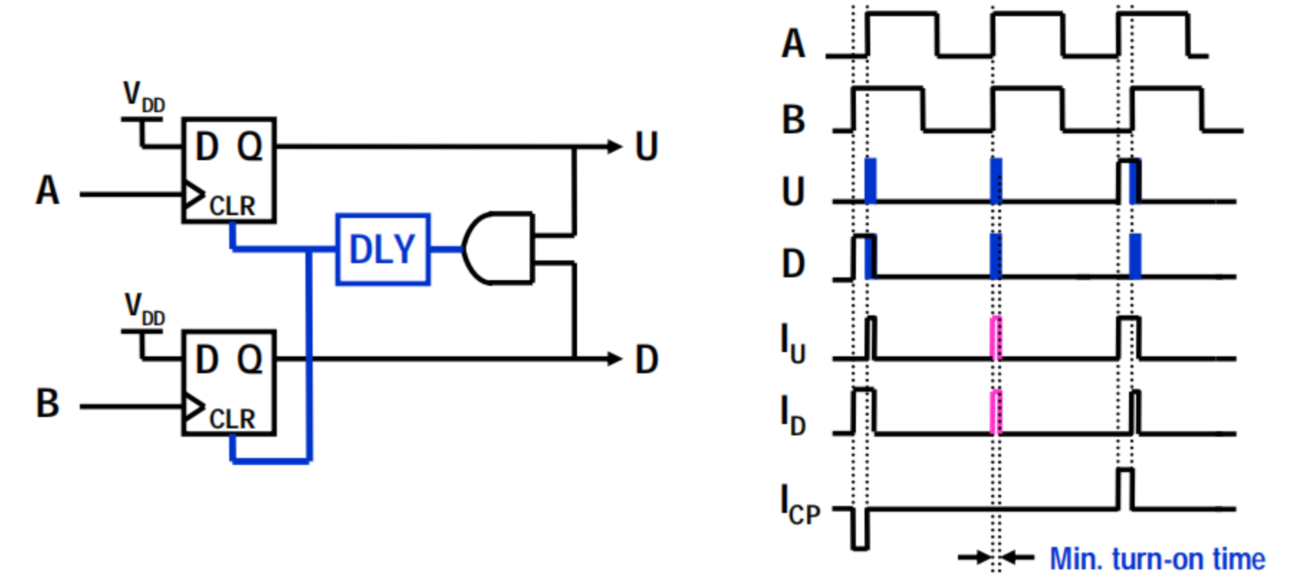

图 6 降低死区效应



单端PFD+单端电荷泵:

门延迟不匹配是单端电荷泵CP设计所固有的

–通过门 Pass Gate 通常用于补偿反相器的延迟

PFD不匹配的影响远小于电荷泵CP不匹配

–但是对于抑制电源噪声很重要(为什么?)

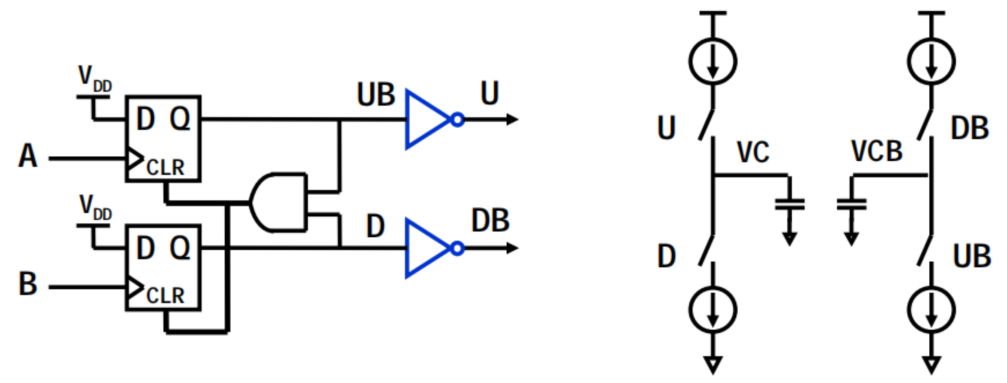

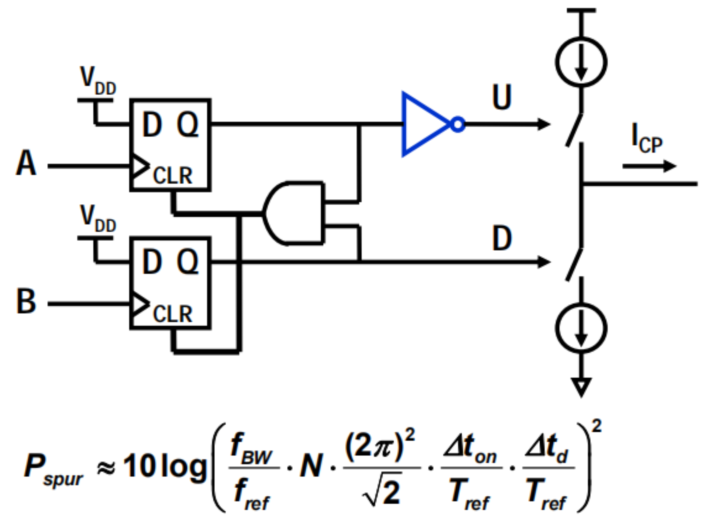

图 7 单端PFD+单端电荷泵



单端PFD+差分电荷泵:

对U / UB或D / DB不匹配不敏感



图 8 单端PFD+差分电荷泵



差分PFD+差分电荷泵:

标准CMOS中的10kHz PFD 可以维持100ps 的上升/下降时间

功耗可忽略不计

–在相同条件下,差分PFD 需要巨大的功耗!


图 9 差分PFD+差分电荷泵

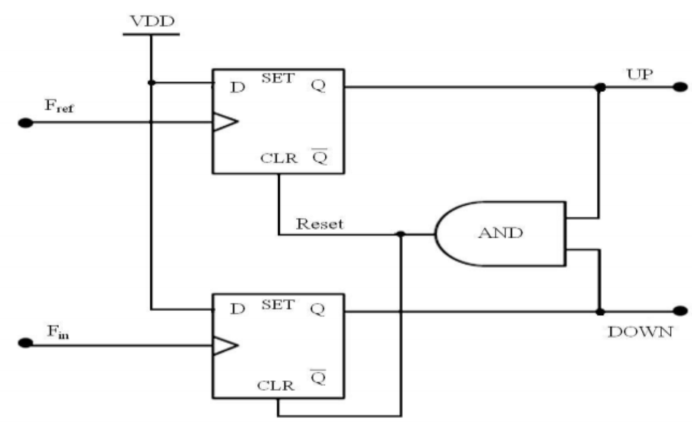

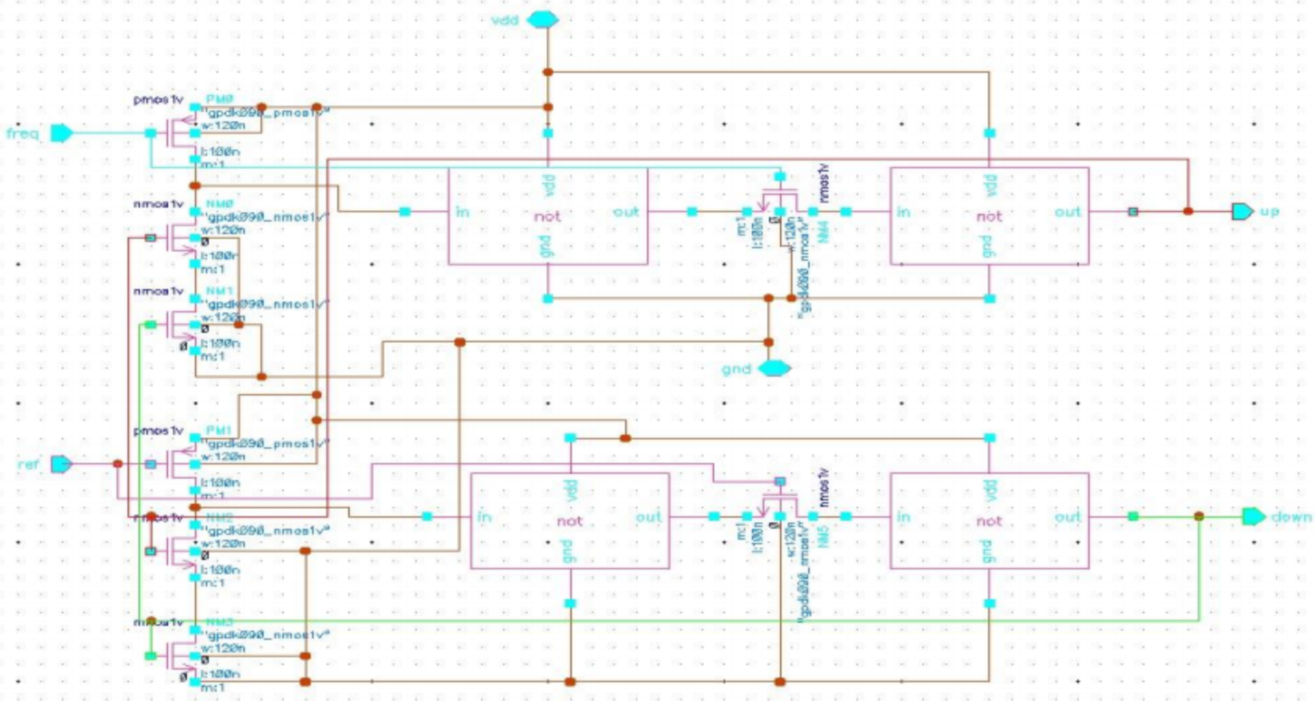

图 10 本案例电路原理图




图 11 本案例电路结构图
