环路滤波器电路设计：
无源环路滤波器
-线性
-没有额外的噪音贡献
-无法在直流上产生极点（CP PLL除外）
有源环路滤波器
-可以在直流上实现极点
-灵活选择R，C值 –可以降低C
-放大器产生的噪声
-增益带宽限制 –功耗
LPF 设计案例：
以100MHz频率步进计算C1，C2 和 R 使得建立时间小于150μs, 所需的最大频率误差为100Hz。

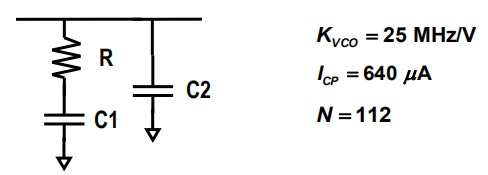

图 1 LPF 设计案例
首先从建立时间要求中获得固有频率
然后
环路滤波器设计案例：
可以工作吗？为什么?

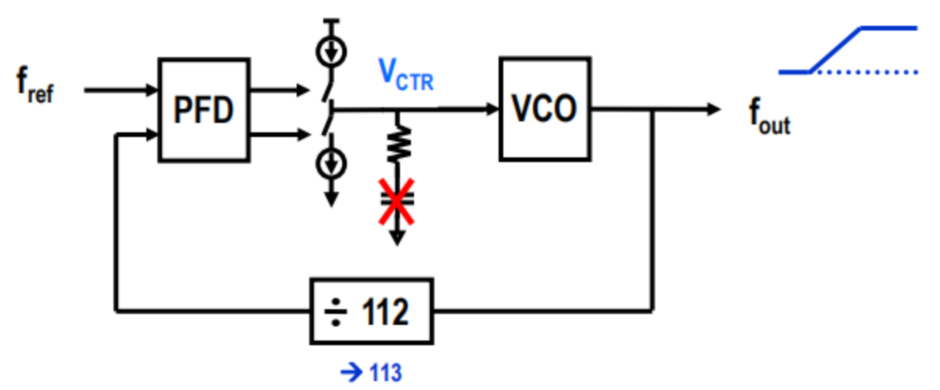

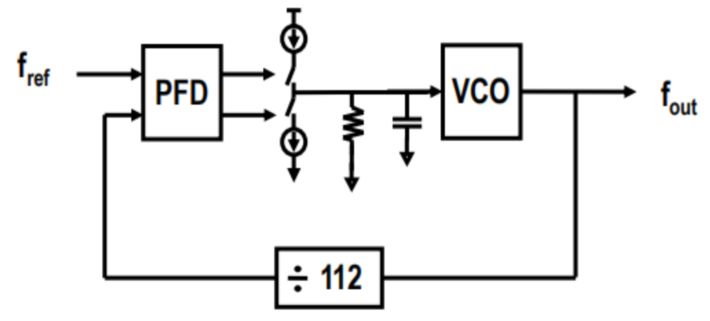

图 2 锁相环电路结构
环路滤波器电路设计：

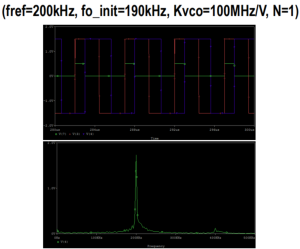

图 3 行为仿真

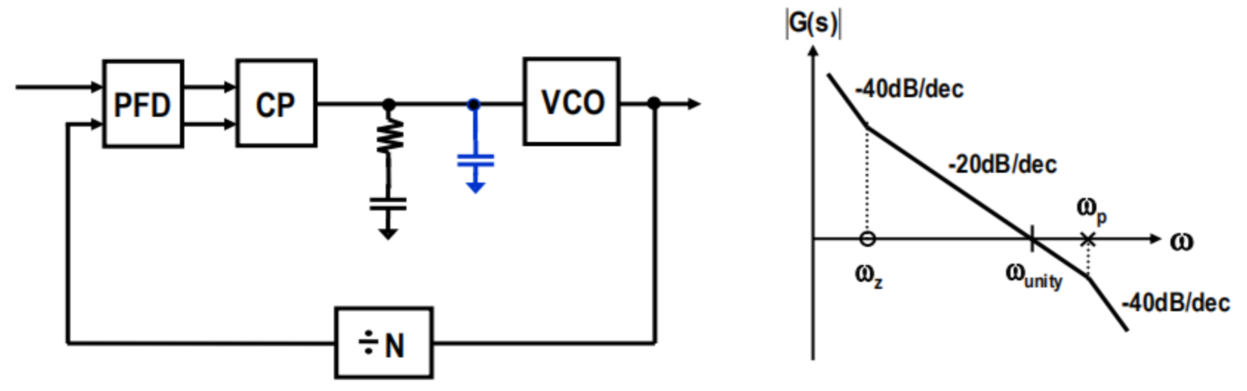

放置PLL的第三极
第三极可进一步抑制带外噪声和杂散
由于高阶极点，相位裕度降低

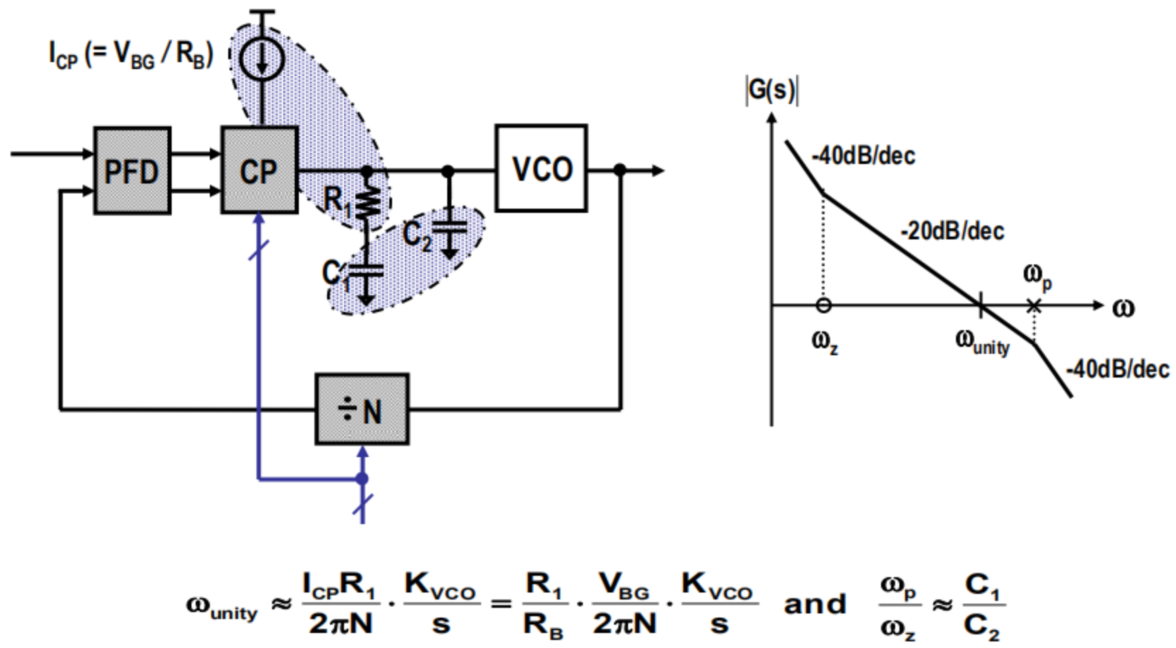

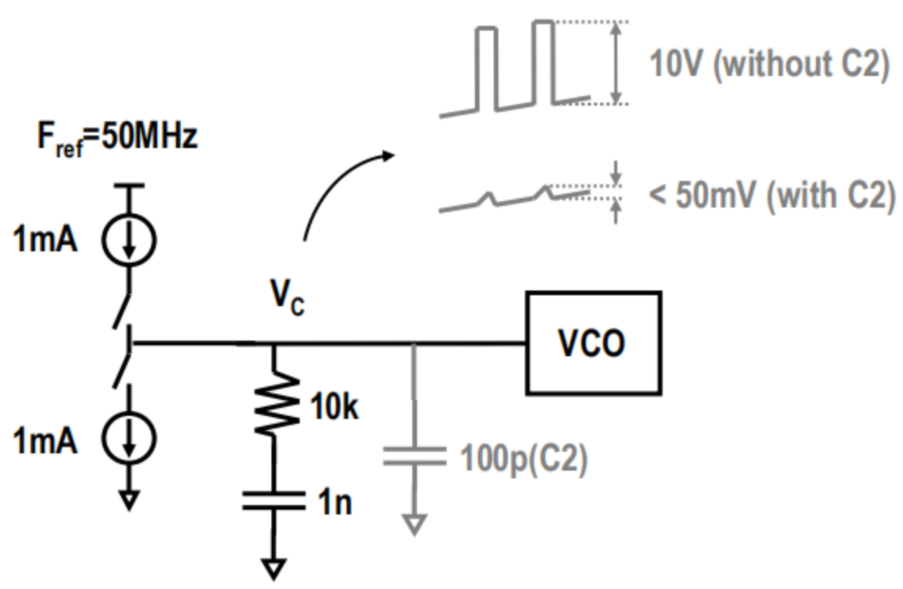

并联电容在 LPF 中的另一个作用：
实践中由于电压饱和，很少使用二阶PLL
图 4 PLL的第三极
图 5 并联电容

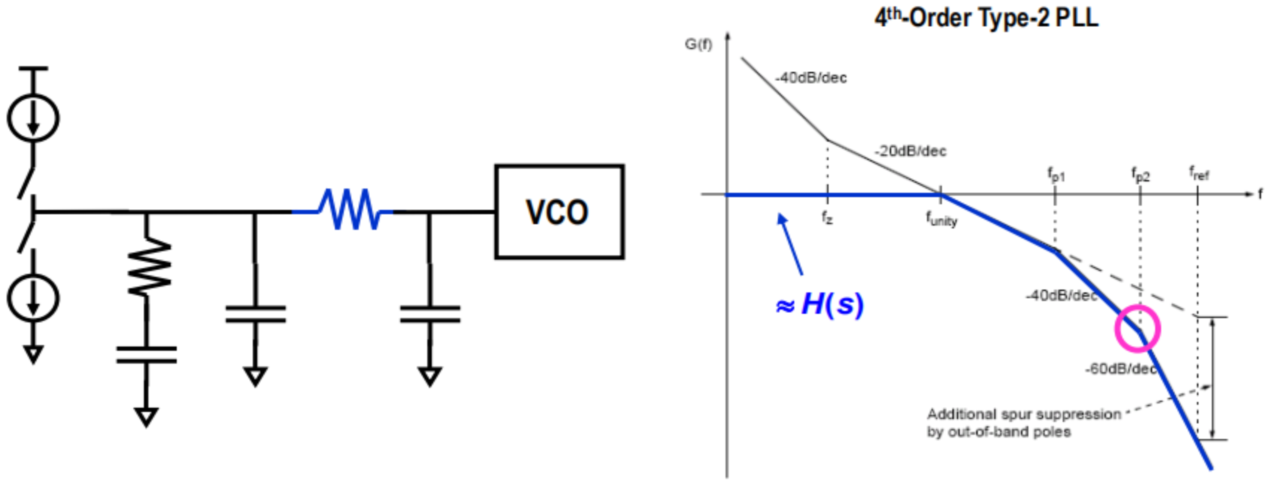

放置PLL的第四极
通常需要四阶 PLL来进一步减少杂散或
抑制分数N合成器中的量化噪声
图 6 PLL的第四极
四阶极点的另一个作用：

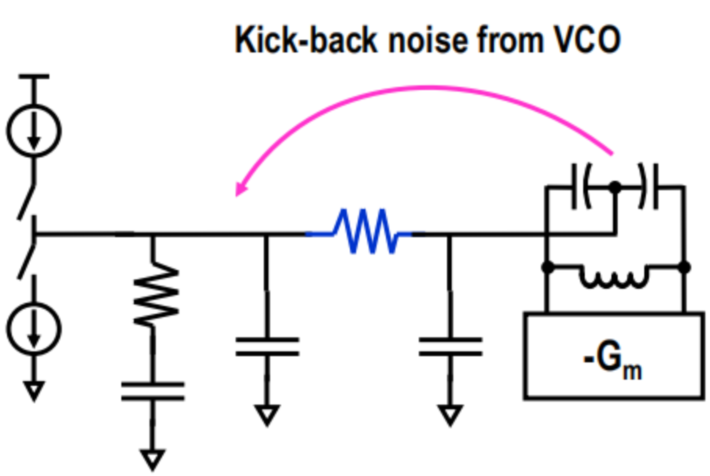

电阻可在LC VCO与LPF之间提供反向
图 7 噪声隔离
环形VCO中放置第四极

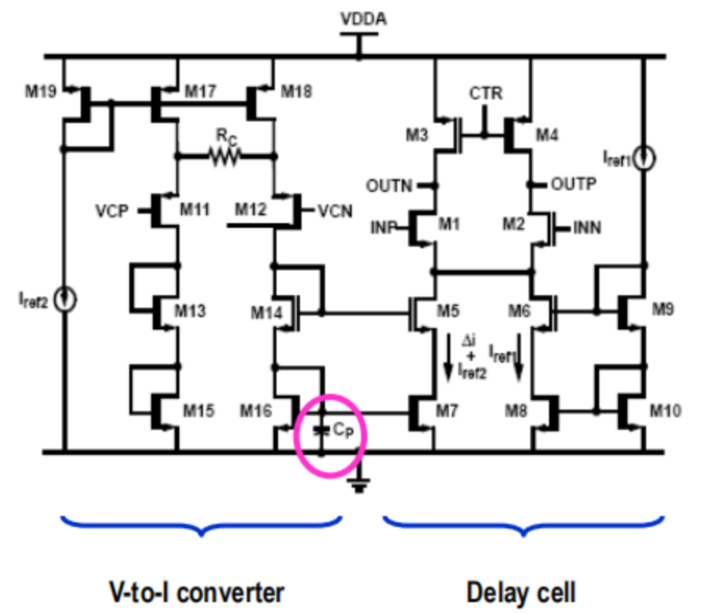

使用环形VCO时，通常会在 V-到-I 内部创建第四极
–可以最靠近 VCO 芯
图 8 环形VCO中放置第四极
高阶极点
有源环路滤波器
-可以在直流上实现极点
-灵活选择R，C值 –可以降低C
-放大器产生的噪声
-增益带宽限制 –功耗

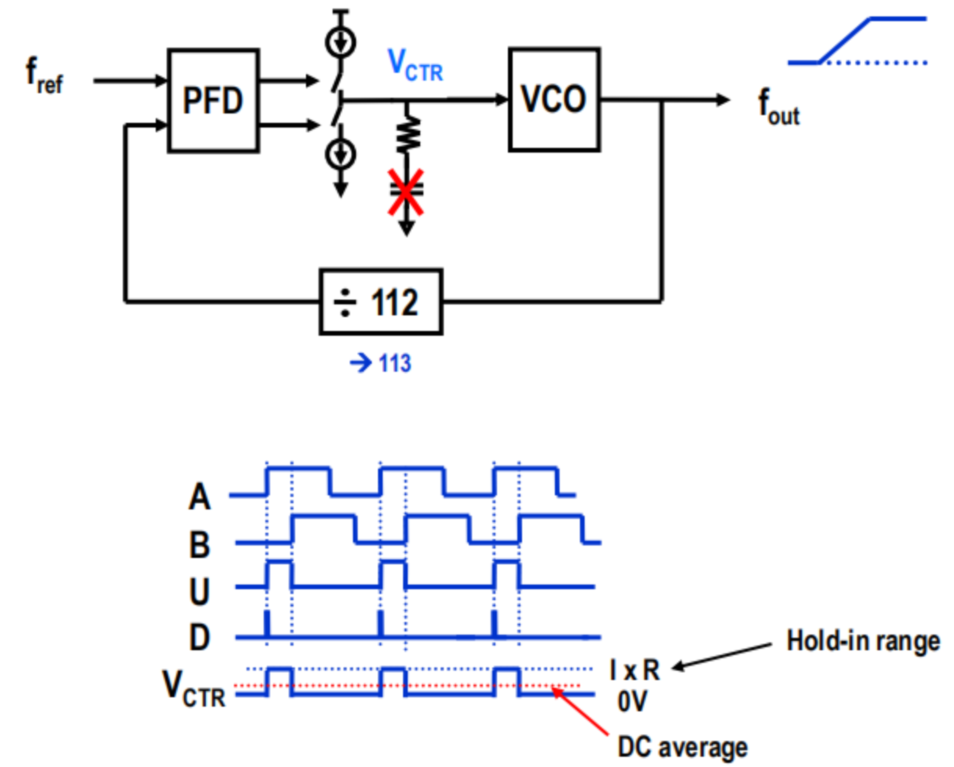

图 9 类型1，两阶 PLL
恒定 PD 增益
图 10 怎样降低 VCO 增益变化
用电路硬件监控 VCO 控制电压

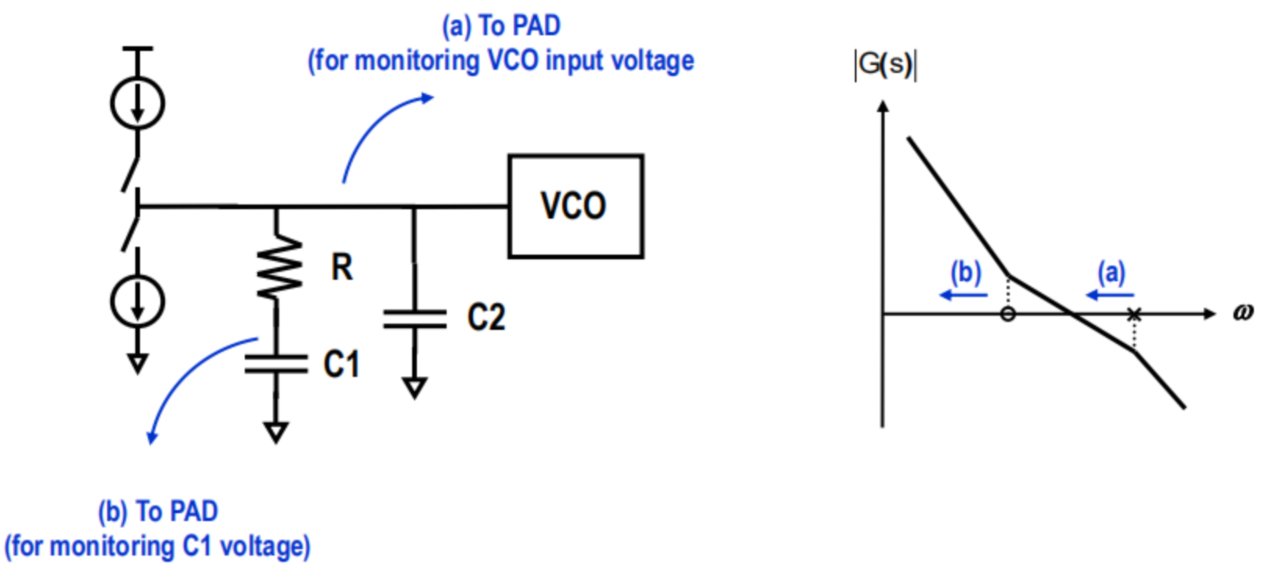

要监控VCO控制电压或测量V-F特性，测量C1电压而不是 VCO 输入电压（为什么？）
图 11 监控VCO控制电压

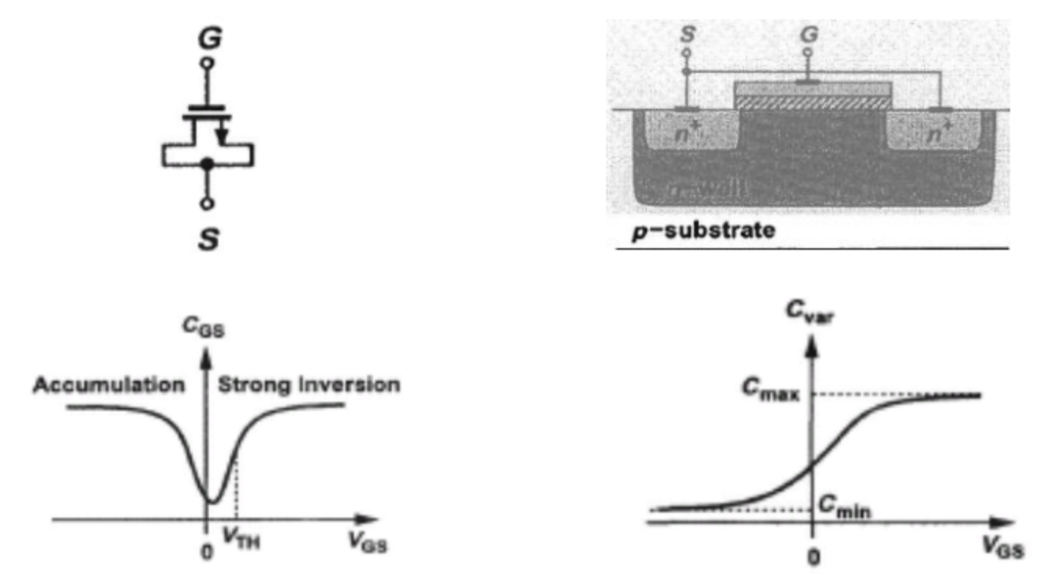

N阱中的N型场效应管–累积型可变电容
提供单调电容变化
图 12 一般 MOS 电容 累积型电容

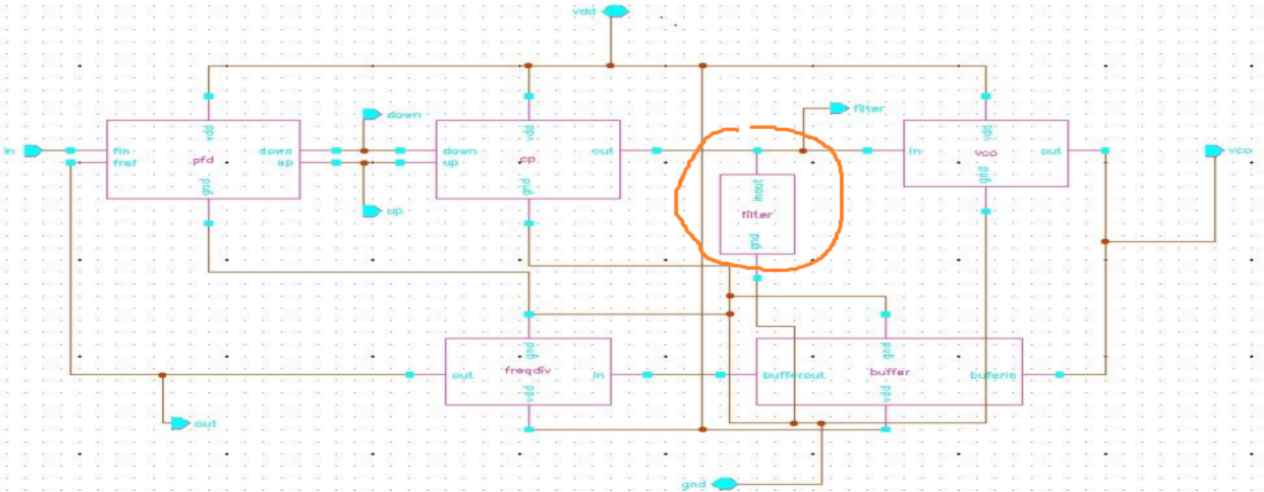

本案例电路
图 13 本案例电路结构图

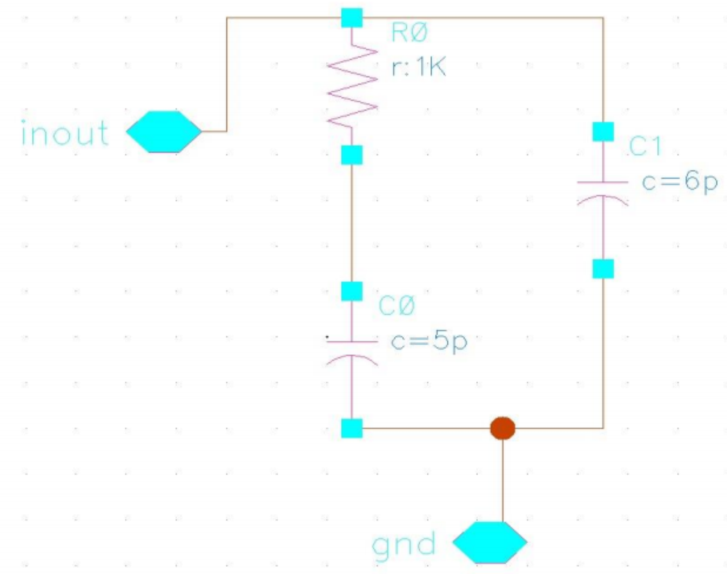

图 14 本案例电路原理图
