主板是什么？12分钟看懂一块电脑主板的基本构成
摘要：
电脑主板上密密麻麻的芯片、插槽、接口和针脚，究竟有什么作用？本期内容以一块高端 Z790 主板为例，从零介绍 CPU插槽、供电模块、内存插槽、PCI Express扩展区域、M.2固态硬盘接口、芯片组、外围接口以及 BIOS 固件，帮助初学者快速看懂一块电脑主板。
分类建议：
Computer Hardware
How Computers Work
Motherboard
标签：
电脑主板，主板结构，CPU插槽，内存插槽，PCI Express，M.2，芯片组，BIOS，电脑硬件，计算机原理
预计视频时长：
约13至15分钟。
主板是什么？12分钟看懂一块电脑主板的基本构成
开场
大家好，欢迎回到频道。
电路板、铜线、芯片、插槽、针脚、电阻、电容和大量精密的电子元器件组合在一起，共同构成了一块电脑主板。
第一次看到主板时，很多人可能会觉得：
上面密密麻麻全是接口和电子元件，根本不知道应该从哪里开始看。
但是，主板其实并没有想象中那么神秘。
它就像一座城市的交通中心。
CPU、内存、显卡、固态硬盘、机械硬盘、网卡、声卡和各种外围设备，都需要通过主板互相连接和交换数据。
主板本身通常不直接完成大量计算，但是它为所有核心硬件提供电源、通信线路、扩展接口以及运行规则。
没有主板，CPU、内存和显卡即使性能再强，也无法组成一台完整的电脑。
在这期视频中，我们将以一块微星 MEG Z790 GODLIKE MAX 高端主板为例，从零开始认识电脑主板。
看完这期视频以后，当你再次看到一块陌生主板时，就能够大致判断不同区域的作用。
第一章：主板和开发板有什么区别
开始之前，我们需要先区分两个容易混淆的概念。
电脑主板，英文通常叫作 Motherboard。
它的主要任务，是把CPU、内存、显卡、存储设备和外围接口连接起来，组成一台完整的个人电脑。
开发板，英文叫作 Development Board。
Arduino、STM32、Raspberry Pi、FPGA和RISC-V开发板，都属于开发板。
开发板通常用于学习、实验、软件移植、硬件设计和产品原型开发。
虽然电脑主板和开发板都属于电路板，但它们的用途和结构并不完全相同。
今天介绍的是台式电脑主板。
不过，学习主板的功能分区，也能够帮助我们理解其他类型的电子系统。
第二章：主板为什么看起来如此复杂
主板最基础的部分，是一块印刷电路板，也就是 P C B。
我们在主板表面能够看到很多细线，但真正承担信号传输任务的铜线，大部分隐藏在电路板内部。
现代高端主板通常不是只有一层线路，而是由多层铜线和绝缘材料叠压而成。
不同层可能分别负责电源、接地、高速数据以及低速控制信号。
这些元器件通过电路板内部的铜线连接起来，共同完成供电、通信、时钟同步和设备管理。
为了给供电模块、固态硬盘和芯片组散热，同时提高外观的完整性，很多中高端主板表面还会覆盖金属散热片和装饰装甲。
拆除这些装甲以后，就能够更加清楚地看到下面的接口和电子元器件。

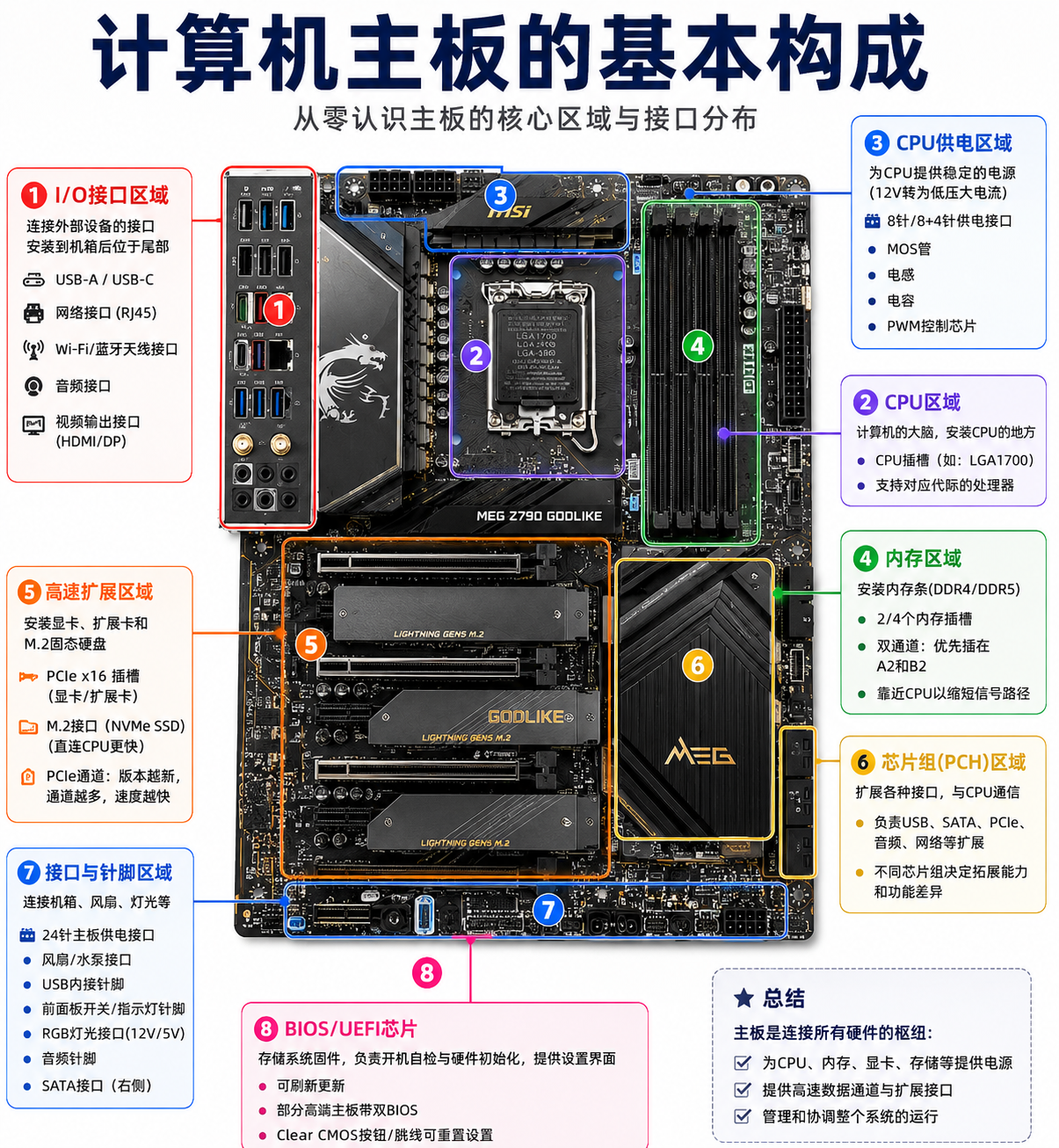

以常见的台式电脑主板为例，我们可以把它大致划分为六个区域：
左侧的 I O 接口区域。
中间偏上的 CPU 区域。
右侧的内存区域。
下方的扩展区域。
右下方的芯片组区域。
以及分布在主板四周的接口和针脚区域。
接下来，我们逐一认识这些区域。
第三章：后置 I O 接口区域
主板左侧的 I O 接口，是普通用户最经常接触的部分。
主板安装进机箱以后，这组接口会出现在机箱后部。
这里通常可以看到网线接口、USB Type-A接口、USB Type-C接口、音频接口，以及部分视频输出接口。
键盘、鼠标、耳机、麦克风、音响、打印机、移动硬盘和其他USB设备，都可以连接在这里。
一些主板还会提供 HDMI 或 DisplayPort接口。
不过，这些主板视频接口通常需要CPU内部集成显卡才能正常输出画面。
安装了独立显卡以后，显示器一般应该连接到独立显卡，而不是连接到主板的视频接口。
带有无线网络和蓝牙功能的主板，后置 I O 区域还会提供天线接口。
安装电脑时，需要把主板包装中的天线连接上。
如果不安装天线，Wi-Fi和蓝牙可能仍然能够工作，但信号强度和稳定性通常会明显下降。
不同主板提供的接口数量差异很大。
高端主板可能提供高速USB、Thunderbolt、高速网络和光纤音频接口，入门主板则可能只保留最常用的接口。
微星这块 Z790 GODLIKE MAX 主板就提供了双网口、Thunderbolt 4、USB Type-A、USB Type-C、无线天线和音频接口。(MSI)
第四章：CPU插槽和处理器区域
CPU是电脑的主要计算核心，经常被称为电脑的大脑。
它负责执行程序指令，完成算术运算、逻辑判断、数据搬运以及大量系统控制任务。
因此，CPU区域通常是主板最重要的部分之一。
在这个区域中，最容易识别的部件就是CPU插槽。
不同品牌、不同代际的处理器，使用的插槽可能完全不同。
例如，我们用来演示的 Z790主板采用英特尔 L G A 一千七百插槽，支持相应的第十二代、第十三代和第十四代英特尔酷睿处理器。(storage-asset.msi.com)
L G A的意思是，接触针脚主要位于主板插槽内，而处理器底部则分布着与这些针脚接触的金属触点。
安装CPU时，必须对准插槽方向。
处理器和插槽上通常会有三角形标记。
如果方向错误，或者使用蛮力按压，可能会压弯插槽中的针脚。
主板型号与CPU插槽必须兼容。
一颗处理器即使外观尺寸相近，只要插槽、电气定义或者固件支持不同，也不能安装到不兼容的主板上。
因此，购买主板之前，第一件事就是确认CPU型号和主板插槽是否匹配。
第五章：CPU供电模块是怎样工作的
在CPU插槽附近，我们通常会看到一个或者两个八针电源接口。
电脑电源通过这些接口，为CPU供电区域输入十二伏电压。
但是，CPU核心实际使用的电压远低于十二伏，而且需要根据负载快速、精确地变化。
因此，十二伏电压不能直接送入CPU。
CPU插槽周围分布着许多功率级、电感和电容。
这些元器件与 P W M 控制器共同组成了电压调节模块，也就是 V R M。
它的作用，是把电源提供的十二伏电压转换成CPU所需要的低电压大电流供电。
可以把它理解成CPU的专用电力变换站。
CPU工作负载很低时，供电模块减少输出。
CPU进入高负载状态时，供电模块需要快速增加电流，同时保持电压稳定。
现代高性能处理器需要的电流非常大，因此主板通常采用多相供电。
多组功率级轮流工作，可以分担电流、降低单个元件的压力，并减少电压波动。
不过，不能只看宣传中的“供电相数”判断主板好坏。
还需要考虑功率级规格、散热能力、电路设计、控制方式和实际测试结果。
作为高端型号，MEG Z790 GODLIKE MAX采用了二十六加二相供电设计，并使用一百零五安培智能功率级和双CPU供电接口。(storage-asset.msi.com)
但对于普通用户来说，并不一定需要如此强大的供电。
主板供电只要能够稳定支持所使用的处理器，就已经足够。
第六章：内存插槽区域
CPU在执行程序时，需要不断读取指令和数据。
但是，固态硬盘和机械硬盘的速度远远跟不上CPU。
因此，电脑需要使用内存保存当前正在运行的程序和数据。
内存可以看成CPU旁边的临时工作区。
关闭电源以后，内存中的数据通常会消失。
在现代台式电脑主板上，内存插槽一般位于CPU插槽右侧。
高端和标准 A T X 主板通常提供四个内存插槽，小型主板则可能只有两个。
DDR4和DDR5内存的插槽并不兼容。
它们的电气标准、缺口位置和工作方式都不相同。
购买内存前，必须确认主板支持的是DDR4还是DDR5。
我们示例中的主板提供四个DDR5插槽，官方标注的超频内存支持可达到七千八百以上的传输速率，但这并不代表任何CPU和任何四根内存都能够稳定达到这个数值。实际频率还会受到CPU内存控制器、内存数量、颗粒、布线、BIOS和参数设置影响。(storage-asset.msi.com)
在四插槽主板上，如果只安装一根内存，通常优先安装在 A 二插槽。
如果安装两根，通常使用 A 二和 B 二插槽，从而启用双通道。
不过，不同主板可能存在差异，最终应以主板说明书为准。
内存插槽之所以靠近CPU，是因为内存总线需要传输大量高速并行信号。
在主板上，我们有时会看到内存线路不是完全笔直的，而是呈现蛇形。
这样设计并不是为了美观，而是为了调整不同线路的长度，让相关信号尽可能在接近的时间到达目的地。
第七章：PCI Express和M.2扩展区域
CPU区域下方通常是主板的高速扩展区域。
这里最醒目的，是一条或者多条长形 PCI Express插槽。
最靠近CPU的长插槽通常用于安装独立显卡。
除此之外，PCI Express插槽还可以安装网卡、声卡、采集卡、存储控制器和其他扩展设备。
PCI Express通常写作 P C I e。
它同时包含代际和通道数量两个重要概念。
例如，PCI Express五点零乘十六，表示第五代PCI Express接口，拥有十六条数据通道。
接口代际越新，单条通道能够提供的理论带宽越高。
通道数量越多，总带宽通常也越大。
PCI Express四点零乘四的理论单向有效带宽大约是每秒七点九GB。
PCI Express五点零乘十六的理论单向有效带宽大约是每秒六十三GB。
但这些只是理论接口带宽，并不代表设备在真实应用中一定能够达到相同速度。(PCI-SIG)
扩展区域中还会看到M.2插槽。
M.2插槽最常见的用途，是安装 N V M e 固态硬盘。
直接连接CPU的插槽通常具有更短的数据路径和更低的延迟。
不过，对于普通存储使用，两种连接方式通常都能够提供很高的性能。
需要注意的是，主板上的PCI Express通道并不是无限的。
安装某些M.2设备以后，可能会让某个PCI Express插槽降低速度，甚至使另一个接口失效。
所以在安装多块扩展卡和多个固态硬盘之前，最好查看主板说明书中的通道共享表。
第八章：芯片组区域
在传统电脑架构中，人们经常使用“北桥”和“南桥”两个名称。
北桥主要负责CPU、内存和高速图形接口之间的通信。
南桥负责USB、SATA、音频以及其他相对低速的接口。
但是，在现代电脑中，内存控制器和主要PCI Express控制器已经集成进CPU。
原来的北桥基本消失了。
现在主板右下角常见的芯片，更准确的名称是芯片组，英特尔平台通常称为 P C H。
很多人仍然习惯把它称为南桥，但它与早期传统南桥并不完全相同。
CPU把最宝贵的高速直连通道留给显卡和主要固态硬盘。
芯片组则负责扩展更多USB、SATA、PCI Express和其他外围接口，再通过专用链路与CPU通信。
Z790芯片组本身能够提供一定数量的PCI Express、USB和SATA资源，并通过 D M I 四点零链路连接处理器。(Intel)
不过，芯片组能够提供多少资源，并不等于主板厂商一定会把它们全部做成接口。
每增加一个插槽、控制器或者高速接口，都会提高电路设计、布线、散热和制造成本。
因此，即使采用相同芯片组，不同价位主板的接口数量和规格也可能差别很大。
芯片组决定平台扩展能力的上限，而主板厂商决定如何利用这些资源。
第九章：主板四周的接口和针脚
在主板底部和右侧边缘，我们还能看到大量针脚和连接器。
这些针脚通常被称为主板接头或者 Header。
它们负责连接机箱、风扇、水泵、灯光和前置接口。
左下角常见的是前置音频接口。
连接机箱音频线以后，机箱前面的耳机孔和麦克风孔才能工作。
主板上还可能提供两种常见灯光接口。
第一种是十二伏四针 R G B 接口。
连接在这种接口上的灯珠通常只能同时显示相同颜色。
第二种是五伏三针 A R G B 接口。
它能够分别控制灯带中的多个灯珠，实现流水和渐变效果。
这两种接口的电压和针脚定义不同，不能混插。
接错接口可能损坏灯光设备。
风扇和水泵接口负责提供电源，同时让主板监控和调节转速。
水冷水泵则应按照说明书连接对应的 PUMP 接口。
USB内部接头用于连接机箱前面板的USB接口。
不同类型的接头可能对应USB二点零、USB三点零或者前置USB Type-C。
前面板接头通常连接机箱的开机按钮、重启按钮、电源指示灯和硬盘活动指示灯。
这组针脚很小，而且正负极和位置容易接错。
安装时最好对照主板说明书。
SATA接口主要用于连接机械硬盘、二点五英寸SATA固态硬盘以及部分光驱。
主板右侧的大型二十四针接口，则是主板的主要供电接口。
高端主板上还可能提供两位数故障代码显示屏和硬件状态指示灯。
电脑无法启动时，这些指示灯可以帮助判断问题发生在CPU、内存、显卡还是启动设备。
这块微星主板还提供多个风扇接口、温度传感器接口、RGB接口、USB接头、前面板接头和调试灯。(MSI)
第十章：主板上的其他控制芯片
除了CPU、内存和芯片组，主板上还安装着许多体积较小的控制芯片。
左下角常见的是音频编解码芯片，也就是人们常说的板载声卡的一部分。
它负责把数字音频信号转换成耳机和音响能够使用的模拟信号，也负责把麦克风输入转换成数字数据。
主板上还可能存在网络控制器、USB控制器、时钟发生器、传感器控制器、风扇控制器和PCI Express切换芯片。
有些高速接口不能直接由芯片组提供，还需要额外增加第三方控制芯片。
因此，主板并不是只有一个芯片在工作。
大量控制器、电源模块和接口芯片共同协作，才让整台电脑能够稳定运行。
第十一章：ATX、M-ATX和ITX是什么意思
除了芯片组和接口规格，主板还有不同的尺寸标准。
最常见的包括：
标准尺寸的 A T X。
较小的 Micro A T X，也常写作 M A T X。
更加紧凑的 Mini I T X。
以及尺寸更大的 E A T X。
主板尺寸首先决定它能否安装进机箱。
小型机箱通常无法容纳大型 A T X或者 E A T X主板。
主板尺寸也会影响能够容纳的内存插槽、PCI Express插槽、M.2插槽和其他接口数量。
但是，小主板并不一定代表性能差。
一些高端 Mini ITX主板虽然尺寸很小，供电、网络和接口规格仍然可能非常强。
所以不能只按照尺寸判断主板等级，还要查看具体型号和规格。
第十二章：BIOS和UEFI是什么
主板上的所有硬件，都需要一套最基础的程序负责初始化和管理。
这套程序传统上被称为 B I O S。
现代主板实际上普遍使用功能更完整的 U E F I 固件，但很多人仍然习惯把它称作BIOS。
当我们按下电脑开机按钮以后，CPU并不会立即运行Windows或者Linux。
主板固件会首先检查和初始化CPU、内存、显卡和存储设备。
如果基础硬件能够正常工作，固件才会寻找启动设备，并把控制权交给操作系统引导程序。
BIOS或者UEFI设置界面允许用户查看硬件状态，调整启动顺序、风扇曲线、CPU参数和内存参数。
在支持内存超频的主板上，还可以启用 X M P或者其他内存配置文件。
如果设置错误导致电脑无法启动，可以通过 Clear CMOS恢复默认设置。
有些主板需要关闭电源并短接指定针脚。
有些主板需要暂时取下纽扣电池。
高端主板通常会直接在后置 I O 面板上提供 Clear CMOS按钮和无需进入系统的BIOS更新按钮。
更新BIOS可以修复兼容性问题、安全问题和固件缺陷，也可能增加对新处理器或新内存的支持。
不过，更新过程中不能随意断电，而且应该严格按照主板厂商提供的步骤操作。
第十三章：怎样选择一块合适的主板
了解主板的基本结构以后，我们最后谈谈怎样选择主板。
对于普通用户来说，主要需要考虑五个方面。
第一是CPU插槽和兼容性。
主板必须能够安装并支持你准备使用的CPU。
除了插槽相同，还要查看主板的CPU支持列表和所需BIOS版本。
第二是主板尺寸。
确认 A T X、M A T X或者 Mini I T X主板能够安装进你的机箱。
第三是CPU供电和散热。
中低功耗处理器通常不需要非常豪华的供电。
高功耗处理器、长时间渲染或者超频使用，则需要更好的供电和散热设计。
第四是内存支持。
确认主板使用DDR4还是DDR5，支持多少插槽，以及你准备使用的内存是否出现在兼容列表中。
第五是扩展能力。
需要检查显卡插槽、M.2插槽、SATA接口、USB接口、网络接口、无线功能和前置接口是否满足需求。
不要只看芯片组名称，也不要只看主板外观。
两块同样使用Z790或者B760芯片组的主板，实际接口、供电和附加功能可能完全不同。
最可靠的方法，是打开产品规格页面和主板说明书，一项一项对照自己的需求。
结论
现在，我们已经从整体上认识了一块电脑主板。
主板看起来复杂，但把它按照功能划分以后，结构就会清楚很多。
左侧是连接键盘、鼠标、网络和音频设备的后置 I O 区域。
右侧是内存插槽。
下方是显卡、扩展卡和M.2固态硬盘使用的扩展区域。
右下方是负责扩展USB、SATA和其他接口的芯片组。
主板四周则分布着电源、风扇、灯光、前面板、USB和音频接头。
此外，BIOS或者UEFI固件负责在电脑启动时初始化硬件，并提供最基础的系统设置。
主板不是电脑中速度最快的计算单元，却是连接所有硬件的基础平台。
它为CPU提供电源，为内存和显卡提供高速线路，为硬盘和外围设备提供接口，也为整个系统建立启动和通信规则。
下一次看到一块主板时，你看到的就不再是一堆杂乱的芯片和插槽。
你会看到一个由供电、计算、存储、通信和扩展模块共同组成的完整系统。
如果这期内容对你有所帮助，欢迎点赞、订阅并分享给正在学习电脑硬件的朋友。
感谢大家的观看。
我们下期节目再见。
本文以微星 MEG Z790 GODLIKE MAX为结构示例。不同品牌、芯片组和尺寸的主板，在插槽、供电、通道分配和接口位置上可能存在明显差异。安装CPU、内存、电源线或前面板接线之前，应以具体主板型号的官方说明书为准。
