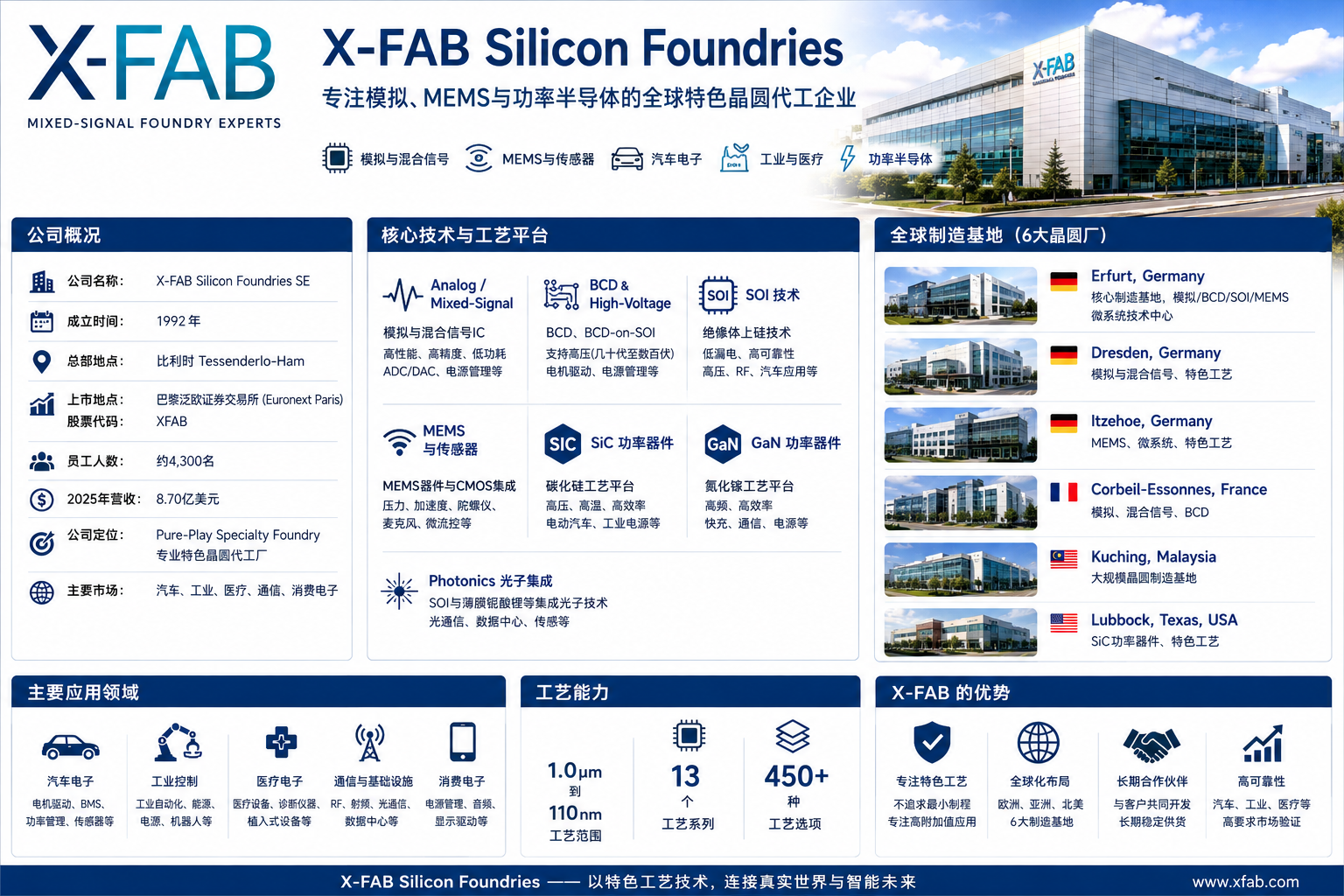

X-FAB Silicon Foundries：专注模拟、MEMS与功率半导体的全球特色晶圆代工企业
X-FAB Silicon Foundries SE 是全球重要的特色晶圆代工企业之一，尤其擅长模拟与混合信号、BCD、高压CMOS、SOI、MEMS、传感器以及SiC和GaN功率半导体。
如果说台积电的核心竞争力是3nm、2nm这样的先进数字逻辑制程，那么X-FAB走的是完全不同的一条路线：
不追求最小的晶体管，而是专注于那些需要模拟、高压、传感、功率以及特殊材料能力的芯片。
X-FAB把自己定位为一家Pure-Play Specialty Foundry，也就是专业特色晶圆代工厂。其主要客户来自汽车、工业、医疗以及通信和消费电子市场。
一、X-FAB是什么公司？
X-FAB起源于欧洲半导体产业，公司的发展历史可以追溯到1992年。
经过三十多年发展，X-FAB已经从一家欧洲晶圆厂发展成拥有全球生产网络的专业晶圆代工集团。
截至2025年，X-FAB拥有：
- 6个晶圆制造基地
- 约4,300名员工
- 2025年营收约8.70亿美元
公司自2017年起在巴黎泛欧证券交易所 Euronext Paris上市，股票代码为XFAB。
X-FAB Silicon Foundries SE的注册地址位于比利时Tessenderlo-Ham。
不过，X-FAB的制造和研发体系分布在欧洲、亚洲和美国，因此它实际上是一家高度国际化的晶圆代工集团。
二、X-FAB不是先进制程晶圆厂
理解X-FAB最重要的一点，是不要简单地拿它和台积电的3nm、2nm相比。
X-FAB目前主要提供大约：1.0μm到110nm 范围内的CMOS和SOI工艺。
公司拥有13个主要CMOS/SOI工艺系列，并提供超过450种不同工艺选项。
如果只看纳米数字，这些节点似乎都属于“成熟制程”。
但X-FAB真正竞争的并不是：谁能把晶体管做得最小。而是 谁能在一块晶圆上制造更复杂、更可靠的模拟、高压、传感和功率器件。
这就是所谓的 Specialty Foundry——特色晶圆代工。
三、X-FAB的六大晶圆制造基地
X-FAB目前拥有6个主要晶圆制造基地，分布在：
- 德国
- 法国
- 马来西亚
- 美国
主要生产地点包括：
Erfurt，德国
Erfurt是X-FAB非常重要的生产和技术基地，也是公司发展历史中最具代表性的基地之一。
这里长期发展模拟、混合信号和特色半导体工艺。
2026年，X-FAB又宣布进一步投资Erfurt基地，把这里建设成为更重要的Microsystems Technology——微系统技术中心。
Dresden，德国
Dresden位于德国萨克森州，是欧洲最重要的半导体产业集群之一。
X-FAB在这里拥有制造和技术业务，是其欧洲生产体系的重要组成部分。
Itzehoe，德国
Itzehoe也是X-FAB在德国的重要基地之一，重点涉及MEMS、微系统及相关特色制造技术。
Corbeil-Essonnes，法国
X-FAB法国工厂位于巴黎以南约35公里的Corbeil-Essonnes地区。
它是X-FAB欧洲晶圆制造网络的重要组成部分。
Kuching，马来西亚
X-FAB在马来西亚砂拉越州古晋拥有大型晶圆制造基地。
亚洲工厂可以帮助X-FAB提高产能，同时更加接近亚洲半导体和电子产业链。
Lubbock，Texas，美国
美国Lubbock工厂是X-FAB非常重要的特色半导体制造基地。
其中尤其值得注意的是：
SiC——碳化硅。
X-FAB长期在Lubbock发展SiC晶圆代工，并与Soitec等材料企业合作发展新一代SiC功率半导体制造技术。
这六座晶圆厂构成了X-FAB横跨欧洲、亚洲和北美的制造网络。
四、X-FAB最核心的能力：Analog / Mixed-Signal
如果只能用一个词概括X-FAB，那么这个词很可能是：Analog，也就是 模拟半导体。
现代计算机中的CPU和GPU主要处理数字信号：0和1。但现实世界并不是0和1。
温度、压力、声音、光、电压、电流、磁场、速度和位置，都是连续变化的物理量。
这些现实世界的信号首先需要经过：
Sensor → Analog Circuit → ADC → Digital System
才能进入数字处理器。
因此，模拟芯片实际上是现实世界与数字计算机之间的桥梁。
X-FAB正是这个领域的重要Foundry。
公司重点制造：
- Analog IC
- Mixed-Signal IC
- ADC/DAC相关芯片
- Sensor Interface
- Power Management
- High-Voltage IC
- Automotive IC
- Industrial IC
因此，X-FAB虽然没有制造最著名的CPU或者GPU，却深深参与现代电子系统的底层硬件。
五、CMOS与SOI工艺
X-FAB拥有非常丰富的CMOS和SOI工艺平台。
CMOS大家比较熟悉，它是现代集成电路最基本的制造技术之一。
SOI则是：Silicon on Insulator ，即 绝缘体上硅。
普通硅芯片中的晶体管直接制造在硅衬底上，SOI则在器件层和衬底之间加入绝缘层。
这种结构可以带来很多优势，例如：
- 降低寄生电容
- 减少漏电
- 改善高压隔离
- 提高抗干扰能力
- 改善高温性能
因此SOI特别适合：
- 汽车电子
- 高压电路
- RF
- BCD
- 工业电子
- 功率管理
X-FAB在这一领域拥有长期技术积累。
六、BCD与高压芯片
X-FAB另外一项非常重要的技术就是：BCD。
BCD代表：Bipolar + CMOS + DMOS
这三种器件可以在同一颗芯片中分别处理：模拟信号、数字控制和高功率输出。
所以BCD非常适合：
- PMIC
- Motor Driver
- Gate Driver
- Battery Management
- Automotive IC
- Industrial Control
- Power Conversion
X-FAB还长期发展：BCD-on-SOI。也就是把BCD技术和SOI结合起来。
公司表示，其开发BCD-on-SOI技术已经超过25年，并建立了非常完整的Foundry BCD-on-SOI工艺组合。
这也是X-FAB与普通成熟制程晶圆厂之间的重要区别。
七、MEMS是X-FAB的一张重要名片
X-FAB除了制造传统集成电路，还拥有很强的：
MEMS——Micro-Electro-Mechanical Systems
也就是：微机电系统。
MEMS可以把微型机械结构和电子电路结合在一块芯片或者封装系统中。
例如：
X-FAB最大的特点之一，就是能够提供：
MEMS with or without integrated CMOS
也就是说，客户既可以制造单独的MEMS器件，也可以把MEMS和CMOS电子电路进行更深度的整合。
这使X-FAB在传感器和微系统产业链中占有一个非常特殊的位置。
八、汽车芯片是X-FAB的重要市场
汽车是X-FAB最重要的终端市场之一。
现代汽车中存在大量并不需要5nm或者3nm的芯片。
例如：
这些产品真正需要的是：
高可靠性、高电压能力、宽温度范围以及十年以上的稳定供应。
这恰恰是特色工艺晶圆厂的优势。尤其是在汽车产业中，一款芯片设计完成并通过认证之后，往往需要连续生产很多年。
因此：
长期稳定供应能力，有时候比先进制程更加重要。
X-FAB把汽车、工业和医疗列为其最主要的目标终端市场。
九、工业市场
工业电子也是X-FAB非常重要的市场。
工业设备通常需要：
- 高可靠性
- 高耐压
- 长生命周期
- 高温工作能力
- 抗电磁干扰
- 稳定供货
典型应用包括：
这些设备的芯片更新周期与消费电子完全不同。一部智能手机可能两三年就换代。但一台工业设备可能工作 10年、20年甚至更长。
因此，工业半导体非常适合X-FAB这样的成熟和特色工艺Foundry。
十、医疗芯片
医疗是X-FAB另外一个很有特色的市场。
医疗电子往往涉及：
这些产品不一定需要先进逻辑制程，却非常重视：精度、可靠性、低功耗和长期稳定性。
X-FAB把医疗市场作为公司主要特色应用领域之一。这也是它和普通消费电子晶圆厂不同的地方。
十一、SiC：进入新能源汽车功率半导体
近年来X-FAB另外一个非常重要的发展方向是：
传统硅功率器件在高电压、高温和高功率环境下存在一定限制。
SiC具有：
- 更高击穿电场
- 更高工作温度
- 更低开关损耗
- 更高功率密度
因此特别适合：
- 电动汽车逆变器
- 车载充电器
- 快速充电桩
- 工业电源
- 数据中心
- 太阳能逆变器
X-FAB已经建立6英寸SiC制造平台，并持续扩大相关能力。
美国Lubbock工厂是其SiC业务的重要基地。
十二、GaN：X-FAB进一步进入宽禁带半导体
除了SiC之外，X-FAB还在发展：
GaN——Gallium Nitride，氮化镓。
2025年，X-FAB与IQE达成合作，推进GaN功率半导体技术开发。
X-FAB目前的技术路线包括：8英寸GaN-on-Silicon
也就是：在8英寸硅晶圆上制造GaN器件。
这种方法有一个非常重要的意义：
可以尽量利用成熟的8英寸半导体生产设备制造GaN器件。
如果能够实现大规模量产，就有机会进一步降低GaN芯片成本。
X-FAB目前已经把：
SiC + GaN
作为宽禁带功率半导体的重要发展方向。
十三、Photonics正在成为新的技术方向
X-FAB近年来还在加强：
Photonics——光子技术。
传统芯片通过电子传输信息。
Photonics则利用：
光。
2026年1月，X-FAB与LIGENTEC进一步扩大合作，推进SOI和薄膜铌酸锂等集成光子技术的规模化制造。
这意味着X-FAB正在从传统的：
Analog + MEMS
进一步扩展到：
Analog + MEMS + Power + Photonics。
十四、为什么X-FAB不追3nm和2nm？
这是理解X-FAB最重要的问题之一。
如果我们只用纳米衡量半导体技术，很容易得到一个错误结论：
110nm当然比3nm落后很多。
但问题是：
不是所有芯片都需要3nm。
假设我们需要制造一个300V电机驱动芯片。
真正的问题不是：能不能塞进100亿个晶体管。
而是：它能不能安全控制300V电压？
又比如制造一个压力传感器。
真正的问题不是：晶体管够不够小。
而是：能不能准确测量压力。
再比如SiC MOSFET。
真正的问题是：能不能在800V甚至更高电压下高效率工作。
所以 CPU、GPU和AI加速器竞争的是：Transistor Density。
而X-FAB竞争的是：Device Physics + Process Integration + Reliability。
这两者实际上是两个不同的半导体世界。
十五、X-FAB与TSMC有什么区别？
X-FAB和台积电都是Pure-Play Foundry，但两家公司核心竞争方向完全不同。
台积电主要擅长：
核心是：先进制程。
X-FAB主要擅长：
- Analog
- Mixed-Signal
- BCD
- SOI
- High Voltage
- MEMS
- Sensors
- SiC
- GaN
- Photonics
核心是：特色工艺。
所以，X-FAB并不是一家“小型台积电”。
更加准确的理解是：
它是一家专门解决特殊半导体制造问题的Foundry。
十六、X-FAB与DB HiTek有什么区别？
X-FAB和DB HiTek其实比X-FAB和台积电更加相似。
两家公司都重点发展：
- Analog
- Mixed-Signal
- BCD
- High Voltage
- Power Semiconductor
- Specialty Process
但是X-FAB的技术范围更广。
除了传统模拟和BCD之外，它还有很强的：
- MEMS
- Microsystems
- SiC
- GaN
- SOI
- Photonics
能力。
同时X-FAB拥有横跨：
欧洲 + 亚洲 + 美国
的六座晶圆厂制造网络。
所以可以把DB HiTek理解为一家非常典型的：
韩国8英寸模拟与功率特色Foundry。
而X-FAB则更像一家：
全球化的模拟、MEMS、传感器与功率特色Foundry集团。
十七、X-FAB的行业地位
X-FAB并不是全球最大的晶圆代工公司。
按照营收规模，它与台积电、三星、中芯国际、联华电子等大型Foundry存在明显差距。
但是X-FAB所占据的市场并不完全与这些企业重合。
它真正重要的地方是：
为那些先进逻辑制程无法解决，或者根本没有必要使用先进制程的芯片提供制造平台。
它的核心能力可以概括为：
Analog + Mixed-Signal + BCD + SOI + MEMS + SiC + GaN + Photonics
这是一套非常有特色的技术组合。
十八、总结
X-FAB Silicon Foundries是一家全球性的专业特色晶圆代工企业。
它并不与台积电正面竞争最先进的2nm或者3nm逻辑制程，而是重点发展：
其制造网络包括位于德国、法国、马来西亚和美国的6个晶圆制造基地。2025年，公司营收约8.70亿美元，拥有约4,300名员工。
X-FAB最值得关注的地方，是它代表了半导体行业中经常被忽视的另一面：
很多芯片真正需要的是：
更高电压、更准确的模拟信号、更好的传感能力、更高的可靠性以及更长的产品生命周期。
这正是特色晶圆代工存在的价值。
从这个角度看，X-FAB并不是一家“制程不够先进”的晶圆厂。
恰恰相反：
它是在另一条技术维度上不断向前发展的专业半导体制造企业。
