在半导体行业，我们经常听到三个英文单词：Wafer、Die 和 Chip。它们都与芯片有关，却代表着不同的概念。
一片晶圆上为什么会有几百个小方格？这些小方格是不是一颗颗芯片？为什么晶圆切割之后得到的东西叫Die，而不是直接叫Chip？一颗CPU里面又可能包含多少个Die？
理解这些问题，是学习半导体制造、CPU、GPU、先进封装和Chiplet技术的重要基础。
简单来说，Wafer是制造芯片的晶圆，Die是晶圆上形成的独立集成电路裸片，而Chip则是使用范围更广的名称，既可以指裸片，也经常用于指经过封装的集成电路产品。
不过，这三个概念之间的关系并不是简单地把一块晶圆切成许多小块就能完全解释的。现代芯片还涉及晶圆测试、封装、多裸片集成以及先进的三维互连技术。
一、什么是Die？
Die在半导体领域通常翻译为裸片，也经常称为芯片裸片或晶粒。其复数形式是Dies，也可以写作Dice。
一个Die通常是指在半导体晶圆上制造出来的、具有特定电子功能的独立电路单元。
例如，一颗CPU的Die内部可能包含处理器核心、缓存、控制逻辑和其他电路结构。
一个GPU Die可能包含大量并行计算单元、缓存以及图形或计算相关电路。
一个存储器Die则可能包含大量用于保存数据的存储单元和相关控制电路。
这些电路通常由大量晶体管、互连导线、绝缘结构以及其他微电子器件组成。
需要注意，Die最初并不是单独存在的。
在半导体制造过程中，工厂通常在整片晶圆上同时制造许多Die。制造完成后，再经过测试和切割等步骤，将它们分离出来。
因此，Die既可以指晶圆上尚未分离的独立电路区域，也可以指切割完成后的独立半导体裸片。
这是理解Die最重要的一点。
二、什么是晶圆（Wafer）？
Wafer是晶圆，通常指一片经过精密加工的薄片状半导体基片。
现代CPU、GPU和绝大多数数字逻辑芯片通常使用硅晶圆（Silicon Wafer）制造。
硅晶圆一般由高纯度单晶硅加工而成，具有圆形外观、规定的厚度以及高度平整的表面。
常见晶圆直径包括150毫米、200毫米和300毫米，其中300毫米晶圆广泛用于现代先进逻辑芯片制造。
在芯片制造开始之前，晶圆通常只是一片经过严格加工和检测的半导体材料。
半导体制造厂利用光刻、刻蚀、薄膜沉积、离子注入、热处理以及其他复杂工艺，在晶圆上逐渐形成晶体管和互连结构。
经过大量加工步骤，一片晶圆上就可以形成许多独立的集成电路区域。
这些区域就是Die。
晶圆的重要作用，是为这些电路提供统一的制造平台，让半导体工厂能够批量制造大量微电子器件。
因此，Wafer本质上是制造基片，而Die是建立在该基片上的独立电路单元。
三、什么是Chip？
Chip在中文中通常翻译为芯片。
与Wafer和Die相比，Chip的使用范围更广。
在日常生活中，人们提到CPU芯片、GPU芯片、存储芯片或者人工智能芯片，通常是指能够实现某种电子功能的集成电路产品。
这些产品可能已经完成封装，可以安装到主板或其他电子设备中。
例如，电脑中的CPU处理器通常以封装产品的形式安装在主板插槽上。
但在半导体技术文献和工程交流中，Chip有时也可以指尚未封装的集成电路裸片。
因此，不能简单地规定Die一定是未封装芯片，而Chip一定是封装之后的产品。
更加准确的理解是：Die通常强调晶圆上形成的独立半导体电路实体，而Chip是一个含义更广、依赖具体语境的术语。
如果需要特别强调已经完成封装的产品，可以使用Packaged Chip或者Packaged IC等表达。
四、Wafer、Die和Chip最重要的区别
我们可以从制造流程理解这三个概念。
首先，半导体材料供应商生产高质量硅晶圆。
晶圆进入半导体制造厂之后，工厂按照设计要求，在晶圆上制造大量晶体管和电子电路。
这些电路按照一定的布局排列在晶圆上，每个独立的电路单元通常称为Die。
制造完成后，晶圆通常需要经过电气测试，确认哪些Die符合规定要求。
随后，晶圆经过切割，分离成独立的裸片。
通过适当的封装技术，裸片获得外部电气连接、机械保护以及必要的散热结构。
最后，产品还需要经过最终测试，才能作为合格芯片进入市场。
因此，对于典型的单裸片集成电路产品，可以将主要流程理解为：

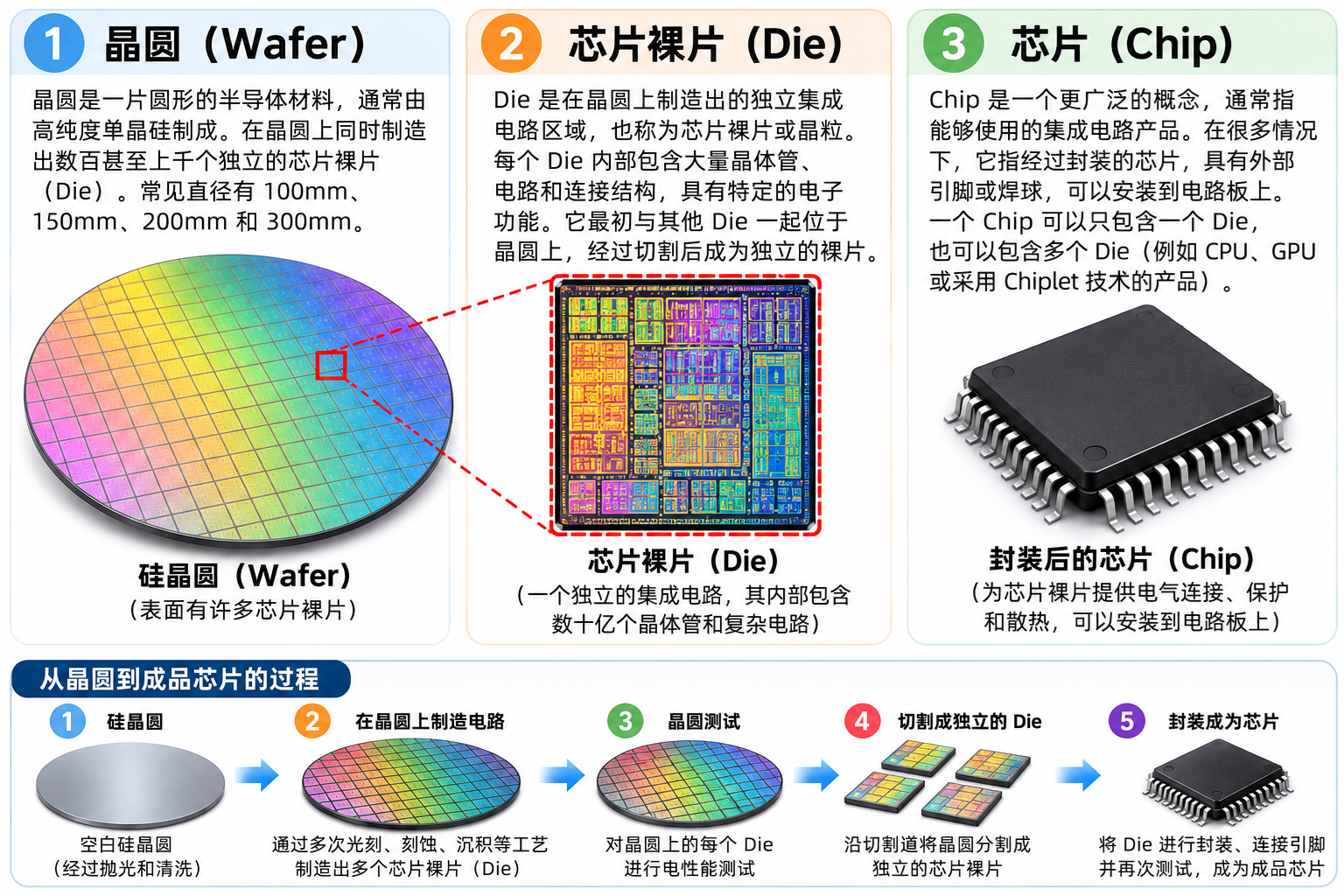

硅晶圆（Wafer）→ 在晶圆上制造集成电路 → 芯片裸片（Die）→ 晶圆测试与切割 → 裸片封装 → 成品芯片（Packaged Chip）。
这是传统单裸片芯片产品的一种简化制造流程。
实际工业生产中，不同产品可能采用不同的测试和封装顺序。一些现代先进封装产品还可能在一个封装内部集成多个Die。
五、为什么晶圆上有许多小方格？
观察一片制造完成的晶圆，经常可以看到表面排列着许多规则的小方格。
这些小方格通常就是一个个Die。
例如，一块300毫米晶圆上，可能排列几百个相同尺寸的处理器裸片。
每个Die的内部都可能包含数量庞大的晶体管和复杂的电路连接。
它们不是制造完成后才被放到晶圆上的，而是在同一片晶圆上，通过共同的半导体制造流程形成的。
晶圆上的Die通常按照规则的阵列进行布局，以便提高晶圆利用率，并满足光刻、测试和切割等制造要求。
相邻Die之间一般会保留一定宽度的区域，称为划片道（Scribe Line或Dicing Street）。
划片道主要为后续晶圆切割提供空间。
在某些制造流程中，这些区域也可能包含用于工艺监控和电气测量的测试结构。
当晶圆完成制造后，设备可以沿着预定划片区域，把不同Die分离出来。
因此，晶圆上的小方格并不是独立贴上去的小芯片，而是在同一片半导体材料上加工出的独立电路区域。
六、一个Die里面有什么？
一个Die并不是一块简单的硅材料，而是一套经过精密制造的微电子系统。
以现代CPU Die为例，它可能包含多个处理器核心、缓存、寄存器文件、指令译码电路、算术逻辑单元、内存控制功能以及各种内部互连结构。
不同CPU架构的具体功能分配有所不同，因此并不是每一块CPU Die都包含完全相同的模块。
现代GPU Die则可能具有大量并行计算单元、缓存、图形处理电路和高速数据接口。
存储器Die的内部结构又不一样。
例如，DRAM Die通常包含密集排列的存储单元阵列，以及用于读写、寻址和刷新等操作的相关电路。
NAND Flash Die则包含不同类型的非易失性存储结构。
虽然这些Die的用途不同，但现代硅集成电路通常都依靠大量晶体管和互连结构实现电子功能。
需要特别注意，Die面积大并不必然意味着性能更强。
芯片性能还受到架构设计、制造工艺、晶体管特性、工作频率、存储系统和功耗限制等因素影响。
七、Die为什么通常是方形或长方形？
晶圆通常是圆形的，但上面的Die一般呈现方形或长方形。
为什么会出现这种差别？
首先，圆形晶圆主要与单晶生长方法以及半导体制造工艺有关。
现代硅晶圆通常从圆柱形单晶硅棒切割而来，因此天然具有圆形外观。
而Die的几何形状主要由芯片布局、面积利用率以及后续切割要求决定。
对于大量常见芯片，方形或者长方形可以方便地排列在晶圆上，形成规则的电路阵列。
这种布局也有利于后续的划片和分离。
不过，方形Die排列在圆形晶圆上时，边缘不可避免会出现一些无法容纳完整Die的区域。
因此，制造商需要综合考虑Die尺寸、长宽比例、排列方式以及晶圆边缘利用率。
另外，并不是所有半导体Die都必须是标准方形或长方形。
某些特殊器件可能采用其他几何形状，但对于常见数字集成电路，矩形裸片是十分普遍的设计。
八、一片晶圆可以制造多少个Die？
一片晶圆能够制造多少个Die，主要取决于晶圆面积和单个Die的尺寸。
例如，300毫米晶圆的半径为150毫米。
根据圆形面积公式，晶圆的理论面积约为70,686平方毫米。
如果一个Die的面积为100平方毫米，那么单纯使用晶圆总面积除以Die面积，可以得到约706。
但这个数字并不代表晶圆上真实能够制造706个完整Die。
因为晶圆是圆形，而Die通常为矩形，圆周附近必然会存在无法放入完整Die的区域。
此外，Die之间还需要保留划片道，晶圆边缘也可能存在工艺限制区域。
因此，真正能够排列的完整Die数量通常会少于简单面积除法得到的结果。
如果Die面积进一步增大，一片晶圆可以容纳的数量就会减少。
相反，如果Die很小，一片晶圆可能容纳数千个甚至更多的独立电路单元。
这也是为什么不同半导体产品在相同晶圆尺寸下，能够生产的Die数量差别很大。
九、什么是Die Size？
Die Size通常指芯片裸片的尺寸或面积。
在讨论处理器时，Die Size一般以平方毫米（mm²）表示。
例如，假设某个处理器Die的长度为20毫米、宽度为15毫米。
那么它的面积就是300平方毫米。
Die Size是半导体产品非常重要的物理参数。
原因在于，Die面积会影响晶圆上可以排列多少个完整裸片，也会影响制造缺陷可能造成的损失。
在其他条件相同的情况下，面积较大的Die通常会占用更多晶圆面积。
由于随机制造缺陷可能出现在晶圆不同位置，较大的Die受到缺陷影响的机会往往也更高。
但是，Die Size并不能直接用来判断芯片性能。
一颗Die面积较小的处理器，可能因为采用更新的架构或制造工艺，在某些任务上优于面积更大的旧产品。
此外，不同制造工艺的晶体管密度并不完全相同，因此不同芯片之间的Die面积不能简单地进行性能比较。
十、Die Size与芯片制造成本有什么关系？
现代芯片制造需要昂贵的设备和复杂的工艺步骤。
对于同一种制造工艺来说，一片晶圆的制造成本通常需要在晶圆上产出的合格Die之间分摊。
假设一片晶圆的加工成本为某个固定金额。
如果它能够生产500颗合格Die，那么每颗Die分摊的晶圆制造成本，相对可能较低。
如果同样的晶圆只能生产100颗合格Die，那么每颗Die分摊的成本就会明显提高。
当然，真实的成本模型比这个例子复杂得多。
实际成本还取决于工艺步骤数量、设备利用率、晶圆材料、掩模费用、测试、封装以及其他生产因素。
但从制造经济性来看，Die面积确实是非常重要的参数。
这也是为什么芯片设计工程师在提高性能的同时，还需要不断考虑电路面积和制造成本。
芯片设计中常见的PPA，就是Power、Performance和Area的缩写，分别代表功耗、性能和面积。
这三个目标之间通常需要进行权衡，而不能只追求其中一个指标。
十一、什么是Known Good Die？
在先进封装领域，经常会看到Known Good Die这个术语，简称KGD。
它通常指经过规定的测试和筛选，被认为符合相应要求的裸片。
为什么需要这个概念？
因为半导体制造完成后，并不是所有Die都一定能够正常工作。
某些Die可能存在制造缺陷，导致功能异常、漏电过大或者无法满足指定性能要求。
如果这些不合格的Die直接进入后续封装流程，就可能浪费封装材料和加工成本。
对于需要将多个Die集成在一起的先进封装，这个问题更加重要。
假设一个产品需要组合四个Die，只要其中一个关键Die存在严重故障，整个封装产品就可能无法达到要求。
因此，在多裸片封装之前，尽可能准确地筛选合格Die，具有重要的经济价值。
需要注意，Known Good Die并不意味着经过测试后就能够保证绝对没有缺陷。
它通常表示该Die已经通过特定测试标准，并满足相应的质量要求。
测试覆盖范围、可靠性要求和实际判定条件，取决于具体产品与制造流程。
十二、什么是Die Yield？
Die Yield通常可以理解为芯片裸片良率。
它反映制造出来的Die中，有多少能够满足特定的质量或测试标准。
例如，一片晶圆上有200个完整Die，其中180个通过了规定的晶圆测试。
按照这个简单例子，测试良率就是90%。
良率对于半导体制造经济性具有重要影响。
如果晶圆能够制造很多Die，但其中大量产品无法正常工作，那么实际可销售的芯片数量就会减少。
这会提高每颗合格芯片分摊的制造成本。
影响Die Yield的因素包括工艺缺陷密度、Die面积、设计容错能力、制造工艺成熟程度以及测试标准等。
需要区分的是，Die Yield并不一定等于最终成品芯片的总体出货良率。
因为Die通过晶圆测试之后，还可能经历切割、封装、组装和最终测试。
这些后续步骤也可能产生损失。
因此，半导体企业通常需要分别监控不同生产阶段的良率。
十三、Die是不是一定要封装？
在许多电子产品中，独立Die需要经过封装之后，才能方便地连接到电路板并得到机械和环境保护。
封装可以提供电气连接、机械支撑、散热路径以及其他必要功能。
例如，传统封装可能使用引线键合（Wire Bonding），通过细金属线将Die上的连接点与封装结构连接起来。
另一种常见方式是倒装芯片（Flip-Chip），通过凸点或其他互连结构连接Die与封装基板。
不同方法适合不同的性能、成本和尺寸要求。
不过，并不是所有Die都必须先封装成具有传统外壳和引脚的独立芯片产品。
例如，在某些板级组装、混合集成或特殊模块中，可以通过Chip-on-Board等技术，把裸片直接安装到电路板或者其他载体上。
先进封装还可能将多个裸片直接连接到中介层、封装基板或者其他集成结构。
因此，更准确的说法是：Die通常需要通过某种方式获得电气连接和必要保护，但不一定采用传统的单裸片封装形式。
十四、一个Chip里面可以有多个Die吗？
答案是可以。
在传统的单裸片集成电路中，一个封装通常包含一块主要Die。
但是，在现代高性能计算和存储产品中，一个芯片封装可能包含多个Die。
例如，一些处理器产品采用多个计算Die和独立的输入输出Die。
还有一些先进封装产品，可以把逻辑Die和存储器Die组合到同一个封装系统中。
因此，一个Chip或者芯片封装，不一定只对应一个Die。
如果只从外部观察封装外壳，可能无法直接判断内部包含一块还是多块裸片。
这也是现代芯片产品与早期简单集成电路相比，一个非常重要的变化。
十五、什么是Multi-Die Package？
Multi-Die Package指多裸片封装。
顾名思义，就是将多个半导体Die集成到同一个封装产品中。
这些Die可能承担相同功能，也可能分别负责不同任务。
例如，一个封装中可以包含多个存储器Die，也可以组合处理器、缓存、接口或者其他功能裸片。
多裸片封装可以利用不同的互连方式，让多个Die在电气上相互通信。
它的潜在优势包括提高系统集成度、缩短信号连接距离，以及允许不同功能使用不同的制造技术。
不过，多裸片封装并不一定比单裸片方案更便宜或者更快。
多个Die之间的通信需要互连结构，而互连会引入带宽、延迟和功耗方面的限制。
此外，多裸片封装还需要解决散热、供电、制造良率和可靠性等工程问题。
因此，是否采用多裸片封装，需要根据具体产品进行综合设计。
十六、什么是Chiplet？它与Die有什么区别？
Chiplet通常翻译为芯粒，是现代半导体设计中的重要概念。
Chiplet与Die密切相关，但两者并不是完全相同的术语。
Die强调的是一个物理上的独立半导体电路裸片。
Chiplet则通常强调一个被设计为与其他裸片或芯粒组合使用、承担特定功能的模块化裸片。
例如，一个处理器可以使用多个计算Chiplet，并通过专门的互连技术与输入输出Die通信。
这些Chiplet分别在晶圆上制造、测试和切割，随后通过封装技术组合在一起。
这种方案可以让设计工程师把原本集中在一块大型Die上的功能拆分到多个较小的Die中。
Chiplet的一个潜在好处，是可以提高设计复用程度，并让不同功能模块使用不同制造工艺。
但需要特别注意，并不是所有Die都应该称为Chiplet。
例如，一颗独立的简单逻辑芯片也有Die，但它并不一定采用芯粒架构。
Chiplet更多涉及系统架构、功能划分和模块化集成，而Die是一个更基础的物理概念。
十七、为什么现代CPU开始使用多个Die？
随着CPU功能不断增加，传统单Die设计可能遇到一些制造与工程限制。
首先，单块Die面积越大，在相同缺陷密度条件下，受到制造缺陷影响的风险通常越高。
其次，先进芯片制造成本较高，大型Die的合格产品成本可能进一步增加。
第三，CPU中的不同功能模块不一定都需要使用最先进的晶体管制造工艺。
例如，某些计算核心可能非常重视高性能逻辑晶体管，而某些输入输出功能则可能更重视成熟工艺、信号接口或成本。
通过将部分功能拆分到不同Die中，设计工程师有机会选择更加适合的制造和封装方案。
AMD部分Ryzen和EPYC处理器采用了多裸片和芯粒相关设计，就是这种发展方向的代表之一。
但这并不意味着所有CPU都会转向多Die架构。
对于某些产品，单Die方案仍然可能在功耗、延迟、面积和成本方面具有优势。
最终选择取决于处理器定位、产品架构和制造技术等因素。
十八、GPU也可以使用多个Die吗？
可以。
GPU通常需要大量并行计算资源，以及高带宽的数据传输系统。
随着GPU规模扩大，工程师可以通过不同方式组织计算资源。
一种方法是在单块较大的Die上集成大量计算单元。
另一种方法是采用多个Die，通过先进封装和高速互连技术构成更复杂的计算系统。
多Die设计可能提高系统扩展能力，但也会增加跨Die通信的复杂性。
对于并行计算任务来说，数据在不同计算单元之间的传输速度十分重要。
如果跨Die数据通信成为瓶颈，就可能限制实际性能。
因此，多Die GPU设计需要同时考虑计算架构、存储器系统、互连带宽、延迟、功耗和软件调度。
这说明Die不仅是制造概念，也会影响现代处理器的系统架构设计。
十九、Die与先进封装有什么关系？
传统芯片封装主要负责保护裸片，并通过外部引脚或焊球连接电子系统。
现代先进封装则越来越多地承担高密度互连和多裸片集成的任务。
常见技术包括2.5D封装、3D封装、硅中介层（Silicon Interposer）以及多种高密度互连结构。
在部分2.5D封装方案中，多个Die可以并排安装在具有高密度连接线路的中介层上。
通过中介层，它们能够建立密集的电气连接。
在3D集成技术中，某些Die可以通过垂直堆叠方式连接起来。
例如，部分存储器产品会通过堆叠多个存储器Die，提高单位封装面积内的存储容量。
一些三维集成结构还可能使用硅通孔（Through-Silicon Via，简称TSV）或混合键合（Hybrid Bonding）等技术，实现不同裸片之间的连接。
不过，不同先进封装技术的内部结构差别很大，不能认为所有3D封装都必须采用同一种互连方式。
从发展趋势来看，Die越来越不仅仅是一个等待封装的独立芯片，而可能成为大型异构计算系统中的一个模块。
二十、什么是Wafer-Level Packaging？
Wafer-Level Packaging通常简称WLP，中文称为晶圆级封装。
传统制造流程通常是在晶圆加工完成之后，将其切割成独立Die，再进行封装。
而晶圆级封装则可以在晶圆尚未切割时，就完成部分或主要封装相关步骤。
例如，某些晶圆级封装工艺会在晶圆上形成重新布线层（Redistribution Layer，简称RDL）以及焊球等互连结构。
完成适当的封装加工后，再将晶圆分离成独立产品。
这种方法在某些小型集成电路和移动电子产品中具有实际应用价值。
不过，晶圆级封装并不意味着所有封装技术都可以在完整晶圆上完成。
对于某些先进封装产品，还可能涉及裸片重构、模塑材料以及其他复杂处理步骤。
因此，WLP是一类封装技术的总称，其具体工艺会根据产品需求而不同。
二十一、Die与Wafer有什么尺寸关系？
Wafer通常是圆形的，其尺寸主要使用直径表示。
Die通常是方形或长方形，其尺寸则可以用长、宽或者面积表示。
例如，一片300毫米Wafer的直径为300毫米，而其中某个Die可能是10毫米乘以10毫米。
它的面积就是100平方毫米。
从几何关系来看，一片Wafer可以容纳大量Die。
但Die面积并不代表其内部晶体管数量。
同样大小的两个Die，如果使用不同的制造工艺或者电路设计，可能包含不同数量的晶体管。
即使采用同一制造工艺，不同功能模块的面积利用率也可能不同。
例如，规则排列的存储器阵列和复杂的处理器控制逻辑，其电路密度与布局特征可能存在明显差异。
因此，Wafer尺寸、Die面积和晶体管数量是三个不同的指标。
理解这些指标之间的区别，有助于避免误读芯片技术参数。
二十二、Die越小，芯片就越先进吗？
不一定。
先进的半导体制造工艺通常能够提高某些类型晶体管的集成密度，但Die大小本身并不能直接反映制造技术是否先进。
例如，一颗功能简单的微控制器，可能使用成熟工艺制造，Die面积很小。
而一颗采用先进制造工艺的高性能GPU，可能因为包含大量计算单元和缓存，其Die面积仍然非常大。
另外，即使采用相同的工艺节点，不同芯片也会根据性能和功耗目标采用不同的设计方法。
需要注意，所谓7nm、5nm或3nm是制造工艺节点名称，而不是Die的长度或者宽度。
它们也不能直接理解为芯片内部所有晶体管都具有对应的实际物理尺寸。
因此，Die面积适合用来研究芯片制造经济性和物理布局，但不能单独作为判断芯片技术先进程度的标准。
二十三、Die、Package和PCB又有什么区别？
除了Wafer、Die和Chip，还有两个经常出现在计算机硬件中的概念：Package和PCB。
Package指芯片封装结构。
它的作用通常包括为Die提供外部电气连接、机械支撑、环境保护和散热路径。
PCB是Printed Circuit Board的缩写，中文称为印刷电路板。
PCB用于安装并连接各种电子元器件，包括CPU、存储器、电源管理芯片、连接器以及其他电路组件。
可以用电脑主板举例。
主板本身是一块PCB，上面安装了CPU封装产品、内存插槽、电源电路和其他元器件。
CPU封装产品内部包含一个或多个Die。
而Die内部包含数量庞大的晶体管、互连结构和其他微电子器件。
这样就可以形成一个从微观到宏观的结构关系。
一个或多个Die通过封装技术构成芯片产品。
芯片产品再安装到PCB上，与其他电子元器件共同组成完整的计算机硬件系统。
二十四、一个CPU封装里究竟有多少颗芯片？
这个问题需要先明确“芯片”指的是Die，还是封装产品。
如果从外观观察一颗CPU，我们看到的通常是一个完整封装。
但是，它的内部可能只有一个主要逻辑Die，也可能包含多个不同功能的Die。
例如，某些处理器采用单片式（Monolithic）设计，把主要处理器功能集成在一块Die上。
另一些处理器则采用Chiplet或者其他多裸片架构，在同一个封装中集成多个Die。
从产品角度看，这些处理器都可以被称为一颗CPU。
但从半导体物理结构来看，它们包含的Die数量可能完全不同。
因此，在讨论处理器架构时，准确区分Single-Die、Multi-Die和Chiplet等概念非常重要。
不能单纯根据CPU外部封装的数量，推断其内部裸片数量。
二十五、为什么理解Die如此重要？
Die是连接半导体制造技术和计算机硬件架构的重要概念。
首先，Die能够帮助我们理解芯片是如何制造出来的。
半导体制造厂不是直接生产一个个已经完成封装的CPU，而是通常先在晶圆上批量制造许多独立电路区域。
其次，Die可以帮助我们理解芯片的制造成本。
Die面积会影响晶圆可以容纳多少完整裸片，制造良率则决定其中有多少能够满足规定要求。
第三，Die是理解先进封装的重要基础。
现代高性能芯片可能通过组合多个Die实现复杂功能，因此裸片之间的连接方式会影响系统性能。
第四，Die也是理解Chiplet的重要起点。
Chiplet并不是一种与Die完全无关的新材料，而通常是在芯片架构中承担模块化功能的独立裸片。
第五，Die能够帮助我们正确阅读CPU、GPU和存储器的技术资料。
当产品说明中出现Die Size、Die Count、Wafer Yield、Multi-Die Package等术语时，就能够更加准确地理解这些参数。
二十六、总结：Wafer、Die和Chip到底有什么区别？
现在，我们可以再次回到文章最开始的问题。
Wafer是晶圆，通常是一片圆形的半导体材料，用于同时制造大量集成电路。
Die是芯片裸片，通常指晶圆上制造出来的独立集成电路区域，以及经过切割分离后的对应半导体实体。
Chip是芯片，是使用范围更广的名称，可以指集成电路裸片，也经常指已经完成封装的集成电路产品。
对于传统的单裸片集成电路，制造过程可以简单理解为：先在Wafer上制造大量Die，再把它们测试、切割和封装，最后得到能够使用的芯片产品。
但对于现代多裸片集成技术，一个封装内部可能同时包含多个Die。
这些Die可能采用不同制造工艺，承担不同的计算、存储或者输入输出功能。
因此，Wafer强调制造基片，Die强调独立的半导体电路实体，而Chip强调芯片这一更广泛的技术或产品概念。
记住最重要的一句话：Wafer是制造平台，Die是独立的集成电路裸片，Chip则是一个更广泛的芯片名称；一颗封装芯片可以包含一个Die，也可以包含多个Die。
