一颗现代CPU可能包含数十亿甚至上百亿个晶体管，但这些晶体管并不是一个一个安装到芯片上的。它们通常是在一片圆形的半导体材料上，通过极其精密的制造工艺，同时加工出来的。
这片圆形材料就是晶圆（Wafer）。
如果你看过半导体工厂的照片，可能会注意到一种表面光滑、呈现银色或者彩虹色光泽的圆形薄片。它看起来像一张光盘，但直径可能达到30厘米，表面还能看到排列整齐的许多小方格。
这些小方格往往就是尚未切割的芯片裸片（Die）。每一块完整的裸片内部，都可能包含数量庞大的晶体管以及复杂的电子电路。
为什么制造芯片需要这样一块圆形晶圆？为什么不直接在一小块硅上制造CPU？一片晶圆究竟可以制造多少颗芯片？晶圆越大，芯片就越先进吗？
一、什么是晶圆（Wafer）？
晶圆（Wafer）是一种经过精密加工的薄片状半导体基片，用于制造晶体管、集成电路以及其他微电子器件。
在现代半导体工业中，最常见的是硅晶圆（Silicon Wafer）。
硅晶圆通常由高纯度单晶硅制成，具有圆形外观、均匀的厚度以及非常光滑的表面。
晶圆可以理解为制造芯片的基础平台。半导体制造厂通过光刻、刻蚀、薄膜沉积、掺杂和其他工艺，在晶圆表面及其内部形成大量微小的电子结构。
这些结构经过多道工艺加工和连接，最终形成能够执行计算、存储数据或者控制电子信号的集成电路。
需要强调的是，晶圆本身并不等于CPU，也不等于一颗完整的芯片。
一片刚刚加工完成的空白硅晶圆，通常还没有制造出完整的晶体管和逻辑电路。只有经过复杂的半导体制造流程之后，晶圆上才会形成实际的集成电路。
另外，Wafer并不一定由硅制造。某些功率半导体、射频器件和光电子器件还会使用碳化硅、砷化镓、氮化镓相关材料以及其他专用基片。
不过，在现代CPU、GPU、内存和绝大多数数字逻辑芯片中，硅晶圆仍然是最重要的制造基础。
二、晶圆为什么使用硅材料？
硅（Silicon）的化学元素符号是Si，是半导体工业最重要的基础材料之一。
硅属于半导体材料，其导电能力可以通过掺杂、电场以及其他技术手段进行控制。
这种性质特别适合制造晶体管。
例如，现代数字集成电路普遍使用MOS晶体管，通过栅极电压改变半导体沟道的导电能力，从而实现电子开关功能。
数百万、数十亿甚至更多的晶体管按照设计要求连接起来，就能够构成复杂的数字电路。
硅还具有一个重要优势，就是能够形成高质量的二氧化硅（Silicon Dioxide，SiO₂）绝缘层。
二氧化硅在传统MOS器件、表面保护和半导体制造工艺中发挥过极其重要的作用。
虽然先进晶体管已经大量引入高介电常数材料和金属栅极，但硅及相关绝缘材料仍然是现代制造工艺的重要基础。
此外，硅材料来源广泛，单晶生长技术成熟，机械性能和热稳定性也适合大规模工业加工。
经过几十年的发展，全球半导体产业已经围绕硅晶圆建立起高度成熟的设计、材料、设备、制造和测试体系。
因此，硅不仅具有适合制造晶体管的物理特性，还拥有完善的产业基础。
三、为什么晶圆使用单晶硅，而不是普通硅？
理解晶圆，需要区分单晶硅（Monocrystalline Silicon）和多晶硅（Polycrystalline Silicon）。
在单晶硅中，硅原子按照连续、有序的晶格结构排列，形成具有统一晶体取向的大块晶体。
多晶硅则由许多独立晶粒组成，不同晶粒的晶格取向可能不同，晶粒之间存在晶界。
对于现代高性能逻辑芯片来说，晶体管的电气特性需要保持高度一致。
如果基片内部存在大量不受控制的晶界和缺陷，可能影响载流子运动、漏电特性和器件可靠性。
因此，现代主流硅逻辑芯片通常使用高质量单晶硅晶圆。
不过，这并不意味着多晶硅没有用途。
多晶硅也是重要的半导体材料，在某些晶体管结构、薄膜器件和其他半导体工艺中仍然具有实际用途。
两者的关键区别在于：单晶硅通常作为制造高性能集成电路的基础晶体材料，而多晶硅也可以作为特定器件或工艺结构中的功能材料。

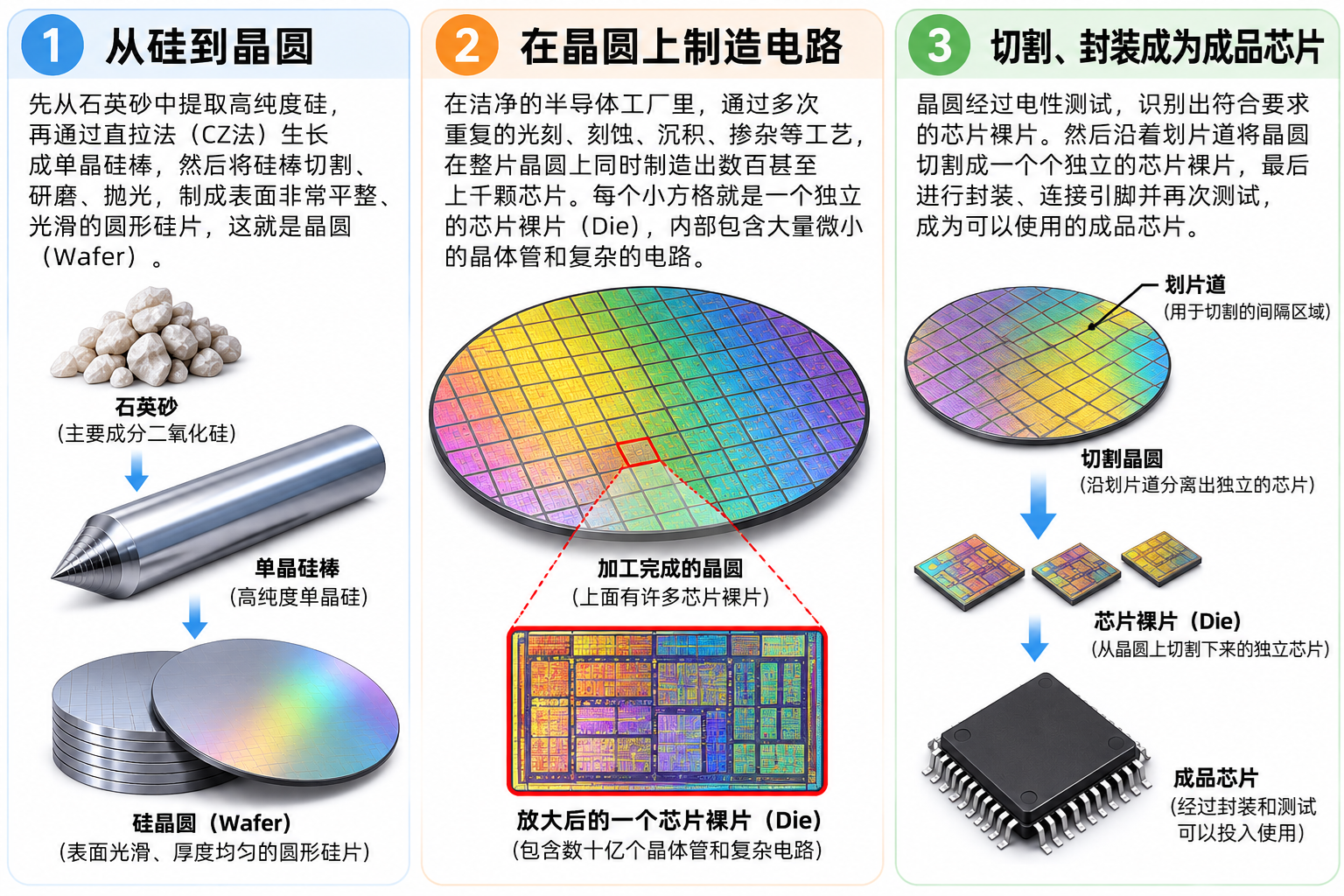

四、晶圆是怎样制造出来的？
晶圆不是直接从自然界中挖出来的圆形薄片，而是经过多个工业步骤制造而成。
首先，需要从含硅矿物中获得硅。自然界中的硅通常以二氧化硅或者硅酸盐等形式存在。
经过还原和进一步化学提纯，可以得到满足半导体要求的高纯度硅材料。
接下来，需要将高纯度硅制造成单晶硅棒。
其中一种广泛使用的方法是直拉法（Czochralski Process），简称CZ法。
在这一过程中，设备将高纯度硅加热到熔融状态，再利用一小块具有特定晶体取向的单晶硅作为晶种。
晶种接触熔融硅后，设备在精确控制的条件下缓慢提拉并旋转，使硅原子逐渐按照晶种的晶格结构排列，形成一根长而规则的单晶硅棒。
这根材料称为单晶硅锭（Silicon Ingot）。
完成晶体生长之后，还需要对硅锭进行外形加工、切片和表面处理。
高精度切割设备将硅锭分割成许多薄薄的圆形硅片。
刚切割出来的硅片表面通常还不够平整，因此需要经过研磨、腐蚀、抛光和清洗等加工步骤。
其中，化学机械抛光（Chemical Mechanical Polishing，简称CMP）是获得高质量平整表面的重要技术。
最后，还需要检查晶圆的厚度、平整度、晶体取向、电阻率以及表面缺陷等参数。
经过这些步骤，才能得到适合进入半导体制造厂的硅晶圆。
五、为什么晶圆是圆形，而不是方形？
这是一个非常有趣的问题。
我们知道，CPU和其他芯片裸片通常是方形或长方形。那么，为什么不直接使用方形晶圆？这样不是可以减少边缘空间浪费吗？
晶圆采用圆形，首先与单晶硅的生长方式有关。
在常见的直拉法中，晶种在熔融硅中受到控制地旋转和提拉，最终形成近似圆柱形的单晶硅棒。
将圆柱形硅棒切成薄片，自然就获得了圆形晶圆。
但是，这并不是晶圆保持圆形的唯一原因。
圆形结构对于许多半导体制造工艺也具有优势。
例如，在旋涂光刻胶（Spin Coating）时，晶圆通常需要高速旋转，使液态光刻胶在表面形成尽可能均匀的薄膜。
圆形晶圆具有旋转对称性，有利于控制材料的分布。
类似地，在某些抛光、加热和其他制造过程中，圆形结构也有利于获得更加一致的加工条件。
此外，圆形没有方形的尖角，在某些机械和热应力条件下也具有优势。
所以，晶圆的圆形不仅来源于单晶生长工艺，也与后续制造过程的均匀性和稳定性密切相关。
当然，圆形晶圆确实存在边缘无法完整利用的问题。某些位于圆周附近的芯片图形可能不完整，因此不能成为可用的裸片。
但综合晶体生长、工艺均匀性、制造设备和经济成本等因素，圆形晶圆仍然是硅半导体制造的主流选择。
六、晶圆通常有多大？
晶圆的尺寸通常使用直径表示，单位是毫米（mm）或者英寸。
半导体工业在不同发展阶段使用过多种尺寸的晶圆。
常见规格包括100毫米、150毫米、200毫米和300毫米等。
其中，200毫米相当于约8英寸，300毫米相当于约12英寸。
在现代先进逻辑芯片制造中，300毫米晶圆是重要的主流规格。
300毫米晶圆的直径为30厘米，与普通餐盘的尺寸大致相当。
虽然直径达到30厘米，但晶圆本身非常薄。
标准300毫米硅晶圆的常见标称厚度约为775微米，也就是0.775毫米。实际晶圆厚度会根据具体规格及后续加工阶段而变化。
晶圆并不是越薄越好。
在制造过程中，它需要具备足够的机械强度，以便承受自动运输、旋转、加热、清洗和其他加工步骤。
某些产品在完成主要电路制造之后，还会进一步减薄晶圆或裸片，以满足封装、堆叠或者散热要求。
因此，晶圆的直径和厚度都是经过综合工程设计确定的，并不是任意选择的。
七、为什么晶圆越大，通常可以制造更多芯片？
晶圆的一个重要作用，是让半导体制造厂能够在同一块基片上同时制造大量芯片。
假设一颗芯片裸片占用100平方毫米的面积。
如果晶圆面积增加，在其他条件相同的情况下，就能够排列更多相同尺寸的裸片。
晶圆面积的计算公式为：
面积 = π × 半径²
200毫米晶圆的半径为100毫米，理论圆形面积约为31,416平方毫米。
300毫米晶圆的半径为150毫米，理论圆形面积约为70,686平方毫米。
因此，300毫米晶圆的面积是200毫米晶圆的2.25倍。
这意味着，在使用相同尺寸的芯片布局时，一片300毫米晶圆通常可以容纳明显更多的芯片裸片。
不过，晶圆面积增加2.25倍，并不意味着最终合格芯片数量一定严格增加2.25倍。
因为晶圆边缘需要留出一定区域，方形或长方形裸片不能完全填满圆形晶圆，还要考虑制造缺陷、测试结果以及其他因素。
但总体而言，更大的晶圆能够在一次制造批次中容纳更多芯片，有机会改善单位芯片的制造成本。
这也是半导体行业过去持续扩大晶圆尺寸的重要原因之一。
八、为什么不直接在一小块硅上制造CPU？
从技术原理上看，确实可以在一小块半导体材料上制造某些电子器件。
但如果每次只制造一颗CPU，生产效率会非常低。
现代芯片制造涉及大量复杂步骤，例如沉积、光刻、刻蚀、离子注入和热处理。
这些步骤需要价格昂贵的设备，并且必须在严格控制的制造环境中执行。
如果每完成一次加工步骤只得到一颗芯片，那么设备的利用效率和单位产品成本可能非常不理想。
晶圆提供了一种批量制造的方法。
工厂可以在同一片晶圆上排列许多芯片设计区域，并通过统一的工艺步骤加工这些区域。
例如，一次薄膜沉积可以同时作用于晶圆上大量结构；一次曝光处理可以通过步进扫描，在晶圆上依次完成多个芯片区域的图案转移。
这里需要特别说明，光刻机并不一定在一次曝光中覆盖整片300毫米晶圆。实际制造中，步进式或扫描式光刻设备通常会对晶圆上的多个曝光区域分别处理。
但即使如此，晶圆仍然让工厂能够在同一块基片上，按照重复的工艺流程制造许多芯片。
这正是半导体工业能够实现大规模生产的重要基础。
九、一片晶圆上到底有多少颗芯片？
这个问题没有一个固定答案。
一片晶圆能够制造多少颗芯片，主要取决于晶圆直径和每颗芯片裸片的面积。
此外，还需要考虑裸片的长宽比例、晶圆边缘损失、切割道宽度以及其他布局因素。
例如，一颗小型微控制器的裸片可能只有几平方毫米，而某些高性能CPU或GPU裸片则可能达到几百平方毫米。
如果芯片面积很小，一片晶圆可能能够制造数千颗甚至更多裸片。
如果单颗芯片面积非常大，一片晶圆能够容纳的裸片数量就会明显减少。
为了更直观地理解，我们假设晶圆直径为300毫米。
它的理论面积约为70,686平方毫米。
如果一颗芯片面积为100平方毫米，单纯用总面积相除，会得到约706颗。
但是，这个数字仅仅是忽略边缘损失等因素的面积估算，并不是真实的芯片产出数量。
实际能够排列的完整裸片数量会更少。
另外，晶圆上制造出的裸片不一定全部通过测试。
如果部分裸片存在缺陷，最终合格的芯片数量还会进一步减少。
因此，必须区分三个概念：晶圆理论面积、能够制造的完整裸片数量，以及最终符合产品规格的合格芯片数量。
这三个数字可能存在明显差别。
十、为什么一片晶圆上会看到很多小方格？
如果观察一张完成电路制造的晶圆照片，通常可以看到大量排列整齐的小方格。
这些小方格一般对应一个个芯片裸片，英文称为Die。
在晶圆制造阶段，这些裸片还没有相互分离，而是排列在同一块硅基片上。
裸片内部可能包含晶体管、逻辑电路、缓存、存储结构或者其他功能模块。
裸片之间通常会预留切割区域，称为划片道（Scribe Line或Dicing Street）。
这些区域为后续晶圆切割提供空间，部分情况下还可以布置工艺监控或者测试结构。
芯片制造完成后，工厂会使用精密切割设备沿预定区域将晶圆分割成独立裸片。
不过，在此之前，通常还会进行晶圆级电气测试，以判断哪些裸片符合相关要求。
因此，晶圆上看到的小方格不是事先粘贴上去的独立芯片，而是在同一片硅上经过半导体制造工艺形成的电路区域。
十一、Wafer、Die和Chip有什么区别？
这是半导体入门中非常重要的三个概念。
Wafer指晶圆，是用于制造大量半导体器件和集成电路的薄片状基片。
Die指裸片，是在晶圆上制造出来的一个独立电路单元，通常会在后续制造环节中从晶圆上分离出来。
Chip是芯片的英文名称，使用范围比较广。在不同语境下，它既可能指芯片裸片，也可能指已经封装完成的集成电路产品。
可以这样理解它们之间的关系。
首先，工厂获得一片空白硅晶圆。
然后，通过半导体制造工艺，在晶圆上形成大量相同或不同的电路区域。
这些区域中的独立电路单元可以称为Dies。
制造与测试完成后，晶圆经过切割，分离出独立裸片。
接下来，符合要求的裸片可能被安装到封装基板、引线框架或者其他封装结构中，通过电气连接和保护措施形成最终产品。
封装完成后，还需要根据产品要求进行最终测试。
当然，现代先进封装也可能将多个裸片组合成一个芯片封装产品，而不是每个封装里面只有一块裸片。
因此，Wafer、Die和Chip分别对应不同的材料、制造和产品层次。
十二、晶圆表面为什么会出现彩虹色？
很多人在照片中看到的晶圆，表面并不是普通的银灰色，而是呈现出蓝色、紫色、绿色或者彩虹色的光泽。
这种现象主要与光学干涉和表面微细结构有关。
经过加工的晶圆表面可能存在不同厚度的薄膜，例如氧化层、氮化层或者其他材料层。
当光照射到这些薄膜时，不同界面反射的光可能相互干涉。
由于不同波长的光受到的干涉影响不同，人眼就可能看到不同颜色。
此外，晶圆上周期性排列的微细结构也可能产生衍射和其他光学效应。
因此，完成加工的晶圆在不同光照角度下，可能呈现出非常丰富的颜色变化。
不过，这不代表所有晶圆都一定是彩虹色。
一片经过精密抛光的空白硅晶圆，通常呈现灰色、银灰色或者具有金属质感的反光外观。
晶圆表面的颜色并不能直接用来判断芯片采用多少纳米工艺，也不能可靠地判断芯片性能。
十三、为什么晶圆表面必须非常平整？
现代半导体制造需要在晶圆上加工极其微小的结构。
这些结构的关键尺寸可以达到纳米量级，对工艺精度要求非常高。
如果晶圆表面存在明显的高低起伏，就可能影响光刻设备的成像和对焦。
例如，光刻系统需要将极其精细的图案转移到光刻胶上。如果晶圆表面局部高度偏离设备允许的焦深范围，就可能导致曝光图案质量下降。
类似地，薄膜沉积、刻蚀和其他加工步骤也会受到表面形状与均匀性的影响。
因此，晶圆制造过程中需要严格控制总厚度变化、局部平整度、弯曲、翘曲以及表面粗糙度等指标。
即使晶圆最初经过精密抛光，在后续多层电路加工过程中，也可能出现新的表面高低差。
半导体制造厂会根据需要使用化学机械抛光技术，去除部分材料并改善局部平整度。
这一过程对于复杂的多层集成电路尤其重要。
晶圆表面平整，并不只是为了让它看起来光滑，而是为了保证微细图案能够被准确制造出来。
十四、为什么晶圆上有一个小缺口？
仔细观察某些现代硅晶圆，你可能会发现圆周边缘有一个很小的V形缺口。
这个缺口称为Notch。
早期或某些较小尺寸的晶圆，可能使用一段被切平的边缘（Flat）作为定位特征。
晶圆上的Notch或Flat，可以为制造设备识别晶圆方向提供参考。
单晶硅具有特定的晶体取向，例如常见的(100)和(111)晶面取向。
不同晶体取向会影响某些半导体制造和器件特性。
晶圆供应商可以按照规定的关系加工定位特征，帮助制造设备按照工艺要求识别晶圆方向。
在自动化晶圆运输和处理过程中，这些定位结构也可以帮助设备完成特定的机械或工艺对准操作。
需要注意，Notch本身不是芯片内部的功能电路，也不是用于存储数据的结构。
它主要属于晶圆几何定位与制造管理的一部分。
十五、什么是晶圆制造（Wafer Fabrication）？
晶圆制造通常称为Wafer Fabrication，简称Wafer Fab。
例如，一家芯片设计公司完成CPU设计后，可以把设计文件交给晶圆代工厂进行制造。
制造厂通过复杂的工艺流程，把设计转化成晶圆上的实际电路结构。
这一过程通常涉及薄膜沉积、光刻、刻蚀、离子注入、热处理、清洗、化学机械抛光、检测和金属互连等技术。
这些工艺不会只执行一次，而是需要按照电路结构和制造流程不断重复。
先进集成电路可能需要数百到数千道工艺步骤。
晶圆在不同设备之间不断移动，逐渐形成晶体管、绝缘结构、接触结构以及多层金属互连。
最终，一片晶圆上就会出现大量具有完整电路功能的芯片裸片。
这里需要区别晶圆材料制造和晶圆电路制造。
晶圆材料制造主要负责将高纯度硅加工成符合要求的空白硅晶圆。
虽然两者紧密相关，但通常属于半导体产业链中不同的专业环节。
十六、为什么制造芯片要使用洁净室？
现代芯片内部的晶体管和电路结构非常微小，某些污染颗粒足以破坏关键图案。
例如，如果微小颗粒落在需要刻蚀的区域，可能阻碍局部加工，或者导致不希望出现的结构缺陷。
如果污染物进入某些敏感材料层，还可能影响器件的电气特性和可靠性。
因此，晶圆制造通常需要在严格控制的洁净室环境中进行。
洁净室（Cleanroom）通过空气过滤、气流控制、温湿度管理以及严格的污染物控制，尽可能降低生产环境中的颗粒和其他污染源。
半导体制造人员需要穿戴专门的洁净服，以减少人体产生的颗粒进入制造区域。
晶圆运输也大量使用自动化设备和专用密闭容器。
例如，在300毫米晶圆制造中，经常使用FOUP（Front Opening Unified Pod），即前开式统一晶圆传送盒。
这种容器通常用于在自动化生产环境中安全运输和储存多片晶圆，帮助降低污染风险。
除了空气中的颗粒，晶圆制造还必须控制化学污染、金属杂质和其他可能影响电路质量的因素。
因此，一座现代晶圆厂不仅需要昂贵的制造设备，还需要非常复杂的洁净环境和生产管理系统。
十七、晶圆为什么会有制造缺陷？
即使在高度自动化的洁净室中，也很难保证所有晶圆上的每一颗芯片都完全没有缺陷。
原因在于，半导体制造包含大量复杂步骤，每一步都可能产生不同类型的偏差。
例如，光刻过程中可能出现图案缺陷，刻蚀过程中可能出现局部尺寸变化，薄膜沉积可能产生厚度不均匀的问题。
此外，晶圆表面可能存在颗粒污染，材料内部也可能存在某些缺陷。
如果这些问题发生在关键电路位置，就可能造成短路、断路、漏电异常或者其他电气故障。
因此，晶圆制造厂需要在生产过程中持续进行缺陷检测和工艺测量。
部分检测使用光学技术，部分使用电子束设备，还有一些通过电气测试判断器件是否符合要求。
需要注意，并不是所有被检测到的缺陷都会导致芯片失效。
缺陷是否影响产品，取决于缺陷的位置、尺寸、类型以及对应的电路结构。
制造商的目标是通过严格的工艺控制，尽可能减少影响最终产品的缺陷。
十八、什么是晶圆良率（Wafer Yield）？
晶圆良率是衡量半导体制造效果的重要指标之一。
简单理解，良率反映生产出来的芯片中，有多少能够满足规定的要求。
例如，一片晶圆上制造了100颗完整的芯片裸片，其中85颗通过了相应的晶圆测试。
那么，按照这一简单的测试良率定义，结果就是85%。
但实际半导体制造中的良率概念更加复杂。
制造商可能分别关注不同工艺阶段的制造良率、晶圆测试良率、封装良率以及最终产品测试良率。
对于一些处理器，未能达到最高性能规格的裸片，也可能符合其他较低性能等级的产品要求。
因此，不能简单地把未达到最高规格的芯片都视为完全报废。
晶圆良率受到很多因素影响，包括缺陷密度、芯片面积、工艺成熟程度以及设计本身的容错能力。
通常，在相同制造条件下，面积较大的芯片更容易受到随机缺陷的影响。
这也是为什么大面积高性能芯片的制造成本可能非常高。
晶圆厂不仅要能够制造复杂芯片，还要尽量提高合格产品比例，才能实现具有经济竞争力的大规模生产。
十九、为什么300毫米晶圆成为先进芯片制造的重要规格？
300毫米晶圆之所以成为先进逻辑制造的重要主流规格，主要与产能和整体生产经济性有关。
与200毫米晶圆相比，300毫米晶圆拥有2.25倍的理论面积。
在相同裸片尺寸和类似布局条件下，它能够在一次完整晶圆制造过程中容纳更多裸片。
对于需要经过大量昂贵加工步骤的先进芯片来说，这种规模优势具有重要意义。
但是，升级晶圆尺寸并不是简单地购买更大的硅片。
工厂还需要配套更大尺寸的光刻、刻蚀、薄膜沉积、清洗、检测和自动化运输设备。
设备结构、工艺均匀性、晶圆翘曲控制和生产管理系统，都可能需要重新设计。
因此，向更大直径晶圆迁移，需要巨大的设备和工厂投资。
半导体行业曾经研究过450毫米晶圆，但它并没有取代300毫米成为先进逻辑芯片大规模生产的主流规格。
这说明晶圆尺寸的选择，不仅取决于材料和技术是否可行，还要考虑整个制造生态系统的成本与经济效益。
二十、晶圆越大，芯片性能就越好吗？
答案是否定的。
晶圆直径和芯片性能是两个不同的概念。
晶圆直径主要影响制造过程中的可用面积、生产规模和潜在制造成本。
芯片性能则受到晶体管结构、制造工艺、工作频率、计算架构、存储系统、互连技术以及功耗限制等多种因素影响。
例如，一颗采用成熟制造工艺的芯片，可以在300毫米晶圆上制造。
而某些使用较先进工艺的器件，也可能根据具体制造平台选择其他晶圆规格。
因此，不能仅仅因为一片晶圆直径更大，就认为它制造出来的芯片性能一定更强。
同样，晶圆直径也不能直接告诉我们芯片究竟采用7nm、5nm还是3nm工艺。
晶圆尺寸描述的是制造基片的几何规格，而工艺节点描述的是某一代半导体制造技术。
这是两个需要明确区分的概念。
二十一、晶圆与先进封装有什么关系？
近年来，先进封装成为半导体产业的重要发展方向。
传统情况下，晶圆制造完成后，会被切割成独立裸片，再进行封装。
但在某些现代封装技术中，部分封装或互连步骤可以在晶圆级别完成。
这类技术通常与晶圆级封装（Wafer-Level Packaging，简称WLP）有关。
此外，晶圆对晶圆键合（Wafer-to-Wafer Bonding）、芯片对晶圆键合（Die-to-Wafer Bonding）等技术，也在部分三维集成和先进封装流程中发挥作用。
例如，某些堆叠存储器或者三维集成结构，需要通过精密键合技术，将不同器件层或裸片连接起来。
这类技术需要极高的对准精度以及可靠的电气和机械连接。
不过，并不是所有先进封装都必须采用晶圆级技术。
不同产品会根据芯片尺寸、互连密度、良率、成本以及散热要求，采用不同的封装方案。
这说明晶圆不仅是晶体管制造的重要基础，在某些先进集成技术中，也继续发挥重要作用。
二十二、晶圆与Chiplet有什么关系？
Chiplet通常翻译为芯粒，是现代芯片设计和封装领域的重要概念。
传统的大型处理器可以采用单块裸片完成主要功能。
但随着芯片规模不断扩大，单块裸片的面积、制造成本和良率可能成为重要限制。
Chiplet设计可以把不同功能拆分到多个裸片中，再通过先进封装技术将它们连接起来。
例如，某些处理器产品可以分别使用计算芯粒和输入输出芯粒。
这些芯粒可能在不同的晶圆上制造，也可能采用不同的制造工艺。
完成晶圆制造、测试和切割之后，再通过封装互连结构组合成最终产品。
这种方式有机会改善产品模块化程度，或者让不同功能采用更加适合的工艺。
但Chiplet同样会引入互连延迟、功耗、散热和封装复杂度等挑战。
所以，Chiplet并不是取消晶圆制造，而是在晶圆制造完成之后，通过新的系统集成方式组合多个裸片。
二十三、晶圆制造与半导体产业链有什么关系？
围绕晶圆形成的半导体产业链非常庞大。
首先是硅材料和晶圆供应商。
这些企业负责制造高纯度硅材料、单晶硅棒以及符合半导体生产要求的晶圆。
全球重要的硅晶圆供应商包括日本的信越化学（Shin-Etsu Chemical）、SUMCO，以及GlobalWafers、Siltronic和SK Siltron等企业。
其次是芯片设计公司。
例如，NVIDIA、AMD和Qualcomm等企业主要从事芯片设计，并通过晶圆代工模式生产相关产品。
第三是晶圆代工厂。
晶圆代工厂根据客户的设计，使用半导体制造设备，在晶圆上形成集成电路。
台积电（TSMC）、联华电子（UMC）以及GlobalFoundries等企业是晶圆代工行业的重要参与者。
另外，还有同时具备芯片设计和制造能力的集成器件制造商（IDM），例如Intel和Texas Instruments等。
第四是半导体设备与材料企业。
光刻、沉积、刻蚀、清洗和检测设备，以及光刻胶、特种气体和高纯度化学品等材料，都是晶圆制造不可缺少的组成部分。
最后，还有负责封装、测试和其他后段工艺的企业。
这些不同类型的公司共同构成了现代半导体产业。
因此，一片硅晶圆从材料到最终产品，背后往往需要许多企业以及大量专业技术的协同。
二十四、晶圆未来会怎样发展？
未来的晶圆技术并不只是继续增大直径。
对于现代半导体制造来说，晶圆的材料质量、缺陷控制、表面平整度、结构设计和制造兼容性都非常重要。
首先，高质量硅晶圆仍然是先进逻辑制造的关键基础。
随着晶体管结构不断演进，对晶圆的晶体质量、表面和工艺稳定性可能提出更高要求。
其次，特殊半导体材料的应用正在持续发展。
例如，碳化硅（Silicon Carbide，简称SiC）在某些高压、高功率电子器件中具有重要应用。
砷化镓（Gallium Arsenide，简称GaAs）则可用于部分射频和光电子器件。
氮化镓（Gallium Nitride，简称GaN）也在功率电子和射频领域发挥重要作用，并且可以采用不同类型的生长基片与制造方案。
这些材料的物理特性和制造难度各不相同，并不意味着它们会全面替代硅。
另外，先进封装、晶圆键合和三维集成等技术，也使晶圆在系统制造中的作用进一步扩展。
未来的半导体发展，很可能继续依靠材料、晶体管结构、制造工艺、先进封装和芯片架构等技术共同进步。
二十五、总结：为什么芯片必须制造在晶圆上？
现在，我们可以回答文章开头的问题。
为什么现代芯片要制造在晶圆上？
首先，晶圆提供了高质量、结构稳定的半导体材料基础，使工程师能够制造具有可控电气特性的晶体管。
其次，晶圆具有统一的几何规格、晶体取向和表面质量，适合高精度自动化半导体加工。
第三，晶圆允许制造厂在同一块基片上同时加工大量芯片区域，显著提高复杂制造设备的利用效率。
第四，标准化晶圆有利于形成成熟的制造设备、材料、运输、检测和自动化生产体系。
第五，晶圆制造与后续测试、切割和封装流程紧密衔接，使现代半导体产品能够实现大规模工业生产。
需要注意的是，严格来说，并不是所有半导体器件都必须采用传统的圆形硅晶圆制造。某些特殊电子器件、薄膜器件和先进封装技术可能采用其他基片或制造方式。
但是，对于今天绝大多数先进硅逻辑芯片而言，晶圆依然是整个制造过程的核心基础。
从一片空白硅晶圆，到布满数十亿个晶体管的复杂集成电路，再到经过切割、封装和测试的成品芯片，现代计算机的硬件能力正是建立在这些精密制造技术之上。
