为什么有的处理器采用7nm工艺，有的采用5nm，还有的采用3nm？这些数字究竟代表什么？是不是意味着3nm芯片里的晶体管只有3纳米大？
如果一颗芯片采用3nm工艺，另一颗采用5nm工艺，是否就意味着前者的性能一定更强、功耗一定更低？
这些问题看起来简单，实际上涉及半导体制造、晶体管结构、光刻技术、芯片设计以及整个半导体工业的发展历史。
很多人以为，7nm、5nm和3nm指的是芯片内部晶体管的实际大小。例如，3nm芯片使用3纳米长的晶体管，而5nm芯片使用5纳米长的晶体管。

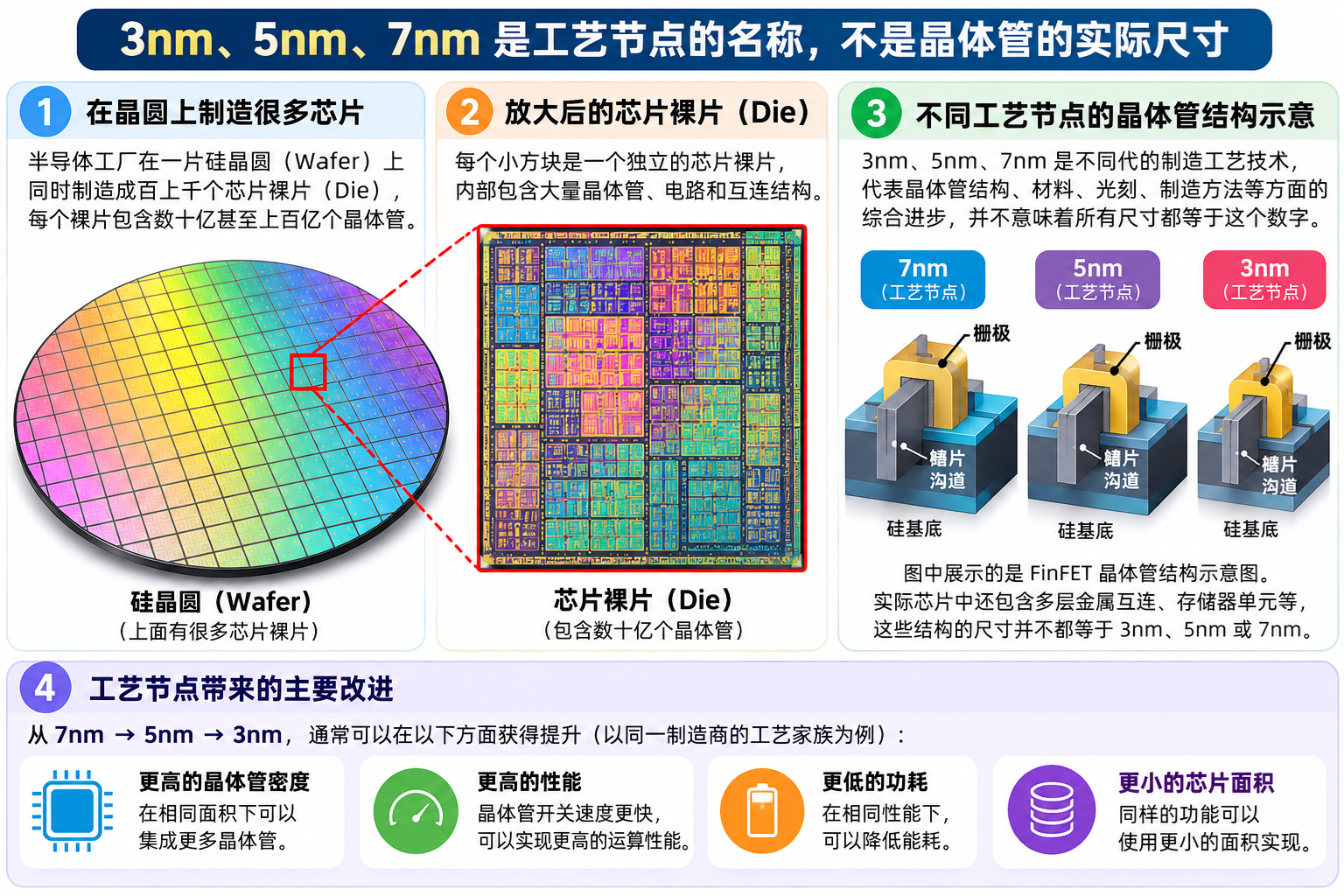

这是一个非常普遍的误解。现代半导体工艺中的3nm、5nm、7nm，主要是制造工艺节点的名称，而不是某个晶体管结构的实际尺寸。
这些名称通常用来区分不同代的半导体制造技术，反映工艺在性能、功耗、晶体管密度和制造能力等方面的演进。
那么，这些数字最初为什么使用纳米作为单位？不同公司的3nm工艺是否一样？为什么制程越先进，芯片制造反而越困难？
一、什么是纳米（Nanometer）？
纳米（Nanometer）是一种长度单位，英文缩写为nm。
1纳米等于十亿分之一米，也就是0.000000001米。
为了更直观地理解纳米有多小，可以进行几个简单的比较。
1毫米等于100万纳米。假设一根头发直径为70微米，那么它的直径大约相当于70,000纳米。
因此，3纳米是一个极其微小的长度。它远远小于肉眼能够直接分辨的尺度。
不过，理解芯片制程时需要特别注意：纳米是真实的长度单位，但工艺节点名称中的数字不一定对应一个实际的物理长度。
例如，一家半导体制造商将某一代制造技术命名为3nm，并不意味着这套工艺制造的所有晶体管结构都只有3纳米。
这就像汽车的车型名称不一定直接代表发动机排量一样。名称可以用于区分不同产品或技术世代，但不能总是按照字面解释。
二、什么是芯片制程（Process Node）？
芯片制程通常指半导体制造工艺技术，而工艺节点（Process Node）用于区分不同的技术世代或工艺平台。
在半导体制造厂中，工程师通过光刻、薄膜沉积、刻蚀、离子注入、热处理和其他工艺，在硅晶圆上制造晶体管和复杂电路。
这些步骤不是任意组合的，而是需要一整套经过开发、验证和优化的制造流程。
一套先进制程不仅包含晶体管的结构，还涉及材料、设计规则、标准单元、金属互连、制造设备以及工艺控制技术。
例如，台积电的N7、N5和N3，分别代表其7nm、5nm和3nm制造技术家族。
随着技术演进，制造商通常希望新一代工艺在某些方面取得改进，例如提高晶体管密度、增加运算速度、降低功耗，或者让电路设计更加灵活。
但这些改进并不意味着每一个物理尺寸都按照工艺名称等比例缩小。
事实上，现代先进芯片中不同结构的缩小速度可能存在很大差别。
有些逻辑晶体管结构能够明显缩小，而某些存储器单元、模拟电路或者金属互连结构的缩小幅度可能较小。
因此，制程节点更适合被理解为一种综合制造技术的名称。
三、为什么过去的制程名称与实际尺寸有关？
在半导体发展的早期，工艺节点名称与某些晶体管关键尺寸之间，确实存在比较直接的关系。
理解这一点，需要先认识晶体管中的栅极（Gate）。
现代数字芯片大量使用MOS晶体管。一个典型的MOS晶体管具有栅极、源极和漏极等结构。
栅极通过电场控制沟道的导电能力，从而调节源极和漏极之间的电流。
在传统平面MOS晶体管中，栅极长度（Gate Length）是影响器件特性的重要几何参数之一。
早期半导体行业使用微米或者纳米来命名制造工艺时，这些数字往往与栅极长度、金属线宽或其他关键制造尺寸存在较密切的联系。
例如，从较大的微米工艺逐渐发展到更小的工艺节点，通常伴随着晶体管尺寸和电路间距的明显缩小。
但是，随着半导体技术不断发展，不同结构的物理尺寸开始以不同速度变化。
工艺节点名称逐渐不再能够对应一个统一的实际尺寸。
根据Intel对工艺命名历史的说明，传统节点名称与实际栅极长度的直接对应关系，早在20世纪90年代末就已经不再成立。
因此，今天再把3nm直接理解为晶体管栅极长度3纳米，已经不符合现代半导体制造技术的实际情况。
四、3nm芯片里的晶体管真的只有3纳米吗？
答案是否定的。
现代3nm工艺是一整套半导体制造技术，而不是某个固定的3纳米结构。
一个MOS晶体管内部具有多个不同的物理尺寸。
例如，栅极长度、沟道宽度、栅极间距以及相邻器件之间的距离，都可能不同。
晶体管的高度、源漏结构和接触区域也需要根据制造工艺设计。
除了晶体管，芯片还包含许多层金属互连结构。这些金属线路也具有不同的宽度、厚度和间距。
因此，一颗使用3nm工艺制造的芯片，内部完全可能同时存在几纳米、十几纳米、几十纳米甚至更大的结构。
所谓3nm，并没有规定所有这些尺寸都等于3纳米。
同样，5nm并不意味着整颗晶体管长5纳米，7nm也不意味着芯片内部所有导线宽度都为7纳米。
现代工艺节点名称是区分制造技术世代的标签，而不是完整的物理尺寸说明书。
五、那么3nm、5nm和7nm到底有什么区别？
虽然这些数字不代表单一物理尺寸，但它们也并非完全没有技术意义。
对于同一家制造商的主流逻辑工艺家族来说，从7nm发展到5nm，再发展到3nm，通常意味着制造技术经过了重要改进。
这些改进主要可以从三个方面理解：性能（Performance）、功耗（Power）和面积（Area）。
半导体行业经常使用PPA来表示这三个指标。
性能主要关注电路能够以多快的速度工作。
功耗关注电路运行时消耗多少电能，以及在特定功耗限制下能够提供多少性能。
面积则关注实现特定电路功能需要占用多少硅片面积。
例如，新一代工艺可能让同样功能的逻辑电路占用更小的面积。
或者，在保持相近功耗的情况下，使某些电路运行得更快。
也可能在保持相近运行速度的情况下，减少能耗。
需要注意，这些目标之间通常存在权衡关系。
如果设计工程师把新工艺带来的优势主要用于提高工作频率，实际功耗可能并不会下降。
如果工程师希望获得更低功耗，就可能选择不同的电压、晶体管类型和电路结构。
所以，先进制程提供的是新的设计能力和优化空间，而不是自动保证所有芯片同时获得最高性能和最低功耗。
六、什么是晶体管密度（Transistor Density）？
例如，如果一块面积为100平方毫米的芯片包含10亿个晶体管，那么按照整体芯片面积计算，其平均晶体管密度就是每平方毫米1000万个晶体管。
在相同面积内容纳更多晶体管，可以让设计工程师增加计算单元、缓存、控制电路或者其他功能模块。
但需要注意，不同电路的实际晶体管密度并不相同。
例如，SRAM存储器阵列通常具有高度规则的结构，可以采用专门优化的存储单元布局。
而CPU中的复杂逻辑、模拟电路和高速接口，则可能具有不同的面积需求。
因此，使用整个芯片的晶体管数量除以Die面积得到的平均密度，并不能直接代表某个制造工艺能够达到的最高逻辑晶体管密度。
不同厂商公布的密度数据，还可能采用不同的标准单元和设计假设。
比较工艺密度时，必须确认使用的是逻辑密度、SRAM密度，还是实际产品的平均晶体管密度。
七、为什么3nm不代表比5nm密度提高一倍？
有人可能会这样计算：如果晶体管从5纳米缩小到3纳米，那么长度比例是3除以5，也就是0.6。
假如长和宽都缩小到原来的60%，占用面积理论上就会变成原来的36%。
按照这种简单模型，相同面积中似乎可以容纳大约2.78倍的器件。
但真实的半导体技术并不是这样缩小的。
首先，3nm和5nm并不是同一种结构的真实长度，因此不能直接使用它们计算晶体管面积。
其次，晶体管内部的不同结构不会全部按同样比例缩小。
第三，芯片内部还包括电源网络、金属互连、存储器、模拟电路和各种辅助结构。
这些电路结构的缩小规律各不相同。
例如，根据台积电公布的工艺资料，其N3E技术相较于N5技术，可以实现约1.6倍的逻辑密度提升，具体数值取决于相应比较条件。
这与简单使用5除以3再平方得到的结果明显不同。
因此，判断制造工艺的密度改进，应该参考具体厂商公布的可比数据，而不能只计算工艺名称中的数字比例。
八、7nm制程意味着什么？
7nm是现代半导体工业发展过程中的一个重要工艺节点。
以台积电为例，N7是其7nm工艺家族的重要基础技术。
台积电在2018年开始量产N7 FinFET技术。
FinFET是Fin Field-Effect Transistor的缩写，中文称为鳍式场效应晶体管。
这种晶体管采用三维鳍片状沟道结构，使栅极能够从多个侧面控制沟道。
与传统平面MOS晶体管相比，FinFET能够改善先进工艺中的静电控制能力，帮助降低短沟道效应和漏电问题。
7nm工艺并不是单一技术版本。
例如，台积电还推出了N7+等演进工艺。
其中，N7+采用了EUV极紫外光刻技术，用于部分关键制造层。
这说明即使名称中都包含7nm，不同工艺版本也可能在光刻技术、设计规则、晶体管特性以及制造复杂度方面存在区别。
因此，讨论7nm芯片时，还需要了解它实际使用哪一家制造商的哪一种工艺。
九、5nm制程相比7nm有哪些进步？
在台积电的技术体系中，N5代表5nm工艺家族。
台积电在2020年开始量产N5 FinFET技术。
与N7相比，N5在逻辑密度、功耗和性能方面实现了进一步改进。
其中一个重要变化，是EUV光刻技术在更多关键制造环节中得到使用。
N5工艺依然采用FinFET晶体管，但制造技术、晶体管布局和互连结构等方面经过了进一步优化。
在某些设计中，新工艺能够帮助减少逻辑电路面积。
对于相同功能的电路，也可能允许工程师选择更低功耗或者更高性能的设计方案。
不过，5nm并不意味着所有电路都比7nm缩小相同的比例。
例如，SRAM、模拟电路和输入输出结构的面积缩减幅度，可能不同于普通逻辑电路。
另外，台积电还推出了N5P以及与N5家族密切相关的N4系列工艺。
这些技术通过不同方式改善性能、功耗、密度或者制造经济性。
因此，5nm更适合被理解为一个制造技术家族，而不是某一种固定的晶体管尺寸。
十、3nm制程又有哪些新变化？
3nm代表比5nm进一步演进的先进逻辑制造技术。
以台积电为例，N3工艺在2022年进入大规模量产阶段。
值得注意的是，台积电N3家族仍然采用FinFET晶体管结构，而不是在3nm节点立即全面转向GAAFET。
这说明工艺名称从5nm变化到3nm，并不意味着晶体管的基本结构一定发生彻底改变。
在N3家族中，台积电通过晶体管优化、标准单元设计、光刻和制造技术改进，实现性能、功耗以及逻辑密度方面的提升。
N3家族还包含N3E、N3P以及针对不同应用需求优化的其他版本。
例如，N3E更加重视性能、功耗、密度和制造可行性的综合平衡。
某些后续版本则可能针对更高性能、更低功耗或者设计兼容性进行优化。
因此，即使两款芯片都被称为3nm产品，它们使用的具体制造技术也可能存在差别。
不能只看3nm这个名称，就假设所有3nm芯片具有完全相同的晶体管密度和电气特性。
十一、什么是FinFET？为什么它如此重要？
要理解现代先进制程，必须了解晶体管结构的演进。
早期MOS晶体管通常采用相对平面的沟道结构，称为Planar MOSFET。
随着晶体管尺寸不断减小，传统平面结构逐渐面临更加严重的短沟道效应。
简单理解，当沟道变得很短时，栅极对电流通道的控制可能变得不够理想。
即使晶体管处于关闭状态，也可能出现较明显的漏电流。
FinFET通过改变晶体管的几何结构改善这个问题。
它把沟道设计成类似垂直鳍片的形状，栅极能够从多个侧面对沟道施加控制。
这种三维结构可以提高栅极对沟道的静电控制能力。
因此，FinFET成为许多先进逻辑工艺的重要基础。
台积电的7nm、5nm和3nm主要工艺家族，都采用了FinFET技术。
这说明现代半导体工艺的发展，既包括器件尺寸缩小，也包括对晶体管结构和材料的持续优化。
十二、什么是GAAFET？为什么先进制程开始采用它？
当FinFET继续微缩时，工程师仍然需要解决短沟道效应、漏电、功耗和制造难度等问题。
因此，半导体工业发展出新的晶体管结构，其中一个重要方向就是GAAFET。
GAAFET是Gate-All-Around Field-Effect Transistor的缩写，中文称为环绕栅极场效应晶体管。
顾名思义，它的栅极可以从四周包围沟道。
与FinFET相比，这种结构能够提供不同的沟道控制方式，并在先进器件设计中具有重要优势。
Nanosheet Transistor，也就是纳米片晶体管，是GAAFET的一种重要实现形式。
在纳米片结构中，沟道通常采用多个水平排列的薄片，栅极包围这些薄片。
例如，台积电N2技术采用纳米片晶体管，而其N3技术使用FinFET。
需要特别注意，并不是只有名称为2nm的技术才能使用GAAFET。
不同半导体制造商可以按照自己的技术路线，在不同的工艺节点引入新的晶体管结构。
因此，晶体管结构与工艺节点名称之间，并不存在全球统一的一对一对应关系。
十三、什么是光刻？为什么先进制程离不开光刻机？
光刻（Photolithography）是芯片制造中最重要的技术之一。
它的主要作用，是将电路设计中的微细图案转移到晶圆表面的光刻胶上。
完成光刻之后，再通过刻蚀、材料加工以及其他工艺，将图案逐步转化为真正的电子结构。
现代半导体工厂需要使用极其精密的光刻设备。
常见的光刻技术包括DUV深紫外光刻和EUV极紫外光刻。
DUV是Deep Ultraviolet的缩写。
EUV是Extreme Ultraviolet的缩写。
EUV光刻使用约13.5纳米波长的极紫外光，而常见的ArF浸没式DUV光刻使用193纳米波长的光。
光刻系统的分辨能力，与光的波长、数值孔径以及其他光学和工艺条件有关。
较短的光波长通常有利于实现更精细的图案，但实际制造仍然需要复杂的光学系统、掩模技术、光刻胶和工艺优化。
因此，EUV成为先进逻辑制造的重要技术工具。
不过，并不是一颗3nm芯片的所有制造层都必须使用EUV。
根据不同层的图案精度和工艺要求，制造厂仍然可能使用多种光刻技术。
十四、EUV的13.5nm波长，为什么能制造3nm工艺芯片？
这个问题很容易让初学者困惑。
既然EUV光的波长是13.5纳米，为什么可以用于所谓3nm芯片的制造？
原因首先在于，3nm不是需要直接曝光出来的某一个3纳米宽度。
其次，光刻系统的图案分辨能力，并不能简单理解为必须大于或者等于光的波长。
现代光刻利用精密光学系统、光源控制、掩模优化、计算光刻和其他制造技术，实现高精度图案转移。
光刻所形成的图案，还可能经过后续刻蚀、沉积和其他工艺进一步加工。
此外，芯片不同结构需要的尺寸和间距并不相同。
所谓3nm工艺，可能涉及多种大于或者小于某些特定数值的实际结构尺寸，但并不存在所有图案都必须等于3纳米的要求。
因此，13.5纳米EUV光刻与3nm工艺节点并不矛盾。
一个数字描述的是光源波长，另一个是半导体制造技术的节点名称。
它们代表完全不同的物理或工程概念。
十五、不同公司的3nm工艺一样吗？
不一样。
半导体行业并没有规定所有制造商使用3nm名称时，必须采用完全相同的晶体管尺寸、晶体管结构、逻辑密度或者金属互连间距。
例如，不同企业可能选择不同类型的晶体管结构，也可能使用不同的设计规则和标准单元。
即使它们都提供被市场归入相近制程世代的技术，晶体管密度、功耗、性能和制造成本仍然可能不同。
Intel还在2021年调整了自己的工艺命名体系，采用Intel 7、Intel 4、Intel 3等名称，以反映不同代制造技术。
这些名称不能简单理解为对应7纳米、4纳米或者3纳米的真实器件长度。
也不能只因为一家企业使用较小的数字，就判断其制造技术必然全面优于另一家企业。
跨厂商比较必须参考具体的电路性能、功耗、密度、设计规则以及实际产品表现。
同为3nm，不代表相同的晶体管；不同名称，也不一定意味着技术水平完全不同。
十六、为什么不能直接比较Intel 7和台积电N7？
假设有两家半导体制造商，一家使用Intel 7工艺，另一家使用台积电N7工艺。
它们名称中的数字都是7。
是否就意味着两种制造技术具有相同的晶体管尺寸和密度？
答案是否定的。
Intel 7是Intel自己的工艺技术名称，而台积电N7属于台积电的制造工艺家族。
两者采用的技术路线、设计规则和制造参数并不完全相同。
Intel调整工艺命名时，已经明确指出现代节点数字不再直接对应某个特定物理尺寸。
因此，比较这两种工艺，需要研究具体技术指标，而不是比较名称。
例如，可以观察相似设计条件下的逻辑密度、晶体管性能、功耗以及实际芯片表现。
另外，制造技术是否成熟、生产良率和成本如何，也会影响它在商业产品中的竞争力。
所以，不能仅凭Intel 7与台积电N7名称相似，就认为它们属于完全相同的技术。
十七、什么是PPA？为什么它比纳米名称更重要？
PPA是三个英文单词的缩写：Power、Performance和Area。
Power代表功耗。
Performance代表性能。
Area代表面积。
这三个指标是理解芯片工艺和电路设计的重要基础。
例如，在设计一颗处理器时，工程师可能希望提高计算性能，但更高的工作频率可能增加功耗。
如果希望降低功耗，可能需要调整工作电压、晶体管类型和电路结构。
如果希望缩小芯片面积，就需要优化逻辑布局、存储结构和互连设计。
这些目标并不是完全独立的。
在某些情况下，提高性能可能需要增加面积或者功耗。
减少面积也可能使布线更加复杂，影响时序和功耗。
因此，芯片设计通常需要在三个指标之间寻找适合产品目标的平衡。
例如，智能手机处理器可能特别重视能效和散热限制。
服务器处理器可能更重视吞吐量、稳定性能和总拥有成本。
某些人工智能加速器则需要在计算性能、存储带宽和系统功耗之间进行复杂权衡。
所以，比起单纯讨论一颗芯片是3nm还是5nm，了解其PPA表现通常更有意义。
十八、3nm芯片一定比5nm芯片快吗？
不一定。
例如，一颗CPU的性能受到处理器核心数量、指令执行效率、缓存容量、内存延迟和工作频率等因素影响。
不同架构对于相同程序的执行效率可能有很大差别。
假设一颗使用5nm工艺制造的处理器，具有更加优秀的架构、更高的可持续运行频率以及更适合目标任务的缓存设计。
另一颗使用3nm工艺制造的处理器，即使工艺更新，也不一定在所有应用中都能超过前者。
同样，GPU性能不仅与晶体管工艺有关，还受到并行计算单元、显存带宽、缓存结构、驱动程序和软件优化等因素影响。
因此，3nm工艺可能提供更好的性能或能效设计空间，但具体芯片能否发挥这些优势，仍然取决于产品设计。
评价处理器时，应该优先观察与实际使用场景相关的性能测试和功耗表现。
十九、3nm芯片一定比5nm芯片省电吗？
同样不一定。
现代芯片的动态功耗，可以通过一个常见的近似关系理解：
P ≈ α × C × V² × f
其中，P表示动态功耗，α表示电路开关活动因子，C表示有效开关电容，V表示供电电压，f表示工作频率。
从这个关系可以看出，芯片功耗与电压、频率、电路活动程度和电容等因素密切相关。
先进制造工艺可能帮助工程师降低部分电容和工作电压，从而改善能效。
但是，如果设计者同时提高频率或者增加更多计算单元，芯片的总功耗仍然可能增加。
此外，真实芯片还存在漏电功耗和其他能量损失。
因此，制程升级不等于最终产品一定降低总功耗。
例如，一颗新处理器可能在相同任务下消耗更少电能，但如果它设计为追求更高峰值性能，满载时的功耗仍然可能很高。
所以，比较芯片能效时，需要明确是在相同性能、相同功耗、相同任务量还是其他条件下进行比较。
二十、为什么先进制程的芯片越来越贵？
从直觉上看，晶体管越小，同一片晶圆就能容纳更多芯片，制造成本似乎应该不断下降。
在半导体发展的某些阶段，晶体管微缩确实显著降低了单位功能的制造成本。
但是，先进工艺也带来了越来越高的制造难度。
首先，先进光刻设备和其他制造设备非常昂贵。
其次，更复杂的晶体管结构需要更多精密加工和严格控制。
第三，先进制造可能使用更加复杂的材料、沉积技术和刻蚀工艺。
第四，新工艺的开发和验证需要巨大的研发投入。
第五，芯片设计本身也越来越复杂。
例如，先进工艺可能要求更加精密的时序分析、电源设计、版图验证和制造规则检查。
此外，新工艺在量产初期可能还需要持续改善良率。
因此，即使单位面积能够集成更多晶体管，也不意味着每颗芯片的制造成本一定降低。
对于大型高性能芯片来说，晶圆制造成本、设计成本、封装成本和产品良率都可能成为重要经济因素。
二十一、什么是摩尔定律？它与制程有什么关系？
摩尔定律（Moore’s Law）是半导体工业最著名的发展观察之一。
1965年，Intel联合创始人之一戈登·摩尔（Gordon Moore）提出了关于集成电路元件数量增长趋势的观察。
后来，摩尔定律通常被概括为，集成电路中的晶体管数量大约每两年翻一番。
需要注意，摩尔定律并不是自然界的物理定律，也不代表晶体管必须每两年缩小一半。
它更多体现了半导体工业长期追求更高集成度的技术和经济发展趋势。
在过去几十年中，晶体管缩小、制造工艺改进和芯片设计进步，共同推动了计算能力的发展。
不过，随着晶体管结构越来越复杂，继续提高集成密度面临更大的技术和经济挑战。
因此，现代半导体工业不仅通过改进晶体管工艺提高集成度，还通过Chiplet、先进封装、三维集成和专用计算架构等技术改善系统能力。
这意味着，即使晶体管微缩速度发生变化，计算技术仍然可以通过其他方向继续发展。
二十二、为什么制程名称从纳米走向埃米？
随着工艺技术继续演进，传统使用纳米数字命名的方式，也开始出现新的变化。
埃米（Angstrom）是一种更小的长度单位，符号为Å。
1埃米等于0.1纳米，也就是十亿分之一米的十分之一。
因此，10埃米等于1纳米。
在半导体行业中，Intel使用了Intel 20A和Intel 18A等工艺名称。
其中，A来自Angstrom这一术语。
不过，这些名称同样不代表晶体管某个特定结构的实际尺寸一定等于20埃米或者18埃米。
它们仍然属于制造工艺技术的命名体系。
因此，从纳米走向埃米，并不意味着整个芯片中的所有元件都缩小到相应的原子尺度。
半导体企业使用这些名称，主要是为了区分新的技术世代。
二十三、2nm之后还会有1nm吗？
从技术发展的角度看，半导体制造商正在继续研究和开发更先进的制造工艺。
但未来工艺是否采用1nm或者其他名称，并不代表所有晶体管尺寸必须达到1纳米。
对于现代芯片来说，继续微缩面临许多困难。
例如，当晶体管关键尺寸不断减小时，量子隧穿、短沟道效应和其他物理问题可能变得更加突出。
此外，金属互连的电阻、电容以及信号传输延迟，也会影响芯片性能。
散热和功率密度同样是重要限制。
因此，未来先进工艺的发展，需要结合多种技术。
例如，进一步优化GAAFET和相关器件结构、使用新的半导体材料、改善金属互连，以及发展背面供电网络等。
另外，三维堆叠和先进封装技术，也可能在系统集成方面发挥更加重要的作用。
这意味着芯片技术进步已经不再依赖单纯缩小某个物理尺寸。
二十四、为什么成熟制程仍然非常重要？
当人们讨论半导体技术时，注意力常常集中在最先进的3nm或者2nm工艺。
但现实中，并不是所有芯片都需要使用最先进制程。
例如，汽车电子、电源管理芯片、模拟电路、工业控制器和许多传感器，可能使用成熟制造工艺。
这些工艺可能采用28nm、40nm、65nm甚至更早的技术世代。
对于这些产品来说，制造成本、可靠性、工作电压、模拟性能以及长期供货能力，可能比极高晶体管密度更加重要。
例如，某些电源管理芯片需要处理相对较高的工作电压和电流，未必适合使用面向低电压高密度数字逻辑优化的最先进制程。
某些工业控制产品也不需要特别高的运算能力，因此成熟工艺已经能够满足性能要求。
此外，成熟工艺经过长期生产验证，在特定产品领域可能具有良好的成本和供应优势。
因此，先进制程和成熟制程并不是简单的好坏关系，而是服务于不同类型的芯片需求。
二十五、为什么同样是3nm，CPU和GPU性能差别仍然很大？
CPU通常针对通用程序执行进行优化，需要处理复杂的指令流、分支和数据依赖关系。
GPU通常拥有大量并行计算资源，适合执行图形处理和某些高度并行的计算任务。
即使两者采用同一家制造商的同一工艺节点，也不意味着它们具有相同的性能特征。
例如，CPU可能使用大量晶体管构建复杂控制逻辑、大容量缓存和高性能通用处理核心。
GPU则可能使用大量晶体管构建并行计算单元、缓存和专门的数据处理结构。
两者在同样的工艺技术下，可以获得完全不同的功能和性能。
因此，晶体管制造工艺只是硬件性能的一个重要基础。
真正的计算能力还取决于芯片架构、软件、存储系统和整个硬件平台。
二十六、芯片制程和Die Size有什么关系？
Die Size指芯片裸片的面积，通常以平方毫米表示。
一颗芯片能够使用多少晶体管，与其Die面积和所采用的电路结构密度有关。
假设某个芯片设计从旧工艺迁移到新工艺。
如果新工艺能够缩小部分电路面积，那么工程师可能选择保持原有功能并减小Die面积。
这样有机会在一片晶圆上制造更多芯片。
另一种选择是保持相近的Die面积，增加更多计算单元或者缓存。
还可以把工艺带来的面积和性能优势，部分用于增强功能，部分用于降低成本或功耗。
但实际上，将芯片设计从一个工艺迁移到另一个工艺并不是简单缩放图片。
工程师需要重新考虑标准单元、存储器、模拟接口、时序、供电和物理布局等因素。
因此，先进工艺提供的面积优势，需要经过复杂的设计工作才能转化为实际产品价值。
二十七、如何正确比较不同芯片的制造工艺？
当我们看到两款芯片分别采用3nm和5nm工艺时，不应该立即认定3nm产品全面优于5nm产品。
首先，需要确认制造商是谁。
不同企业的工艺名称不能直接按照数字对应。
其次，需要了解具体工艺版本。
例如，台积电的N3、N3E和N3P虽然属于相关工艺家族，但并不完全相同。
先进制程改善的是制造能力，实际产品还受到芯片架构和设计目标影响。
第四，需要关注能效，而不仅是峰值性能。
同样的任务如果能够以更少电能完成，可能对移动设备和服务器都具有重要价值。
第五，需要关注芯片面积和制造成本。
一款采用先进工艺的芯片可能提供更高的计算密度，但产品价格并不一定更低。
最后，还应该关注测试条件。
不同运行频率、温度、功耗限制和软件环境，都可能影响测试结果。
因此，正确比较芯片，需要同时理解制造工艺、产品架构和实际应用场景。
二十八、关于3nm、5nm和7nm的五个常见误解
第一个误解是，3nm代表晶体管长度为3纳米。
实际上，现代3nm是工艺节点名称，并不对应所有晶体管的固定尺寸。
实际上，晶体管数量取决于芯片设计、功能、面积和所采用的制造工艺。
第三个误解是，3nm处理器一定比5nm处理器快。
实际上，处理器性能还取决于架构、频率、缓存、内存和软件等因素。
第四个误解是，不同公司的3nm工艺完全一样。
实际上，不同制造商的晶体管结构、密度、设计规则和工艺参数可能存在差异。
第五个误解是，制程数字越小，芯片就越便宜。
实际上，先进制程可能需要更加昂贵的设备、更复杂的研发和制造流程，因此单位芯片成本未必降低。
理解这些误解，可以帮助我们更加准确地阅读芯片产品介绍和半导体行业新闻。
二十九、总结：3nm、5nm、7nm到底代表什么？
现在，我们可以回到最初的问题。
芯片中的3nm、5nm和7nm到底是什么意思？
它们主要是半导体制造工艺节点的名称，用于区分不同代的芯片制造技术。
这些数字源自半导体工业早期按照某些实际尺寸命名工艺的传统，但现代节点名称已经不能直接对应某个固定的晶体管物理尺寸。
因此，3nm并不意味着整颗晶体管只有3纳米，5nm也不意味着每一根导线宽度都是5纳米。
对于同一家制造商的相关工艺家族来说，从7nm演进到5nm，再到3nm，通常代表逻辑密度、性能、功耗和制造能力等方面的综合进步。
但是，不同制造商的工艺节点名称不能直接按数字比较。
同样，工艺越先进，也不意味着采用它的每一款芯片都一定运行得更快或者消耗更少电能。
现代芯片技术正在从单纯依赖晶体管尺寸缩小，逐渐发展为晶体管结构、制造工艺、芯片架构、互连技术和先进封装共同进步。
记住最重要的一句话：3nm、5nm和7nm是芯片制造技术的代际名称，而不是晶体管的实际大小。数字越小，通常意味着同一制造商相关工艺家族中的技术更新，但芯片究竟有多强，还要看架构、功耗、密度和实际性能。
理解这个概念之后，再阅读关于CPU、GPU、AI芯片和半导体制造技术的资料，就不会被简单的纳米数字误导。
