CPU 内部包含许多重要组件：寄存器、ALU、控制逻辑、内存接口，以及大量辅助电路。
但是，这些组件只有连接起来、协同工作，才能真正组成一颗能够执行程序的处理器。
CPU 内部最重要的数据连接之一，就是：
寄存器文件（Register File）与算术逻辑单元（Arithmetic Logic Unit，ALU）之间的数据通路。
寄存器文件保存 CPU 当前正在使用的数据。
ALU 则负责对这些数据执行算术和逻辑运算。
因此，一个最基本的 CPU 数据流可以表示为：
Register File
↓
ALU
↓
Register File
本文将跟踪一条非常简单的 MIPS 指令：
add $t0, $t1, $t2
它的含义是：
$t0 = $t1 + $t2
从汇编语言来看，这条指令非常简单。
但是在 CPU 内部，为了完成这一行代码，多个硬件模块必须精确配合。
1. 从 ADD 指令开始
先来看这条 MIPS 指令：
add $t0, $t1, $t2
这里涉及三个寄存器。
$t1 是第一个源寄存器。
$t2 是第二个源寄存器。
$t0 是目标寄存器。
概念上就是：
$t1 + $t2 → $t0
假设：
$t1 = 25
并且：
$t2 = 17
那么处理器必须计算：
25 + 17 = 42
然后把结果 42 写入：
$t0
从程序员角度来看，这就是全部操作。
但是在 CPU 内部，这个过程要复杂得多，也有趣得多。
2. CPU 需要两个源操作数
一次加法需要两个输入值。
因此，ALU 必须得到：
Operand A
和：
Operand B
对于这条指令：
add $t0, $t1, $t2
两个操作数分别来自：
$t1
和：
$t2
这也是为什么典型 MIPS 寄存器文件通常提供：
两个读端口（Two Read Ports）
这样 CPU 就可以同时读取两个寄存器。
概念上：
$t1 → Read Data 1
$t2 → Read Data 2
然后，这两个值可以同时送入 ALU。
3. 寄存器文件并不认识寄存器名称
在汇编语言中，我们使用：
$t0
$t1
$t2
这样的名字。
但是硬件并不真正理解这些名称。
MIPS CPU 内部使用的是：
寄存器编号。
在传统 MIPS 命名方式中：
$t0 = register 8
$t1 = register 9
$t2 = register 10
因此：
add $t0, $t1, $t2
对于硬件来说，实际涉及的是：
8, 9, 10
经典 MIPS 有 32 个通用寄存器。
要从 32 个寄存器中选择一个，需要：
5 bits
因为：
2^5 = 32
所以，每个寄存器编号都可以用 5 位二进制数表示。
这些 5 位寄存器地址直接编码在机器指令内部。
4. 指令本身包含寄存器地址
经典 MIPS R-type 指令长度为：
32 bits
其中主要包含以下字段：
Opcode
rs
rt
rd
shamt
funct
对于 ADD 指令：
rs
指定第一个源寄存器。
rt
指定第二个源寄存器。
rd
指定目标寄存器。
对于：
add $t0, $t1, $t2
对应关系是：
rs = $t1
rt = $t2
rd = $t0
因此，CPU 可以直接从指令中的二进制字段得到寄存器地址。
也就是说：
机器指令本身就告诉寄存器文件应该读取哪些寄存器，以及最终把结果写入哪个寄存器。
5. 两个寄存器地址进入寄存器文件
寄存器文件会接收两个读地址。
第一个来自：
rs
第二个来自：
rt
对于我们的例子：
rs → $t1
rt → $t2
这些地址进入寄存器文件后，会分别选择两个已经存储的 32 位数据。
概念上：
Read Register 1 → $t1
Read Register 2 → $t2
寄存器文件输出：
Read Data 1
和：
Read Data 2
这里最重要的一点是：
两个寄存器的数据可以同时被读取出来。
6. 为什么寄存器文件需要两个读端口
假设 CPU 的寄存器文件只有一个读端口。
执行：
$t0 = $t1 + $t2
时，就可能需要先读取 $t1，然后再读取 $t2。
这样会让指令执行过程变得更加复杂。
因此，典型 MIPS 寄存器文件支持两个独立的读端口。
数据流变成：
$t1 → Read Data 1
$t2 → Read Data 2
两个值可以在基本相同的执行阶段被读取出来。
这种结构非常适合：
ADD
SUB
AND
OR
SLT
等需要两个寄存器操作数的指令。
这也说明了一个重要问题：
寄存器文件的硬件结构，与指令集的设计是密切相关的。
7. 寄存器文件把数据送入 ALU
现在来到最关键的一步。
寄存器文件的两个输出开始流向 ALU。
概念上：
Register File
Read Data 1 → ALU Input A
Read Data 2 → ALU Input B
对于：
add $t0, $t1, $t2
就是：
$t1 → ALU Input A
$t2 → ALU Input B
假设：
$t1 = 25
$t2 = 17
那么 ALU 得到：
Input A = 25
Input B = 17
现在 ALU 已经获得了执行运算所需的数据。
但是，还缺少一个非常重要的信息：
到底应该执行什么运算？
8. ALU 不只是做加法
ALU 并不是简单的加法器。
根据不同处理器设计，它通常可以执行：
Addition
Subtraction
AND
OR
XOR
Comparison
等操作。
某些处理器还可能让 ALU 负责移位操作，也可能使用独立的移位硬件。
因此，仅仅把 $t1 和 $t2 送入 ALU 是不够的。
CPU 还必须告诉 ALU：
你现在究竟应该执行什么操作？
这就需要：
控制信号（Control Signals）。
9. 控制单元对指令进行解码
CPU 会分析机器指令中的各个字段，以确定当前到底是什么指令。
对于经典 MIPS R-type ADD 指令：
主 Opcode 表明这是一条 R-type 指令。
然后，额外的 funct 字段进一步指定具体运算。
控制逻辑对这些字段进行解码。
对于 ADD 指令，最终会生成一个 ALU 控制信号：
ALU Control = ADD
概念上：
Instruction
↓
Control Logic
↓
ALU Control = ADD
↓
ALU
与此同时，寄存器文件已经把两个操作数送了过来。
因此，现在 ALU 同时知道了两件事：
数据是什么。
以及：
应该执行什么运算。
10. ALU 执行加法
ALU 接收到：
Input A = $t1 的值
Input B = $t2 的值
ALU Control = ADD
在我们的例子中：
Input A = 25
Input B = 17
ALU 内部的算术电路开始工作，最终产生：
ALU Result = 42
从更底层的硬件角度来看，这次加法最终可能由：
Full Adders
或者更先进的加法器结构实现。
因此，ALU 实际上把 CPU 的两个世界连接起来了。
底层：
Logic Gates
构成：
Adders
加法器成为：
ALU
的一部分。
然后 ALU 执行机器指令要求的算术运算。
这正是数字逻辑逐渐演变成 CPU 指令执行的过程。
11. ALU 得到结果后，工作还没有结束
ALU 已经完成：
25 + 17 = 42
但是指令还没有真正结束。
CPU 还有一个重要任务：
把结果保存下来。
对于：
add $t0, $t1, $t2
结果必须写入：
$t0
因此：
42
必须从 ALU 返回到寄存器文件。
这条路径通常属于：
Write-Back Path，写回路径。
概念上：
Register File
↓
ALU
↓
ALU Result
↓
Write Back
↓
Register File
所以，寄存器文件既是：
操作数的来源
也是：
计算结果的目的地。
12. 目标寄存器来自 rd
CPU 已经知道结果应该写到哪里。
因为目标寄存器编号已经编码在指令中。
对于 R-type ADD 指令：
目标寄存器来自：
rd
例如：
add $t0, $t1, $t2
目标是：
$t0
而 $t0 对应：
Register 8
因此，寄存器文件最终收到：
Write Register = 8
Write Data = 42
但是，仅仅把这些信号送到寄存器文件还不够。
CPU 还需要一个信号告诉寄存器文件：
现在允许写入。
13. RegWrite 控制寄存器更新
CPU 并不是执行任何指令时都要写寄存器。
有些指令会修改寄存器。
有些不会。
例如：
ADD 会写寄存器。
SUB 会写寄存器。
LW 会写寄存器。
但是：
SW 不会写通用寄存器。
普通分支指令通常也不会写通用寄存器。
因此，控制单元会生成一个非常重要的控制信号：
RegWrite
对于 ADD：
RegWrite = 1
它告诉寄存器文件：
把输入的数据写入指定的目标寄存器。
于是：
Write Register = $t0
Write Data = ALU Result
RegWrite = 1
现在硬件已经准备好更新 $t0。
14. 寄存器读取和写入的行为不同
经典寄存器文件通常采用这样一种设计：
读取是组合逻辑的。
写入是时钟控制的。
这两者的区别非常重要。
当 Read Register 地址改变以后，对应寄存器中的数据可以通过组合逻辑传播到读输出。
通常不需要再等待另一个时钟边沿。
但是写入不同。
目标寄存器一般会在指定的有效时钟边沿真正更新。
因此，在执行：
add $t0, $t1, $t2
时，CPU 可以先读取：
$t1
和：
$t2
然后把它们送入 ALU。
ALU 完成运算后：
$t0
再在正确的时钟控制点被更新。
这种：
组合数据流 + 时钟存储
的结合，是同步 CPU 设计的基础。

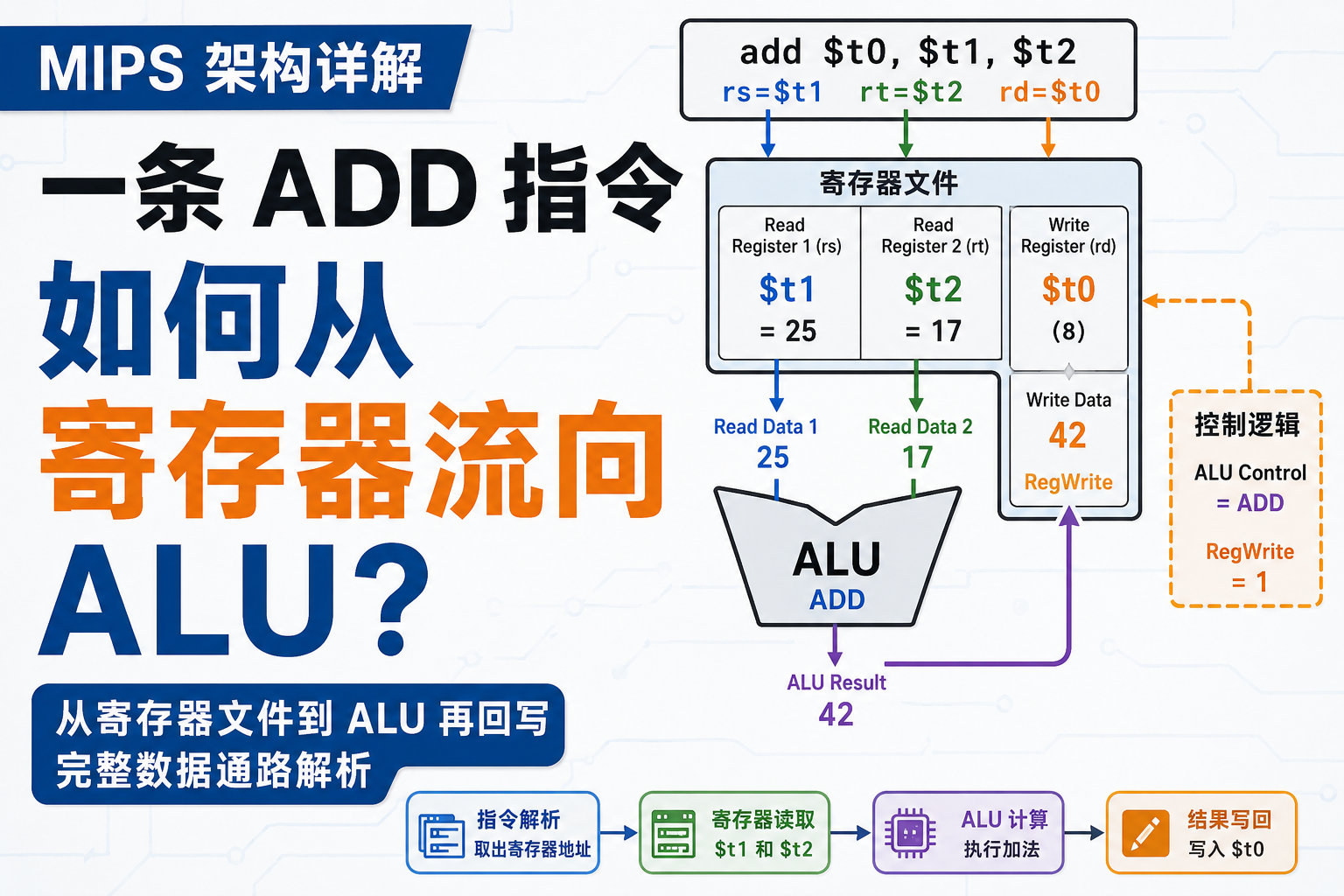

15. 完整的 ADD 数据通路
现在，我们可以把前面的所有步骤连起来。
从：
add $t0, $t1, $t2
开始。
指令确定：
Source 1 = $t1
Source 2 = $t2
Destination = $t0
完整数据流如下：
Instruction
↓
Extract rs, rt, rd
↓
Register File
↓
Read $t1 and $t2
↓
Read Data 1 and Read Data 2
↓
ALU
↓
ADD
↓
ALU Result
↓
Write Data
↓
Register File
↓
Write $t0
如果加入实际数据：
$t1 = 25
$t2 = 17
那么：
25
和：
17
进入 ALU。
ALU 计算得到：
42
然后 CPU 将：
42
写入：
$t0
到这里：
一条 ADD 指令才算真正完成。
16. 这就是数据通路 Datapath
我们前面一直在跟踪的这些硬件连接，在计算机体系结构中统称为：
Datapath，数据通路。
Datapath 包含 CPU 内部负责：
传输数据
以及：
转换数据
的硬件结构。
典型 Datapath 包括：
Register File
ALU
Multiplexers
Program Counter
Adders
Immediate-generation hardware
Memory interfaces
等等。
而控制单元则决定：
每条指令执行时，这些硬件应该如何工作。
可以用两句话理解 CPU：
Datapath 负责移动和处理数据。
Control Unit 负责告诉 Datapath 应该做什么。
理解这两部分之间的区别，是学习 CPU 架构非常重要的一步。
17. 为什么很快就会需要多路选择器
我们使用的 ADD 例子非常简单。
因为 ALU 的两个操作数都直接来自寄存器。
但是，并不是所有指令都这样。
例如，有些指令需要把：
一个寄存器值
与：
一个立即数
送入 ALU。
于是 ALU 的第二个输入就出现了两个可能来源：
Register Value
或者：
Immediate Value
CPU 必须从中选择一个。
这就是：
Multiplexer，MUX，多路选择器
存在的重要原因。
同样，不同指令可能需要选择不同的：
目标寄存器
或者：
Write-Back 数据来源。
随着 CPU 支持越来越多的指令类型，Multiplexer 会大量出现在 Datapath 中。
这也是简单的：
Register File → ALU
逐渐演变成完整 CPU Datapath 的关键一步。
18. ADD 和 LW 使用 ALU 的方式不同
ALU 并不仅仅用于算术指令。
例如：
lw $t0, 8($t1)
CPU 必须先计算内存地址：
address = $t1 + 8
这个加法仍然由 ALU 完成。
但是此时，ALU 的第二个输入已经不是另一个寄存器。
而是：
Immediate Offset
也就是立即数偏移量。
因此：
ADD：
Register + Register → ALU
而 LW：
Register + Immediate → ALU
这就是为什么在典型 CPU Datapath 中，ALU 某个输入前面经常会放一个 Multiplexer。
它根据当前指令选择正确的数据来源。
19. SW 同样使用寄存器文件和 ALU
再来看：
sw $t0, 8($t1)
这条指令也需要从寄存器文件读取两个值。
但是它们的用途不同。
$t1
提供：
Base Address
而：
$t0
提供：
需要写入内存的数据。
ALU 负责计算：
$t1 + 8
得到内存地址。
与此同时：
$t0
中的数据会流向内存的：
Write Data Input
这说明一个重要事实：
寄存器文件的两个输出，并不总是承担完全相同的任务。
它们具体做什么，取决于当前正在执行什么指令。
而控制系统负责决定：
Datapath 应该如何被使用。
20. 寄存器文件处在 CPU 执行的中心
寄存器文件在 CPU 内部处于一个非常关键的位置。
大量指令都会从读取一个或多个寄存器开始。
这些数据随后可能进入：
ALU
Memory Address Generation Logic
Comparison Logic
或者：
其他 Execution Units
执行完成以后，很多结果又重新返回寄存器文件。
因此，CPU 指令执行经常呈现这样的基本模式：
Read Operands
↓
Execute Operation
↓
Write Result
更加具体地说：
Register File
↓
Execution Unit
↓
Register File
这种模式并不是 MIPS 独有的。
在现代处理器架构中，我们都可以看到类似思想。
21. 从寄存器文件到 ALU，再到 CPU
我们之前可以把 Register File 当成一个独立的硬件模块来学习。
这样可以理解 CPU 如何保存和快速访问少量但极其重要的数据。
但是，当 Register File 与 ALU 连接起来以后，它的意义就完全不同了。
现在，一个更大的 CPU 结构开始出现：
Registers 保存操作数。
Register File 提供操作数。
ALU 执行运算。
结果通过 Write-Back Path 返回。
Control Signals 协调整个过程。
这些硬件模块连接在一起以后，就构成了：
CPU 执行机器指令的基础。
22. 从逻辑门一直到 ADD 指令
这条数据通路还展示了计算机中非常重要的一条抽象链。
最底层是：
Transistors
晶体管构成：
Logic Gates
逻辑门构成：
Adders
加法器成为：
ALU
的一部分。
ALU 的数据来自：
Register File
Register File 与 ALU 一起执行：
Machine Instructions
而机器指令最终又构成：
Programs
因此，看起来非常简单的一条汇编语句：
add $t0, $t1, $t2
实际上连接了两个完全不同的世界：
上层的软件
和：
最底层的数字逻辑硬件。
这正是计算机体系结构最重要的思想之一。
23. 下一步是什么？
现在，我们已经把 CPU 中两个非常重要的组件连接起来：
Register File
和：
ALU
但是，这仍然只是完整处理器的一部分。
真正的 CPU 还必须回答很多问题：
指令是怎样取出来的？
CPU 怎么知道下一条应该执行什么指令？
Program Counter 在 Datapath 中处于什么位置？
Load 和 Store 指令怎样与内存通信？
Branch 指令如何改变程序执行流程？
Control Unit 如何选择正确的数据路径？
当这些组件全部连接起来以后，我们就不再是在学习几个独立的数字电路。
而是在逐渐构建：
一条完整的 CPU Datapath。
Conclusion
一条 MIPS 指令：
add $t0, $t1, $t2
从汇编语言来看非常简单。
但是在 CPU 内部，它会启动一套高度组织化的数据流。
首先，指令指定两个源寄存器：
$t1
和：
$t2
寄存器文件同时读取两个值。
然后：
Read Data 1 → ALU Input A
Read Data 2 → ALU Input B
控制逻辑告诉 ALU：
执行 ADD。
ALU 完成加法，产生结果。
随后，这个结果沿着：
Write-Back Path
返回寄存器文件。
最后，结果被写入：
$t0
因此，最核心的数据流就是：
Instruction
↓
Register File
↓
ALU
↓
Write Back
↓
Register File
这不仅仅是：
寄存器文件与 ALU 之间的一条连接。
它实际上已经是：
CPU Datapath 的起点。
一旦理解这条路径，我们就可以继续追踪一条完整的机器指令：
从 Instruction Fetch 开始，
经过 Register Access，
进入 ALU Execution，
然后可能访问 Memory，
最后完成 Write Back。
而正是在这里，一个个看似独立的：
Logic Gates
Adders
Registers
ALU
Multiplexers
开始真正连接起来。
最终变成：
一颗能够执行程序的 CPU。
