现代计算机为什么能够进行复杂的计算？手机为什么能够运行各种应用程序？人工智能芯片为什么能够在短时间内处理海量数据？这些看似不同的问题，背后都有一个共同的关键技术：晶体管（Transistor）。
晶体管是现代电子技术最重要的发明之一。从计算机处理器、内存芯片，到智能手机、汽车电子和人工智能加速器，几乎所有现代数字电子设备都离不开晶体管。
一颗先进的处理器可能集成数十亿甚至上百亿个晶体管。它们非常微小，肉眼无法直接分辨，却能够通过相互连接，组成逻辑电路、寄存器、存储单元和各种复杂的计算系统。
那么，晶体管究竟是什么？它是怎样工作的？为什么计算机芯片需要如此多的晶体管？本文将从最基础的电子原理开始，逐步解释晶体管与现代集成电路之间的关系。
一、什么是晶体管（Transistor）？
晶体管是一种半导体电子器件，主要用于控制电流，可以实现电子开关和信号放大等功能。
简单来说，晶体管能够利用一个控制信号，改变电流通过器件的能力。
在数字电子电路中，晶体管最重要的用途之一就是充当电子开关。它能够根据输入信号，在不同的导通状态之间切换，从而帮助电路表示和处理二进制信息。
与普通机械开关相比，晶体管不需要依靠机械部件运动。它通过半导体内部的电场和载流子运动来控制电流，因此可以实现极快的切换速度。
更重要的是，晶体管能够制造得非常小，并且可以通过半导体制造工艺，将大量晶体管集成到同一块硅芯片上。
这正是现代计算机芯片能够不断提高集成度的重要原因。
二、晶体管是怎样发明的？
在晶体管出现以前，早期电子计算机主要使用真空电子管（Vacuum Tube）完成电子开关和信号放大。
真空管能够控制电子流动，但存在不少缺点，例如体积较大、功耗较高、产生大量热量，而且使用寿命和可靠性受到一定限制。
1946年投入运行的 ENIAC 计算机使用了大约18,000个真空管，需要占用很大的空间。
1947年，贝尔实验室的约翰·巴丁（John Bardeen）、沃尔特·布拉顿（Walter Brattain）和威廉·肖克利（William Shockley）领导的研究工作取得重大突破，巴丁和布拉顿成功演示了第一个晶体管。
这项发明为电子设备的小型化奠定了基础。三位科学家后来共同获得1956年诺贝尔物理学奖。
最初的晶体管与今天芯片内部使用的晶体管有很大区别。随着半导体材料、平面制造技术和集成电路工艺的发展，晶体管逐渐从独立元器件发展为可以在硅片上大规模集成的微小结构。
1959年前后，MOSFET（金属氧化物半导体场效应晶体管）技术取得重要突破。随后，MOSFET逐渐成为数字集成电路中最重要的晶体管类型之一。
今天，绝大多数现代数字逻辑芯片都建立在MOS晶体管及其演进技术之上。
三、为什么晶体管能够控制电流？
理解晶体管的工作原理，首先需要认识半导体（Semiconductor）。
半导体是一类导电能力介于典型导体和绝缘体之间，并且其导电特性能够通过材料设计、电场、温度等因素进行控制的材料。
硅（Silicon）是现代半导体工业最重要的材料之一。通过向硅中引入少量特定杂质，可以改变其内部的载流子浓度，这个过程称为掺杂（Doping）。
在半导体中，常见的两类载流子是电子（Electron）和空穴（Hole）。电子带负电，而空穴可以理解为半导体中能够参与导电的等效正电荷载流子。
N型半导体以电子作为多数载流子，P型半导体则以空穴作为多数载流子。
通过合理安排不同的半导体区域，并设计电极与绝缘结构，工程师就可以制造能够受外部电信号控制的晶体管。
需要特别强调的是，晶体管并不是简单地把两块不同的半导体材料拼接在一起。不同类型的晶体管具有不同的内部结构和工作原理。
在现代处理器中，最常见的基本原理是利用电场控制半导体沟道的导电能力。
四、MOSFET：现代芯片最重要的晶体管类型
MOSFET是 Metal-Oxide-Semiconductor Field-Effect Transistor 的缩写，中文称为金属氧化物半导体场效应晶体管。
虽然这个名称比较复杂，但理解其基本工作方式并不困难。

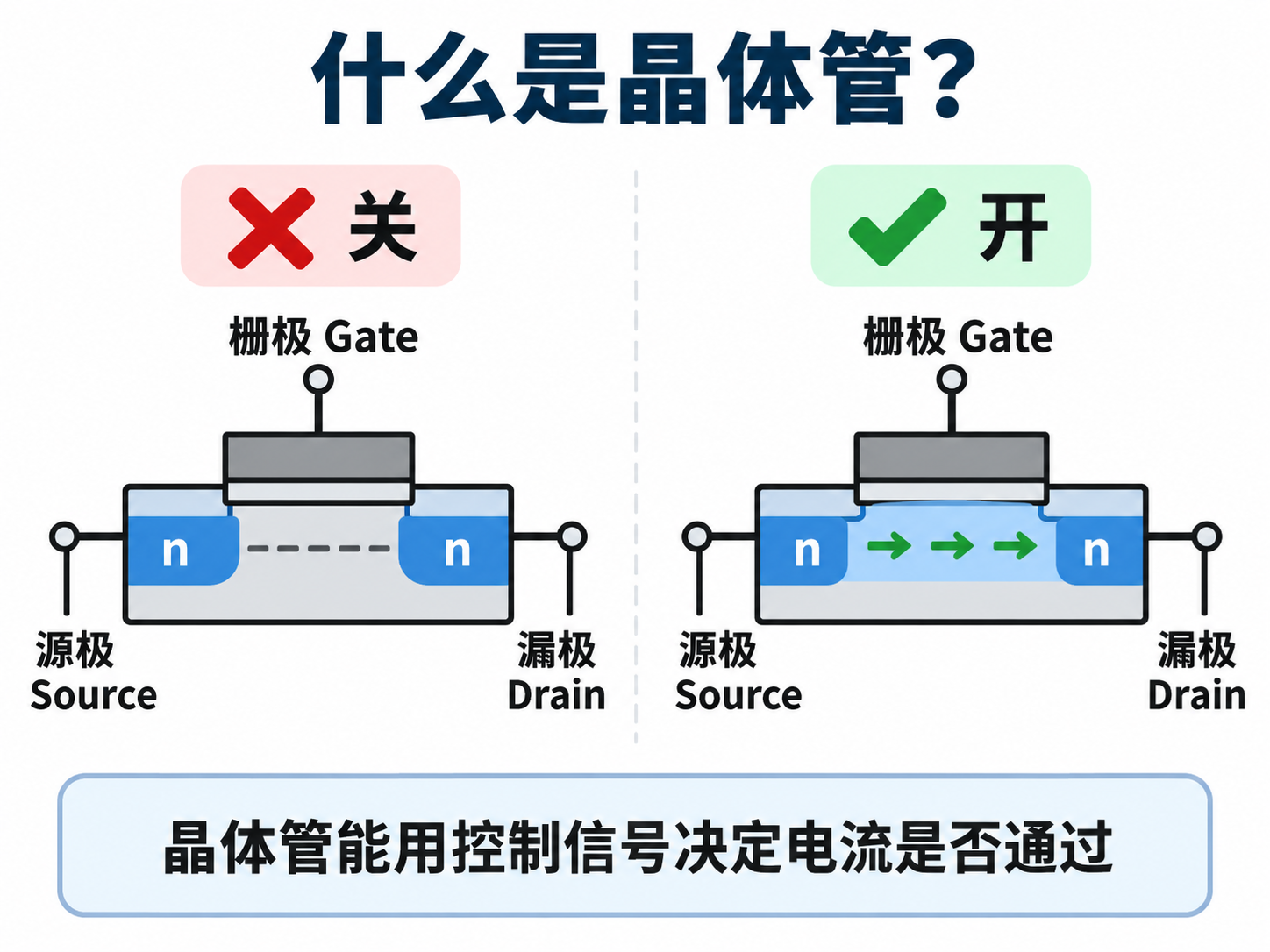

以常见的MOSFET为例，它具有三个主要电极：栅极（Gate）、源极（Source）和漏极（Drain）。某些结构还具有单独的体端（Body）连接。
源极和漏极位于导电通道的两端，而栅极用于控制通道的导电能力。
可以把MOSFET想象成一个受到电压控制的阀门。
当栅极施加适当的电压时，半导体内部会形成或改变导电通道，使电流能够在源极和漏极之间流动。
当栅极电压不满足导通条件时，通道的导电能力就会显著降低。
以典型的增强型NMOS晶体管为例，当栅源电压高于一定的阈值电压时，晶体管开始明显导通；当栅源电压低于阈值时，晶体管处于弱导通状态。
这里的阈值电压称为 Threshold Voltage，通常写作 Vth。
需要注意，实际晶体管并不是完全理想的开关。即使处于所谓的关闭状态，也可能存在微小的漏电流。其导通能力还会受到电压、温度和器件尺寸等因素影响。
不过，在理解数字电路时，我们可以先把晶体管近似看成由电信号控制的高速电子开关。
这个简单模型足以帮助我们认识晶体管怎样构成计算机的逻辑电路。
五、晶体管怎样表示0和1？
计算机使用二进制处理信息。二进制只有两个基本符号：0和1。
但是，芯片内部并没有真正写着0或1的小型开关。数字电路主要使用不同的电压范围表示逻辑状态。
例如，在某个采用1.0V电源的数字逻辑电路中，接近0V的电压可能表示逻辑0，而接近1.0V的电压可能表示逻辑1。
实际允许的电压范围由具体电路技术和设计规范决定，并不是所有芯片都采用相同的电压。
晶体管的任务，就是根据这些电信号控制电路内部的导通路径，从而形成新的输出电压。
我们可以通过一个非常简单的例子来理解。
假设某个电路需要实现这样的功能：当输入为0时，输出为1；当输入为1时，输出为0。
这就是数字逻辑中的非门（NOT Gate），也称为反相器（Inverter）。
在典型的CMOS反相器中，只需要两个互补类型的MOS晶体管，就可以实现这个逻辑功能。
当输入为低电平时，输出被连接到高电平电源；当输入为高电平时，输出被连接到低电平电源。
因此，输入和输出的逻辑状态相反。
需要注意，逻辑0和逻辑1并不意味着某一个晶体管必须分别处于关闭和开启状态。二进制逻辑值是对电路信号的解释，而不同晶体管会根据电路结构承担不同的作用。
六、什么是CMOS？为什么现代芯片普遍采用它？
CMOS是 Complementary Metal-Oxide-Semiconductor 的缩写，中文通常称为互补金属氧化物半导体。
CMOS电路主要使用两种互补的MOS晶体管：NMOS和PMOS。
NMOS与PMOS在控制方式和电流传导特性上有所不同。通过将它们组合使用，可以构建高效的数字逻辑电路。
以CMOS反相器为例，一个PMOS晶体管连接到电源一侧，一个NMOS晶体管连接到接地一侧，两者配合完成逻辑反转。
当输入电压很低时，PMOS通常导通，NMOS通常关闭，输出接近高电平。
当输入电压很高时，PMOS通常关闭，NMOS通常导通，输出接近低电平。
这种互补工作方式的重要优点，是在稳定的逻辑状态下，理想情况下不会形成从电源到地的持续直流导通路径。
因此，与某些早期逻辑技术相比，CMOS能够显著降低静态功耗。
当然，CMOS并不意味着完全不消耗电能。每次逻辑状态切换时，内部电容需要充电或放电，都会产生动态功耗；实际晶体管还存在漏电流。
CMOS的功耗通常包括动态功耗、静态漏电功耗，以及切换过程中产生的短路功耗等部分。
正因为CMOS在功耗、速度、集成度和制造方面具有综合优势，它成为现代CPU、GPU、存储器和大量数字集成电路的重要基础。
七、从晶体管到逻辑门：芯片怎样开始计算？
一个晶体管只能完成相对简单的电流控制功能，但多个晶体管连接起来，就能够形成逻辑门（Logic Gate）。
逻辑门是数字电路最基本的功能单元之一。它能够根据输入的逻辑状态产生符合特定规则的输出。
常见的逻辑门包括AND、OR、NOT、NAND、NOR和XOR等。
AND称为与门，只有所有输入都为1时，输出才为1。
OR称为或门，只要至少有一个输入为1，输出就为1。
NOT称为非门，它将输入逻辑值反转。
XOR称为异或门，在两个输入不同的情况下输出1，而在两个输入相同时输出0。
NAND称为与非门，NOR称为或非门。它们分别是在与运算和或运算的基础上，对输出结果进行取反。
通过组合这些逻辑门，就能够实现更复杂的计算功能。
例如，计算机执行二进制加法时，可以使用半加器（Half Adder）和全加器（Full Adder）。
一个半加器可以接收两个二进制输入，产生求和位和进位位。
全加器则能够额外处理来自低位的进位，因此可以组合成能够执行多位二进制加法的电路。
现代处理器的算术逻辑单元（ALU）就在类似的逻辑原理基础上构建，能够执行加法、逻辑运算、比较等操作。
实际的ALU设计远比简单逻辑门复杂，还需要考虑速度、面积、功耗和电路时序等问题。
但从基本原理来看，复杂的数字计算最终能够追溯到大量晶体管组成的逻辑网络。
八、从逻辑门到存储器：晶体管怎样保存信息？
计算机不仅需要执行计算，还需要保存数据。
晶体管除了构成组合逻辑电路，还可以参与构建能够保存状态的数字电路。
例如，两个相互连接的CMOS反相器可以构成一种具有两个稳定状态的电路结构。
在此基础上增加访问晶体管，就能够构建静态随机存取存储器（SRAM）的存储单元。
经典的6T SRAM单元使用六个晶体管，其中四个晶体管形成两个交叉耦合反相器，另外两个晶体管用于控制读写访问。
不过，SRAM属于易失性存储器。断电后，它通常不能继续保持原有数据。
经典的DRAM存储单元通常使用一个晶体管和一个电容，分别负责访问控制和电荷存储。
电容中的电荷状态用来表示数据，而晶体管用于控制存储单元与读写线路之间的连接。
由于电荷会逐渐泄漏，传统DRAM需要定期刷新数据。
此外，NAND Flash闪存也依赖特殊设计的晶体管结构来实现数据存储，其工作原理与SRAM和DRAM不同，可以在断电后继续保存信息。
因此，虽然多种存储器都离不开晶体管，但不能简单认为所有存储器都使用相同数量或结构的晶体管保存一个比特。
九、为什么一颗芯片需要数十亿个晶体管？
如果一个晶体管已经能够控制电流，为什么现代处理器还要集成如此多的晶体管？
原因在于，计算机需要同时实现大量不同功能，而每项功能又需要由许多晶体管协同完成。
例如，CPU内部不仅有执行加法和逻辑运算的电路，还包含寄存器、指令译码器、缓存、地址转换单元、分支预测电路和各种控制逻辑。
寄存器用于暂时保存处理器当前正在使用的数据。缓存用于减少处理器访问较慢存储层级的等待时间。指令译码电路负责识别指令，而执行单元负责完成相应操作。
现代高性能CPU还可能包含多个处理器核心，每个核心都有相当复杂的计算和控制结构。
GPU则通常包含大量并行计算资源，适合执行图形渲染以及某些大规模并行计算任务。
用于人工智能的加速芯片还可能包含专门的矩阵计算单元、片上缓存和高速数据传输结构。
这些功能都需要大量逻辑电路与存储电路支持，因此需要非常多的晶体管。
值得注意的是，一颗芯片的晶体管并不全部用于执行算术运算。其中相当一部分可能位于缓存、寄存器文件、控制逻辑或其他功能模块中。
晶体管数量越多，并不自动意味着芯片性能越强。芯片的实际表现还取决于电路架构、制造工艺、时钟频率、存储系统、功耗限制以及软件能否有效利用硬件资源。
十、晶体管为什么能够做得如此微小？
集成电路通常制造在高纯度硅晶圆（Silicon Wafer）上。制造过程中，工程师通过光刻、刻蚀、薄膜沉积、离子注入以及其他复杂工艺，在晶圆上形成晶体管、电路连接和绝缘结构。
这些步骤需要反复进行，最终在晶圆内部和表面构建出多层、极其精密的电子结构。
早期集成电路中的晶体管尺寸远大于今天的先进器件。经过几十年的技术发展，半导体工业不断缩小关键器件尺寸，并改进晶体管结构和制造工艺。
我们经常听到的7nm、5nm、3nm或2nm，是半导体制造工艺节点的商业名称。
需要特别注意，这些名称不能直接理解为晶体管的实际长度、宽度或者栅极尺寸。例如，所谓3nm工艺并不意味着芯片内部每个晶体管的栅极长度都是3纳米。
现代工艺节点名称通常反映某一代制造技术的综合特征，而不是单一的物理尺寸。
随着器件越来越微小，工程师还必须解决短沟道效应、漏电流、散热、制造变异和互连延迟等问题。
因此，晶体管技术的发展并不只是简单地缩小尺寸，还涉及结构、材料和电路设计的持续改进。
十一、从平面晶体管到FinFET和GAAFET
早期MOS晶体管通常采用相对平面的沟道结构，也就是平面MOSFET（Planar MOSFET）。
随着晶体管尺寸不断缩小，传统平面结构对沟道的静电控制变得越来越困难，短沟道效应和漏电问题也愈发突出。
其中一种重要技术是FinFET，也就是鳍式场效应晶体管。
FinFET的沟道具有类似垂直鳍片的三维形状。栅极可以从多个侧面控制沟道，从而改善静电控制能力。
与传统平面晶体管相比，FinFET能够在先进工艺节点中更有效地控制漏电和短沟道效应。
另一项重要技术是GAAFET（Gate-All-Around Field-Effect Transistor），也就是环绕栅极场效应晶体管。
顾名思义，GAAFET的栅极能够从四周包围沟道，以改善控制效果。纳米片晶体管（Nanosheet Transistor）就是GAAFET的一种重要实现形式。
在纳米片结构中，电流可以沿多个水平排列的薄片状沟道流动，而栅极包围各个沟道。
不同半导体制造商在先进节点上采用的具体晶体管结构和工艺路线可能不同。
从平面MOSFET到FinFET，再到GAAFET，这些变化说明，现代芯片技术不仅在追求更高的晶体管集成密度，也在不断改进晶体管控制电流的能力。
十二、为什么晶体管不能无限缩小？
既然缩小晶体管能够在一定面积内容纳更多器件，为什么不一直缩小下去？
原因是晶体管的尺寸受到物理规律、制造工艺、成本和电路设计等多方面限制。
首先，当晶体管的关键结构变得极其微小时，量子力学效应可能变得更加明显。
例如，电子可能通过量子隧穿穿过非常薄的势垒，从而产生不希望出现的漏电流。
其次，晶体管沟道越来越短，会增加栅极控制沟道电势的难度，引发更加明显的短沟道效应。
第三，芯片内部的互连导线同样存在电阻和电容。晶体管变快，并不意味着信号能够在所有导线中以同样比例加速传播。
在许多现代芯片中，互连延迟和数据传输所消耗的能量已经成为重要的设计限制。
第四，越来越高的集成密度可能带来更复杂的功率密度与散热问题。
即使单个晶体管消耗的能量很少，数十亿个晶体管在高频率下工作，仍然可能产生可观的功耗。
最后，先进半导体制造设备、光刻工艺、材料和检测技术非常复杂，制造成本也可能大幅增加。
工程师还通过先进封装、Chiplet（芯粒）技术、三维集成、存储器优化以及专用计算架构等方式改善系统性能。
十三、晶体管与CPU、GPU和AI芯片是什么关系？
虽然CPU、GPU和AI加速器的用途不同，但它们在底层都依赖大量晶体管构成的电子电路。
CPU（Central Processing Unit）称为中央处理器，主要负责执行程序指令，完成通用计算与系统控制任务。
GPU（Graphics Processing Unit）称为图形处理器，最初主要用于图形计算，现在也广泛用于科学计算、人工智能训练和推理等任务。
AI加速器则是针对人工智能计算需求设计的专用或半专用处理器，通常特别重视矩阵运算、数据吞吐量和能效。
这些芯片之间的区别，主要不在于是否使用晶体管，而在于晶体管怎样被组织成不同的电路模块，以及这些模块怎样协同工作。
例如，同样数量的晶体管，可以用于构建更多计算单元，也可以用于增加片上缓存、扩大数据传输能力或改善控制功能。
不同的组织方式会带来不同的性能、面积和功耗结果。
因此，我们不能仅凭晶体管数量判断一颗CPU、GPU或AI芯片的优劣。
真正重要的是，芯片架构是否适合目标任务，以及整个系统能否有效地使用这些计算资源。
十四、晶体管、集成电路和芯片有什么区别？
初学者经常把晶体管、集成电路和芯片混为一谈。实际上，它们代表不同层次的概念。
晶体管（Transistor）是基本的半导体电子器件，用于控制电流、实现开关或放大等功能。
集成电路（Integrated Circuit，简称IC）是通过半导体制造工艺，将大量电子器件以及互连结构集成在一起形成的电路。
芯片（Chip）在半导体领域通常指制造完成的集成电路裸片，或者在日常语言中泛指经过封装的集成电路产品。
可以用一个简单的层次关系理解：

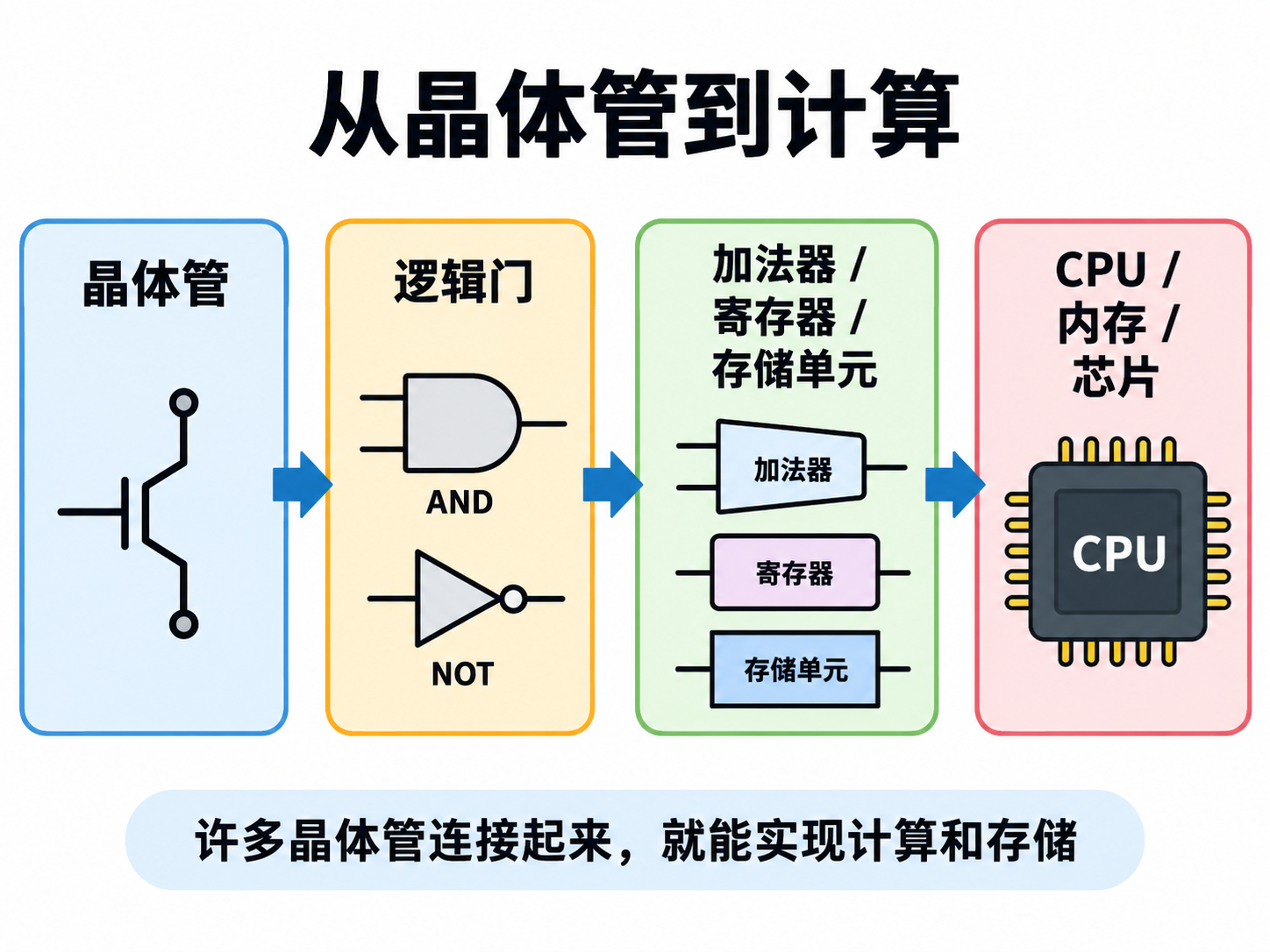

晶体管组成逻辑门，逻辑门组成复杂的功能电路，功能电路进一步构成处理器、存储器和其他集成电路。
不过，这只是一种适合初学者的简化模型。实际芯片还包含电阻、电容、二极管、互连结构和其他电子器件，并不是所有电路都能简单归纳为逻辑门的组合。
例如，一颗CPU可能包含数十亿个晶体管，但这些晶体管并不作为独立零件逐一安装到芯片上。
它们通常是在同一块半导体晶圆上，经过连续的制造步骤形成的。
制造完成后，晶圆会经过测试、切割和封装等流程，最终成为可以安装到电子设备中的芯片产品。

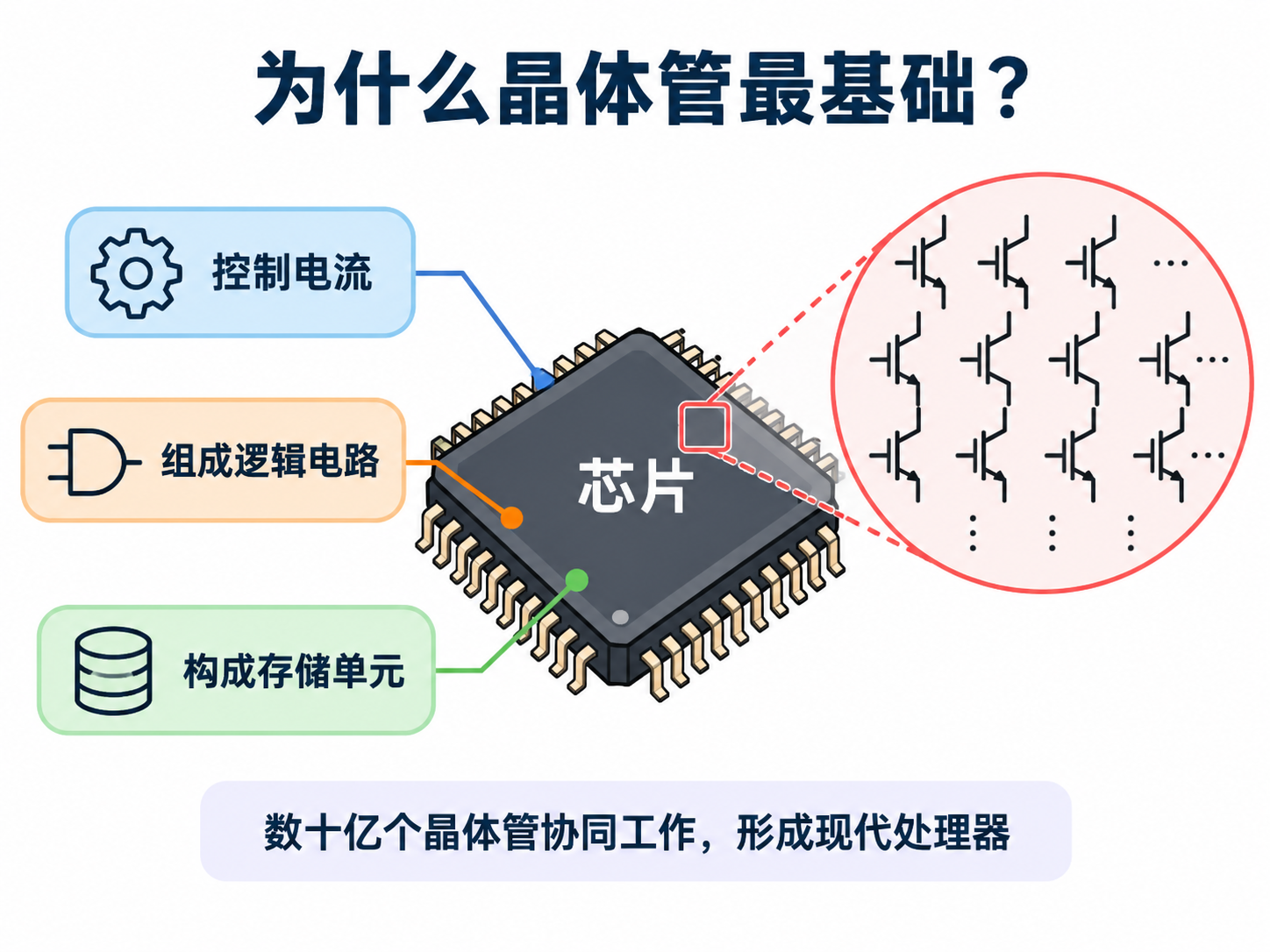

十五、为什么说晶体管是现代芯片最基本的组成部分？
现在，我们可以回答本文最重要的问题。
首先，晶体管能够作为电子开关。数字电路利用晶体管控制电流路径，构建高电平和低电平之间的逻辑关系。
其次，晶体管可以组合成逻辑门。多个逻辑门又可以组成加法器、比较器、多路选择器、寄存器和其他复杂电路。
第三，晶体管能够用于构建存储单元，让芯片暂时保存信息，并在需要时读取或修改数据。
第四，晶体管能够通过半导体制造技术实现大规模集成，使数十亿个器件能够被制造在相对有限的芯片面积内。
第五，晶体管的结构、尺寸和电气特性，会直接影响芯片的速度、功耗、面积、可靠性与制造成本。
从这个角度看，晶体管不仅是现代处理器的重要基础，也是整个数字集成电路技术的核心器件。
当然，严格来说，晶体管不是所有类型集成电路中唯一的基本元件。模拟电路、电源管理芯片、射频芯片和传感器芯片，还可能大量使用其他器件与特殊结构。
但是，对于现代数字逻辑芯片而言，晶体管确实是实现计算与控制功能最关键的基础器件之一。
十六、总结：从一个电子开关到现代计算机
晶体管本身能够完成的功能并不复杂。它主要通过控制电流，实现电子开关、信号放大等作用。
但当大量晶体管按照精心设计的方式连接起来时，就能够实现惊人的计算能力。
两个互补MOS晶体管可以构成一个CMOS反相器。更多晶体管可以组成逻辑门、加法器、寄存器和存储单元。进一步将大量功能电路组合起来，就能够形成现代处理器和存储器系统。
随着半导体制造技术进步，晶体管的结构经历了从平面MOSFET到FinFET，再到GAAFET等重要演变。
与此同时，计算机的发展也逐渐从单纯追求晶体管缩小，转向器件、架构、存储、互连和先进封装等多种技术共同进步。
理解晶体管，是理解现代计算机硬件的重要起点。
当我们知道晶体管如何控制电流、逻辑门如何处理二进制信息，以及数十亿个晶体管如何组织成复杂系统时，就能够更深入地理解CPU、GPU、人工智能芯片和整个半导体产业。
