一颗小小的芯片，为什么能够容纳数十亿甚至上百亿个晶体管？这些肉眼看不见的电子元件，又是怎样被制造到一块硅片上的？
现代CPU、GPU、人工智能芯片和存储器，虽然具有不同的功能，但它们的制造都离不开极其精密的半导体工艺。
从原始的含硅矿物，到高纯度硅材料，再到晶圆、晶体管、金属互连和最终封装，每一步都需要复杂的设备、严格的工艺控制和高度精密的制造技术。
相反，半导体工厂通过光刻、薄膜沉积、刻蚀、掺杂等工艺，在整块晶圆上同时制造大量微小的电子结构，再将它们连接成完整的集成电路。
这个过程通常包含数百到数千道工艺步骤。先进芯片从晶圆开始加工到完成前道制造，可能需要数周到数月，之后还需要测试、切割和封装。
一、芯片为什么主要使用硅？
要理解芯片制造，首先需要认识硅（Silicon）。
硅是一种化学元素，元素符号为Si，原子序数为14。它广泛存在于地壳中，是地球上最丰富的元素之一。
自然界中的硅通常不会以高纯度单质形式存在，而是与氧等元素结合，形成二氧化硅或其他硅酸盐矿物。
石英的主要成分就是二氧化硅（Silicon Dioxide，SiO₂），某些砂矿中也含有大量二氧化硅。
不过，并不是所有沙子都适合直接用来制造半导体硅材料。芯片制造需要经过严格选择和纯化的原料。
硅之所以适合制造集成电路，主要与它的半导体性质、材料稳定性和成熟的制造工艺有关。
硅的导电能力可以通过掺杂和电场进行控制，因此能够制造晶体管。此外，硅可以形成质量较好的二氧化硅绝缘层，这对MOS晶体管和集成电路制造具有重要意义。
经过长期技术发展，硅晶体生长、晶圆加工、光刻、刻蚀和薄膜制造等工艺已经建立起庞大的产业体系。
虽然现代芯片也会使用锗、氮化镓、碳化硅以及其他半导体材料，但在数字逻辑集成电路领域，硅仍然是最重要的基础材料。
二、第一步：从二氧化硅提炼出硅
芯片制造的材料准备，通常从含硅矿物开始。
以高纯度石英原料为例，它的主要成分是二氧化硅。要获得单质硅，首先需要通过化学还原过程，将氧从二氧化硅中分离出来。
工业上常见的方法，是在高温电炉中利用碳作为还原剂，将二氧化硅还原成硅。
这个过程可以用简化的化学反应式表示：
SiO₂ + 2C → Si + 2CO
其中，SiO₂代表二氧化硅，C代表碳，Si代表硅，CO代表一氧化碳。
通过这一过程，可以生产冶金级硅（Metallurgical-Grade Silicon）。
但冶金级硅还不能直接用于制造现代高性能芯片，因为它所含的杂质仍然太多。
半导体器件的电气特性对杂质十分敏感。即使某些杂质浓度非常低，也可能影响晶体管的工作性能、漏电水平或可靠性。
因此，制造芯片所需要的硅，还必须经过进一步的高纯度提炼。
三、第二步：制造电子级高纯度硅
制造半导体晶圆所使用的硅，通常需要达到极高的纯度。
这类材料称为电子级硅（Electronic-Grade Silicon），其纯度要求远远高于普通工业硅。
一种常见的纯化路线，是先将硅转化为可以通过化学工艺精制的含硅化合物，例如三氯氢硅（Trichlorosilane）。
经过提纯后，再通过化学反应重新沉积得到高纯度多晶硅（Polysilicon）。
西门子法（Siemens Process）是生产高纯度多晶硅的一种重要工业方法。
经过适当的精制工艺，可以获得纯度达到99.9999999%甚至更高水平的硅材料。实际规格取决于用途和供应商要求。
这里需要区分两个概念：高纯度多晶硅和单晶硅。
多晶硅由许多晶体区域组成，不同区域的晶格取向可能不同。而现代高性能逻辑芯片通常需要使用单晶硅晶圆，以获得更加一致和可控的材料特性。
因此，获得高纯度硅材料之后，还需要进行晶体生长。
四、第三步：把高纯度硅变成单晶硅棒
芯片制造不是直接使用一块形状不规则的硅材料，而是需要将硅制成具有高度规则晶体结构的单晶硅棒。
单晶硅（Monocrystalline Silicon）是指材料内部的晶格具有连续、有序的晶体结构，而不是由许多随机取向的小晶粒组成。
一种广泛使用的单晶硅生长方法是直拉法，也称为切克劳斯基法（Czochralski Process，简称CZ法）。
在这个过程中，首先将高纯度硅放入坩埚中，通过高温加热使其熔化。
硅的熔点大约为1414摄氏度，因此晶体生长设备必须能够在极高温度下稳定工作。
随后，将一小块具有特定晶体取向的单晶硅种子接触熔融硅的表面。
设备缓慢向上提拉晶种，并精确控制温度、拉升速度和旋转条件。
随着硅逐渐凝固，新的硅原子按照晶种的晶格结构排列，最终形成一根长而规则的单晶硅棒。
这种硅棒称为硅单晶锭（Silicon Ingot）。
单晶硅棒的直径、晶体取向、氧含量、电阻率以及内部缺陷，都需要受到严格控制。
常见的先进逻辑芯片制造主要使用直径300毫米的硅晶圆，其原始材料就是相应规格的单晶硅棒。
五、第四步：把硅棒切成晶圆（Wafer）
单晶硅棒制造完成后，并不能直接放进芯片生产设备。
它首先需要经过切割和精密加工，变成厚度均匀、表面平整的圆形硅片。
这种硅片称为晶圆（Wafer）。
制造晶圆时，工厂通常使用高精度切割设备，将长长的硅棒切成许多薄片。
在半导体工业中，常见的晶圆直径包括150毫米、200毫米和300毫米等，不同尺寸主要对应不同的生产线和制造需求。
例如，300毫米晶圆的直径为30厘米，看起来与一张普通餐盘的大小相近。
晶圆的厚度一般远小于它的直径。标准300毫米硅晶圆常见的标称厚度约为775微米，也就是0.775毫米。
切割之后，晶圆表面并不适合直接制造纳米级电子器件。
因为切割过程可能造成机械损伤、表面粗糙以及厚度变化。
因此，晶圆还需要经过边缘处理、研磨、腐蚀、抛光和清洗等步骤。
其中，化学机械抛光（Chemical Mechanical Polishing，简称CMP）能够结合化学反应和机械作用，使硅表面达到极高的平整度。
完成加工后的晶圆表面非常光滑，可以为后续的微细加工提供良好的基础。
需要注意，此时的晶圆主要还是经过精密加工的半导体材料，上面并没有完整的CPU或者GPU电路。
真正的芯片制造才刚刚开始。
六、第五步：芯片设计——先确定要制造什么
在晶圆进入复杂的制造流程之前，芯片的逻辑功能、电路结构和物理布局通常已经完成了大量设计与验证工作。
芯片不是由半导体工厂随意制造出来的，而是需要严格按照设计文件进行生产。
设计工程师首先确定芯片需要完成的功能，例如通用计算、图形处理、人工智能加速或者数据存储。
随后，工程师使用硬件描述语言（HDL），例如Verilog或SystemVerilog，来描述数字电路的功能和结构。
通过仿真、形式验证、逻辑综合和时序分析等步骤，设计逐渐转化为可以制造的电路结构。
在物理设计阶段，工程师还需要安排标准单元、存储器模块、时钟网络和其他功能区域的位置，并规划不同电路之间的互连导线。
这一过程涉及布局（Placement）、布线（Routing）、时钟树综合（Clock Tree Synthesis）以及设计规则检查等环节。
完成后，设计数据经过最终验证并交付制造环节，这个过程通常称为流片（Tape-Out）。
芯片制造厂根据设计数据和工艺要求，准备相应的光罩或掩模，并将电路图形逐层转移到晶圆上。
也就是说，芯片设计决定需要制造哪些结构，而半导体制造工艺负责把这些结构实际制造出来。
七、第六步：在晶圆上形成薄膜
晶圆进入半导体制造厂（Fab）后，会经历大量反复进行的微细加工步骤。
其中一个非常重要的环节是薄膜沉积（Deposition）。
薄膜沉积就是在晶圆表面形成一层非常薄的材料。
根据电路结构的需要，这些材料可以是半导体、绝缘体或者导体。
例如，芯片需要绝缘层来隔离不同电子器件，需要导电材料来形成电极和连接线路，也需要特定的半导体薄膜来构建某些晶体管结构。
常见的沉积技术包括化学气相沉积（Chemical Vapor Deposition，简称CVD）、物理气相沉积（Physical Vapor Deposition，简称PVD）和原子层沉积（Atomic Layer Deposition，简称ALD）。
CVD通过气相化学反应在晶圆表面形成薄膜。
PVD通过物理方式，将材料沉积到晶圆表面。
ALD则通过受控的表面化学反应，以极高的精度形成薄膜，特别适合某些需要精确控制厚度和覆盖能力的复杂结构。
实际生产时，沉积方法取决于材料种类、结构形状和工艺要求。
这些薄膜可能只有几纳米厚，因此厚度均匀性、材料纯度和界面质量都十分重要。
八、第七步：光刻——把电路图案转移到晶圆上
光刻（Photolithography）是芯片制造中最重要的工艺之一。
它的核心目的，是按照设计要求，在晶圆表面形成极其精细的图案。
可以把光刻理解为一种非常精密的图案转移技术。
首先，晶圆表面会涂覆一层对光敏感的材料，称为光刻胶（Photoresist）。
随后，晶圆被送入光刻设备。
光刻机利用光学系统，将掩模版（Mask或Reticle）上的图形缩小并投影到晶圆表面的光刻胶上。
受到光照的光刻胶会发生化学变化，使曝光区域与未曝光区域在后续显影时表现出不同的溶解特性。
经过显影（Development）后，晶圆表面就会形成与设计相关的微小图案。
这些图案可以帮助后续工艺确定哪些位置需要刻蚀、掺杂或者加工。
需要特别强调，光刻本身通常不是直接把晶体管刻进硅里面，而是在光刻胶上形成图形，再结合刻蚀、沉积、离子注入等工艺，实现真正的材料加工。
现代半导体制造普遍采用DUV深紫外光刻技术，在部分先进制造工艺的关键层中，还会采用EUV极紫外光刻技术。
EUV光刻使用波长约13.5纳米的极紫外光，可以帮助制造商实现更精细的图案。
但并不是一颗先进芯片的所有层都必须使用EUV光刻。不同的电路层可能根据精度要求采用不同的设备和工艺。
九、第八步：刻蚀——把图案真正加工到材料中
光刻完成后，晶圆表面已经形成了光刻胶图案，但底层材料还需要进一步加工。
这时就要使用刻蚀（Etching）技术。
刻蚀的作用，是按照图案选择性地去除特定材料，从而形成沟槽、孔洞、侧壁以及其他微小结构。
常见的刻蚀方法可以分为湿法刻蚀和干法刻蚀。
湿法刻蚀（Wet Etching）通常利用液态化学溶液去除材料。
干法刻蚀（Dry Etching）则经常利用等离子体、反应性气体和离子轰击等机制进行加工。
先进芯片制造大量依赖高度可控的等离子体刻蚀技术。
原因在于，某些微细结构不仅要求横向尺寸非常精确，还需要控制刻蚀深度、侧壁形状和材料选择性。
例如，在制造高深宽比结构时，工艺必须尽可能保持所需形状，避免出现严重的侧壁变形或者不均匀刻蚀。
刻蚀完成后，通常还需要去除剩余光刻胶，并对晶圆进行清洗。
通过光刻与刻蚀配合，原本连续的薄膜就可以逐渐形成电路需要的精密结构。
十、第九步：掺杂——改变硅的导电特性
仅仅在硅表面形成图案，还不足以制造完整的晶体管。
晶体管需要不同电气特性的半导体区域，因此必须通过掺杂（Doping）等工艺改变局部材料的导电性质。
掺杂是指向半导体材料中引入少量特定杂质原子，以改变载流子的种类和浓度。
例如，在硅中引入适量磷或砷等施主杂质，可以形成N型半导体区域。
引入硼等受主杂质，则可以形成P型半导体区域。
一种常见的掺杂技术是离子注入（Ion Implantation）。
在离子注入过程中，设备将特定元素的离子加速，并使其进入晶圆表面预定的区域。
通过控制离子能量和注入剂量，可以调节掺杂深度及浓度分布。
离子注入之后，晶圆通常还需要进行适当的热处理，例如快速热退火（Rapid Thermal Annealing）。
热处理可以帮助修复注入造成的晶格损伤，并使掺杂原子在晶体中发挥预期的电气作用。
这些步骤对于控制晶体管的阈值电压、源漏区域电阻和其他电气特性非常重要。
十一、第十步：真正制造出晶体管
经过一系列沉积、光刻、刻蚀、掺杂和热处理工艺，晶圆上会逐渐形成晶体管结构。
一个典型的MOS晶体管具有栅极（Gate）、源极（Source）和漏极（Drain）等关键部分。
栅极通过电场控制沟道的导电能力，从而影响源极和漏极之间的电流。
要制造这样的结构，工厂需要形成适当的半导体沟道、栅极绝缘层、栅极电极以及源漏区域等。
不过，真正的制造步骤并不是简单地先做栅极、再做源极、最后做漏极。
不同的晶体管结构和工艺平台，可能采用不同的加工顺序。
例如，某些先进工艺会采用替换金属栅极（Replacement Metal Gate）技术，先制造临时栅极，再在适当阶段将其替换成最终的金属栅极结构。
传统平面MOS晶体管的沟道主要位于硅表面附近。
后来，先进逻辑制造引入FinFET（鳍式场效应晶体管），通过三维鳍片结构改善栅极对沟道的控制。
进一步发展的GAAFET（环绕栅极场效应晶体管），则可以利用栅极包围沟道的结构，提高对电流的控制能力。
这些结构的共同目标，是在晶体管不断微缩的过程中，改善性能、功耗和漏电特性。
一颗复杂的处理器会包含数量庞大的晶体管，它们需要通过相应的微细制造步骤，在晶圆上成批形成，而不是逐个安装。
十二、第十一步：金属互连——把晶体管连接成真正的电路
因为许多独立的晶体管如果没有按照设计要求连接起来，就无法协同完成复杂计算。
芯片需要通过互连（Interconnect）结构，将不同晶体管和电路模块连接起来。
在数字集成电路中，互连可以组成逻辑门之间的连接、寄存器数据通路、时钟网络、电源分配网络以及各种控制和数据信号线路。
现代芯片通常使用多层金属互连结构。
这些金属线路分布在不同高度的层中，相邻的金属层之间由绝缘材料隔开。
为了让上下层金属线路相互连接，制造过程中还需要形成金属通孔（Via）。
可以把这种结构想象成一个非常复杂的立体城市。
不同的金属线路类似城市中的道路，而通孔则类似连接不同楼层的垂直通道。
不过，实际芯片中的互连不仅要满足连接关系，还必须考虑导线电阻、电容、串扰和信号传播延迟。
铜曾长期是先进逻辑互连中的重要材料之一，不同工艺层也可能使用钨、钴、钌或者其他适合的导电材料。
随着芯片结构越来越复杂，互连工艺已经成为影响芯片性能、功耗和制造难度的重要因素。
十三、第十二步：反复加工，形成复杂的多层结构
到这里，可能有人会产生一个疑问：芯片既然有数十亿个晶体管，是不是需要重复数十亿次制造操作？
答案是否定的。
半导体制造的重要特点，是能够在整块晶圆上同时处理大量器件结构。
同一道光刻、沉积或刻蚀步骤，可以同时作用于晶圆上许多芯片区域中的大量微小结构。
然而，现代集成电路不仅包含晶体管，还包含多层互连和其他复杂结构，因此制造过程需要按照工艺流程不断重复。
例如，先沉积一层材料，再涂覆光刻胶，完成曝光和显影，随后刻蚀或进行其他加工，最后清洗并准备下一道工艺。
根据需要，还会加入离子注入、热处理、化学机械抛光以及其他步骤。
在完成一个结构层之后，晶圆继续加工下一层。
部分先进芯片包含大量相互堆叠的结构层和互连层，制造过程需要极其精确地控制层与层之间的对准。
这种上下层图案之间的对准精度，通常称为Overlay。
如果不同层之间发生明显错位，可能导致电路连接错误、漏电或其他制造缺陷。
需要注意，所谓芯片具有几十层或更多层，并不是说每一层都对应一组完整的晶体管。不同层承担不同作用，包括器件结构、绝缘层、接触结构以及金属互连等。
当晶圆完成全部预定加工步骤后，表面和内部就形成了大量完整的集成电路。
十四、为什么芯片必须在洁净室制造？
芯片制造对环境的要求非常严格，其中一个重要原因，就是现代电子结构的尺寸极其微小。
在日常生活中，一粒普通灰尘看起来微不足道。
但是，对于纳米级半导体结构来说，某些微小颗粒就可能大到足以破坏电路图案。
如果污染物落在关键位置，可能造成线路断裂、短路、图案缺陷或者电气性能异常。
因此，半导体制造厂必须使用洁净室（Cleanroom）。
洁净室通过高效空气过滤、气流控制、温湿度管理和严格的污染物控制，尽量减少空气中的微粒和其他污染源。
工作人员进入洁净区域时，通常需要穿戴专门的防护服、头罩、口罩和鞋套。
这些服装的重要作用之一，是减少人体释放的颗粒进入制造环境。
先进工厂还大量使用自动化晶圆运输系统，减少人员接触晶圆的机会。
除了空气中的灰尘，半导体制造还需要控制金属污染、有机污染、水分和其他化学杂质。
很多晶圆加工设备本身也使用密闭处理腔体和超高纯度气体。
所以，一座现代芯片工厂不仅是一组制造机器，更是一个对空气、温度、化学品、振动和工艺稳定性进行严格控制的复杂工业系统。
十五、为什么晶圆制造需要不断检测？
在制造过程中，任何一道关键工艺发生问题，都可能影响最终芯片的质量。
因此，晶圆加工并不是完成全部步骤之后才第一次进行检查。
现代半导体制造会在不同阶段安排测量与检测。
例如，测量薄膜厚度、检查关键尺寸、观察图案缺陷、验证不同层之间的对准精度，以及测量相关材料和器件的电气特性。
常见的测量技术包括光学检测、电子束检测、椭偏测量以及各种电气测试方法。
这些数据可以帮助工程师判断制造设备是否保持稳定，工艺结果是否满足要求。
如果发现异常，工厂可能需要调整设备参数、追踪污染来源，或者重新评估某一道工艺。
由于芯片结构非常复杂，制造过程中的许多控制步骤都必须实现自动化。
现代半导体工厂会通过制造执行系统、设备监控和统计过程控制等技术，对生产流程进行管理。
其核心目标是让同一工艺能够在大量晶圆上稳定重复，并尽量减少影响良率的缺陷。
十六、第十三步：晶圆测试——检查哪些芯片能够正常工作
当晶圆完成主要制造流程后，表面已经形成了大量独立的芯片裸片。
这些裸片通常称为Die，复数为Dies。
例如，一块300毫米晶圆上，可能同时制造几十颗、几百颗，甚至更多的芯片裸片。
具体数量取决于单颗芯片的面积、晶圆边缘可利用区域以及制造布局。
并不是晶圆上的每一颗裸片都一定能够正常工作。
制造过程中可能出现颗粒污染、结构缺陷或者电气特性偏差，导致部分芯片无法达到预定要求。
因此，晶圆需要经过电气测试。
这种测试通常称为晶圆测试（Wafer Test），也经常称为Wafer Sort或晶圆探针测试。
测试设备通过探针卡（Probe Card）接触晶圆上芯片的测试焊盘或其他适当结构，并施加电信号。
测试系统可以检查芯片是否具备基本电气功能，以及某些重要参数是否符合规定范围。
在适当的测试流程中，还可以对芯片进行初步分类，识别明显失效的裸片。
测试完成后，制造商就能够知道哪些裸片适合进入后续封装流程。
十七、什么是芯片良率（Yield）？
良率是理解芯片制造成本的重要概念。
简单来说，良率表示在特定制造或测试阶段，符合既定标准的产品所占的比例。
例如，假设一块晶圆上制造了100颗芯片裸片，其中80颗通过了规定的晶圆测试。
那么，按照这个简单的计算方式，晶圆测试良率为80%。
但实际半导体工业中的良率定义可能更加细致。
工厂可能分别关注制造良率、晶圆测试良率、封装良率、最终测试良率以及整体出货良率。
不同的芯片还可能根据工作频率、功耗和其他特性进行分类。
影响良率的因素很多，包括器件缺陷密度、芯片面积、制造工艺成熟度、设计容错能力和测试标准。
一般来说，在其他条件相同的情况下，单颗芯片的面积越大，受到随机制造缺陷影响的概率往往越高。
因此，能够制造出先进芯片，不代表一定能够以具有竞争力的成本大规模生产。
制造良率、设备生产效率和整体成本控制，同样是半导体企业竞争的重要因素。
十八、第十四步：晶圆切割——从Wafer变成Die
晶圆制造与测试完成后，接下来需要把整块晶圆分割成独立的芯片裸片。
这个过程称为晶圆切割（Wafer Dicing）。
晶圆上的芯片之间通常会预留一定的划片区域，以便后续分离。
制造商可以使用精密刀片切割，也可以采用适合特定工艺的激光辅助切割等技术。
不同产品的切割方案取决于晶圆材料、厚度、芯片尺寸和封装要求。
切割过程中必须避免损坏芯片内部的电路，也要控制机械应力和颗粒污染。
切割完成后，原本连接在同一块晶圆上的众多芯片，就变成了独立的裸片。
这里可以进一步理解三个容易混淆的概念。
Wafer是晶圆，也就是用于同时制造许多芯片的圆形半导体基片。
Die是芯片裸片，指从晶圆上分离出来的一块具有完整电路功能的半导体材料。
Chip则是一个使用范围较广的词。在某些技术语境中，它可以指裸片；在日常电子产品描述中，也经常指已经封装完成的集成电路产品。
因此，晶圆、裸片和成品芯片之间存在明确的制造流程关系，但这些名称并不能在所有语境中完全互换。
十九、第十五步：芯片封装——让裸片变成能够使用的产品
刚刚切割出来的芯片裸片，通常还不能像成品CPU一样直接安装到普通电脑主板上。
裸片需要适当的机械保护、电气连接和散热结构。
这就是芯片封装（Semiconductor Packaging）的重要作用。
在传统封装中，芯片裸片会被固定在封装基板、引线框架或者其他支撑结构上。
随后，通过金线或铜线键合（Wire Bonding）、倒装芯片连接（Flip-Chip）或其他互连技术，将裸片上的电气连接引出。
封装还可以提供一定的环境保护，帮助芯片抵抗机械应力与外部污染，并为工作过程中产生的热量提供传导路径。
根据产品需要，封装外部可能具有引脚、焊球或其他类型的连接结构。
例如，BGA（Ball Grid Array）封装在底部使用焊球阵列建立电气连接，广泛应用于多种集成电路产品。
一些高性能处理器还会使用封装基板、散热盖和专门的热界面材料，帮助将芯片产生的热量传递到外部散热系统。
需要注意，并非所有芯片都采用同一种封装方式。不同产品的功耗、尺寸、成本和可靠性要求，决定了适合它们的封装技术。
二十、先进封装：为什么一颗芯片里可能有多块裸片？
随着高性能计算和人工智能的发展，越来越多的先进芯片产品不再只依赖一块大型裸片。
工程师可能把不同功能拆分到多个独立裸片中，再通过先进封装技术把它们连接起来。
这种设计方式经常与Chiplet（芯粒）技术联系在一起。
例如，一些处理器可以采用独立的计算芯粒和输入输出芯粒。
计算芯粒负责执行主要运算，而输入输出芯粒负责连接存储器、外部设备和其他系统组件。
不同芯粒还可能采用不同的制造工艺，以改善成本或满足各自的性能需求。
先进封装技术包括2.5D封装、3D封装、硅中介层（Silicon Interposer）和各种高密度互连技术。
在部分人工智能加速器中，高带宽存储器（High Bandwidth Memory，简称HBM）可以通过先进封装技术与计算芯片紧密集成。
这样能够在有限的空间内提供较大的数据传输带宽，并改善部分数据传输路径的能效。
但先进封装并不是没有代价。
它也会带来散热、供电、测试、制造良率和系统设计等方面的新挑战。
因此，现代芯片的竞争已经不仅局限于晶体管的制造工艺，还越来越重视多裸片集成、封装互连和整个系统的协同设计。
二十一、第十六步：最终测试与质量验证
芯片完成封装以后，还需要进行最终测试（Final Test）。
这是因为裸片在晶圆测试阶段表现正常，并不能保证它在封装之后一定满足全部产品要求。
封装过程可能引入新的缺陷，而产品在不同供电电压、温度和工作频率下，也可能表现出不同的电气特性。
最终测试通常会根据芯片用途，检查功能、性能、功耗、信号接口以及其他关键参数。
某些产品还可能进行老化测试（Burn-In），通过特定的工作条件帮助识别潜在的早期失效问题。
此外，面向汽车、工业控制或其他高可靠性领域的芯片，通常需要满足更加严格的测试和可靠性要求。
对于部分处理器产品，制造商还可能根据测试结果，对满足不同频率、功耗或功能规格的芯片进行分档。
这种过程通常称为Binning。
通过测试与分类，制造商能够更准确地确定芯片适合的产品规格。
最终，符合要求的芯片才会进入后续出货流程，并被安装到服务器、电脑、手机、汽车电子或其他设备中。
二十二、为什么芯片制造如此昂贵？
现代芯片制造是世界上技术最复杂、资本投入最高的工业活动之一。
首先，先进半导体制造需要大量高精度设备。
例如，先进光刻设备、刻蚀设备、薄膜沉积设备、离子注入设备以及电子束检测设备，都需要复杂的机械、光学、电子和软件系统支持。
其次，半导体工厂必须建设高等级洁净室，并配备稳定的供电、冷却、超纯水、高纯度气体和化学品供应系统。
第三，先进工艺需要严格控制大量工艺参数，每一种新材料、新结构和新设备都可能引入新的技术挑战。
第四，工厂需要长期投入工艺研发、试验生产和良率优化。
第五，芯片设计本身也需要大量工程资源，包括电子设计自动化软件、知识产权模块、验证平台和物理设计工具等。
一座先进晶圆制造厂的投资可能达到数百亿美元级别，实际成本取决于产能规模、工艺技术、建设地点及设备配置。
而且，工厂投入生产之后，仍然需要持续支出设备维护、材料采购、能源消耗和技术升级费用。
这些因素共同决定了先进半导体制造具有很高的进入门槛。
二十三、为什么芯片制造集中在少数企业？
芯片制造涉及完整的产业链，并不是所有企业都同时负责设计、晶圆制造、设备生产和封装测试。
根据业务模式，半导体企业可以分为不同类型。
第一类是无晶圆厂设计公司（Fabless）。
例如，NVIDIA、AMD和Qualcomm等企业采用以无晶圆厂设计为主的商业模式。
第二类是晶圆代工厂（Foundry）。
这类企业主要为客户提供半导体制造服务。
台积电（TSMC）、联华电子（UMC）和GlobalFoundries等企业是晶圆代工行业的重要参与者。
第三类是集成器件制造商（Integrated Device Manufacturer，简称IDM）。
IDM通常拥有自己的芯片设计与制造能力，例如Intel和Texas Instruments等。
第四类是半导体设备与材料供应商。
例如，ASML提供重要的光刻设备，Applied Materials、Lam Research和其他设备公司提供沉积、刻蚀等制造技术，材料企业则提供硅晶圆、光刻胶、特种气体及其他关键材料。
第五类是封装与测试企业。
这些企业承担芯片组装、先进封装和产品测试等工作，也被称为OSAT（Outsourced Semiconductor Assembly and Test）企业。
在实际产业链中，不同企业之间可能存在业务重叠。正是这种专业化分工，让极其复杂的芯片制造能够依靠全球供应链完成。

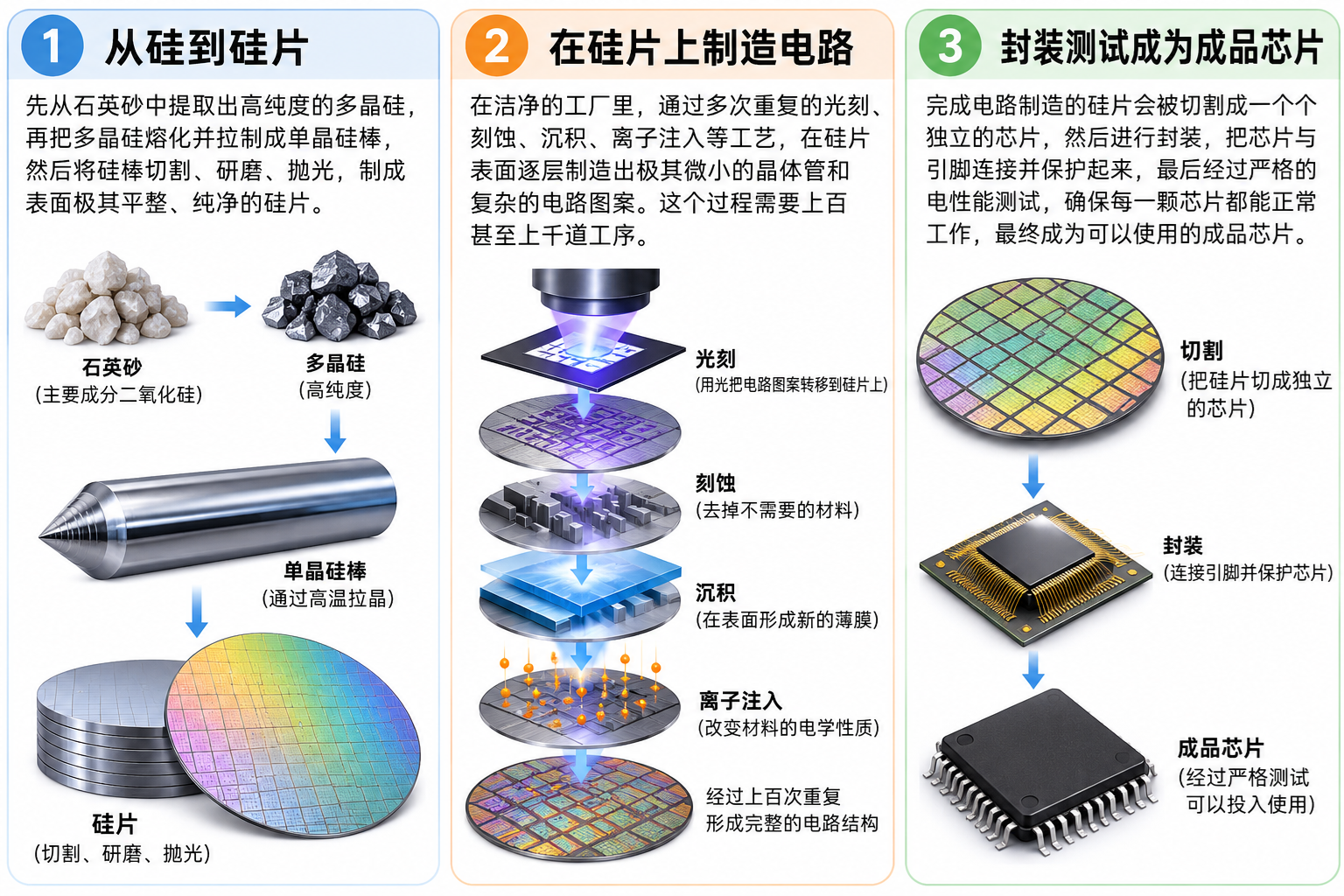

二十四、从硅到成品芯片：完整流程回顾
现在，我们可以把整个芯片制造过程串联起来。
首先，从适合的含硅原料中提取硅，并通过进一步化学纯化，生产满足半导体要求的高纯度硅材料。
接下来，将高纯度硅生长为单晶硅棒，再通过切割、研磨、抛光和清洗，制造出符合规格的硅晶圆。
与此同时，芯片设计工程师完成电路设计、验证和物理布局，并准备制造所需的设计数据。
晶圆进入半导体制造厂之后，通过沉积、光刻、刻蚀、掺杂、热处理和化学机械抛光等工艺，逐步形成晶体管与其他器件结构。
然后，通过多层金属互连和绝缘结构，将这些电子器件连接成完整电路。
经过大量重复加工以及过程中的测量和检测，晶圆上形成了许多芯片裸片。
制造完成后，晶圆经过电气测试，筛选或识别符合要求的裸片。
随后，晶圆被切割成独立裸片，并根据产品要求进行封装。
最后，经过成品测试、质量验证和必要的产品分类，芯片才能进入市场，成为电子设备中的核心部件。
这一过程可以概括为：
含硅原料 → 高纯度硅 → 单晶硅棒 → 晶圆 → 晶体管与互连制造 → 晶圆测试 → 晶圆切割 → 芯片封装 → 最终测试 → 成品芯片。
这是便于初学者理解的主要材料与制造流程。实际上，芯片设计、工艺开发、测试规划和封装设计等工作，往往需要提前展开，并与制造环节密切配合。
二十五、总结：一颗芯片是材料科学与精密制造的结晶
从一块普通的含硅矿物，到能够运行复杂程序的现代处理器，中间需要经历非常漫长而精密的制造过程。
首先，材料工程师需要制造极高纯度的硅，并将其加工成晶格规则、表面平整的单晶硅晶圆。
随后，芯片设计工程师使用专业设计工具，确定数十亿个晶体管以及复杂电路之间的逻辑和物理关系。
半导体制造厂再利用光刻、沉积、刻蚀、掺杂、热处理和互连技术，把这些设计转化为真实的微电子结构。
最后，通过测试、切割和封装，让这些微小的集成电路成为能够连接外部系统的实用产品。
整个过程融合了半导体物理、材料科学、化学、光学、机械工程、电子工程和计算机科学等多个领域。
因此，芯片绝不是简单地把一块硅切成很小的形状，而是在硅晶圆上制造出规模庞大、结构精密的电子系统。
理解芯片制造的过程，就能够更清楚地认识现代计算机为什么能够不断提高性能，也能够理解半导体产业为什么具有如此高的技术门槛。
